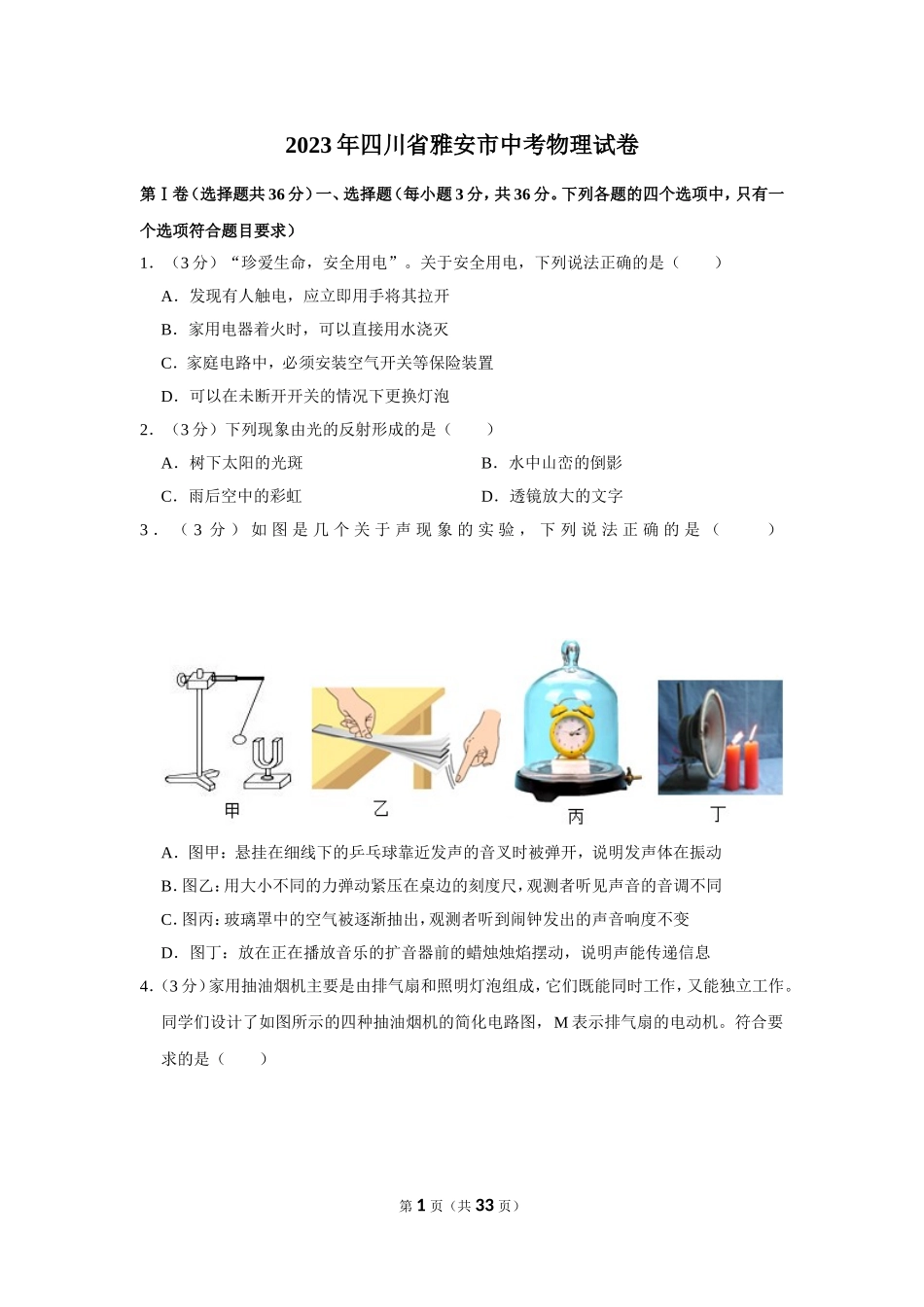

2023年四川省雅安市中考物理试卷 第Ⅰ卷（选择题共36分）一、选择题（每小题3分，共36分。下列各题的四个选项中，只有一个选项符合题目要求） 1．（3分）“珍爱生命，安全用电”。关于安全用电，下列说法正确的是（　　） A．发现有人触电，应立即用手将其拉开 B．家用电器着火时，可以直接用水浇灭 C．家庭电路中，必须安装空气开关等保险装置 D．可以在未断开开关的情况下更换灯泡 2．（3分）下列现象由光的反射形成的是（　　） A．树下太阳的光斑 B．水中山峦的倒影 C．雨后空中的彩虹 D．透镜放大的文字 3．（3分）如图是几个关于声现象的实验，下列说法正确的是（　　） A．图甲：悬挂在细线下的乒乓球靠近发声的音叉时被弹开，说明发声体在振动 B．图乙：用大小不同的力弹动紧压在桌边的刻度尺，观测者听见声音的音调不同 C．图丙：玻璃罩中的空气被逐渐抽出，观测者听到闹钟发出的声音响度不变 D．图丁：放在正在播放音乐的扩音器前的蜡烛烛焰摆动，说明声能传递信息 4．（3分）家用抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能独立工作。同学们设计了如图所示的四种抽油烟机的简化电路图，M表示排气扇的电动机。符合要求的是（　　） A． B． C． D． 5．（3分）如图是一种环保型手电筒，来回摇晃它，使里面的铜线圈在磁铁上来回运动，就能使灯泡发光。选项中能说明这种手电筒工作原理的是（　　） A． B． C． D． 6．（3分）如图展示了几种我国古代劳动人民的智慧成果，都涉及到一定的物理知识。下列说法中正确的是（　　） A．图甲：“土火箭”点火后在大气压作用下升空 B．图乙：杆秤测量物体质量利用杠杆原理 C．图丙：孔明灯升空时只受到空气浮力作用 D．图丁：司南能够指南北是因为受到重力作用 7．（3分）学校开展“给父母送上一道家常菜”为主题的劳动实践教育活动。小安在妈妈指导下走进厨房进行劳动实践，她发现厨房里涉及到很多物理知识。下列说法正确的是（　　） A．冷冻室取出的排骨表面的“白霜”，是凝固形成的冰晶 B．排骨汤煮沸后冒出大量的“白气”，是汽化形成的水蒸气 C．汤沸腾后排骨上下翻滚，说明温度越高分子运动越剧烈 D．排骨汤香气四溢，说明分子在永不停息地做无规则运动 8．（3分）4月16日，“神舟十三号”载人飞船返回舱接近地面时，反推发动机点火，返回舱减速下降，安全降落在着陆预定区域。在此过程中，对于返回舱能量变化描述正确的是（　　） A．返回舱动能减小，重力势能减小，机械能不变 B．返回舱动能不变，重力势能减小，机械能减小 C．返回舱动能减小，重力势能增加，机械能不变 D．返回舱动能减小，重力势能减小，机械能减小 9．（3分）关于如图所示的四个实验，描述错误的是（　　） A．图甲：一瓶橙汁先后放在相同的海绵上，海绵凹陷程度不同，说明压力大小不同 B．图乙：在水中，压强计的探头所处的深度减小，它受到水的压强也随之减小 C．图丙：连通器中装入同种液体，液体静止时，连通器各部分的液面总保持相平 D．图丁：将自制气压计从山下移动到山上，气压计细玻璃管中的液面会上升 10．（3分）如图是爱动手的小雅利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投影到墙壁上。下列说法正确的是手机（　　） A．制作简易投影仪的镜头是凹透镜 B．投影仪所成的像是正立、放大的虚像 C．透镜到墙壁的距离应大于透镜的二倍焦距 D．手机应放置在透镜的一倍焦距内 11．（3分）“争创全国文明城市，建设活力魅力雅安”。雅安市启动了对部分老旧小区改造升级工程。工人利用滑轮组提升重480N的建筑材料，如图所示。已知工人对绳子的拉力F为200N，建筑材料在10s内匀速上升了5m，不计绳重及摩擦。下列说法正确的是（　　） A．动滑轮所受重力为280N B．滑轮组所做的有用功为3000J C．拉力F的功率为300W D．滑轮组的机械效率为75% 12．（3分）如图所示为某种握力计和它的工作原理示意图。电源电压不变，握力计显示表是由电流表改装而成，定值电阻R2阻值为5Ω。不施加力时弹簧一端的滑片P在电阻R1的最上端（弹簧及连片的电阻不计）。使用握力计时电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（　　） A．握力最大时电路中电流为0.6A B．R1连入电路的阻值变化范围是0～30Ω C．电路消耗的总功率变化范围是0.3～1.5W D．R1消耗的最大功率为0.45W 第Ⅱ卷（非选择题共54分）二、填空题（第13、14题每空2分，第15、16、17题每空1分，共17分） 13．（6分）搭乘高速列车时，出于安全考虑，旅客在站台候车时应站在黄色警戒线外，这是因为空气流速越大的位置，气压越 　 　（选填“大”或“小”）；列车运行中，以车窗为参照物，坐在座椅上的乘客是 　 　（选填“静止”或“运动”）的；列车刹车后仍会向前滑行一段距离，是由于列车具有 　 　。 14．（4分）地球上的能量大多来源于太阳能。太阳能属于 　 　（选填“可再生”或“不可再生”）能源。太阳能电池可以将太阳能转化为电能，它是用 　 　（选填“半导体”或“绝缘体”）材料制成。 15．（2分）如图所示的装置，闭合开关后，电磁铁左端与条形磁铁N极相互吸引，则电源E端为 　 　（选填“正极”或“负极”）。为增强电磁铁磁性，滑动变阻器滑片P应向 　 　（选填“A”或“B”）端移动。 16．（2分）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中机械能转化为 　 　能，内燃机工作的 　 　冲程原理与该过程相同。 17．（3分）如图甲是某款即开即热、冷热兼用的电热水龙头。图乙是它的工作原理简化电路图。R1、R2为电热丝，通过闭合或断开开关S1、S2，从而实现冷水、温水、热水之间的切换，有关参数如表。当开关S1闭合、S2　 　（选填“闭合”或“断开”）时，水龙头放出的是温水；在使用水龙头放热水时，正常工作1min，消耗的电能是 　 　J；若在这个过程中将质量为2kg的水从20℃加热到40℃，则水吸收的热量为 　 　J。[c水＝4.2×103J/（kg•℃）] 额定电压 220V 额定功率 温水 2200W 热水 3000W 三、作图题（第18题2分，第19题2分，共4分） 18．（2分）如图所示，光从水中沿AO方向斜射入空气，请画出空气中折射光线的大致方向。 19．（2分）如图所示，开启瓶盖时开瓶器以O为支点，手在A点施加竖直向上的力F打开瓶盖，请在图中画出力F的力臂l。 四、实验与探究题（第20题7分，第21题6分，共13分） 20．（7分）小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表V1和V2（量程均为0～3V和0～15V），导线若干。 （1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 　 　状态。 （2）为测量L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整。 （3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表 　 　（选填“V1”或“V2”）的量程选大了，此时电压表V1和V2的示数分别为 　 　V和 　 　V。 （4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 　 　。 A.保持B接线不动，将电压表V1连线由A改接到C B.保持C接线不动，将电压表V2连线由A改接到B （5）为了得到更普遍的规律，下列操作最合理的是 　 　。 A.将灯泡L1和L2互换位置进行多次测量 B.换用不同规格的灯泡进行多次测量 （6）分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。 21．（6分）小雨在做“探究影响滑动摩擦力大小的因素”实验时，结合生活中的现象，猜想影响滑动摩擦力大小的因素可能有： 猜想一：接触面所受的压力大小 猜想二：接触面的粗糙程度 …… （1）如图1甲所示，将一个木块放在水平长木板上，用弹簧测力计沿水平方向 　 　拉动，根据 　 　可知滑动摩擦力的大小等于拉力的大小。 （2）如图1乙所示，在木块上放一个重物，重复上面的操作。比较甲、乙两图中弹簧测力计的示数，可探究滑动摩擦力大小与 　 　的关系。 （3）如图1丙所示，将木块放在毛巾上，重复上面的操作。比较甲、丙两图可得出：压力大小相同时，　 　，滑动摩擦力越大。 （4）小雨猜想滑动摩擦力大小还与速度大小有关。她设计了如图2甲所示的实验装置，传送带速度可以自由调节，物块始终相对地面静止，拉力传感器可以显示拉力大小。改变传送带速度，根据实验数据分别绘制出传送带的速度与时间（v﹣t）和拉力与时间（F﹣t）的关系图象。分析图2乙、丙两图可知，滑动摩擦力的大小与物体相对传送带运动速度的大小 　 　（选填“有关”或“无关”），理由是：　 　。 五、计算题（第22题6分，第23、24题各7分，共20分）解答时要求写出必要的文字说明、计算公式和重要演算步骤，有数值计算的答案须写出数值和单位，只写出最后答案的不得分。 22．（6分）为加快川藏铁路建设进度，建设者节假日依然奋战在一线。工地上工人师傅用叉车将质量为1000kg的货物匀速提高1.5m用时5s（g取10N/kg）。求： （1）货物的重力； （2）货物上升的速度； （3）叉车提升货物的功率。 23．（7分）一棱长为0.2m的正方体物块放在盛有40L水的薄壁圆柱形容器中，容器重为10N。底面积为0.1m2。现用竖直向下大小为20N的力F作用在物体上，物体刚好浸没于水中静止，如图所示（ρ水＝1.0×103kg/m3，g取10N/kg）。求： （1）物块下表面受到水的压强； （2）物块受到的浮力； （3）容器底部对水平地面的压强。 24．（7分）随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U＝6V且恒定不变，定值电阻R0＝15Ω，电压表量程为0∼3V，Rp是阻值随水深度变化的电阻，其变化关系图象如图丙所示，Rp允许通过的最大电流为0.24A。求： （1）深度表在水面上时，电路中的电流（计算结果保留1位小数）； （2）电压表示数为2V时，潜水员下潜的深度； （3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。 2023年四川省雅安市中考物理试卷 参考答案与试题解析 第Ⅰ卷（选择题共36分）一、选择题（每小题3分，共36分。下列各题的四个选项中，只有一个选项符合题目要求） 1．（3分）“珍爱生命，安全用电”。关于安全用电，下列说法正确的是（　　） A．发现有人触电，应立即用手将其拉开 B．家用电器着火时，可以直接用水浇灭 C．家庭电路中，必须安装空气开关等保险装置 D．可以在未断开开关的情况下更换灯泡 【分析】（1）人是导体，发现有人触电，不能用手拉，否则施救者触电； （2）生活用水是导体； （3）为防止家庭电路电流过大出现危险，在家庭电路中应安装保险丝或空气开关，电流过大时切断电路，保证安全； （4）在检修电路、更换灯泡时，首先切断电源，再维修更换。 【解答】解：A、发现有人触电后，因人体是导体，直接用手拉触电者，可能使救助者间接触电事故，故A错； B、生活用水是导体，用电器或电线失火时，用水去灭火，电流将会沿着水传向救火者，造成间接触电事故，故B错误； C、为了防止家庭电路中电流过大出现危险，在家庭电路中必须安装保险丝或空气开关，确保电路中电流过大时切断电路，有效的避免一些用电事故，故C正确； D、在检修电路、更换灯泡时，首先要切断电源，再维修更换，如果没有断开电源进行维修更换，易引发触电事故，故D错误。 故选：C。 【点评】此题考查家庭电路的连接和安全用电常识，既考查了物理知识，在生活中又具有现实意义。 2．（3分）下列现象由光的反射形成的是（　　） A．树下太阳的光斑 B．水中山峦的倒影 C．雨后空中的彩虹 D．透镜放大的文字 【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等； （2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的； （3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、彩虹、凸透镜成像等都是光的折射形成的。 【解答】解：A、树下太阳的光斑是太阳的实像，这是小孔成像现象，是由于光的直线传播形成的，故A不符合题意； B、水中山峦的倒影，属平面镜成像，是由于光的反射而形成的，故B符合题意； C、雨后空中的彩虹，这是光的色散现象，是由于光的折射而形成的，故C不符合题意； D、透镜放大的文字，这是凸透镜成像，是由于光的折射形成的，故D不符合题意。 故选：B。 【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象。 3．（3分）如图是几个关于声现象的实验，下列说法正确的是（　　） A．图甲：悬挂在细线下的乒乓球靠近发声的音叉时被弹开，说明发声体在振动 B．图乙：用大小不同的力弹动紧压在桌边的刻度尺，观测者听见声音的音调不同 C．图丙：玻璃罩中的空气被逐渐抽出，观测者听到闹钟发出的声音响度不变 D．图丁：放在正在播放音乐的扩音器前的蜡烛烛焰摆动，说明声能传递信息 【分析】（1）声音是由物体振动产生的； （2）响度是指人耳感觉到的声音的大小，它跟发声体的振幅和离声源的距离有关； （3）真空不能传声； （4）声音既可以传递信息，也可以传递能量。 【解答】解：A、悬挂在细线下的乒乓球靠近发声的音叉时被弹开，说明音叉在振动，即发声体在振动，故A正确； B、用大小不同的力弹动紧压在桌边的刻度尺，改变的是尺子振动的幅度，改变声音的响度，故B错误； C、声音不能在真空中传播，“玻璃罩闹钟抽气实验”随着玻璃罩内空气减少，听到的铃声越来越小，响度减小，故C错误； D、扬声器发出的声音将能量传递给烛焰，使蜡烛烛焰摆动，说明声波能够传递能量，故D错误。 故选：A。 【点评】解决此类问题要结合声音产生和传播条件、声音的特性等知识进行解答。 4．（3分）家用抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能独立工作。同学们设计了如图所示的四种抽油烟机的简化电路图，M表示排气扇的电动机。符合要求的是（　　） A． B． C． D． 【分析】根据排气扇和照明灯既能同时工作，又能分别独立工作，分析排气扇（电动机）和灯泡的连接方式及开关情况，从而选择正确答案。 【解答】解：排气扇和照明灯既能同时工作，又能分别独立工作，所以排气扇（电动机）和灯泡是并联关系，且各自的支路有一个开关控制，故C正确，ABD错误。 故选：C。 【点评】本题利用了并联电路的特点：用电器并联后，可以相互不影响。 5．（3分）如图是一种环保型手电筒，来回摇晃它，使里面的铜线圈在磁铁上来回运动，就能使灯泡发光。选项中能说明这种手电筒工作原理的是（　　） A． B． C． D． 【分析】（1）（2）通电导线周围存在着磁场，这是电流的磁效应； （3）闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象； （4）磁场对通电导体有力的作用。 【解答】解：环保型手电筒在使用时将它来回摇晃，让磁体在线圈中往复运动，就能使灯泡发光，这是电磁感应现象； A、图A为奥斯特实验，说明通电导线周围存在着磁场，故A错误； B、图B为通电螺线管周围存在磁场，原理是电流的磁效应，故B错误； C、图C为发电机的工作原理，工作原理是电磁感应现象，故C正确； D、图D为电动机的工作原理，原理是磁场对通电导体有力的作用，故D错误。 故选：C。 【点评】此题考查了电流的磁效应、电磁感应现象、磁场对通电导体有力的作用，难度不大，属基础题。 6．（3分）如图展示了几种我国古代劳动人民的智慧成果，都涉及到一定的物理知识。下列说法中正确的是（　　） A．图甲：“土火箭”点火后在大气压作用下升空 B．图乙：杆秤测量物体质量利用杠杆原理 C．图丙：孔明灯升空时只受到空气浮力作用 D．图丁：司南能够指南北是因为受到重力作用 【分析】（1）力作用是相互的； （2）杆秤是利用杠杆原理制作的； （3）地球上的一切物体都受到重力作用，浸在液体和气体中的物体都要受到浮力的作用； （4）地球是一个大磁体，周围存在磁场，叫做地磁场，地磁场对放入其中的小磁针产生磁力的作用。 【解答】解：A、土火箭点火后产生的气体对火箭有反作用力，利用的是力的作用是相互的这一原理制作的，故A错误； B、杆秤测量物体质量是利用杠杆平衡原理制作的，故B正确； C、孔明灯在竖直上升过程中，受到重力和浮力的作用，所以不是只受到浮力作用，故C错误； D、地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用，而不是因为受到重力作用，故D错误； 故选：B。 【点评】题考查了平衡力的辨别、动能和势能的转化、空气的浮力、地磁场的存在，包含的知识点较多，属于综合性题目。 7．（3分）学校开展“给父母送上一道家常菜”为主题的劳动实践教育活动。小安在妈妈指导下走进厨房进行劳动实践，她发现厨房里涉及到很多物理知识。下列说法正确的是（　　） A．冷冻室取出的排骨表面的“白霜”，是凝固形成的冰晶 B．排骨汤煮沸后冒出大量的“白气”，是汽化形成的水蒸气 C．汤沸腾后排骨上下翻滚，说明温度越高分子运动越剧烈 D．排骨汤香气四溢，说明分子在永不停息地做无规则运动 【分析】（1）物质由气态变为固态的过程叫凝华； （2）看到的白气是水蒸气遇冷液化形成的小液滴； （3）液体沸腾是发生在液体内部和表面的剧烈汽化现象； （4）一切物质的分子都在不停地做无规则运动，形成扩散现象。 【解答】解：A、冷冻室取出的排骨温度非常低，空气中的水蒸气遇冷凝华成小冰晶，形成“白霜”，故A错误； B、排骨汤煮沸后冒出的大量“白气”，是锅内的水蒸气上升过程中，遇冷液化形成的小液滴，故B错误； C、沸腾后排骨上下翻滚，说明沸腾是发生在液体内部和表面的剧烈的汽化现象，而不是分子运动，故C错误； D、排骨汤香气四溢，说明分子在不停息地做无规则运动，故D正确； 故选：D。 【点评】本题以生活中的场景为内容，考查了物态变化、沸腾的特点、扩散现象等，有一定综合性，但难度不大。 8．（3分）4月16日，“神舟十三号”载人飞船返回舱接近地面时，反推发动机点火，返回舱减速下降，安全降落在着陆预定区域。在此过程中，对于返回舱能量变化描述正确的是（　　） A．返回舱动能减小，重力势能减小，机械能不变 B．返回舱动能不变，重力势能减小，机械能减小 C．返回舱动能减小，重力势能增加，机械能不变 D．返回舱动能减小，重力势能减小，机械能减小 【分析】（1）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大。 （2）重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。 （3）机械能是动能和势能之和。 【解答】解：返回舱着陆过程中，返回舱的质量不变，速度减小，动能减小；高度降低，重力势能减小；机械能为物体动能与势能的总和，动能减小，重力势能减小，所以返回舱的机械能是减小的，故D正确。 故选：D。 【点评】掌握动能、重力势能、弹性势能大小的影响因素。根据动能、重力势能、弹性势能的影响因素能判断动能、重力势能、弹性势能的大小变化。 9．（3分）关于如图所示的四个实验，描述错误的是（　　） A．图甲：一瓶橙汁先后放在相同的海绵上，海绵凹陷程度不同，说明压力大小不同 B．图乙：在水中，压强计的探头所处的深度减小，它受到水的压强也随之减小 C．图丙：连通器中装入同种液体，液体静止时，连通器各部分的液面总保持相平 D．图丁：将自制气压计从山下移动到山上，气压计细玻璃管中的液面会上升 【分析】（1）压力的作用效果与受力面积有关，压力相同，受力面积越小，压力的作用效果越明显。 （2）液体压强随深度减小而减小。 （3）上端开口，下部连通的容器称为连通器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理。 （4）大气压随着高度的增加而减小。 【解答】解：A、图甲：一瓶橙汁先后放在相同的海绵上，海绵凹陷程度不同，说明压强大小不同，故A错误； B、在水中，压强计的金属盒所处的深度减小，它受到的水的压强也随之减小，故B正确； C、连通器是指上端开口、下部连通的容器，连通器中装入同种液体，在液体静止时，各容器的液面总保持相平。由图可知，图丙是连通器中装入同种液体，液体静止时，连通器各部分中的液面总保持相平，故C正确； D、大气压随着高度的增加而减小，将自制气压计从山下移动到山上，气压减小，液柱会在内部气压的作用下被压高，故D正确。 故选：A。 【点评】此题涉及到液体压强大小的影响因素、连通器的原理的应用、大气压与高度的关系等，是一道综合性较强的题目。 10．（3分）如图是爱动手的小雅利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投影到墙壁上。下列说法正确的是手机（　　） A．制作简易投影仪的镜头是凹透镜 B．投影仪所成的像是正立、放大的虚像 C．透镜到墙壁的距离应大于透镜的二倍焦距 D．手机应放置在透镜的一倍焦距内 【分析】投影仪的镜头是凸透镜，其成像原理为：当物距大于焦距、小于二倍焦距时，凸透镜成倒立、放大的实像；当物距小于焦距时，凸透镜成正立、放大的虚像。 【解答】解：A、要有墙上成实像，所以，制作简易投影仪的镜头是凸透镜，故A错误； B、由投影仪的成像特点可知，墙上呈现的是手机画面的倒立、放大的实像，故B错误； CD、根据投影仪的成像原理可知，物距应大于焦距、小于二倍焦距，像距应大于透镜的二倍焦距，故C正确，D错误。 故选：C。 【点评】本题以自制简易投影仪为例，考查了凸透镜成像规律的应用，要熟知其成像的特点与规律，并会分析其物距和像距的关系。 11．（3分）“争创全国文明城市，建设活力魅力雅安”。雅安市启动了对部分老旧小区改造升级工程。工人利用滑轮组提升重480N的建筑材料，如图所示。已知工人对绳子的拉力F为200N，建筑材料在10s内匀速上升了5m，不计绳重及摩擦。下列说法正确的是（　　） A．动滑轮所受重力为280N B．滑轮组所做的有用功为3000J C．拉力F的功率为300W D．滑轮组的机械效率为75% 【分析】（1）根据滑轮组装置确定绳子股数，利用F＝（G+G动）求出动滑轮的重力； （2）根据W有＝Gh求出滑轮组做的有用功； （3）根据W总＝Fs＝Fnh求出滑轮组做的总功，利用P＝求出拉力做功的功率； （4）根据η＝求出滑轮组的机械效率。 【解答】解：A、由图可知动滑轮上承重绳子的股数为n＝3，根据F＝（G+G动）可知，动滑轮的重力为G动＝3F﹣G物＝3×200N﹣480N＝120N，故A错误； B、滑轮组做的有用功为W有＝G物h＝480N×5m＝2400J，故B错误； C、拉力做的功为W总＝Fs＝Fnh＝200N×3×5m＝3000J， 拉力F的功率为：P＝＝＝300W，故C正确； D、滑轮组的机械效率为： η＝＝×100%＝80%，故D错误。 故选：C。 【点评】本题考查了功率公式、做功公式和滑轮组拉力公式以及滑轮组机械效率公式的应用，明确滑轮组绳子的有效股数是关键。 12．（3分）如图所示为某种握力计和它的工作原理示意图。电源电压不变，握力计显示表是由电流表改装而成，定值电阻R2阻值为5Ω。不施加力时弹簧一端的滑片P在电阻R1的最上端（弹簧及连片的电阻不计）。使用握力计时电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（　　） A．握力最大时电路中电流为0.6A B．R1连入电路的阻值变化范围是0～30Ω C．电路消耗的总功率变化范围是0.3～1.5W D．R1消耗的最大功率为0.45W 【分析】由电路图可知，两电阻串联接入电路，电流表测电路电流； （1）根据电路图可知，施加的力最大时，滑动变阻器接入电路的阻值最大，由欧姆定律可知电路电流最小，进而确定电路中的电流； （2）滑片P在电阻R1的最上端时不施加力，电路为R2的简单电路，此时电路中的电流最大，根据欧姆定律的应用求出电源的电压，再根据最小电流、欧姆定律求出电路最大总电阻，并根据串联电路电阻特点求出滑动变阻器接入电路的最大阻值，进一步确定滑动变阻器接入电路的阻值范围； （3）根据P＝UI可求出电路消耗的最大功率和最小功率； （4）根据欧姆定律和P＝I2R表示出R1消耗的功率，并求出R1消耗的最大功率。 【解答】解：A、由电路图可知，握力最大时，滑动变阻器阻值全部接入电路，电路总电阻最大，由欧姆定律可知，电路中电流最小，由题意可知，此时电路中电流为0.1A，故A错误； B、由电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路中电阻最小，电流最大为0.6A，由II＝可知，电源电压：U＝U2＝I最大R2＝0.6A×5Ω＝3V，滑动变阻器阻值全部接入电路时，电路中电流最小为0.1A，由I＝可得此时的总电阻：R总＝＝＝30Ω， 滑动变阻器接入电路的最大阻值：R1＝R总﹣R2＝30Ω﹣5Ω＝25Ω，所以R1连入电路的阻值变化范围0～25Ω，故B错误； C、电路消耗的总功率最大为：P大＝UI大＝3V×0.6A＝1.8W，电路消耗的总功率最小为：P小＝UI小＝3V×0.1A＝0.3W，所以电路消耗的总功率变化范围是0.3W～1.8W，故C错误； D、由欧姆定律和P＝I2R可得，变阻器R1消耗的功率：P1＝I2R1＝（）2R1＝＝＝， 所以，当R1的阻值等于R2的阻值时，R1消耗的功率最大，则P1最大＝＝＝0.45W，故D正确。 故选：D。 【点评】本题时一道电学综合题，分析清楚电路结构是正确解题的关键，应用串联电路特点、欧姆定律、电功率公式即可解题。 第Ⅱ卷（非选择题共54分）二、填空题（第13、14题每空2分，第15、16、17题每空1分，共17分） 13．（6分）搭乘高速列车时，出于安全考虑，旅客在站台候车时应站在黄色警戒线外，这是因为空气流速越大的位置，气压越 　小　（选填“大”或“小”）；列车运行中，以车窗为参照物，坐在座椅上的乘客是 　静止　（选填“静止”或“运动”）的；列车刹车后仍会向前滑行一段距离，是由于列车具有 　惯性　。 【分析】空气流速越大，空气压强变小；流速越小，压强越大。 判断物体的运动和静止，首先要选择一个参照物，被研究的物体和参照物之间发生位置的改变，被研究的物体是运动的，否则被研究的物体是静止的；物体由于惯性要保持原来的运动状态； 【解答】解：列车进站，列车速度大造成列车周围空气流速变快，车厢周围空气压强减小，若乘客在红色安全线内，空气压强差会把乘客压向高速运动的列车； 列车运行中，以车窗为参照物，乘客与车窗之间的位置没有改变，坐在座椅上的乘客是静止的；列车刹车后仍会向前滑行一段距离，是由于列车具有惯性，保持原来的运动状态继续运动； 故答案为：小；静止；惯性。 【点评】本题考查流体的压强、惯性和运动的相对性，属于基础题。 14．（4分）地球上的能量大多来源于太阳能。太阳能属于 　可再生　（选填“可再生”或“不可再生”）能源。太阳能电池可以将太阳能转化为电能，它是用 　半导体　（选填“半导体”或“绝缘体”）材料制成。 【分析】（1）能够短期内从自然界中得到补充的一次能源叫可再生能源； （2）太阳能电池主要由半导体材料制成。 【解答】解：可再生能源是自然界中可循环再生的能源，而不可再生能源是自然界中开发利用后，在现阶段不可能再生的能源，太阳能是自然界中可循环再生的能源，因此属于可再生能源； 太阳能电池是利用半导体材料制成。 故答案为：可再生；半导体。 【点评】此是考查了能源的分类和半导体材料的应用，难度不大，属基础题目。 15．（2分）如图所示的装置，闭合开关后，电磁铁左端与条形磁铁N极相互吸引，则电源E端为 　负极　（选填“正极”或“负极”）。为增强电磁铁磁性，滑动变阻器滑片P应向 　B　（选填“A”或“B”）端移动。 【分析】根据磁极间的作用规律判断电磁铁的极性；根据安培定则判定电源的正负极；电磁铁的磁性强弱与电流的大小有关，电流越大，磁性越强。 【解答】解：如图所示的装置，闭合开关后，电磁铁的左端与条形磁铁N极相互吸引，由磁极间的作用规律可知，同名磁极相排斥，异名磁极相吸引，可判断电磁铁的左端为S极，右端为N极，根据安培定则可判断电流应从F端流出，经过用电器后从E端流入，所以电源的E端为负极，F端为正极；为了增强电磁铁磁性，在线圈匝数一定时，需要增大电流，故需要将滑动变阻器的滑片P向B移动，减小滑动变阻器连入电路的电阻。 故答案为：负极；B 【点评】本题主要考查了磁极间的作用规律及安培定则的应用，难度不大。 16．（2分）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中机械能转化为 　内　能，内燃机工作的 　压缩　冲程原理与该过程相同。 【分析】当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。 【解答】解：把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中压缩套筒内空气做功，使套筒内气体的内能增加，达到艾绒的着火点。在该实验中，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同； 故答案为：内；压缩。 【点评】本题考查改变机械能和内能的相互转化以及内燃机的工作过程，难度不大 17．（3分）如图甲是某款即开即热、冷热兼用的电热水龙头。图乙是它的工作原理简化电路图。R1、R2为电热丝，通过闭合或断开开关S1、S2，从而实现冷水、温水、热水之间的切换，有关参数如表。当开关S1闭合、S2　断开　（选填“闭合”或“断开”）时，水龙头放出的是温水；在使用水龙头放热水时，正常工作1min，消耗的电能是 　1.8×105　J；若在这个过程中将质量为2kg的水从20℃加热到40℃，则水吸收的热量为 　1.68×105J　J。[c水＝4.2×103J/（kg•℃）] 额定电压 220V 额定功率 温水 2200W 热水 3000W 【分析】（1）当开关S1和S2都闭合时，电热丝R1和R2为并联电路；当S1闭合，S2断开时，为电热丝R1单独工作；根据P＝UI＝分析； （2）根据W＝Pt求出使用水龙头放热水时，正常工作1min消耗的电能； （3）根据Q吸＝c水mΔt求出水吸收的热量。 【解答】解：由图乙可知，当开关S1和S2都闭合时，电热丝R1和R2为并联电路；当S1闭合，S2断开时，为电热丝R1单独工作；根据P＝UI＝可知，电源的电压一定时，电路的总电阻越大，功率越小，因此，两个电热丝并联时的电阻R并＜R1，故当开关S1和S2都闭合时，水龙头放出的是热水；当开关S1闭合，S2断开时，水龙头放出的为温水； 使用水龙头放热水时，正常工作1min，消耗的电能是： W＝Pt＝3000W×1min＝3000W×60s＝1.8×105J； 将质量为2kg的水从20℃加热到40℃，水吸收的热量为： Q吸＝c水mΔt＝4.2×103J/（kg•℃）×2kg×（40℃﹣20℃）＝1.68×105J。 故答案为：断开；1.8×105；1.68×105。 【点评】此题考查了电路的分析、电能的计算、热量的计算，难度不是太大，属综合题。 三、作图题（第18题2分，第19题2分，共4分） 18．（2分）如图所示，光从水中沿AO方向斜射入空气，请画出空气中折射光线的大致方向。 【分析】折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。由此画出折射光线。 【解答】解：过入射点作法线，光由水中斜射入空气中时，折射角大于入射角，如图所示： 【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线。 19．（2分）如图所示，开启瓶盖时开瓶器以O为支点，手在A点施加竖直向上的力F打开瓶盖，请在图中画出力F的力臂l。 【分析】找准力的作用线，画出支点到力的作用线的距离，即为力臂，标出垂直符号，力臂符号。 【解答】解：找准力的作用线，画出支点到力的作用线的距离，即为力臂，标出垂直符号，力臂符号，如图所示： 。 【点评】本题考查力臂的画法，属于基础题。 四、实验与探究题（第20题7分，第21题6分，共13分） 20．（7分）小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表V1和V2（量程均为0～3V和0～15V），导线若干。 （1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 　断开　状态。 （2）为测量L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整。 （3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表 　V2　（选填“V1”或“V2”）的量程选大了，此时电压表V1和V2的示数分别为 　0.6　V和 　3　V。 （4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 　B　。 A.保持B接线不动，将电压表V1连线由A改接到C B.保持C接线不动，将电压表V2连线由A改接到B （5）为了得到更普遍的规律，下列操作最合理的是 　B　。 A.将灯泡L1和L2互换位置进行多次测量 B.换用不同规格的灯泡进行多次测量 （6）分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。 【分析】（1）为了保护电路中各用电器的安全，每次拆接电压表时，开关应处于断开状态。 （2）灯泡L1和L2为串联电路，电压表测量L1两端的电压，故电压表与L1并联，根据电流从电压表正接线柱流入，从负接线柱流出得到图乙中电流从L1的右端流出，则L1的右端应与L2的右端连接，据此连接电路。 （3）由图可知电压表V1测量的是灯泡L1两端的电压，电压表V2测量
