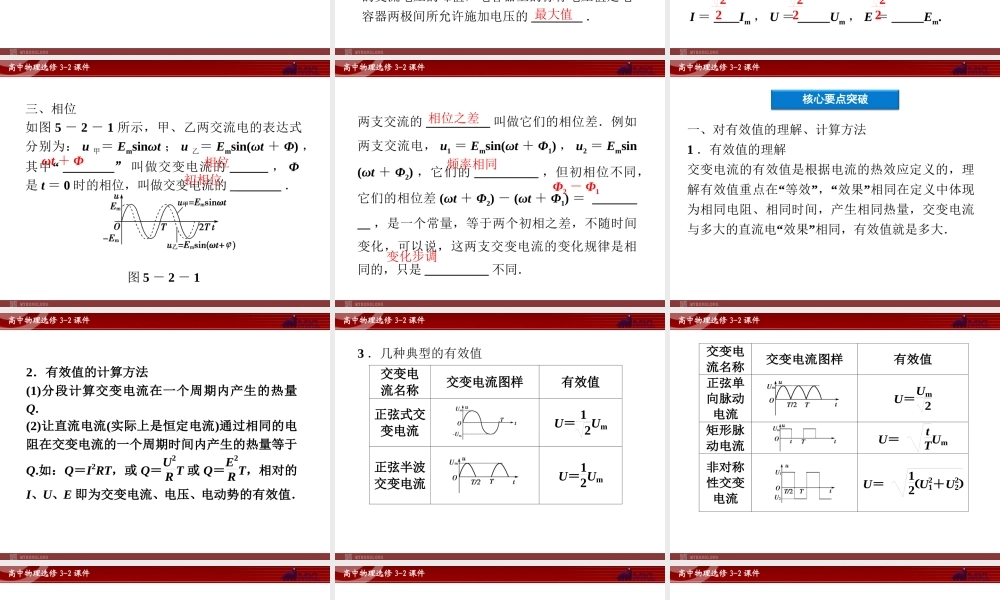

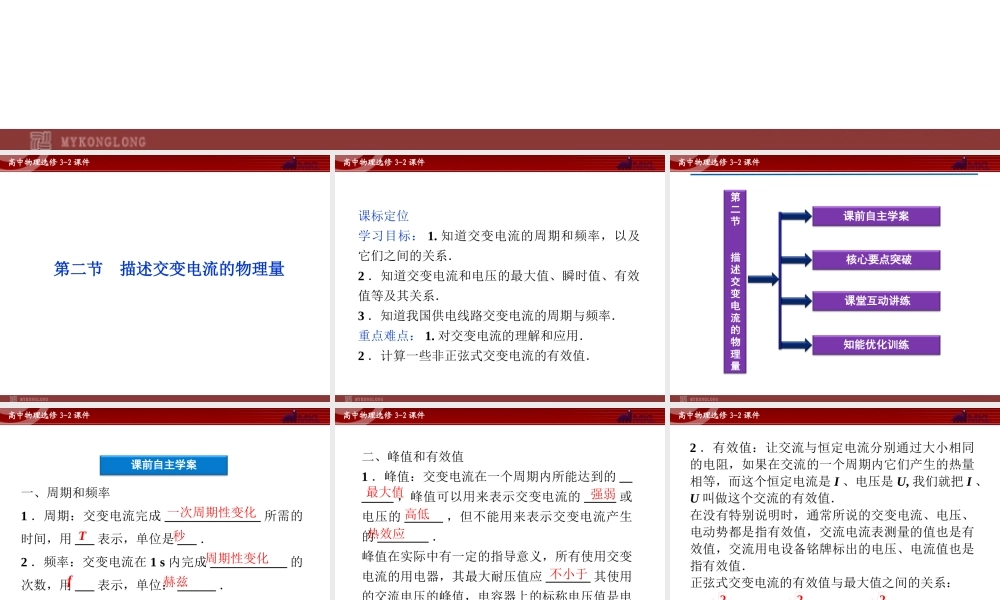

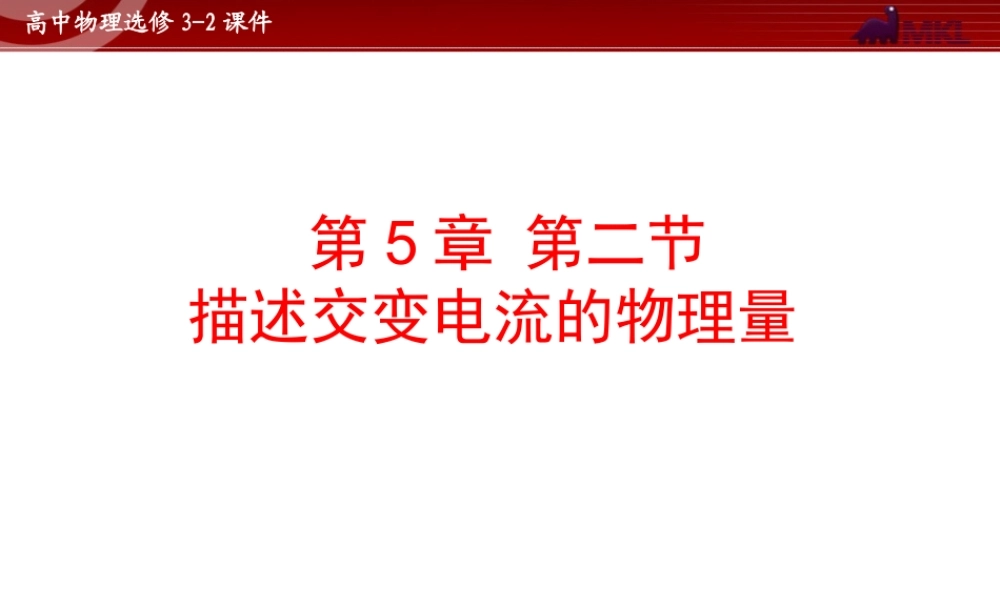

高中物理选修3-2课件第5章第二节描述交变电流的物理量高中物理选修3-2课件第二节描述交变电流的物理量高中物理选修3-2课件课标定位学习目标：1.知道交变电流的周期和频率，以及它们之间的关系．2．知道交变电流和电压的最大值、瞬时值、有效值等及其关系．3．知道我国供电线路交变电流的周期与频率．重点难点：1.对交变电流的理解和应用．2．计算一些非正弦式交变电流的有效值．高中物理选修3-2课件核心要点突破课堂互动讲练知能优化训练第二节描述交变电流的物理量课前自主学案高中物理选修3-2课件课前自主学案一、周期和频率1．周期：交变电流完成_______________所需的时间，用___表示，单位是___．2．频率：交变电流在1s内完成____________的次数，用___表示，单位：______．一次周期性变化T秒周期性变化f赫兹高中物理选修3-2课件二、峰值和有效值1．峰值：交变电流在一个周期内所能达到的_______，峰值可以用来表示交变电流的_____或电压的______，但不能用来表示交变电流产生的________．峰值在实际中有一定的指导意义，所有使用交变电流的用电器，其最大耐压值应_______其使用的交流电压的峰值，电容器上的标称电压值是电容器两极间所允许施加电压的________．最大值强弱高低热效应不小于最大值高中物理选修3-2课件2．有效值：让交流与恒定电流分别通过大小相同的电阻，如果在交流的一个周期内它们产生的热量相等，而这个恒定电流是I、电压是U,我们就把I、U叫做这个交流的有效值．在没有特别说明时，通常所说的交变电流、电压、电动势都是指有效值，交流电流表测量的值也是有效值，交流用电设备铭牌标出的电压、电流值也是指有效值．正弦式交变电流的有效值与最大值之间的关系：I＝____Im，U＝_____Um，E＝_____Em.222222高中物理选修3-2课件三、相位如图5－2－1所示，甲、乙两交流电的表达式分别为：u甲＝Emsinωt；u乙＝Emsin(ωt＋Φ)，其中“________”叫做交变电流的______，Φ是t＝0时的相位，叫做交变电流的________．图5－2－1ωt＋Φ相位初相位高中物理选修3-2课件两支交流的__________叫做它们的相位差．例如两支交流电，u1＝Emsin(ωt＋Φ1)，u2＝Emsin(ωt＋Φ2)，它们的__________，但初相位不同，它们的相位差(ωt＋Φ2)－(ωt＋Φ1)＝_________，是一个常量，等于两个初相之差，不随时间变化，可以说，这两支交变电流的变化规律是相同的，只是__________不同．相位之差频率相同Φ2－Φ1变化步调高中物理选修3-2课件核心要点...
