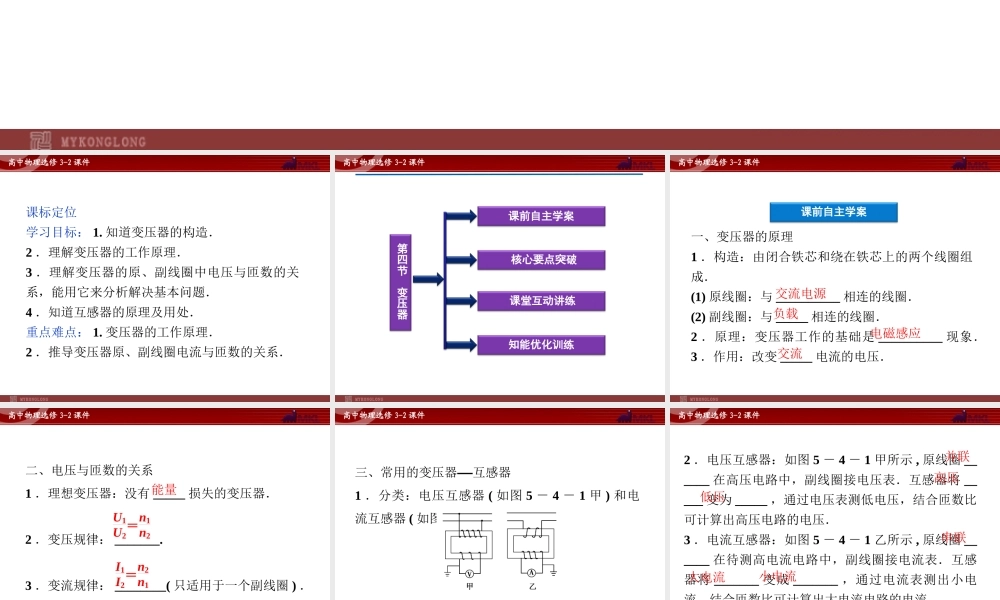

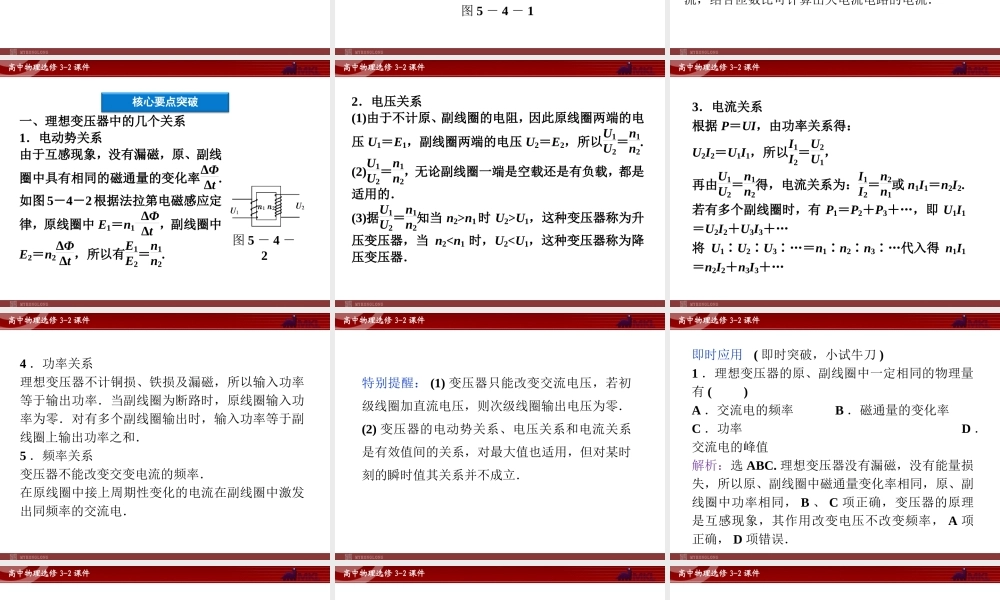

高中物理选修3-2课件第5章第四节变压器高中物理选修3-2课件课标定位学习目标：1.知道变压器的构造．2．理解变压器的工作原理．3．理解变压器的原、副线圈中电压与匝数的关系，能用它来分析解决基本问题．4．知道互感器的原理及用处．重点难点：1.变压器的工作原理．2．推导变压器原、副线圈电流与匝数的关系．高中物理选修3-2课件核心要点突破课堂互动讲练知能优化训练课前自主学案第四节变压器高中物理选修3-2课件课前自主学案一、变压器的原理1．构造：由闭合铁芯和绕在铁芯上的两个线圈组成．(1)原线圈：与__________相连的线圈．(2)副线圈：与_____相连的线圈．2．原理：变压器工作的基础是__________现象．3．作用：改变_____电流的电压．交流电源负载电磁感应交流高中物理选修3-2课件二、电压与匝数的关系1．理想变压器：没有_____损失的变压器．2．变压规律：_______.3．变流规律：________(只适用于一个副线圈)．能量U1U2＝n1n2I1I2＝n2n1高中物理选修3-2课件三、常用的变压器——互感器1．分类：电压互感器(如图5－4－1甲)和电流互感器(如图乙)．图5－4－1高中物理选修3-2课件2．电压互感器：如图5－4－1甲所示,原线圈______在高压电路中，副线圈接电压表．互感器将_____变为_____，通过电压表测低电压，结合匝数比可计算出高压电路的电压．3．电流互感器：如图5－4－1乙所示,原线圈______在待测高电流电路中，副线圈接电流表．互感器将_______变成_______，通过电流表测出小电流，结合匝数比可计算出大电流电路的电流．并联高压低压串联大电流小电流高中物理选修3-2课件核心要点突破一、理想变压器中的几个关系1．电动势关系由于互感现象，没有漏磁，原、副线圈中具有相同的磁通量的变化率ΔΦΔt.如图5－4－2根据法拉第电磁感应定律，原线圈中E1＝n1ΔΦΔt，副线圈中E2＝n2ΔΦΔt，所以有E1E2＝n1n2.图5－4－2高中物理选修3-2课件2．电压关系(1)由于不计原、副线圈的电阻，因此原线圈两端的电压U1＝E1，副线圈两端的电压U2＝E2，所以U1U2＝n1n2.(2)U1U2＝n1n2，无论副线圈一端是空载还是有负载，都是适用的．(3)据U1U2＝n1n2知当n2>n1时U2>U1，这种变压器称为升压变压器，当n2
