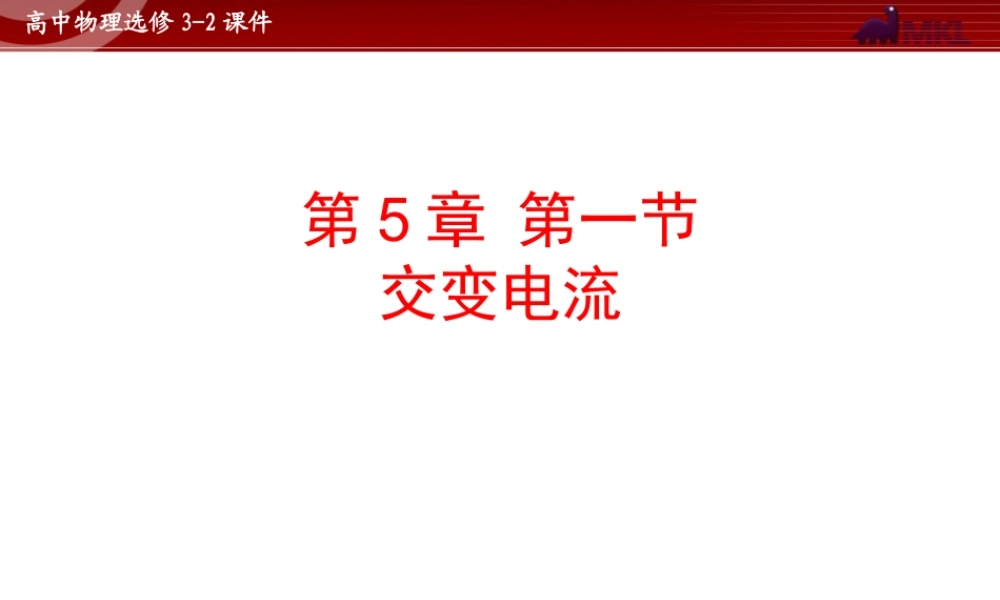

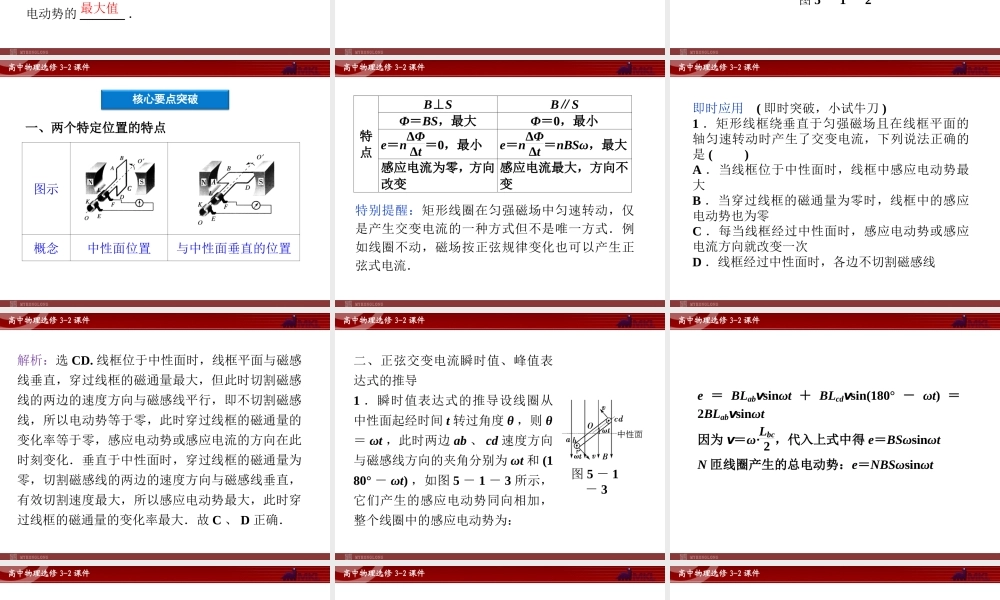

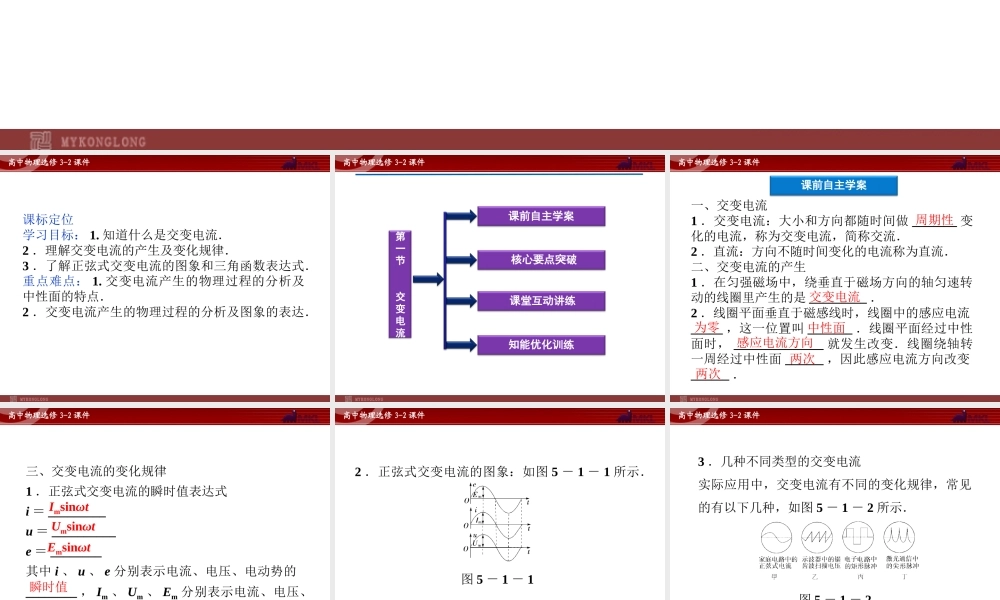

高中物理选修3-2课件第5章第一节交变电流高中物理选修3-2课件课标定位学习目标：1.知道什么是交变电流．2．理解交变电流的产生及变化规律．3．了解正弦式交变电流的图象和三角函数表达式．重点难点：1.交变电流产生的物理过程的分析及中性面的特点．2．交变电流产生的物理过程的分析及图象的表达．高中物理选修3-2课件核心要点突破课堂互动讲练知能优化训练第一节交变电流课前自主学案高中物理选修3-2课件课前自主学案一、交变电流1．交变电流：大小和方向都随时间做_______变化的电流，称为交变电流，简称交流．2．直流：方向不随时间变化的电流称为直流．二、交变电流的产生1．在匀强磁场中，绕垂直于磁场方向的轴匀速转动的线圈里产生的是_________．2．线圈平面垂直于磁感线时，线圈中的感应电流_____，这一位置叫_______．线圈平面经过中性面时，______________就发生改变．线圈绕轴转一周经过中性面______，因此感应电流方向改变______．周期性交变电流为零中性面感应电流方向两次两次高中物理选修3-2课件三、交变电流的变化规律1．正弦式交变电流的瞬时值表达式i＝_________u＝__________e＝________其中i、u、e分别表示电流、电压、电动势的________，Im、Um、Em分别表示电流、电压、电动势的_______．ImsinωtUmsinωtEmsinωt瞬时值最大值高中物理选修3-2课件2．正弦式交变电流的图象：如图5－1－1所示．图5－1－1高中物理选修3-2课件3．几种不同类型的交变电流实际应用中，交变电流有不同的变化规律，常见的有以下几种，如图5－1－2所示．图5－1－2高中物理选修3-2课件核心要点突破一、两个特定位置的特点图示概念中性面位置与中性面垂直的位置高中物理选修3-2课件特点B⊥SB∥SΦ＝BS，最大Φ＝0，最小e＝nΔΦΔt＝0，最小e＝nΔΦΔt＝nBSω，最大感应电流为零，方向改变感应电流最大，方向不变特别提醒：矩形线圈在匀强磁场中匀速转动，仅是产生交变电流的一种方式但不是唯一方式．例如线圈不动，磁场按正弦规律变化也可以产生正弦式电流．高中物理选修3-2课件即时应用(即时突破，小试牛刀)1．矩形线框绕垂直于匀强磁场且在线框平面的轴匀速转动时产生了交变电流，下列说法正确的是()A．当线框位于中性面时，线框中感应电动势最大B．当穿过线框的磁通量为零时，线框中的感应电动势也为零C．每当线框经过中性面时，感应电动势或感应电流方向就改变一次D．线框经过中性面时，各边不切割磁感线高中物理选修3-2课件解析：选CD.线框位于中...
