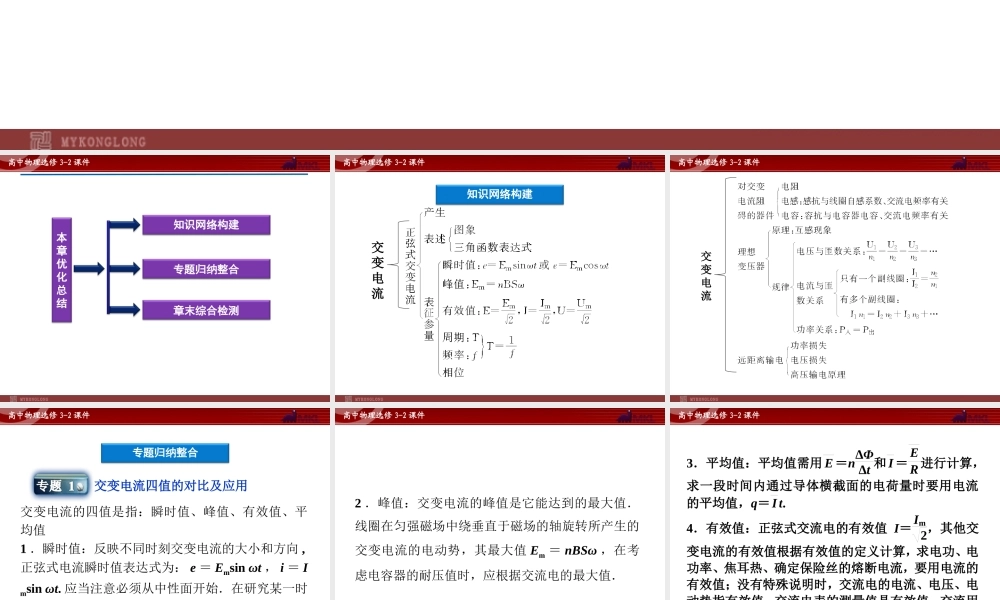

高中物理选修3-2课件第5章本章优化总结高中物理选修3-2课件专题归纳整合章末综合检测本章优化总结知识网络构建高中物理选修3-2课件知识网络构建交变电流高中物理选修3-2课件交变电流高中物理选修3-2课件专题归纳整合交变电流四值的对比及应用交变电流的四值是指：瞬时值、峰值、有效值、平均值1．瞬时值：反映不同时刻交变电流的大小和方向,正弦式电流瞬时值表达式为：e＝Emsinωt，i＝Imsinωt.应当注意必须从中性面开始．在研究某一时刻线圈受到安培力时，只能用瞬时值．高中物理选修3-2课件2．峰值：交变电流的峰值是它能达到的最大值．线圈在匀强磁场中绕垂直于磁场的轴旋转所产生的交变电流的电动势，其最大值Em＝nBSω，在考虑电容器的耐压值时，应根据交流电的最大值．高中物理选修3-2课件3．平均值：平均值需用E＝nΔΦΔt和I＝ER进行计算，求一段时间内通过导体横截面的电荷量时要用电流的平均值，q＝It.4．有效值：正弦式交流电的有效值I＝Im2，其他交变电流的有效值根据有效值的定义计算，求电功、电功率、焦耳热、确定保险丝的熔断电流，要用电流的有效值；没有特殊说明时，交流电的电流、电压、电动势指有效值，交流电表的测量值是有效值，交流用电设备上所标的额定电压、额定电流都是有效值．高中物理选修3-2课件如图5－1所示，匀强磁场的磁感应强度B＝0.5T，边长L＝10cm的正方形线圈abcd共100匝，线圈电阻r＝1Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度为ω＝2πrad/s，外电路电阻R＝4Ω，求：图5－1例例11高中物理选修3-2课件(1)转动过程中感应电动势的最大值．(2)由图示位置(线圈平面与磁感线平行)转过60°时的瞬时感应电动势．(3)由图示位置转过60°角的过程中产生的平均感应电动势．(4)交流电压表的示数．(5)转动一周外力做的功．(6)16周期内通过R的电荷量为多少？高中物理选修3-2课件【精讲精析】(1)感应电动势的最大值Em＝NBSω＝100×0.5×0.12×2πV＝3.14V.(2)转过60°时的瞬时感应电动势：e＝Emcos60°＝3.14×0.5V＝1.57V.(3)通过60°角过程中产生的平均感应电动势：E＝NΔΦ/Δt＝100×0.5×32×0.12π32πV≈2.6V.高中物理选修3-2课件(4)电压表示数为外电路电压的有效值：U＝ER＋r·R＝3.142×45V＝1.78V.(5)转动一周外力所做的功等于电流产生的热量W＝Q＝Em/22R＋r·t＝0.99J.(6)16周期内通过电阻R的电荷量q＝I·16T＝ER＋r·16T＝NBSsin60°R＋r＝0.0866C.高中物理选修3-2课件【答案】(1)3.14V(2)1.57...
