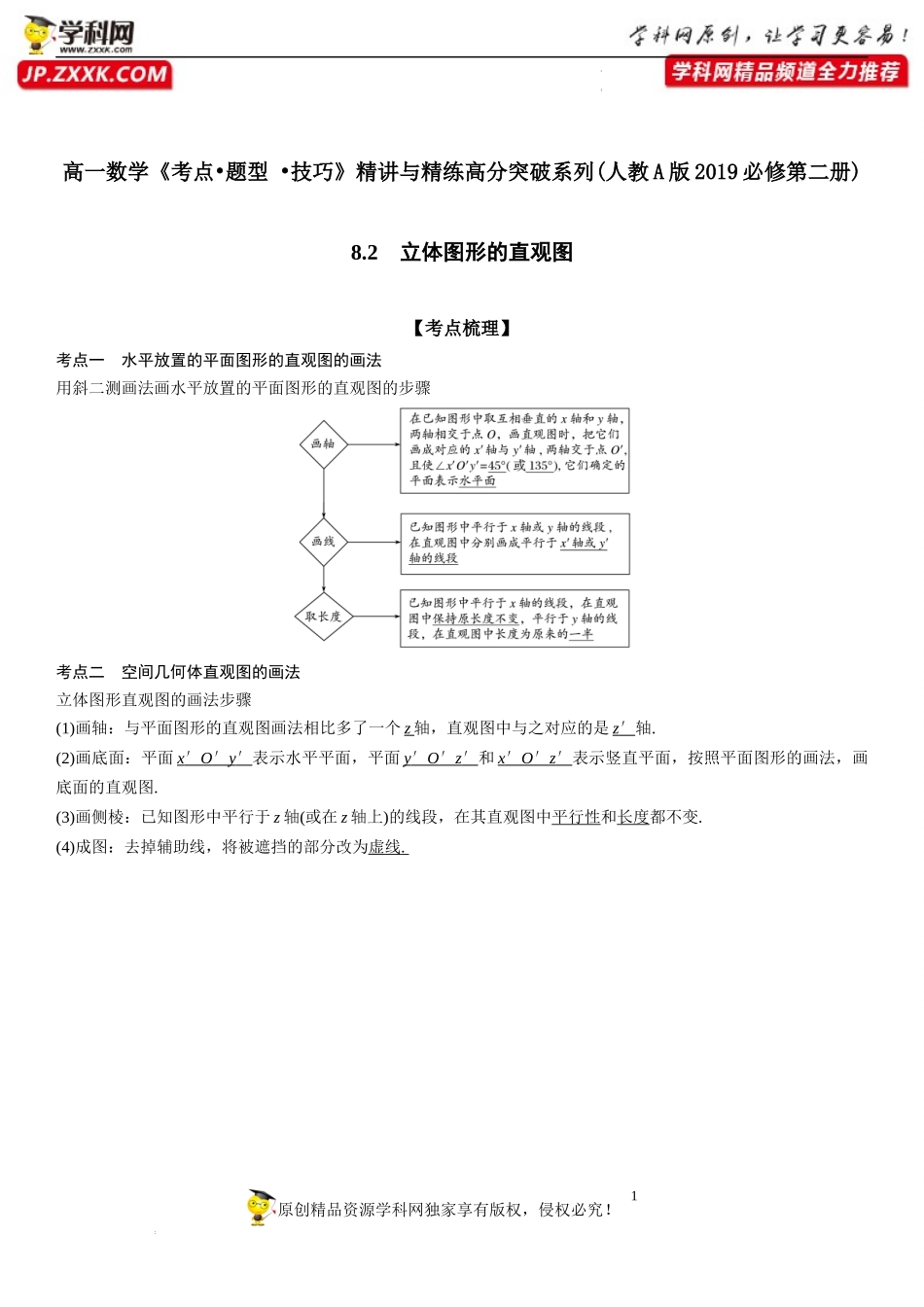

1原创精品资源学科网独家享有版权，侵权必究！学科网（北京）股份有限公司学科网（北京）股份有限公司高一数学《考点•题型•技巧》精讲与精练高分突破系列(人教A版2019必修第二册)8.2立体图形的直观图【考点梳理】考点一水平放置的平面图形的直观图的画法用斜二测画法画水平放置的平面图形的直观图的步骤考点二空间几何体直观图的画法立体图形直观图的画法步骤(1)画轴：与平面图形的直观图画法相比多了一个z轴，直观图中与之对应的是z′轴.(2)画底面：平面x′O′y′表示水平平面，平面y′O′z′和x′O′z′表示竖直平面，按照平面图形的画法，画底面的直观图.(3)画侧棱：已知图形中平行于z轴(或在z轴上)的线段，在其直观图中平行性和长度都不变.(4)成图：去掉辅助线，将被遮挡的部分改为虚线.2原创精品资源学科网独家享有版权，侵权必究！学科网（北京）股份有限公司学科网（北京）股份有限公司【题型归纳】题型一：斜二测画法辨析1．（2021·广东·仲元中学高一期中）如图所示，是的直观图，其中，那么是（）A．等腰三角形B．直角三角形C．等腰直角三角形D．钝角三角形2．（2021·安徽合肥·高一期末）以下说法正确的有个（）①三角形的直观图是三角形②平行四边形的直观图是平行四边形③正方形的直观图是正方形④菱形的直观图是菱形A．B．C．D．3．（2021·山西临汾·高一期末）利用斜二测画法得到：①水平放置的三角形的直观图是三角形；②水平放置的平行四边形的直观图是平行四边形；③水平放置的正方形的直观图是菱形；④水平放置的菱形的直观图是菱形.以上结论正确的是（）A．①②B．②③C．①②③D．②④3原创精品资源学科网独家享有版权，侵权必究！学科网（北京）股份有限公司学科网（北京）股份有限公司题型二：平面图形的直观图的画法4．（2022·内蒙古·呼和浩特市教学研究室高一期末）如图，用斜二测画法作水平放置的正三角形的直观图，则正确的图形是（）A．B．C．D．5．（2021·浙江·高一单元测试）下面每个选项的2个边长为1的正△ABC的直观图不是全等三角形的一组是（）A．B．C．D．6．（2022·全国·高一）如图，已知点，，,用斜二测画法作出该水平放置的四边形的直观图，并求出面积.4原创精品资源学科网独家享有版权，侵权必究！学科网（北京）股份有限公司学科网（北京）股份有限公司题型三：空间几何体的直观图7．（2021·全国·高一课时练习）用斜二测画法画棱长为2cm的正方体ABCDA′B′C′D′的直观图．8．（2022·湖南·...
