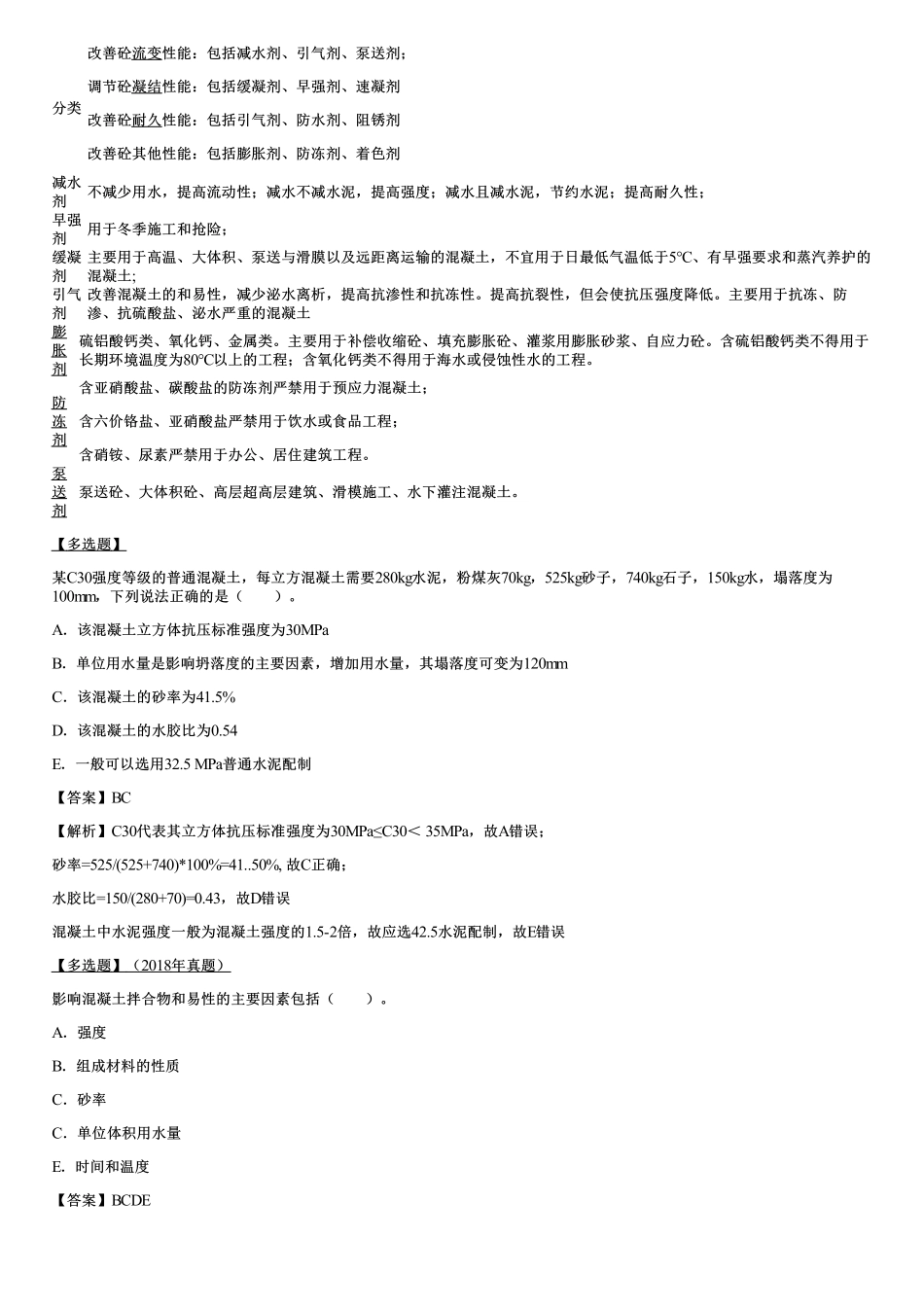

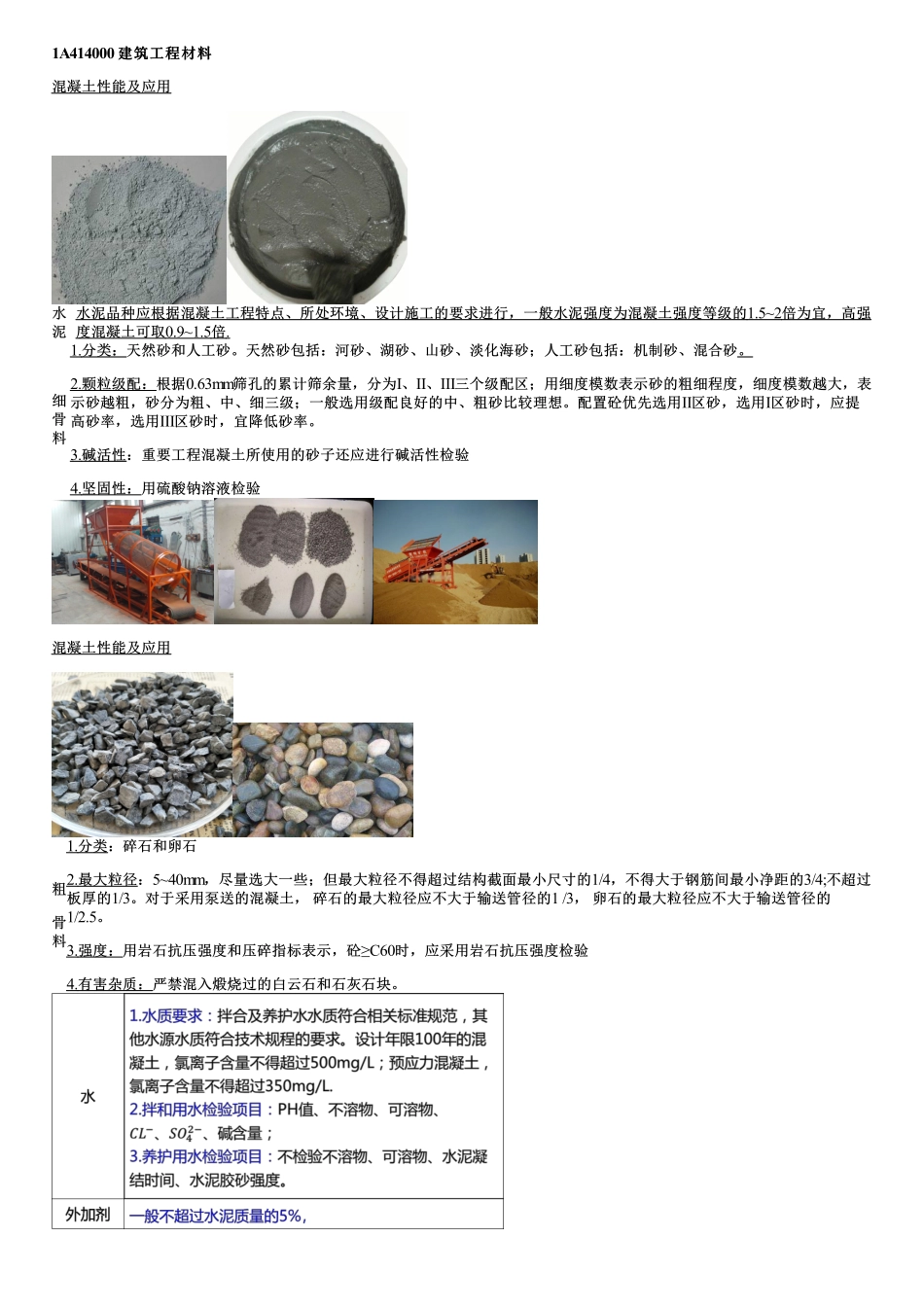

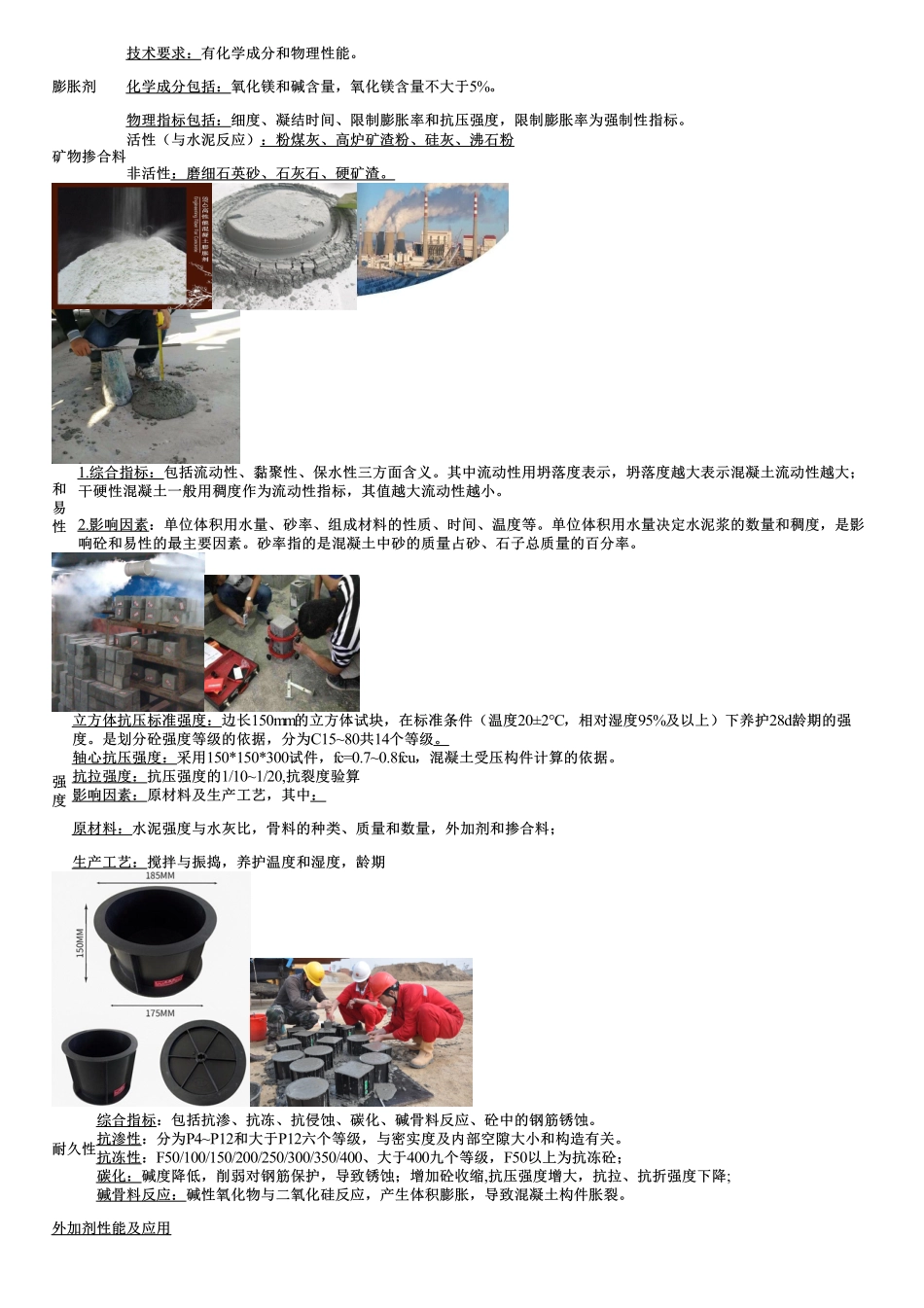

1A414000建筑工程材料建筑工程材料混凝土性能及应用水泥水泥品种应根据混凝土工程特点、所处环境、设计施工的要求进行，一般水泥强度为混凝土强度等级的1.5~2倍为宜，高强度混凝土可取0.9~1.5倍.细骨料1.分类：天然砂和人工砂。天然砂包括：河砂、湖砂、山砂、淡化海砂；人工砂包括：机制砂、混合砂。2.颗粒级配：根据0.63mm筛孔的累计筛余量，分为Ⅰ、Ⅱ、Ⅲ三个级配区；用细度模数表示砂的粗细程度，细度模数越大，表示砂越粗，砂分为粗、中、细三级；一般选用级配良好的中、粗砂比较理想。配置砼优先选用Ⅱ区砂，选用Ⅰ区砂时，应提高砂率，选用Ⅲ区砂时，宜降低砂率。3.碱活性：重要工程混凝土所使用的砂子还应进行碱活性检验4.坚固性：用硫酸钠溶液检验混凝土性能及应用粗骨料1.分类：碎石和卵石2.最大粒径：5~40mm，尽量选大一些；但最大粒径不得超过结构截面最小尺寸的1/4，不得大于钢筋间最小净距的3/4;不超过板厚的1/3。对于采用泵送的混凝土，碎石的最大粒径应不大于输送管径的1/3，卵石的最大粒径应不大于输送管径的1/2.5。3.强度：用岩石抗压强度和压碎指标表示，砼≥C60时，应采用岩石抗压强度检验4.有害杂质：严禁混入煅烧过的白云石和石灰石块。膨胀剂技术要求：有化学成分和物理性能。化学成分包括：氧化镁和碱含量，氧化镁含量不大于5%。物理指标包括：细度、凝结时间、限制膨胀率和抗压强度，限制膨胀率为强制性指标。矿物掺合料活性（与水泥反应）：粉煤灰、高炉矿渣粉、硅灰、沸石粉非活性：磨细石英砂、石灰石、硬矿渣。和易性1.综合指标：包括流动性、黏聚性、保水性三方面含义。其中流动性用坍落度表示，坍落度越大表示混凝土流动性越大；干硬性混凝土一般用稠度作为流动性指标，其值越大流动性越小。2.影响因素：单位体积用水量、砂率、组成材料的性质、时间、温度等。单位体积用水量决定水泥浆的数量和稠度，是影响砼和易性的最主要因素。砂率指的是混凝土中砂的质量占砂、石子总质量的百分率。强度立方体抗压标准强度：边长150mm的立方体试块，在标准条件（温度20±2℃，相对湿度95%及以上）下养护28d龄期的强度。是划分砼强度等级的依据，分为C15~80共14个等级。轴心抗压强度：采用150*150*300试件，fc=0.7~0.8fcu，混凝土受压构件计算的依据。抗拉强度：抗压强度的1/10~1/20,抗裂度验算影响因素：原材料及生产工艺，其中：原材料：水泥强度与水灰比，骨料的种类、质量和数量，外加剂和掺合料；生产工艺：搅拌与振捣，...
