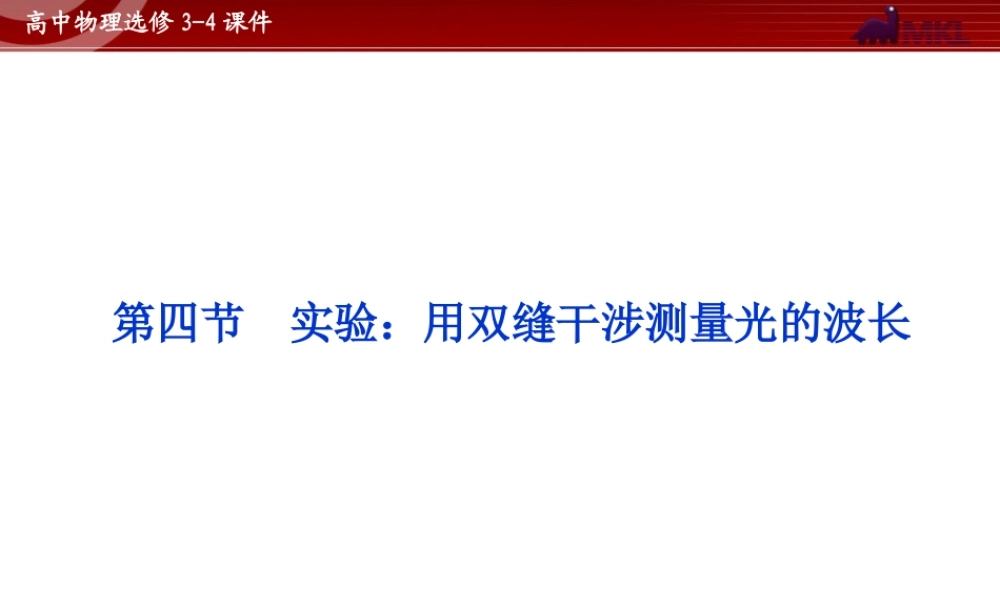

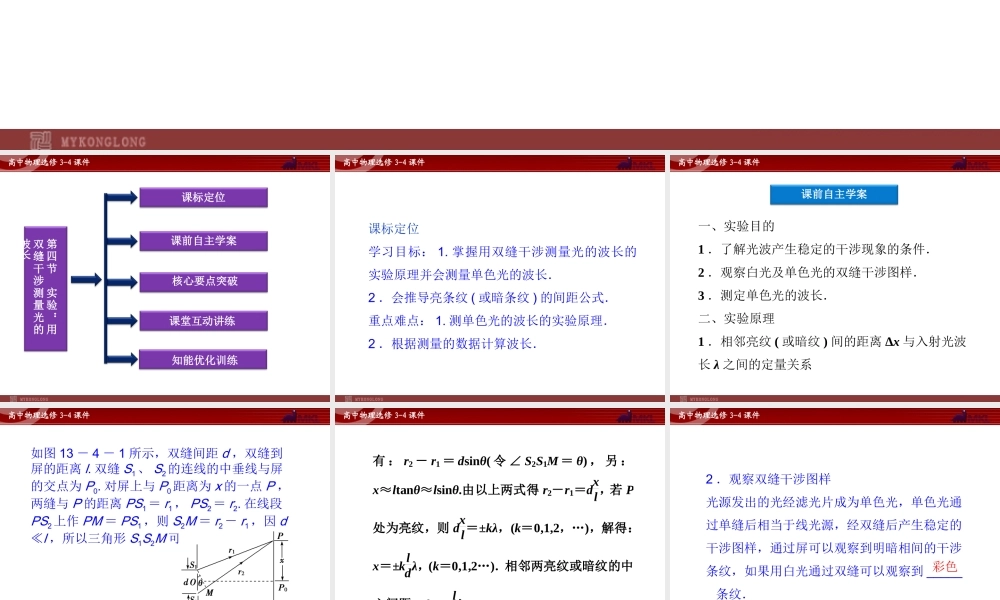

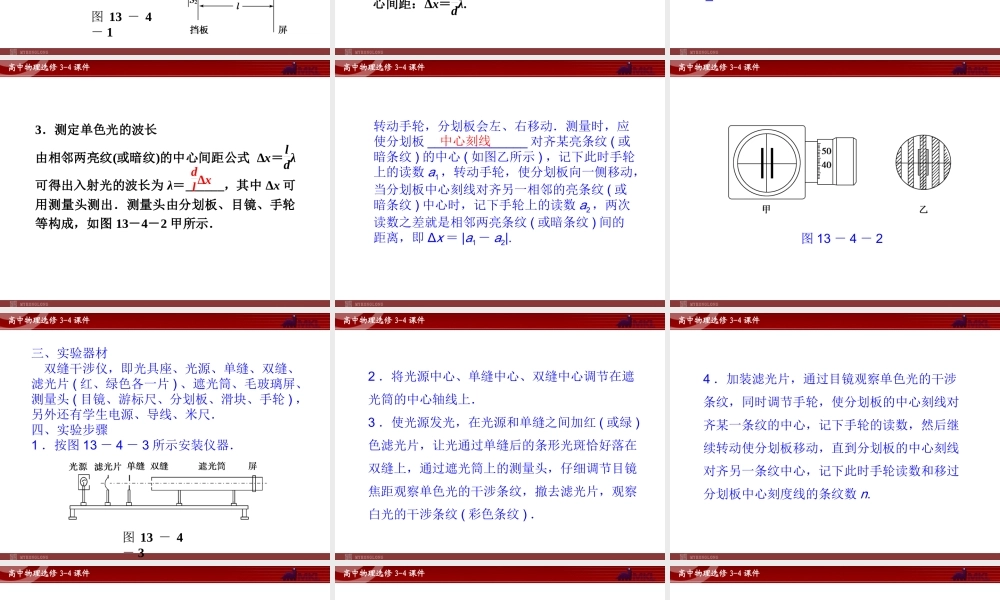

高中物理选修3-4课件第四节实验：用双缝干涉测量光的波长高中物理选修3-4课件课前自主学案核心要点突破课堂互动讲练课标定位知能优化训练第四节实验：用双缝干涉测量光的波长高中物理选修3-4课件课标定位学习目标：1.掌握用双缝干涉测量光的波长的实验原理并会测量单色光的波长．2．会推导亮条纹(或暗条纹)的间距公式．重点难点：1.测单色光的波长的实验原理．2．根据测量的数据计算波长．高中物理选修3-4课件课前自主学案一、实验目的1．了解光波产生稳定的干涉现象的条件．2．观察白光及单色光的双缝干涉图样．3．测定单色光的波长．二、实验原理1．相邻亮纹(或暗纹)间的距离Δx与入射光波长λ之间的定量关系高中物理选修3-4课件如图13－4－1所示，双缝间距d，双缝到屏的距离l.双缝S1、S2的连线的中垂线与屏的交点为P0.对屏上与P0距离为x的一点P，两缝与P的距离PS1＝r1，PS2＝r2.在线段PS2上作PM＝PS1，则S2M＝r2－r1，因d≪l，所以三角形S1S2M可看做直角三角形．图13－4－1高中物理选修3-4课件有：r2－r1＝dsinθ(令∠S2S1M＝θ)，另：x≈ltanθ≈lsinθ.由以上两式得r2－r1＝dxl，若P处为亮纹，则dxl＝±kλ，(k＝0,1,2，…)，解得：x＝±kldλ，(k＝0,1,2…)．相邻两亮纹或暗纹的中心间距：Δx＝ldλ.高中物理选修3-4课件2．观察双缝干涉图样光源发出的光经滤光片成为单色光，单色光通过单缝后相当于线光源，经双缝后产生稳定的干涉图样，通过屏可以观察到明暗相间的干涉条纹，如果用白光通过双缝可以观察到______条纹．彩色高中物理选修3-4课件3．测定单色光的波长由相邻两亮纹(或暗纹)的中心间距公式Δx＝ldλ可得出入射光的波长为λ＝______，其中Δx可用测量头测出．测量头由分划板、目镜、手轮等构成，如图13－4－2甲所示．dlΔx高中物理选修3-4课件转动手轮，分划板会左、右移动．测量时，应使分划板______________对齐某亮条纹(或暗条纹)的中心(如图乙所示)，记下此时手轮上的读数a1，转动手轮，使分划板向一侧移动，当分划板中心刻线对齐另一相邻的亮条纹(或暗条纹)中心时，记下手轮上的读数a2，两次读数之差就是相邻两亮条纹(或暗条纹)间的距离，即Δx＝|a1－a2|.中心刻线高中物理选修3-4课件图13－4－2高中物理选修3-4课件三、实验器材双缝干涉仪，即光具座、光源、单缝、双缝、滤光片(红、绿色各一片)、遮光筒、毛玻璃屏、测量头(目镜、游标尺、分划板、滑块、手轮)，另外还有学生电源、导线、米尺．四、实验步骤1．按图13－4－3所...
