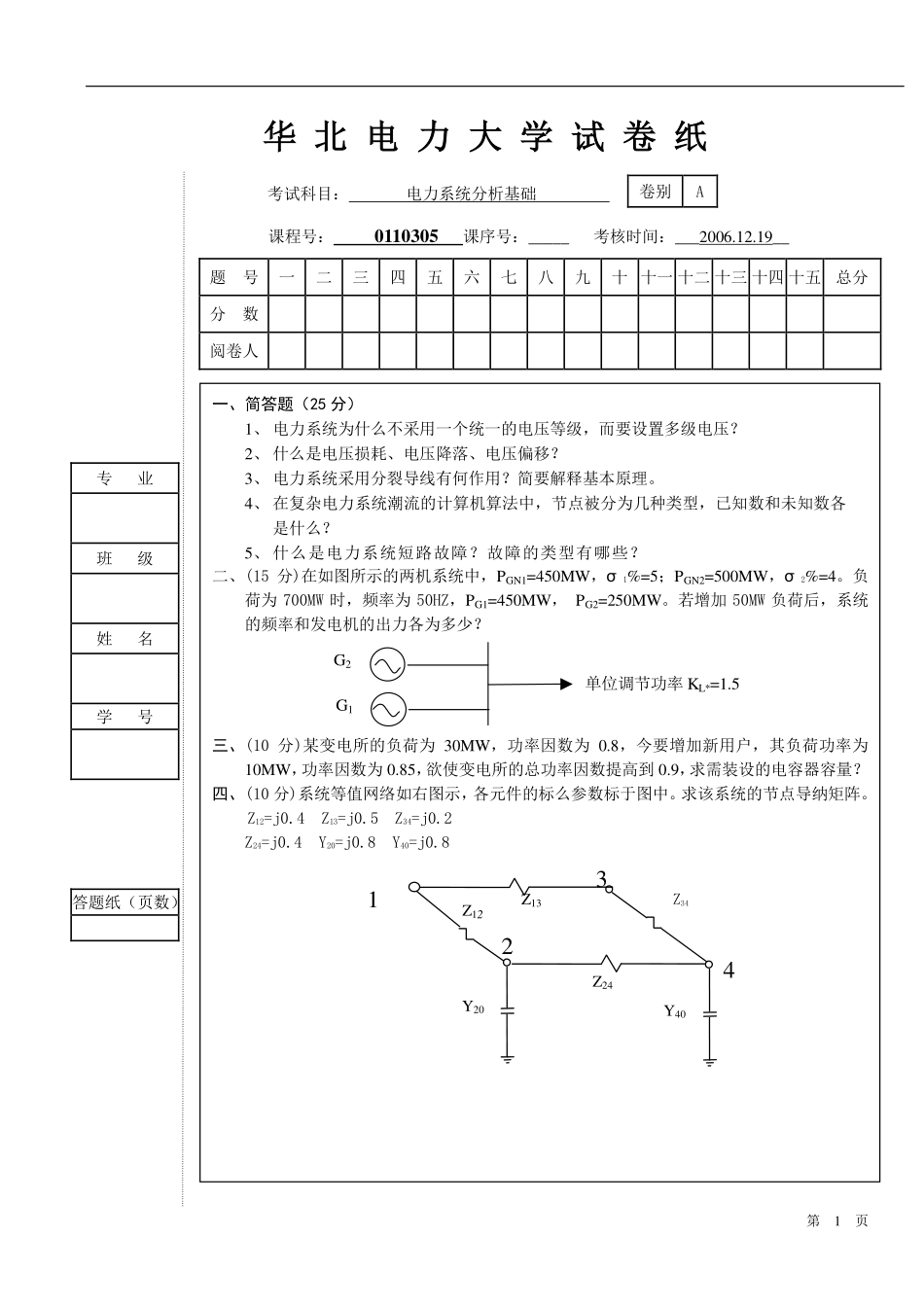

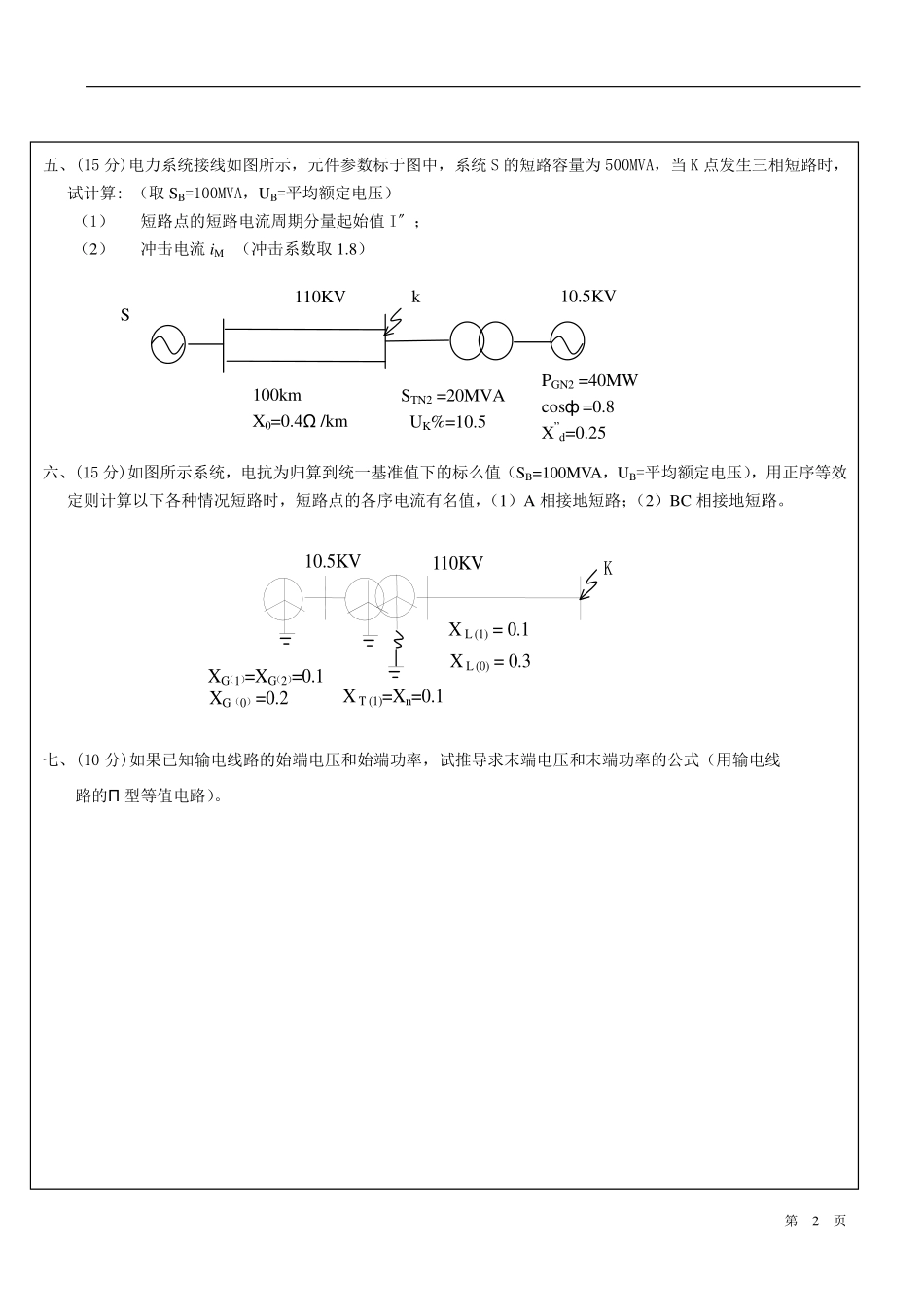

第1页华北电力大学试卷纸考试科目：电力系统分析基础课程号：0110305课序号：_____考核时间：___2006.12.19__题号一二三四五六七八九十十一十二十三十四十五总分分数阅卷人专业班级姓名学号答题纸（页数）卷别A一、简答题（25分）1、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？2、什么是电压损耗、电压降落、电压偏移？3、电力系统采用分裂导线有何作用？简要解释基本原理。4、在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？5、什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW，σ1%=5；PGN2=500MW，σ2%=4。负荷为700MW时，频率为50HZ，PG1=450MW，PG2=250MW。若增加50MW负荷后，系统的频率和发电机的出力各为多少？单位调节功率KL*=1.5G1G1G2三、(10分)某变电所的负荷为30MW，功率因数为0.8，今要增加新用户，其负荷功率为10MW，功率因数为0.85，欲使变电所的总功率因数提高到0.9，求需装设的电容器容量？四、(10分)系统等值网络如右图示，各元件的标么参数标于图中。求该系统的节点导纳矩阵。Z12=j0.4Z13=j0.5Z34=j0.2Z24=j0.4Y20=j0.8Y40=j0.8124Z12Z34Z24Y20Y403Z13第2页五、(15分)电力系统接线如图所示，元件参数标于图中，系统S的短路容量为500MVA，当K点发生三相短路时，试计算:（取SB=100MVA，UB=平均额定电压）（1）短路点的短路电流周期分量起始值I〞；（2）冲击电流iM（冲击系数取1.8）六、(15分)如图所示系统，电抗为归算到统一基准值下的标么值（SB=100MVA，UB=平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的各序电流有名值，（1）A相接地短路；（2）BC相接地短路。七、(10分)如果已知输电线路的始端电压和始端功率，试推导求末端电压和末端功率的公式（用输电线路的Π型等值电路）。10.5KV110KVXG（1）=XG（2）=0.1XG（0）=0.2XL(1)=0.1XL(0)=0.3XT(1)=Xn=0.1K100kmX0=0.4Ω/kmPGN2=40MWcosф=0.8X”d=0.25kS110KVSTN2=20MVAUK%=10.510.5KV第3页第4页
