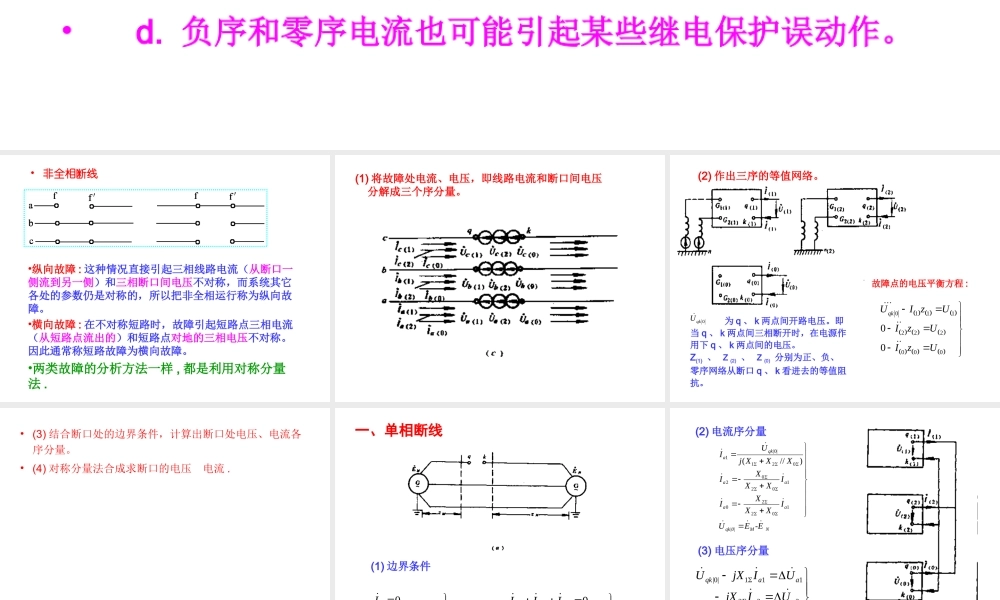

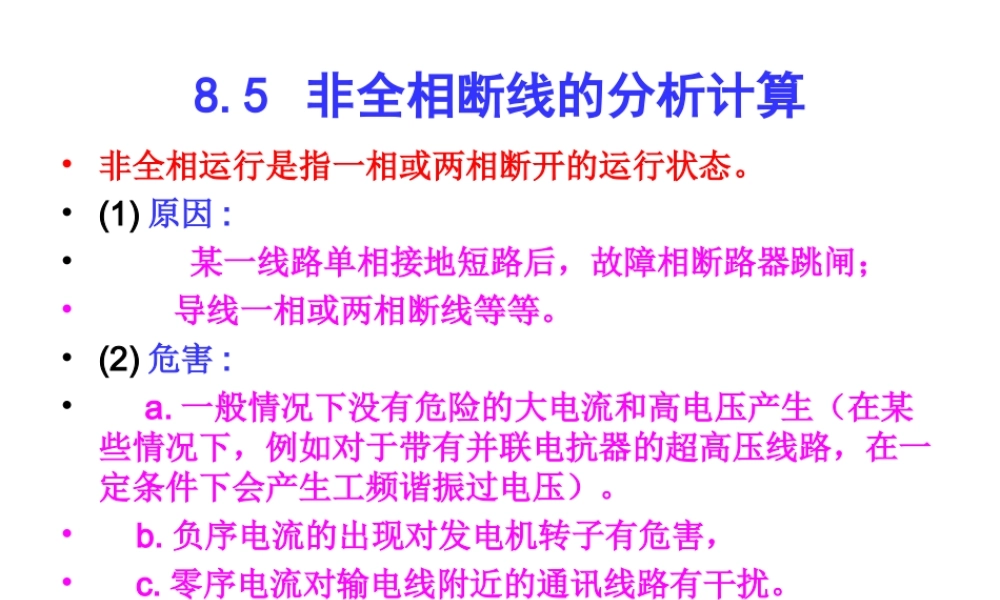

8.5非全相断线的分析计算•非全相运行是指一相或两相断开的运行状态。•(1)原因:•某一线路单相接地短路后，故障相断路器跳闸；•导线一相或两相断线等等。•(2)危害:•a.一般情况下没有危险的大电流和高电压产生（在某些情况下，例如对于带有并联电抗器的超高压线路，在一定条件下会产生工频谐振过电压）。•b.负序电流的出现对发电机转子有危害，•c.零序电流对输电线附近的通讯线路有干扰。•d.负序和零序电流也可能引起某些继电保护误动作。•非全相断线•纵向故障:这种情况直接引起三相线路电流（从断口一侧流到另一侧）和三相断口间电压不对称，而系统其它各处的参数仍是对称的，所以把非全相运行称为纵向故障。•横向故障:在不对称短路时，故障引起短路点三相电流（从短路点流出的）和短路点对地的三相电压不对称。因此通常称短路故障为横向故障。•两类故障的分析方法一样,都是利用对称分量法.(1)将故障处电流、电压，即线路电流和断口间电压分解成三个序分量。(2)作出三序的等值网络。011122200000qkUIzUIzUIzU故障点的电压平衡方程:为q、k两点间开路电压。即当q、k两点间三相断开时，在电源作用下q、k两点间的电压。Z(1)、Z(2)、Z(0)分别为正、负、零序网络从断口q、k看进去的等值阻抗。0qkU•(3)结合断口处的边界条件，计算出断口处电压、电流各序分量。•(4)对称分量法合成求断口的电压电流.一、单相断线00cbaUUI0210210aaaaaaUUUIII(1)边界条件NMqk|0|aaaaqkaE-EUIXXXIIXXXIXXXjUI1022010202021|0|1)//(000222111|0|aaaaaaqkUIjXUIjXUIjXU单相断线的复合序网(2)电流序分量(3)电压序分量(4)非故障相电流102022102022102022102022)(2)2(33)(2)2(33aacaabIXXXXjXIXXXaXaIIXXXXjXIXXaXXaI120202)(13acbIXXXXII10202133aaaIX...
