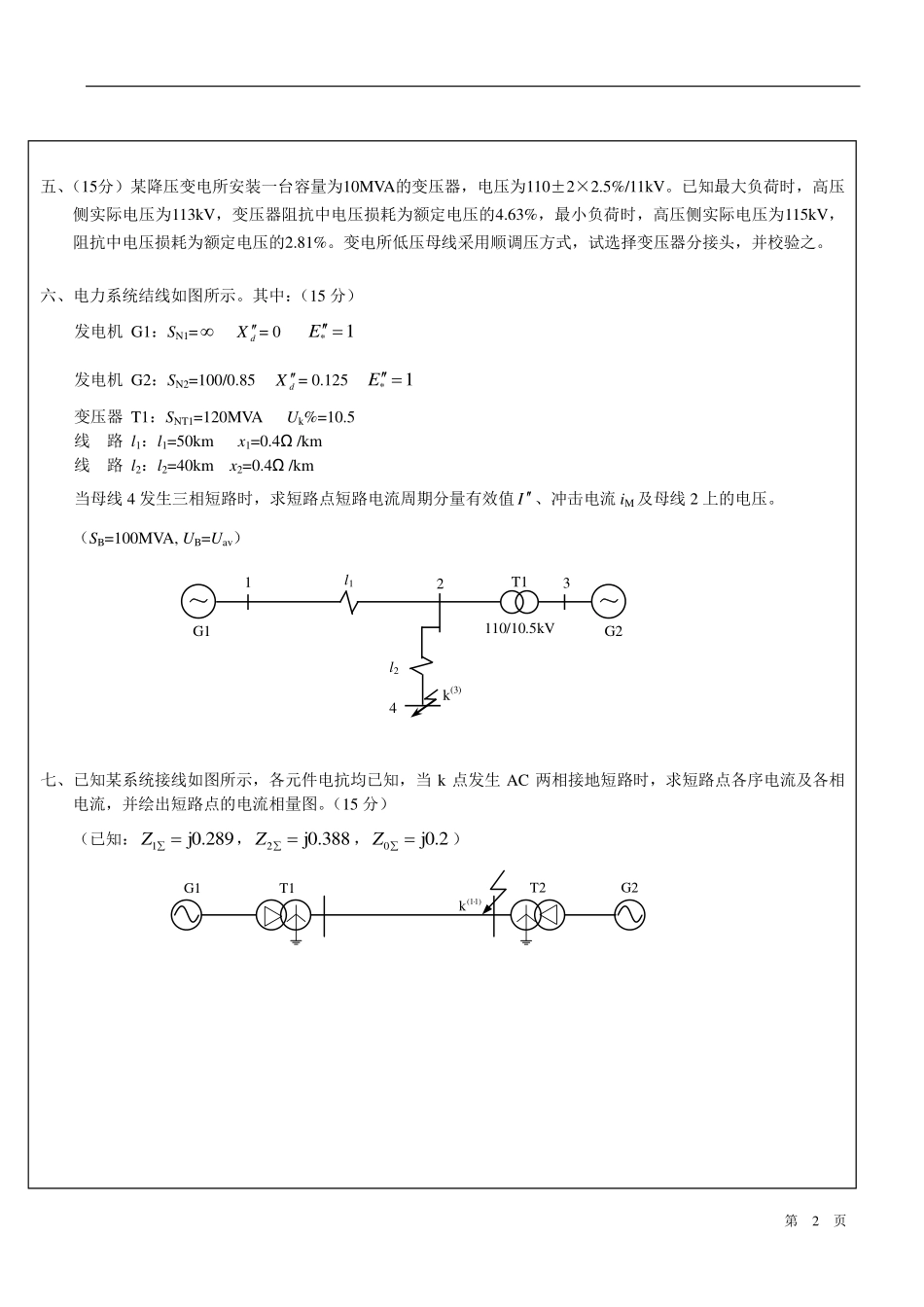

第1页华北电力大学试卷纸考试科目：电力系统分析基础课程号：0110305课序号：_____考核时间：___2008.1.6__题号一二三四五六七八九十十一十二十三十四十五总分分数阅卷人专业班级姓名学号答题纸（页数）卷别A一、简答题（20分）1.电力系统运行的特点和要求是什么？2.变压器中性点消弧线圈的作用是什么？3.何谓PQ节点、PV节点及平衡节点？4.无限大功率电源的特点是什么？5.电力系统有功功率最优分配的目的是什么？按什么原则分配负荷？二、（10分）110kV闭式电力系统如图所示，各线段单位长度的阻抗均匀分布，为0.1j0.4。各线段的长度和负荷点的负荷标于图中，试求该网不计功率损耗的功率分布（即初步功率分布），并标出功率分点。50kmA电源10j5MVA10j5MVA15j6MVAabc120km150km40km三、试述或用框图表明牛顿—拉夫逊法潮流计算的一般步骤。（10分）四、在如图所示的A、B两机系统中，负荷为800MW时，频率为50Hz，若切除50MW负荷后，系统的频率和发电机组的出力为多少？（15分）第2页五、（15分）某降压变电所安装一台容量为10MVA的变压器，电压为110±2×2.5%/11kV。已知最大负荷时，高压侧实际电压为113kV，变压器阻抗中电压损耗为额定电压的4.63%，最小负荷时，高压侧实际电压为115kV，阻抗中电压损耗为额定电压的2.81%。变电所低压母线采用顺调压方式，试选择变压器分接头，并校验之。六、电力系统结线如图所示。其中：（15分）发电机G1：SN1=dX=01*E发电机G2：SN2=100/0.85dX=0.1251*E变压器T1：SNT1=120MVAUk%=10.5线路l1：l1=50kmx1=0.4Ω/km线路l2：l2=40kmx2=0.4Ω/km当母线4发生三相短路时，求短路点短路电流周期分量有效值I、冲击电流iM及母线2上的电压。（SB=100MVA,UB=Uav）～～G1G21234l1110/10.5kVk(3)T1l2七、已知某系统接线如图所示，各元件电抗均已知，当k点发生AC两相接地短路时，求短路点各序电流及各相电流，并绘出短路点的电流相量图。（15分）（已知：1j0.289Z，2j0.388Z，0j0.2Z）(11)kG1T1T2G2第3页第4页
