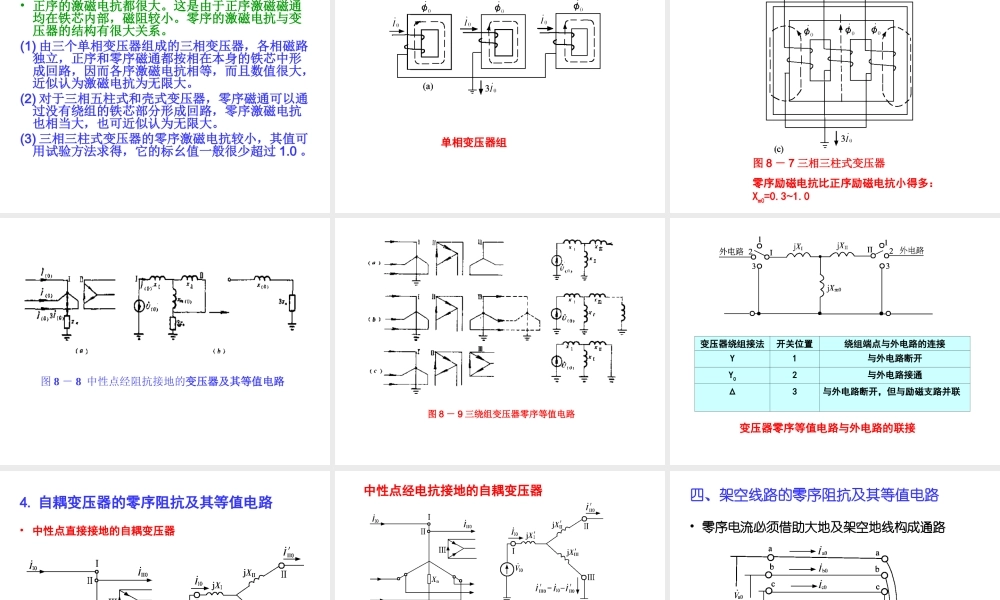

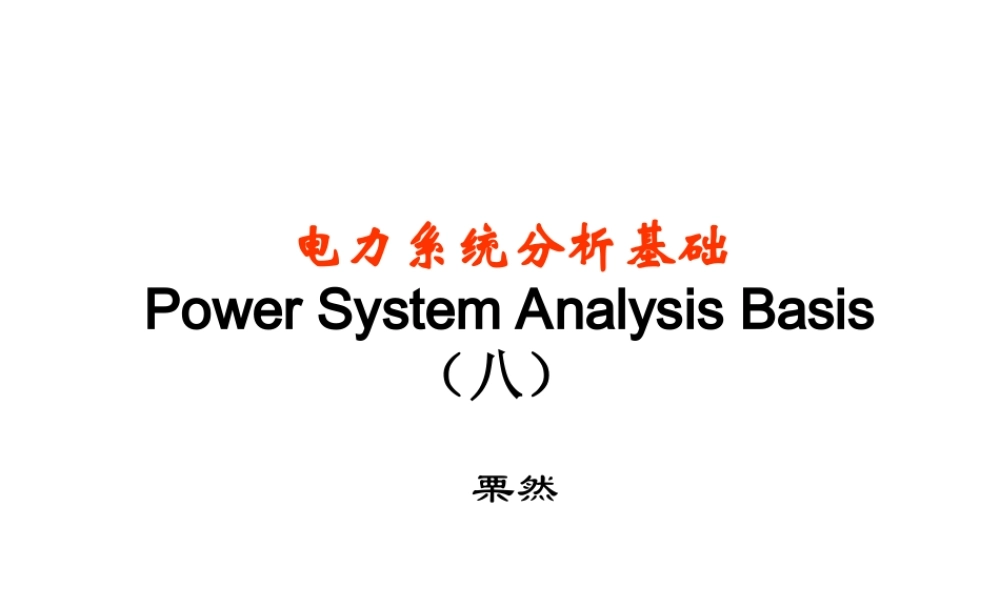

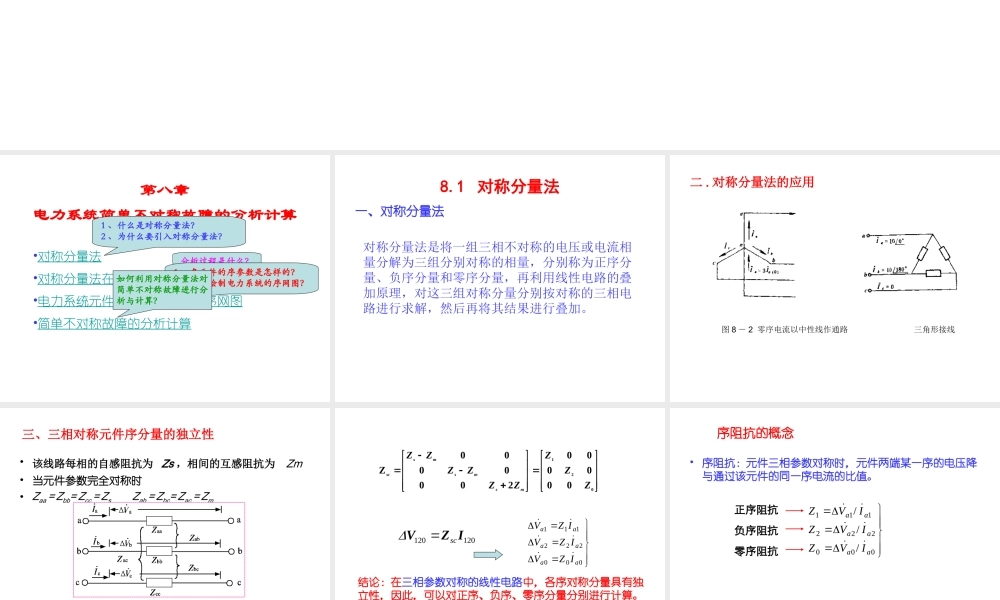

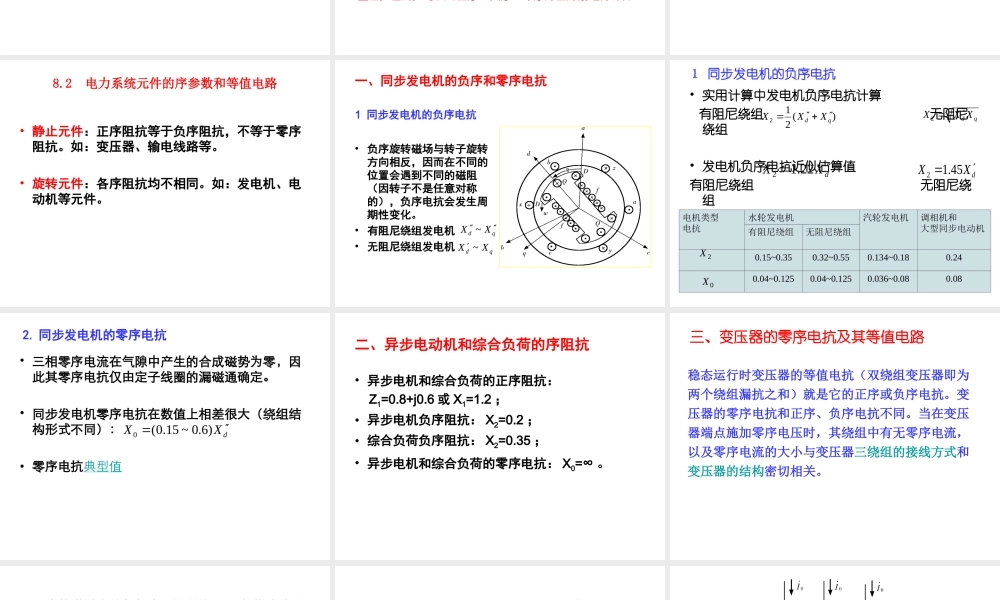

电力系统分析基础PowerSystemAnalysisBasis（八）栗然第八章电力系统简单不对称故障的分析计算•对称分量法•对称分量法在不对称故障分析计算中的应用•电力系统元件序参数及系统的序网图•简单不对称故障的分析计算1、什么是对称分量法？2、为什么要引入对称分量法？分析过程是什么？1、各元件的序参数是怎样的？2、如何绘制电力系统的序网图？如何利用对称分量法对简单不对称故障进行分析与计算？8.1对称分量法一、对称分量法对称分量法是将一组三相不对称的电压或电流相量分解为三组分别对称的相量，分别称为正序分量、负序分量和零序分量，再利用线性电路的叠加原理，对这三组对称分量分别按对称的三相电路进行求解，然后再将其结果进行叠加。二.对称分量法的应用图8－2零序电流以中性线作通路三角形接线•该线路每相的自感阻抗为Zs，相间的互感阻抗为Zm•当元件参数完全对称时•Zaa=Zbb=Zcc=ZsZab=Zbc=Zac=Zm三、三相对称元件序分量的独立性0210000002000000ZZZZZZZZZZmsmsmssc120120IZVsc000222111aaaaaaIZVIZVIZV结论：在三相参数对称的线性电路中，各序对称分量具有独立性，因此，可以对正序、负序、零序分量分别进行计算。序阻抗的概念•序阻抗：元件三相参数对称时，元件两端某一序的电压降与通过该元件的同一序电流的比值。000222111///aaaaaaIVZIVZIVZ正序阻抗负序阻抗零序阻抗8.2电力系统元件的序参数和等值电路•静止元件：正序阻抗等于负序阻抗，不等于零序阻抗。如：变压器、输电线路等。•旋转元件：各序阻抗均不相同。如：发电机、电动机等元件。一、同步发电机的负序和零序电抗1同步发电机的负序电抗•负序旋转磁场与转子旋转方向相反，因而在不同的位置会遇到不同的磁阻（因转子不是任意对称的），负序电抗会发生周期性变化。•有阻尼绕组发电机•无阻尼绕组发电机qdXX~qdXX~1同步发电机的负序电抗•实用计算中发电机负序电抗计算有阻尼绕组无阻尼绕组•发电机负序电抗近似估算值有阻尼绕组无阻尼绕组•无确切数值，可取典型值)(212qdXXXqdXXX2dXX22.12dXX45.12电机类型电抗水轮发电机汽轮发电机调相机和大型同步电动机有阻尼绕组无阻尼绕组0.15~0.350.32~0.550.134~0.180.240.04~0.1250.04~0.1250.036~0.080.080X2X2.同步发电机的零序电抗•三相零...
