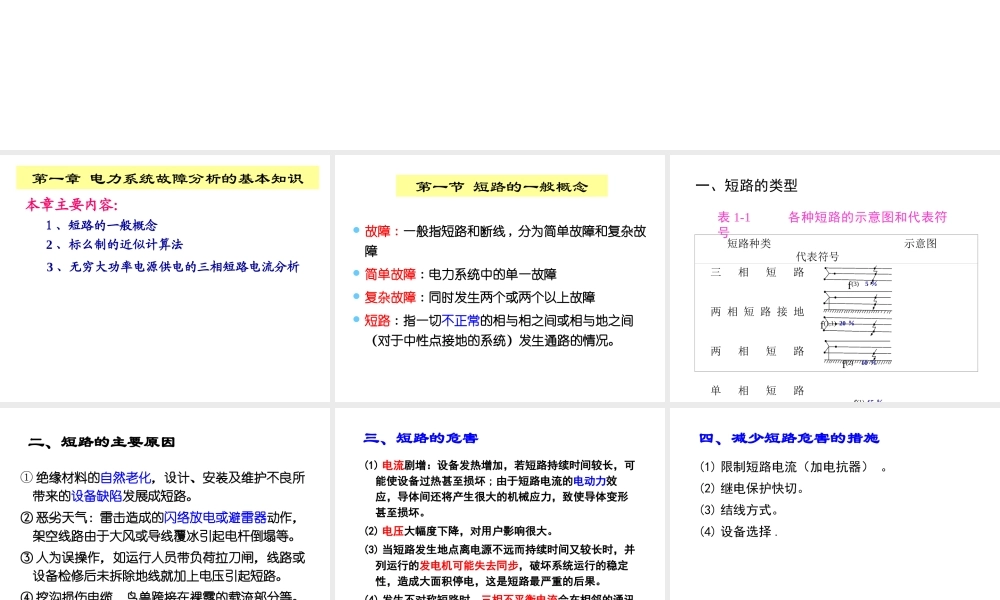

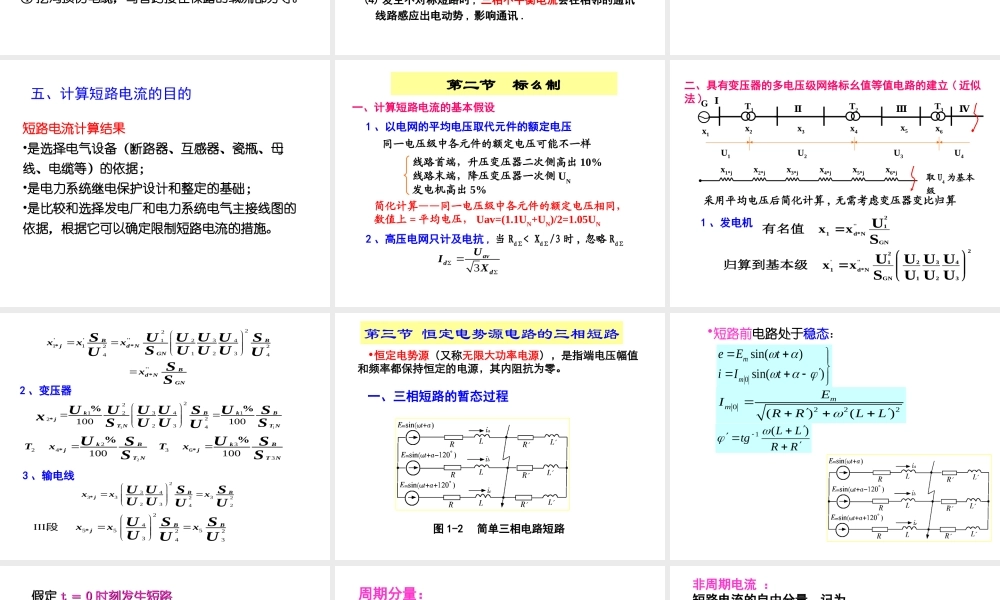

电力系统分析基础电力系统分析基础PowerSystemAnalysisBasisPowerSystemAnalysisBasis（七）（七）主讲人：栗然第一章电力系统故障分析的基本知识本章主要内容：1、短路的一般概念3、无穷大功率电源供电的三相短路电流分析2、标么制的近似计算法第一节短路的一般概念故障:一般指短路和断线,分为简单故障和复杂故障简单故障:电力系统中的单一故障复杂故障:同时发生两个或两个以上故障短路:指一切不正常的相与相之间或相与地之间（对于中性点接地的系统）发生通路的情况。表1-1各种短路的示意图和代表符号短路种类示意图代表符号三相短路f(3)5％两相短路接地f(1,1)20％两相短路f(2)10％单相短路f(1)65％一、短路的类型①绝缘材料的自然老化，设计、安装及维护不良所带来的设备缺陷发展成短路。②恶劣天气：雷击造成的闪络放电或避雷器动作，架空线路由于大风或导线覆冰引起电杆倒塌等。③人为误操作，如运行人员带负荷拉刀闸，线路或设备检修后未拆除地线就加上电压引起短路。④挖沟损伤电缆，鸟兽跨接在裸露的载流部分等。二、短路的主要原因(1)电流剧增：设备发热增加，若短路持续时间较长，可能使设备过热甚至损坏;由于短路电流的电动力效应，导体间还将产生很大的机械应力，致使导体变形甚至损坏。(2)电压大幅度下降，对用户影响很大。(3)当短路发生地点离电源不远而持续时间又较长时，并列运行的发电机可能失去同步，破坏系统运行的稳定性，造成大面积停电，这是短路最严重的后果。(4)发生不对称短路时,三相不平衡电流会在相邻的通讯线路感应出电动势,影响通讯.三、短路的危害(1)限制短路电流（加电抗器）。(2)继电保护快切。(3)结线方式。(4)设备选择.四、减少短路危害的措施五、计算短路电流的目的短路电流计算结果•是选择电气设备（断路器、互感器、瓷瓶、母线、电缆等）的依据；•是电力系统继电保护设计和整定的基础；•是比较和选择发电厂和电力系统电气主接线图的依据，根据它可以确定限制短路电流的措施。第二节标么制一、计算短路电流的基本假设1、以电网的平均电压取代元件的额定电压同一电压级中各元件的额定电压可能不一样线路首端，升压变压器二次侧高出10%线路末端，降压变压器一次侧UN发电机高出5%简化计算——同一电压级中各元件的额定电压相同，数值上=平均电压，Uav=(1.1UN+UN)/2=1.05UN2、高压电网只计及电抗,当RdΣ
