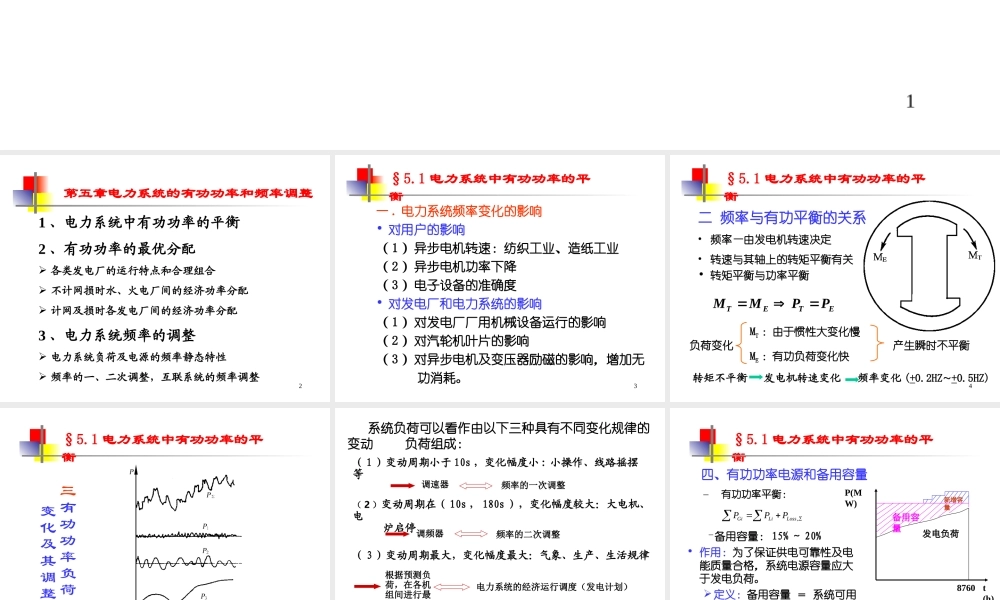

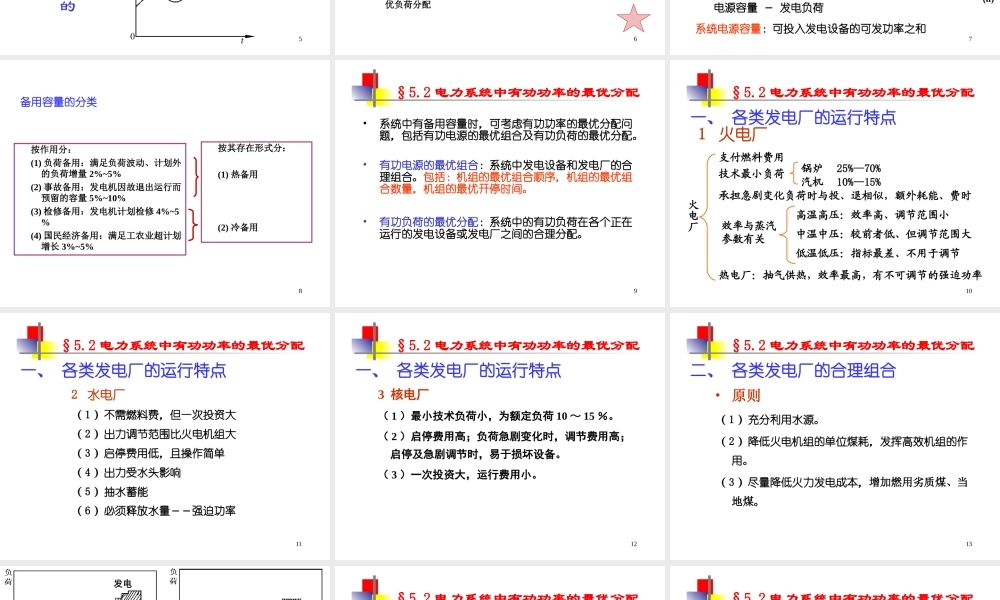

1电力系统分析基础PowerSystemAnalysisBasis（五）主讲人：栗然2第五章电力系统的有功功率和频率调整1、电力系统中有功功率的平衡2、有功功率的最优分配各类发电厂的运行特点和合理组合不计网损时水、火电厂间的经济功率分配计网及损时各发电厂间的经济功率分配3、电力系统频率的调整电力系统负荷及电源的频率静态特性频率的一、二次调整，互联系统的频率调整3一.电力系统频率变化的影响•对用户的影响（1）异步电机转速：纺织工业、造纸工业（2）异步电机功率下降（3）电子设备的准确度•对发电厂和电力系统的影响（1）对发电厂厂用机械设备运行的影响（2）对汽轮机叶片的影响（3）对异步电机及变压器励磁的影响，增加无功消耗。§5.1电力系统中有功功率的平衡4二频率与有功平衡的关系•频率—由发电机转速决定•转速与其轴上的转矩平衡有关•转矩平衡与功率平衡ETETPPMM§5.1电力系统中有功功率的平衡负荷变化MT：由于惯性大变化慢ME：有功负荷变化快产生瞬时不平衡转矩不平衡发电机转速变化频率变化(+0.2HZ+0.5HZ)5三有功功率负荷的变化及其调整§5.1电力系统中有功功率的平衡6系统负荷可以看作由以下三种具有不同变化规律的变动负荷组成：（1）变动周期小于10s，变化幅度小:小操作、线路摇摆等（3）变动周期最大，变化幅度最大：气象、生产、生活规律（2）变动周期在（10s，180s），变化幅度较大：大电机、电炉启停调速器频率的一次调整调频器频率的二次调整根据预测负荷，在各机组间进行最优负荷分配电力系统的经济运行调度（发电计划）7§5.1电力系统中有功功率的平衡–备用容量：15%～20%•作用：为了保证供电可靠性及电能质量合格，系统电源容量应大于发电负荷。定义：备用容量＝系统可用电源容量－发电负荷–有功功率平衡：,GiLiLossPPP8760t(h)P(MW)发电负荷备用容量新增容量四、有功功率电源和备用容量系统电源容量：可投入发电设备的可发功率之和8按作用分：(1)负荷备用：满足负荷波动、计划外的负荷增量2%~5%(2)事故备用：发电机因故退出运行而预留的容量5%~10%(3)检修备用：发电机计划检修4%~5%(4)国民经济备用：满足工农业超计划增长3%~5%按其存在形式分：(1)热备用(2)冷备用备用容量的分类9•系统中有备用容量时，可考虑有功功率的最优分配问题，包括有功电源的最优组合及有功负荷的最优分配。•有功电源的最优组合：系统中发电设备和发电厂的合理组合。包括：机组的最优组合顺序，机组的最优组合数...
