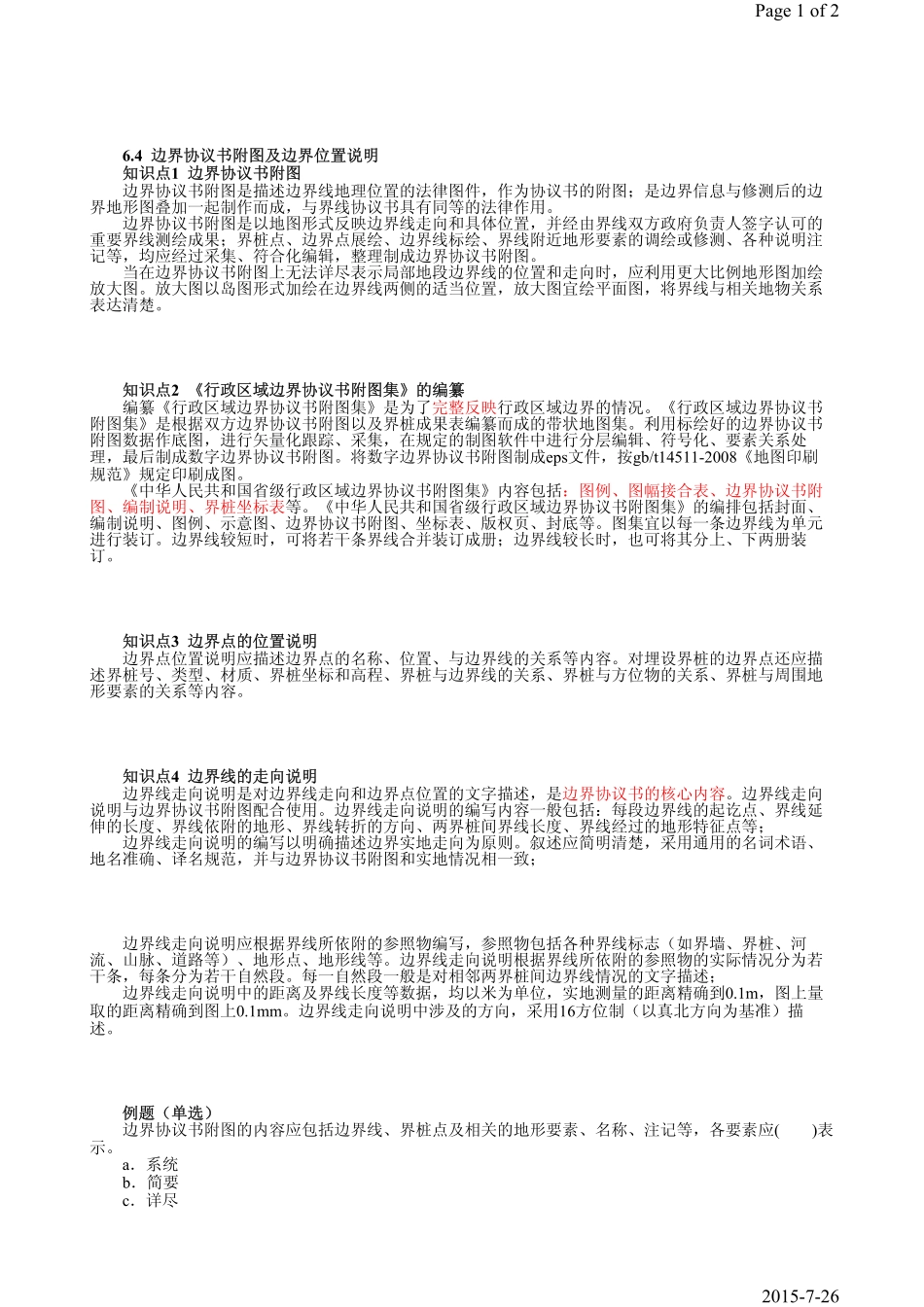

6.4边界协议书附图及边界位置说明知识点1边界协议书附图边界协议书附图是描述边界线地理位置的法律图件，作为协议书的附图；是边界信息与修测后的边界地形图叠加一起制作而成，与界线协议书具有同等的法律作用。边界协议书附图是以地图形式反映边界线走向和具体位置，并经由界线双方政府负责人签字认可的重要界线测绘成果；界桩点、边界点展绘、边界线标绘、界线附近地形要素的调绘或修测、各种说明注记等，均应经过采集、符合化编辑，整理制成边界协议书附图。当在边界协议书附图上无法详尽表示局部地段边界线的位置和走向时，应利用更大比例地形图加绘放大图。放大图以岛图形式加绘在边界线两侧的适当位置，放大图宜绘平面图，将界线与相关地物关系表达清楚。知识点2《行政区域边界协议书附图集》的编纂编纂《行政区域边界协议书附图集》是为了完整反映行政区域边界的情况。《行政区域边界协议书附图集》是根据双方边界协议书附图以及界桩成果表编纂而成的带状地图集。利用标绘好的边界协议书附图数据作底图，进行矢量化跟踪、采集，在规定的制图软件中进行分层编辑、符号化、要素关系处理，最后制成数字边界协议书附图。将数字边界协议书附图制成eps文件，按gb/t14511-2008《地图印刷规范》规定印刷成图。《中华人民共和国省级行政区域边界协议书附图集》内容包括：图例、图幅接合表、边界协议书附图、编制说明、界桩坐标表等。《中华人民共和国省级行政区域边界协议书附图集》的编排包括封面、编制说明、图例、示意图、边界协议书附图、坐标表、版权页、封底等。图集宜以每一条边界线为单元进行装订。边界线较短时，可将若干条界线合并装订成册；边界线较长时，也可将其分上、下两册装订。知识点3边界点的位置说明边界点位置说明应描述边界点的名称、位置、与边界线的关系等内容。对埋设界桩的边界点还应描述界桩号、类型、材质、界桩坐标和高程、界桩与边界线的关系、界桩与方位物的关系、界桩与周围地形要素的关系等内容。知识点4边界线的走向说明边界线走向说明是对边界线走向和边界点位置的文字描述，是边界协议书的核心内容。边界线走向说明与边界协议书附图配合使用。边界线走向说明的编写内容一般包括：每段边界线的起讫点、界线延伸的长度、界线依附的地形、界线转折的方向、两界桩间界线长度、界线经过的地形特征点等；边界线走向说明的编写以明确描述边界实地走向为原则。叙述应简明清楚，采用通用的名词术语、地名准确、译名规范，...
