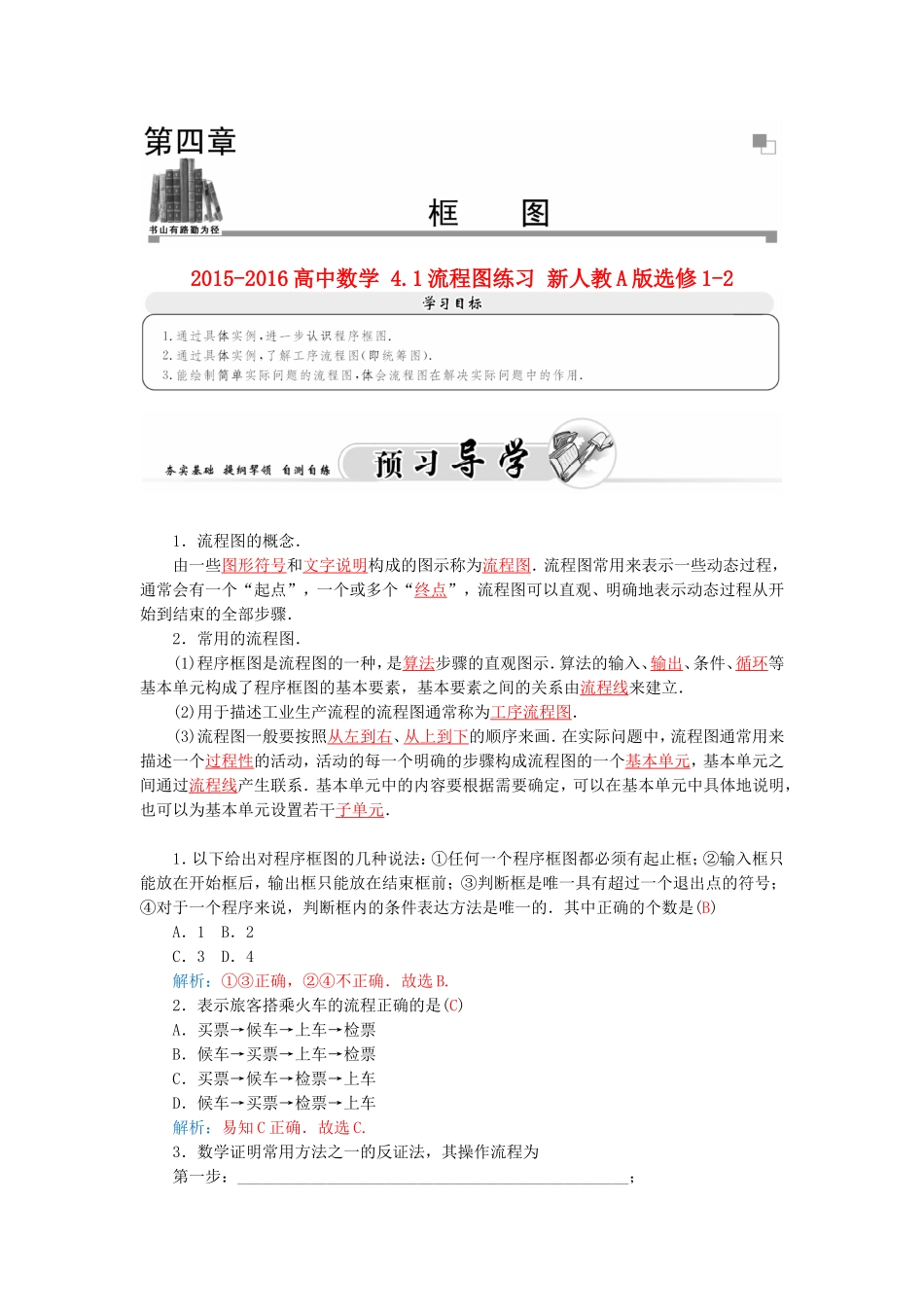

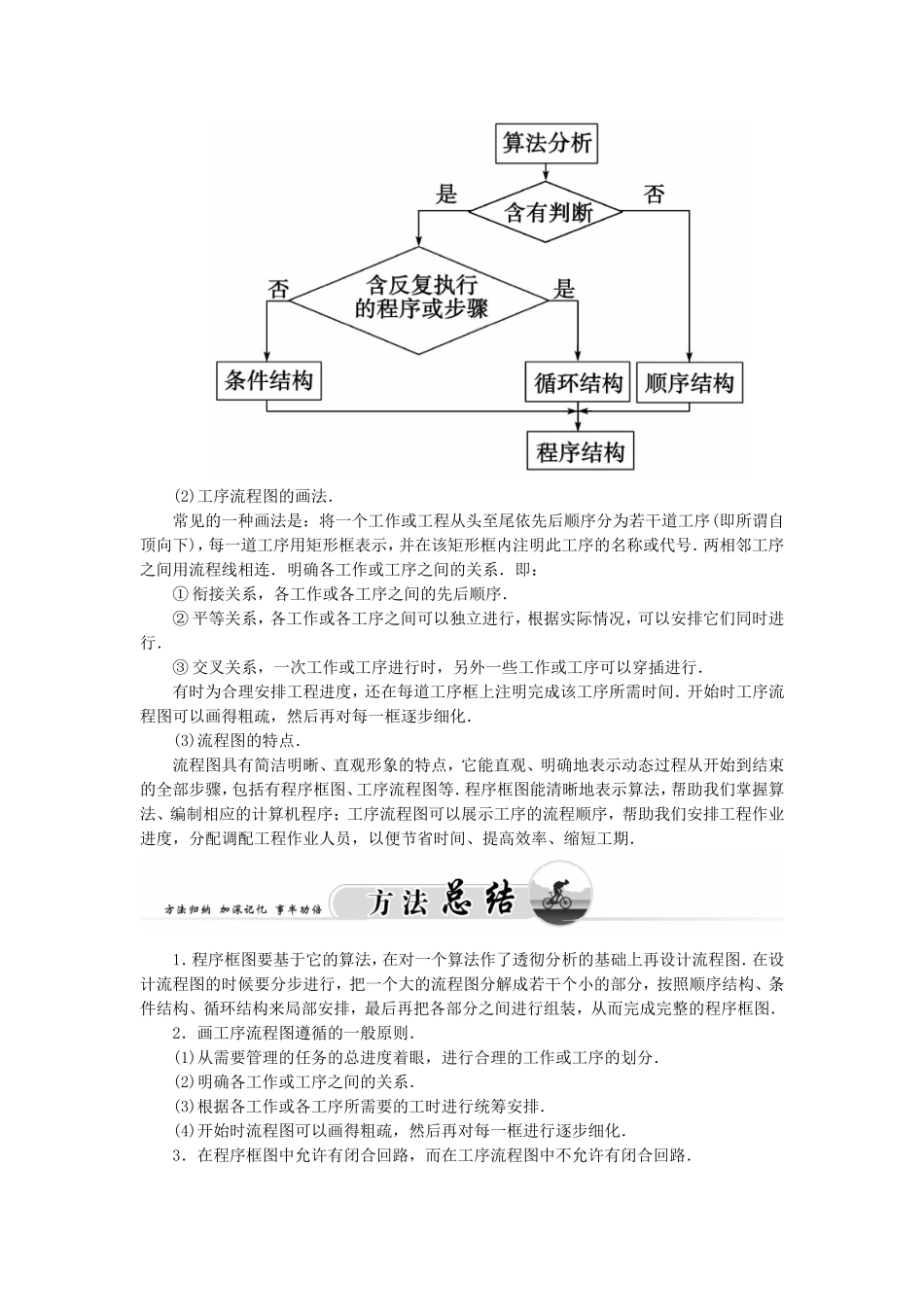

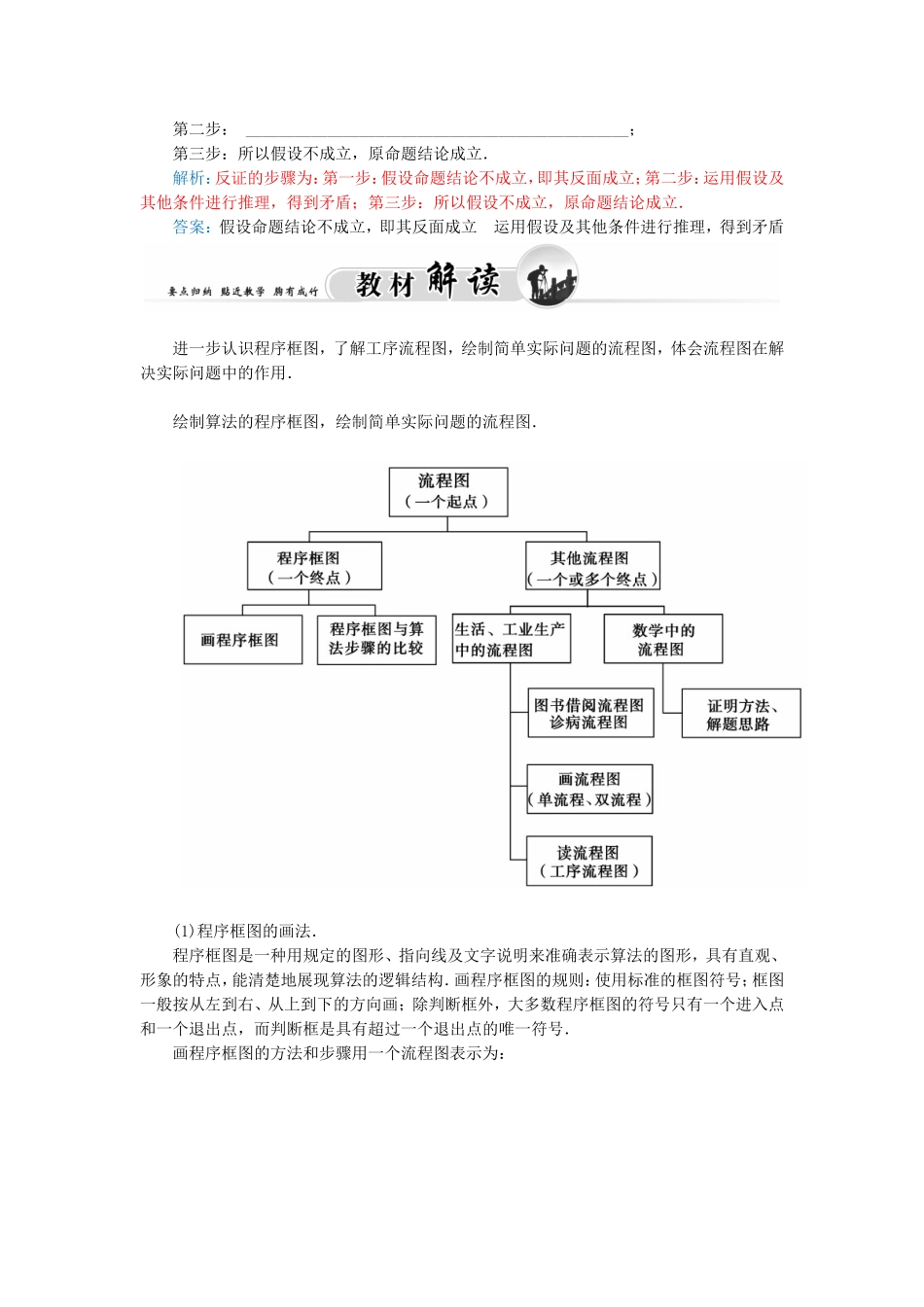

2015-2016高中数学4.1流程图练习新人教A版选修1-21．流程图的概念．由一些图形符号和文字说明构成的图示称为流程图．流程图常用来表示一些动态过程，通常会有一个“起点”，一个或多个“终点”，流程图可以直观、明确地表示动态过程从开始到结束的全部步骤．2．常用的流程图．(1)程序框图是流程图的一种，是算法步骤的直观图示．算法的输入、输出、条件、循环等基本单元构成了程序框图的基本要素，基本要素之间的关系由流程线来建立．(2)用于描述工业生产流程的流程图通常称为工序流程图．(3)流程图一般要按照从左到右、从上到下的顺序来画．在实际问题中，流程图通常用来描述一个过程性的活动，活动的每一个明确的步骤构成流程图的一个基本单元，基本单元之间通过流程线产生联系．基本单元中的内容要根据需要确定，可以在基本单元中具体地说明，也可以为基本单元设置若干子单元．1．以下给出对程序框图的几种说法：①任何一个程序框图都必须有起止框；②输入框只能放在开始框后，输出框只能放在结束框前；③判断框是唯一具有超过一个退出点的符号；④对于一个程序来说，判断框内的条件表达方法是唯一的．其中正确的个数是(B)A．1B．2C．3D．4解析：①③正确，②④不正确．故选B.2．表示旅客搭乘火车的流程正确的是(C)A．买票→候车→上车→检票B．候车→买票→上车→检票C．买票→候车→检票→上车D．候车→买票→检票→上车解析：易知C正确．故选C.3．数学证明常用方法之一的反证法，其操作流程为第一步：________________________________________________；第二步：_______________________________________________；第三步：所以假设不成立，原命题结论成立．解析：反证的步骤为：第一步：假设命题结论不成立，即其反面成立；第二步：运用假设及其他条件进行推理，得到矛盾；第三步：所以假设不成立，原命题结论成立．答案：假设命题结论不成立，即其反面成立运用假设及其他条件进行推理，得到矛盾进一步认识程序框图，了解工序流程图，绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．绘制算法的程序框图，绘制简单实际问题的流程图．(1)程序框图的画法．程序框图是一种用规定的图形、指向线及文字说明来准确表示算法的图形，具有直观、形象的特点，能清楚地展现算法的逻辑结构．画程序框图的规则：使用标准的框图符号；框图一般按从左到右、从上到下的方向画；除判断框外，大多数程序框图的符号只有一个进入点和一个退出点，...
