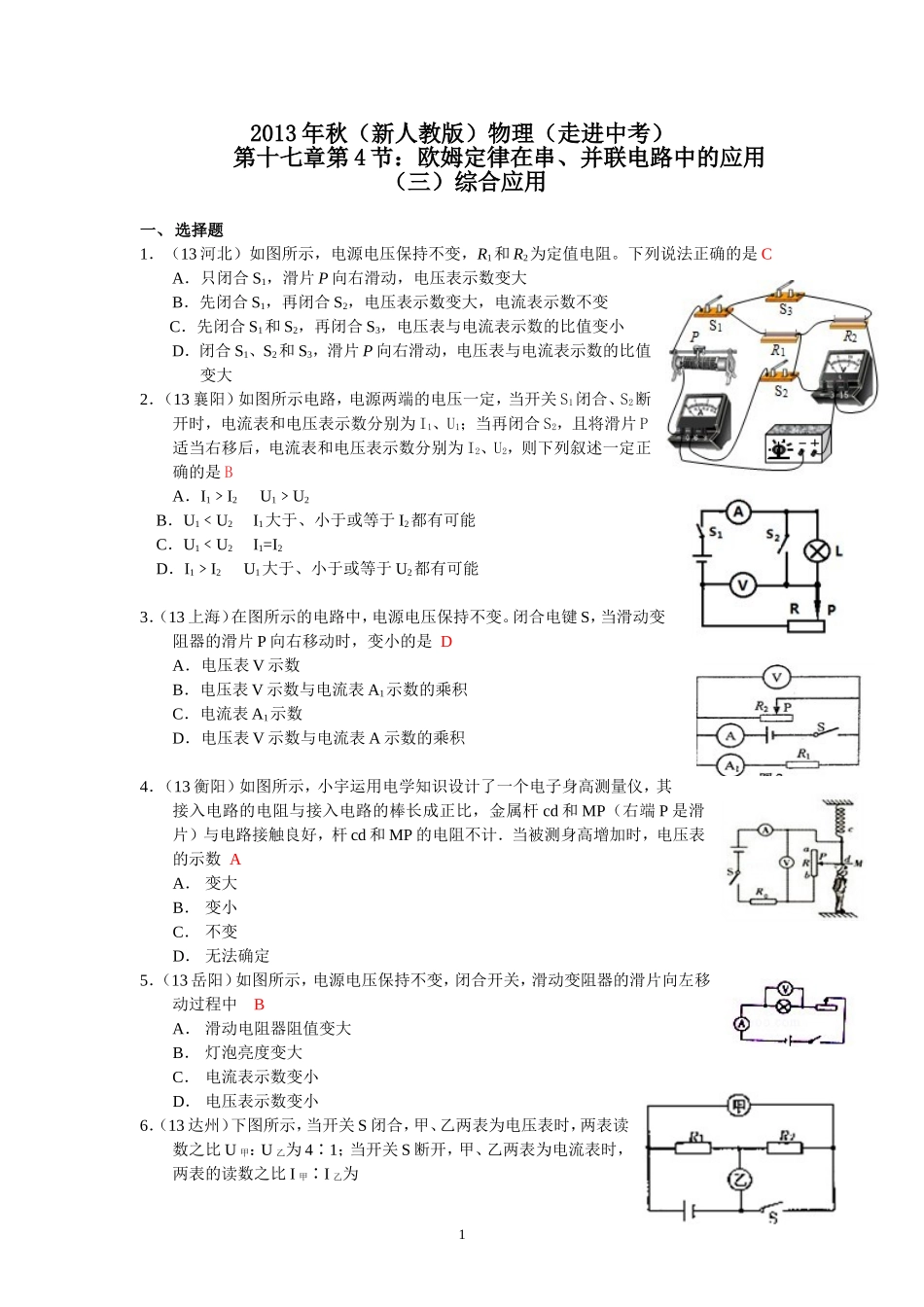

2013年秋（新人教版）物理（走进中考）第十七章第4节：欧姆定律在串、并联电路中的应用（三）综合应用一、选择题1．（13河北）如图所示，电源电压保持不变，R1和R2为定值电阻。下列说法正确的是CA．只闭合S1，滑片P向右滑动，电压表示数变大B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大2．（13襄阳）如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是BA．I1﹥I2U1﹥U2B．U1﹤U2I1大于、小于或等于I2都有可能C．U1﹤U2I1=I2D．I1﹥I2U1大于、小于或等于U2都有可能3．（13上海）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是DA．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积4．（13衡阳）如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数AA．变大B．变小C．不变D．无法确定5．（13岳阳）如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中BA．滑动电阻器阻值变大B．灯泡亮度变大C．电流表示数变小D．电压表示数变小6．（13达州）下图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为1A．4∶3B．3∶2C．3∶4D．3∶17．（13内江）如四所示，电源电压为4．5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是BA．ΔU1=0VΔU2=2VΔU3=1VB．ΔU1=0VΔU2=2VΔU3=2VC．ΔU1=0.5VΔU2=1VΔU3=1.5VD．ΔU1=0.2VΔU2=1VΔU3=0.8V8.（13武汉）如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻。闭合开关S、滑片P向左滑动：当电流表示数变化量的绝对值为ΔI时，电压表示数变化量的绝对值为ΔU；当电流表示数变化量的绝对值为ΔI′时，电压表示数变化量的绝对值为ΔU′。若ΔI<ΔI′，则AA.IUIUB.IU...
