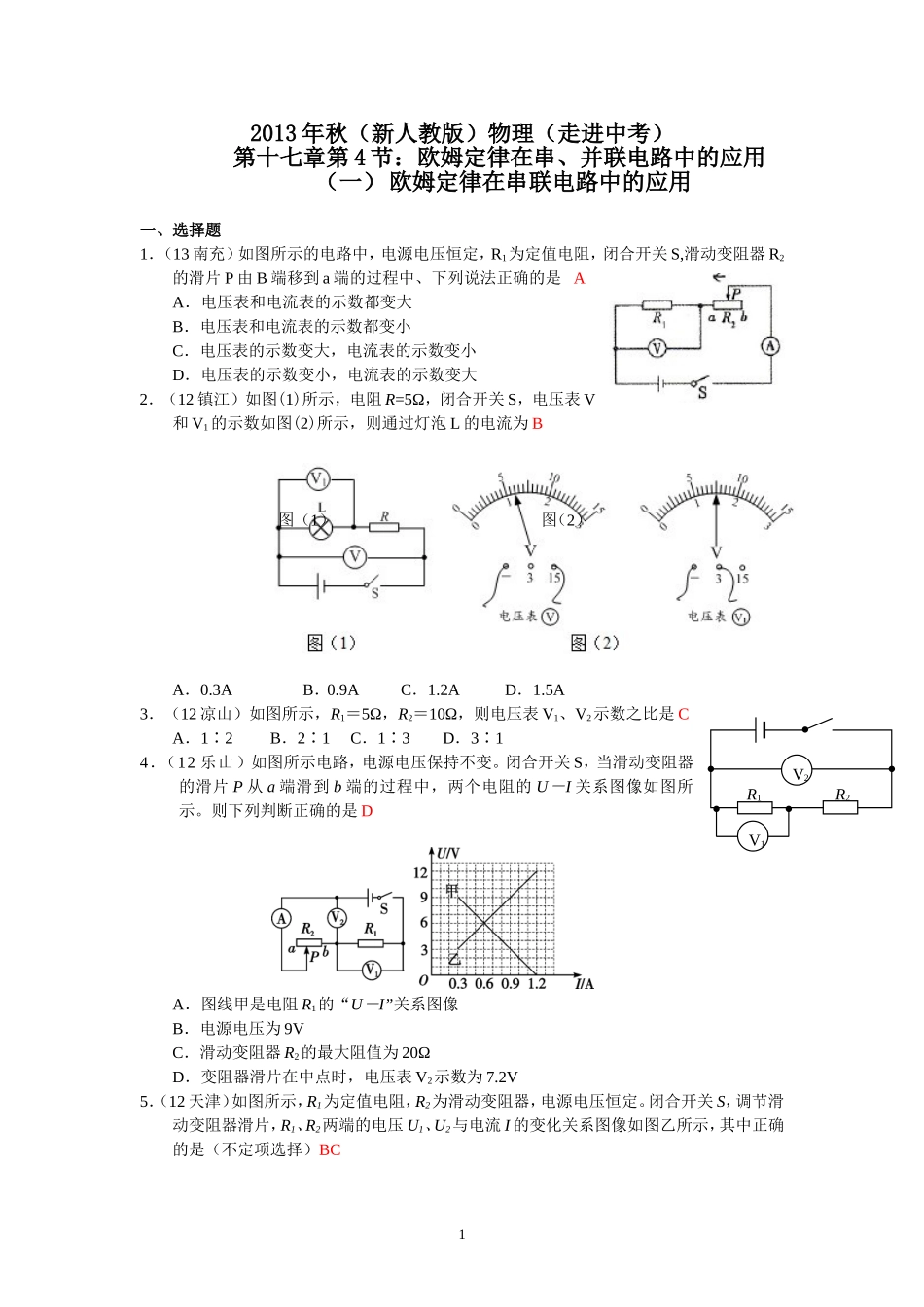

V2V1R1R22013年秋（新人教版）物理（走进中考）第十七章第4节：欧姆定律在串、并联电路中的应用（一）欧姆定律在串联电路中的应用一、选择题1．（13南充）如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是AA．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大2．（12镇江）如图(1)所示，电阻R=5Ω，闭合开关S，电压表V和V1的示数如图(2)所示，则通过灯泡L的电流为B图（1）图（2）A．0.3AB．0.9AC．1.2AD．1.5A3．（12凉山）如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是CA．1∶2B．2∶1C．1∶3D．3∶14．（12乐山）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U－I关系图像如图所示。则下列判断正确的是DA．图线甲是电阻R1的“U－I”关系图像B．电源电压为9VC．滑动变阻器R2的最大阻值为20ΩD．变阻器滑片在中点时，电压表V2示数为7.2V5．（12天津）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图像如图乙所示，其中正确的是（不定项选择）BC16．（11泰安）两电阻的阻值分别为10Ω和20Ω，它们串联的总电阻为DA．6.7ΩB．10ΩC．20ΩD．30Ω7．（11怀化）两个组织分别为6Ω和3Ω的电阻，串联接在9V的电源两端，闭合开关后，电路中的电流为CA．6AB．3AC．1AD．0.5A8．（11龙岩）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是AA．UAB＞UBCIAB＝IBCB．UAB＜UBCIAB＝IBCC．UAB＞UBCIAB＜IBCD．UAB＝UBCIAB＜IBC9．（11桂林）如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。则下列判断正确的是DA．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A10．（11达州）如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为AA．1：4B．4：1C．1：5D．5：111．（11乐山）现有一个电压为3V的电源和三个相同的电阻，连接在黑匣子内，其外部有4...
