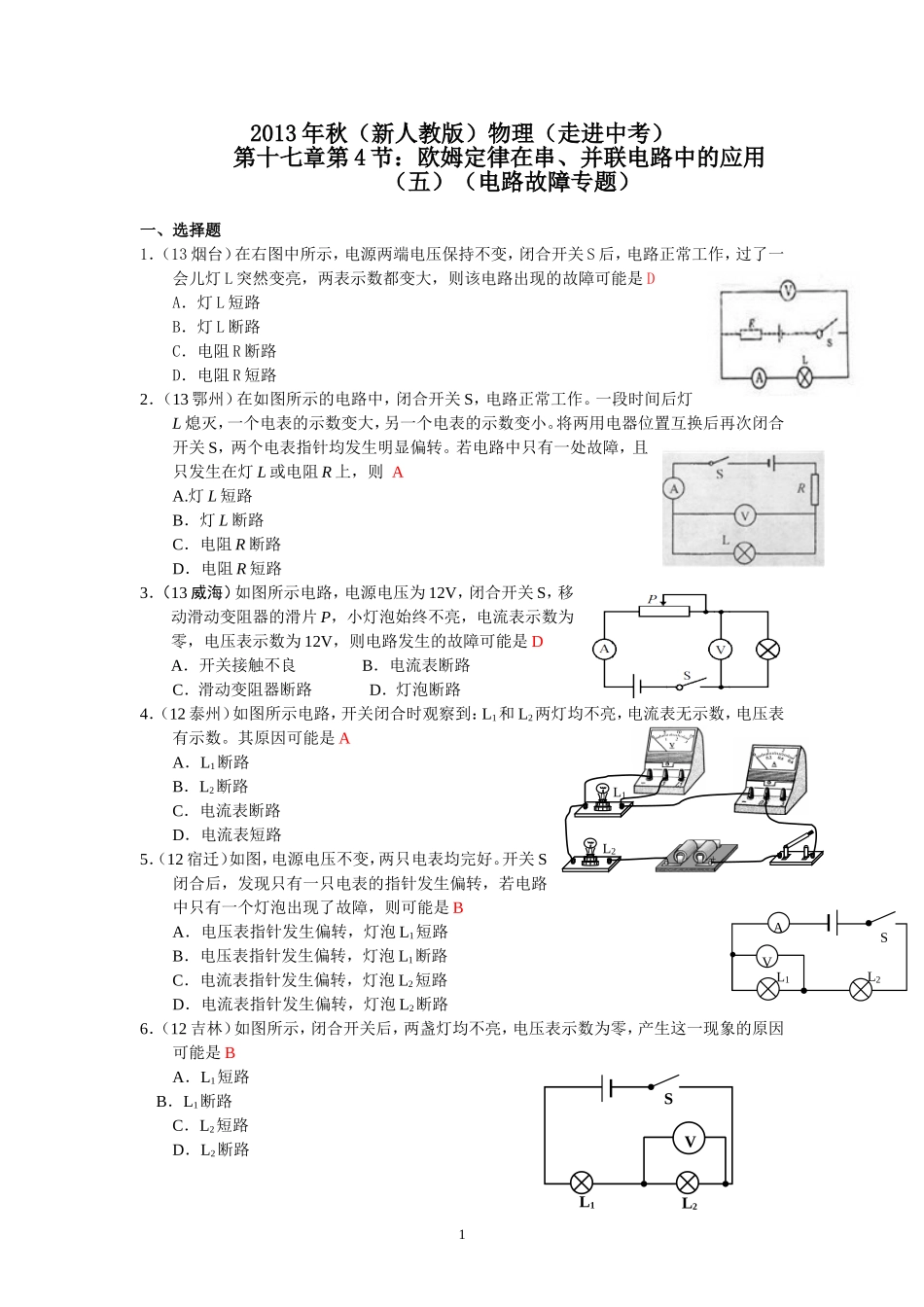

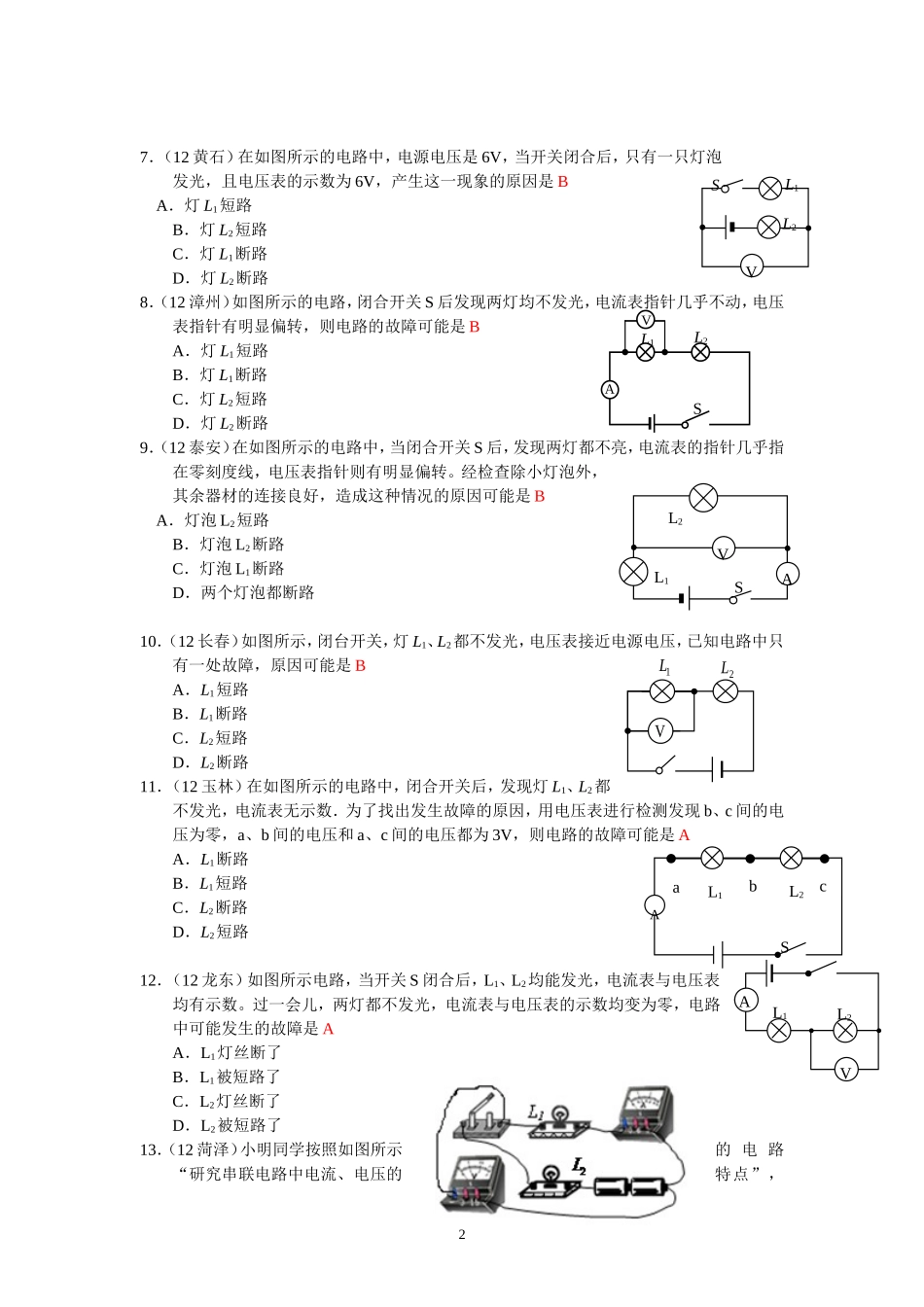

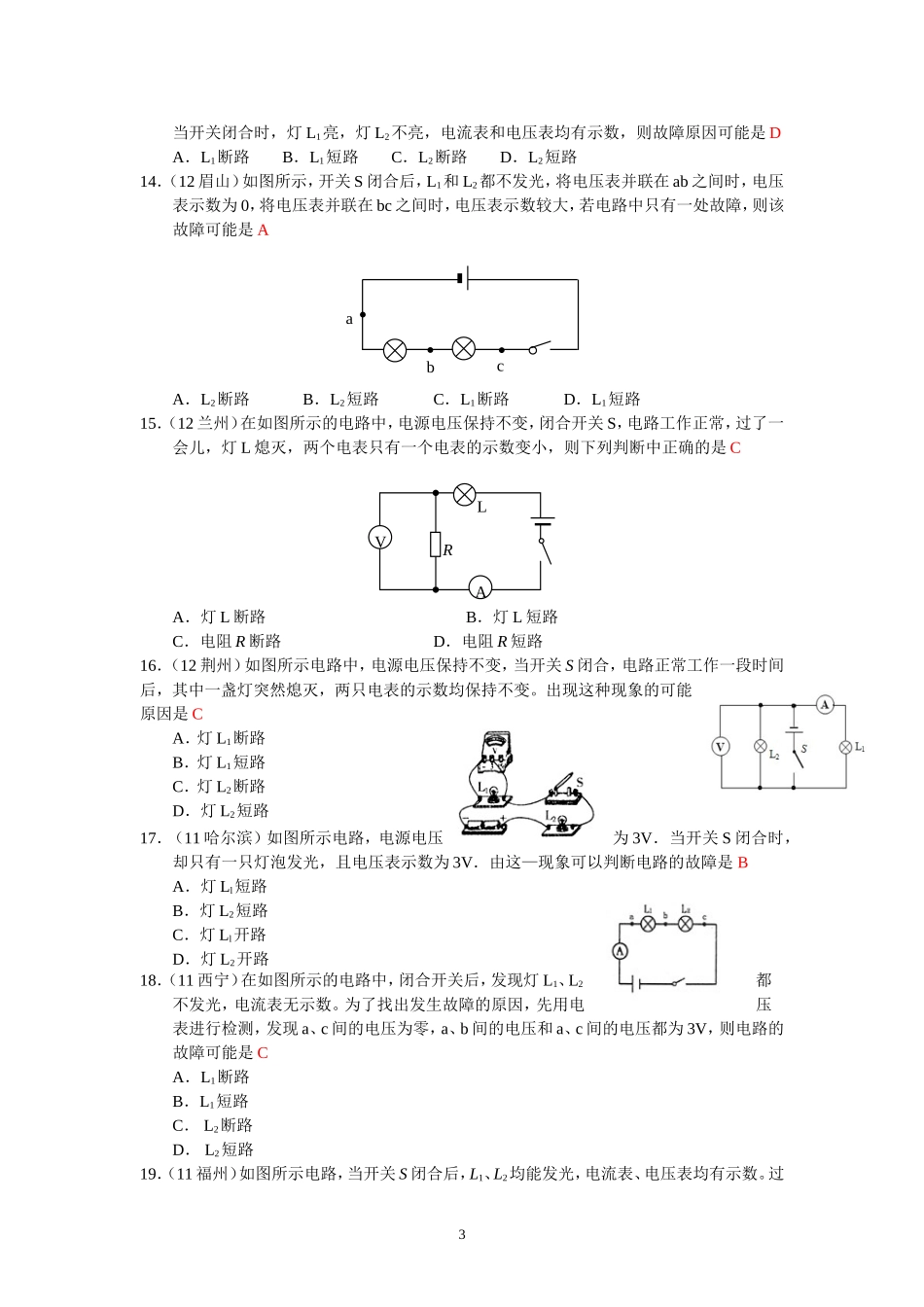

L1L2VL2L1S2013年秋（新人教版）物理（走进中考）第十七章第4节：欧姆定律在串、并联电路中的应用（五）（电路故障专题）一、选择题1．（13烟台）在右图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是DA．灯L短路B．灯L断路C．电阻R断路D．电阻R短路2．（13鄂州）在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则AA.灯L短路B．灯L断路C．电阻R断路D．电阻R短路3．（13威海）如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是DA．开关接触不良B．电流表断路C．滑动变阻器断路D．灯泡断路4．（12泰州）如图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数。其原因可能是AA．L1断路B．L2断路C．电流表断路D．电流表短路5．（12宿迁）如图，电源电压不变，两只电表均完好。开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是BA．电压表指针发生偏转，灯泡L1短路B．电压表指针发生偏转，灯泡L1断路C．电流表指针发生偏转，灯泡L2短路D．电流表指针发生偏转，灯泡L2断路6．（12吉林）如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是BA．L1短路B．L1断路C．L2短路D．L2断路1AVL1L2S1L2LVAVL1L2AL1L2SVVL1L2S7．（12黄石）在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是BA．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．（12漳州）如图所示的电路，闭合开关S后发现两灯均不发光，电流表指针几乎不动，电压表指针有明显偏转，则电路的故障可能是BA．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路9．（12泰安）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是BA．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路10．（12长春）如图所示，闭台开关，灯L1、L2都不发光，电压表接近电源电压，已...
