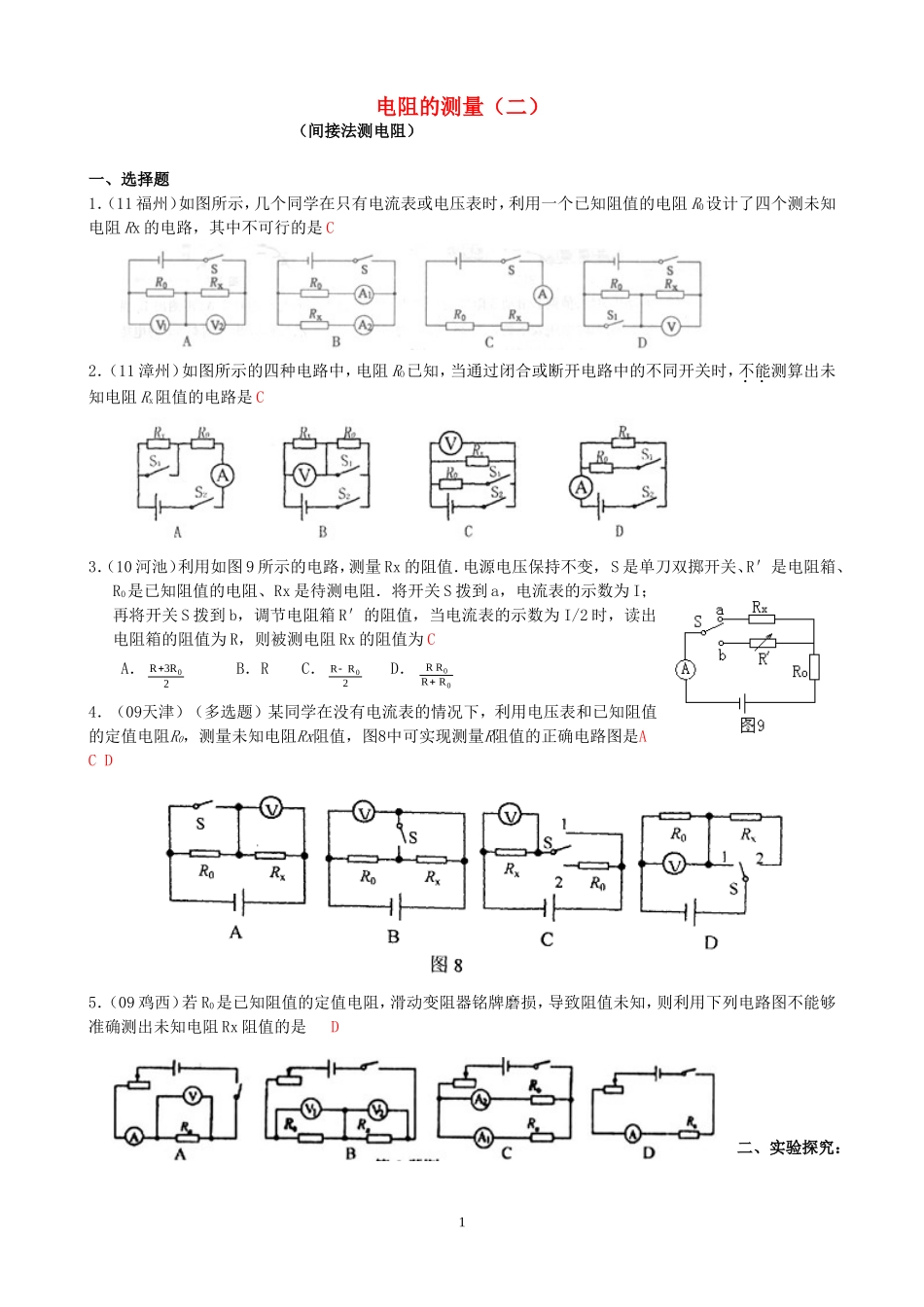

电阻的测量（二）（间接法测电阻）一、选择题1．（11福州）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是C2．（11漳州）如图所示的四种电路中，电阻RO已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是C3．（10河池）利用如图9所示的电路，测量Rx的阻值．电源电压保持不变，S是单刀双掷开关、R＇是电阻箱、R0是已知阻值的电阻、Rx是待测电阻．将开关S拨到a，电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R，则被测电阻Rx的阻值为CA．0R3R2B．RC．0RR2D．00RRRR4．（09天津）（多选题）某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图8中可实现测量R阻值的正确电路图是ACD5．（09鸡西）若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是D二、实验探究：11．（13东营）为测量电阻Rx的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。从中选择器材按下述要求完成实验。（1）将所设计的电路图画在方框内；（2）写出实验步骤；（3）利用测得数据写出待测电阻Rx的表达式：Rx=。方法一：（1）电路图如图：（2）实验步骤：①按电路图连接电路。②闭合开关S1，断开开关S2，读出此时电流表的示数I1。③闭合开关S2，断开开关S1，读出此时电流表的示数I2。④根据所测数据计算得出Rx的阻值。（3）1x02=IRRI方法二：（1）电路图如图（2）实验步骤：①按电路图连接电路。②闭合开关S1、S2，读出此时电流表的示数I1。③闭合开关S1，断开开关S2，读出此时电流表的示数I2。④根据所测数据计算得出Rx的阻值。（3）12x02=IIRRI2．（13陕西）有三个阻值不同的完好电阻1R、2R和3R，小华想利用图-1电路测量1R的阻值．（1）测量电阻的实验原理是。（2）根据图-1，用笔画线替代导线，将图-2实物图连接完整。图-1图-2（3）正确连接实物电路图后，开关S闭合前应将滑片P置于；闭合开关S后，小华发现，无论怎样移动滑片P，电压表和电流表都有示数且不变．经过检查各元件连接正确，故障应是滑动变阻器（选填“断路”或“短路”）．（4）为使1R的测量结果准确，需要获得多组1R两端电压值及通过1R的电流值．在不改变电源...
