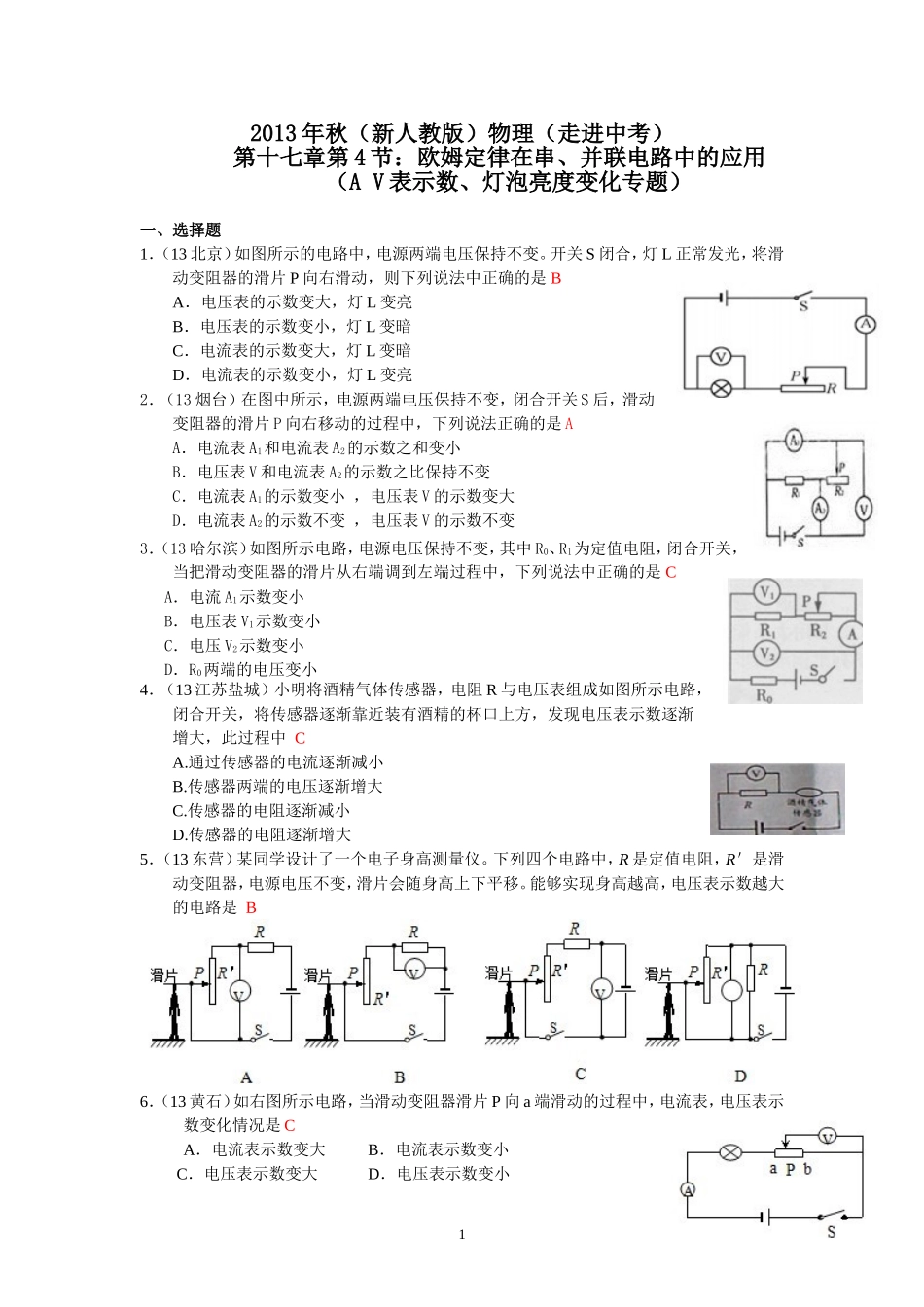

2013年秋（新人教版）物理（走进中考）第十七章第4节：欧姆定律在串、并联电路中的应用（AV表示数、灯泡亮度变化专题）一、选择题1．（13北京）如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是BA．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮2．（13烟台）在图中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是AA．电流表A1和电流表A2的示数之和变小B．电压表V和电流表A2的示数之比保持不变C．电流表A1的示数变小，电压表V的示数变大D．电流表A2的示数不变，电压表V的示数不变3．（13哈尔滨）如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是CA．电流A1示数变小B．电压表V1示数变小C．电压V2示数变小D．R0两端的电压变小4．（13江苏盐城）小明将酒精气体传感器，电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中CA.通过传感器的电流逐渐减小B.传感器两端的电压逐渐增大C.传感器的电阻逐渐减小D.传感器的电阻逐渐增大5．（13东营）某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是B6．（13黄石）如右图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是CA．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小17．（13山西）右图是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则DA．酒精浓度越高，电压表示数越大B．酒精浓度越低，电流表示数越小C．酒精浓度越高，电源电压与电流表示数的乘积越小D．酒精浓度越低，电压表与电流表示数比值越小8．(13荆门)如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）DA．电流表示数变大B．电压表示数变大C．电压表和电流表示数的比值变大D．电压表和电流表的示数都变小9．（13乐山）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑...
