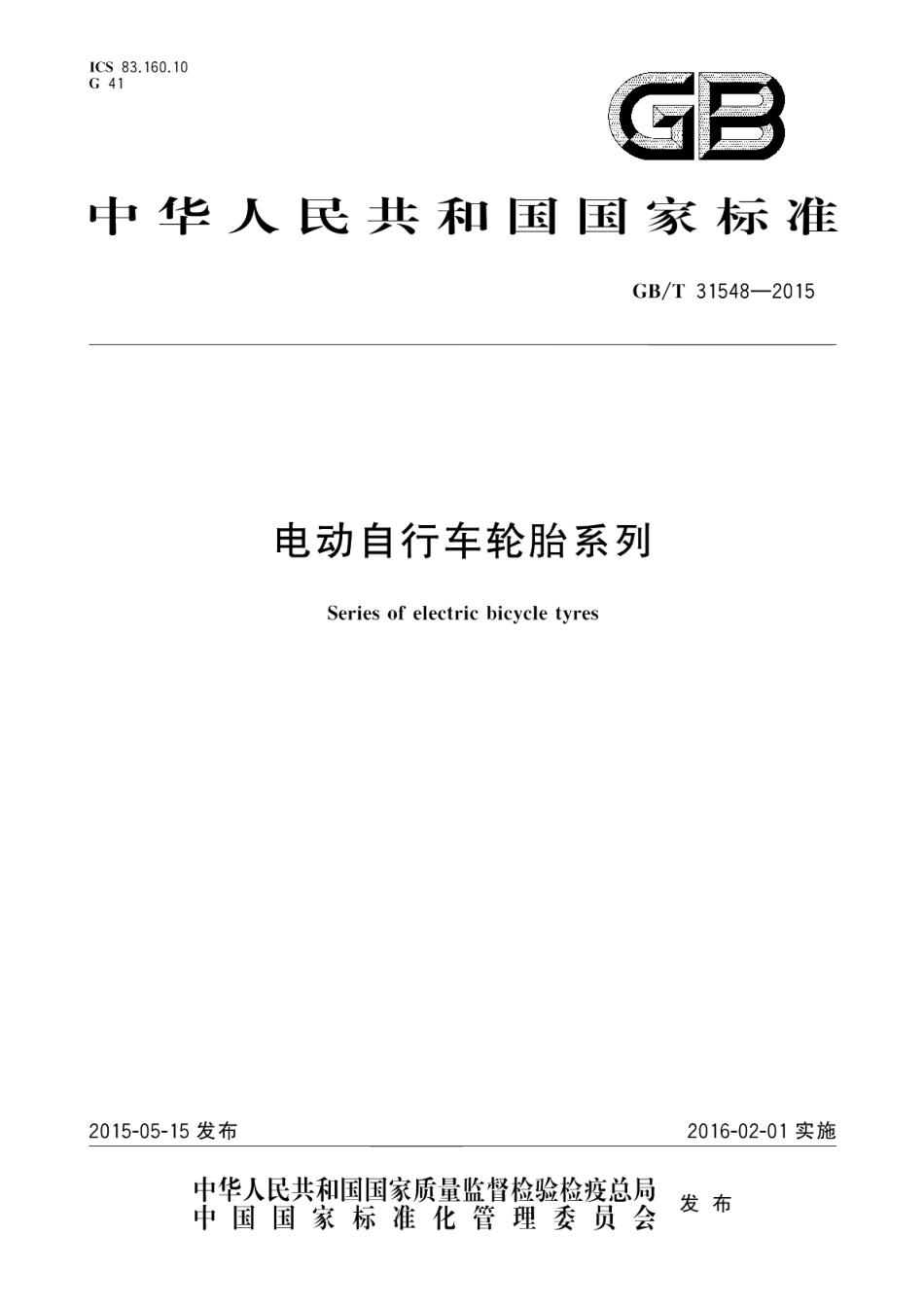

ICS     83.160.10 G    41

中华人民共和国国家标准

GB/T 31548—2015

电动自行车轮胎系列

Series of electric bicycle tyres

2015-05-15发布                              2 0 1 6 - 0 2 - 0 1 实 施

中华人民共和国国家质量监督检验检疫总局 中 国 国 家 标 准 化 管 理 委 员 会

发 布

GB/T  31548—2015

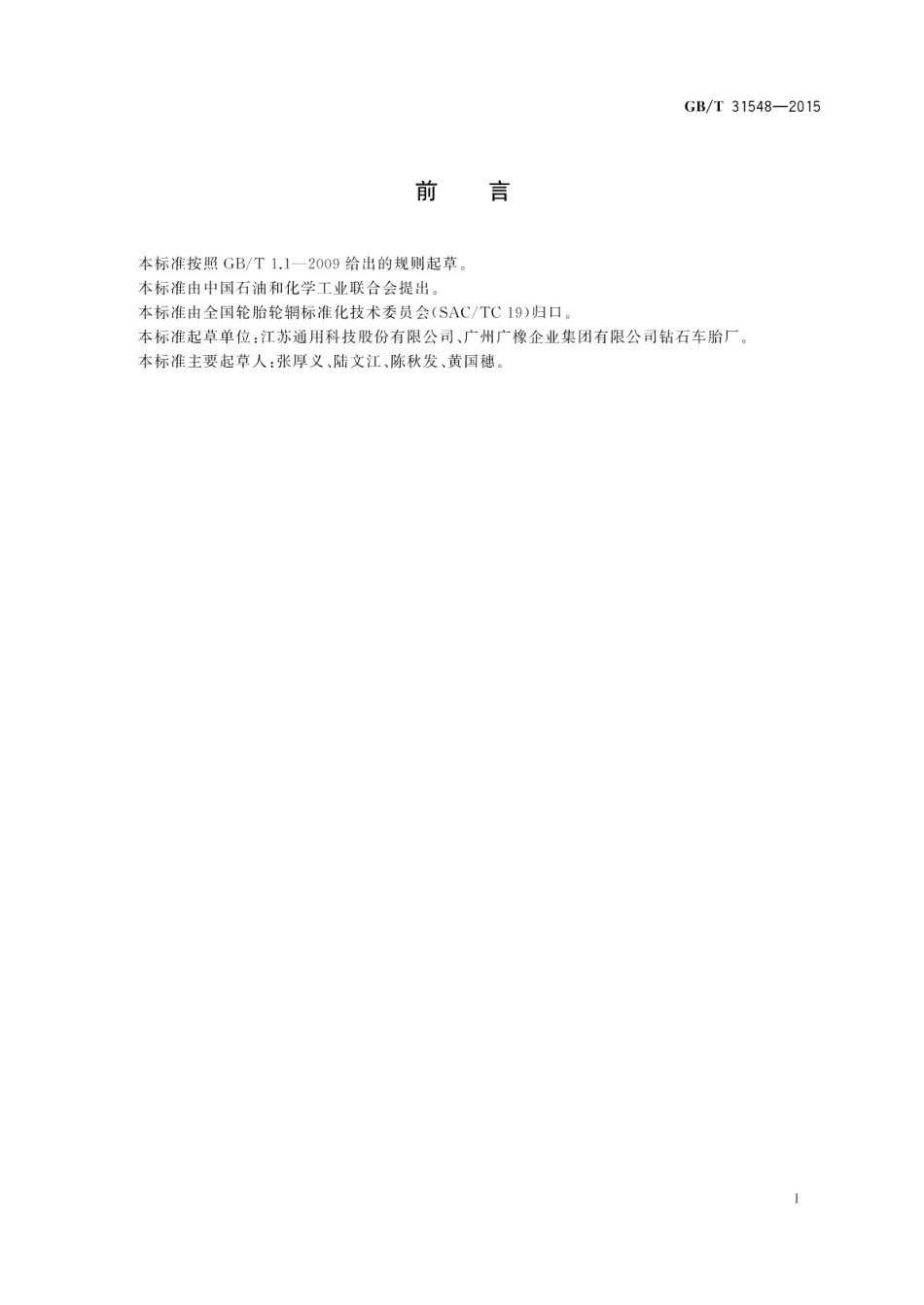

前     言

本标准按照GB/T    1.1—2009 给出的规则起草。

本标准由中国石油和化学工业联合会提出。

本标准由全国轮胎轮辋标准化技术委员会(SAC/TC   19)归口。

本标准起草单位：江苏通用科技股份有限公司、广州广橡企业集团有限公司钻石车胎厂.

本标准主要起草人：张厚义、陆文江、陈秋发、黄国穗。

GB/T      31548—2015

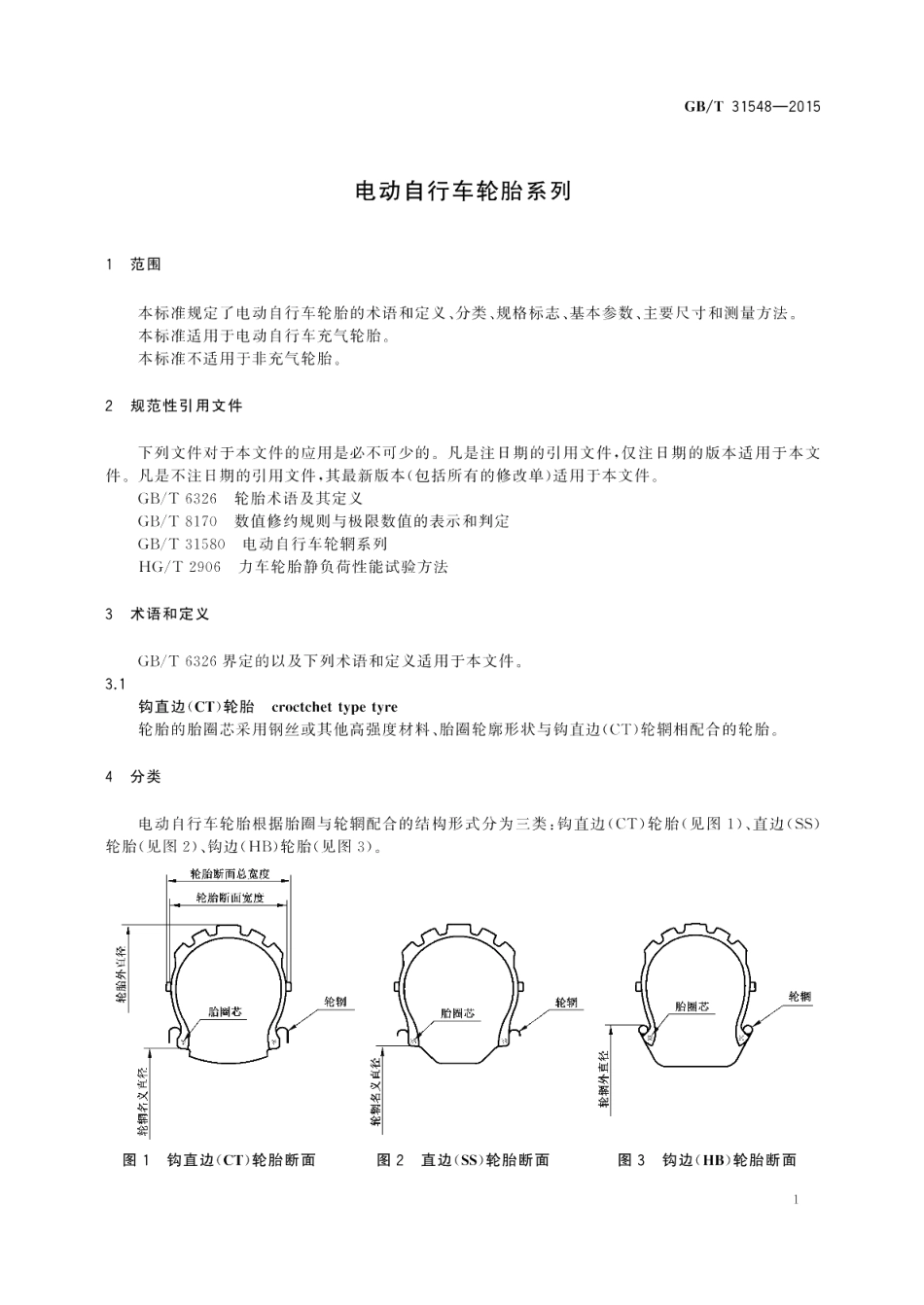

电动自行车轮胎系列

1  范 围

本标准规定了电动自行车轮胎的术语和定义、分类、规格标志、基本参数、主要尺寸和测量方法， 本标准适用于电动自行车充气轮胎。

本标准不适用于非充气轮胎。

2  规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T     6326    轮胎术语及其定义

GB/T   8170 数值修约规则与极限数值的表示和判定

GB/T     31580    电动自行车轮辋系列

HG/T     2906     力车轮胎静负荷性能试验方法

3  术语和定义

GB/T     6326 界定的以及下列术语和定义适用于本文件。

3.1

钩 直 边(CT  轮胎  croctchet type tyre

轮胎的胎圈芯采用钢丝或其他高强度材料、胎圈轮廓形状与钩直边(CT) 轮辋相配合的轮胎。

4  分类

电动自行车轮胎根据胎圈与轮辋配合的结构形式分为三类；钩直边(CT)   轮胎(见图1)、直边(SS) 轮胎(见图2)、钩边(HB)  轮胎(见图3)。

图 1  钩 直 边(CT) 轮胎断面        图 2  直 边(SS) 轮胎断面          图 3  钩 边(HB) 轮胎断面

GB/T  31548—2015

5  规格标志、基本参数和主要尺寸

5.1 通则

钩直边轮胎、直边轮胎、钩边轮胎主要尺寸的计算见附录A。

新轮胎断面宽度(S) 超过54mm 的规格轮胎应咨询配套厂商，其基本参数和主要尺寸参见附录B。 本标准所列规格以外的轮胎，可按照附录 A 的计算原则，由供需双方商定。

5.2    钩直边(CT) 轮胎和直边(SS) 轮胎

5.2.1 钩直边轮胎和直边轮胎规格的标志

钩直边轮胎和直边轮胎规格的标志应包括下列内容；

a)  轮胎名义断面宽度(Sg)—— 用毫米(mm) 表示；

b)     轮胎结构标记—-用“-”符号表示；

c)    轮辋名义直径(D,)——   用毫米(mm)  表示。

钩直边轮胎应安装在该轮胎对应的钩直边轮辋上，见 GB/T    31580, 为确保轮辋的正确使用，并为 兼顾使用习惯，轮胎规格标志相对应的旧式标志用括号括上，加在该轮胎标志之后。

示例：名义断面宽度47 mm, 配合于轮辆名义直径406 mm 的钩直边轮胎，其旧式标志为20×1.75,应标志为；

47-406(20×1.75)。

5.2.2 钩直边轮胎和直边轮胎基本参数和主要尺寸

钩直边轮胎和直边轮胎的规格、基本参数和主要尺寸应符合表1的规定。

表 1 钩直边轮胎和直边轮胎

GB/T  31548—2015

表 1 (续》

5.3    钩边(HB) 轮胎

5.3.1 钩边轮胎规格的标志

钩边轮胎规格的标志应包括下列内容；

a)  轮胎外直径代号——用整偶数表示；

b)  轮胎结构标记——用“×”符号表示；

c)     轮胎断面宽度代号——用带两位或三位小数的数字表示，并且该数字必须是5的倍数。 示例：外直径代号20、断面宽度代号1,75的钩边轮胎应标志为：20×1,75。

5.3.2 钩边轮胎基本参数和主要尺寸

钩边轮胎的规格、基本参数和主要尺寸应符合表2的规定。

表 2 钩边轮胎

5.4  新轮胎最大、最小尺寸

5.4.1    新轮胎最大断面宽度 (S) 、  最小断面宽度(S)

Smax=S(1+a)                                (1)

S.-S(1-a)                                       (2)

式(1)和式(2)中：

S      -— 新轮胎最大断面宽度，单位为毫米(mm);

S  ——新轮胎断面宽度，单位为毫米(mm);

a      —0,05;

S——   新轮胎最小断面宽度，单位为毫米(mm)。

5.4.2    新轮胎最大外直径(D    )、最小外直径(D)

Da=2     H (1+  b )+D,                         (3)

D=2       H (1-   b )+D,                         (4)

式(3)和式(4)中；

D..——   新轮胎最大外直径，单位为毫米(mm);

H        —-新轮胎断面高度，单位为毫米(mm);

b       ——0,05;

D,——  轮辋名义直径，单位为毫米(mm);

D.——    新轮胎最小外直径，单位为毫米(mm)。

5.5    安装在允许轮辆上的新轮胎断面宽度的修正值

安装在允许轮辋上的新轮胎断面宽度的修正值为测量轮辋与允许轮辋名义内宽之差的0.4倍， 6    测量方法

轮胎尺寸的测量按 HG /T  2906的规定进行。

GB/T   31548—2015

附  录  A

(规范性附录) 轮胎尺寸的计算

A.1  钩直边轮胎和直边轮胎尺寸的计算 A.1.1 新轮胎尺寸计算

A.1.1.1    新轮胎断面宽度(S)

S=S-3                                   …………………………(A.1)

式中：

s—— 新轮胎断面宽度，单位为毫米(mm);

Sx——轮胎名义断面宽度，单位为毫米(mm)。

A.1.1.2  新轮胎断面高度(H)

H=S+K                                …………………………(A.2)

式中：

H—— 新轮胎断面高度，单位为毫米(mm);

K——增加高度，取值2mm~3.5mm(S      为54 mm 及以下)。

A.1.1.3  新轮胎外直径(D₅)

D 。=D,+2H                           …………………………(A.3)

式中；

D.—— 新轮胎外直径，单位为毫米(mm);

D,——轮辋名义直径，单位为毫米(mm),

A.1.2 轮胎最大使用尺寸的计算

A.1.2.1  轮胎最大使用断面宽度(W)

W...-S+3                                …………………………(A.4)

式中；

W——    轮胎最大使用断面宽度.单位为毫米(mm),   包括了防擦线、标志、装饰图案、制造公差和

使用胀大。

A.1.2.2  轮胎最大使用外直径(D    )

Do     =D,+2H+6                          …………………………(A.5)

式中：

De——   轮胎最大使用外直径，单位为毫米(mm),  包括了制造公差和使用胀大。

A.2    钩边轮胎尺寸的计算

A.2.1    新轮胎断面宽度(S)

S-   Sg/0.039     5                     …………………………(A.6)

式中；

s——  新轮胎断面宽度，单位为毫米(mm);

S—     轮胎断面宽度代号。

计算结果按 GB / T  8170取整数值。

A.2.2    新轮胎断面高度(H)

H=0.88   S                          …………………………(A.7)

式中：

H—— 新轮胎断面高度，单位为毫米(mm)。

计算结果按 GB / T  8170取整数值。

A.2.3    新轮胎外直径(D₅)

D 。-D₂+2     H                        …………………………(A,8)

式中：

D …… 新轮胎外直径，单位为毫米(mm);

D:—— 轮辋外直径，单位为毫米(mm )。

A.2.4    轮胎最大使用尺寸

A.2.4.1   轮胎最大使用断面宽度(W)

W … =S+3                              ………………………… (A,9)

式中：

W ………… 包括了防擦线、标志、装饰图案、制造偏差和使用胀大。

A.2.4.2    轮胎最大使用外直径(D    m)

D.=        D。+6                      …………………………(A.10)

式中；

D.——    包括制造偏差和使用胀大。

GB/T  31548—2015

附  录  B

(资料性附录)

新轮胎断面宽度(S) 超过54 mm 的轮胎——基本参数和主要尺寸

新轮胎断面宽度(S) 超过54 mm 的钩直边轮胎和直边轮胎的基本参数和主要尺寸如表B.1 所示。

表 B.1 新轮胎断面宽度(S) 超过54 mm 的钩直边轮胎和直边轮胎
