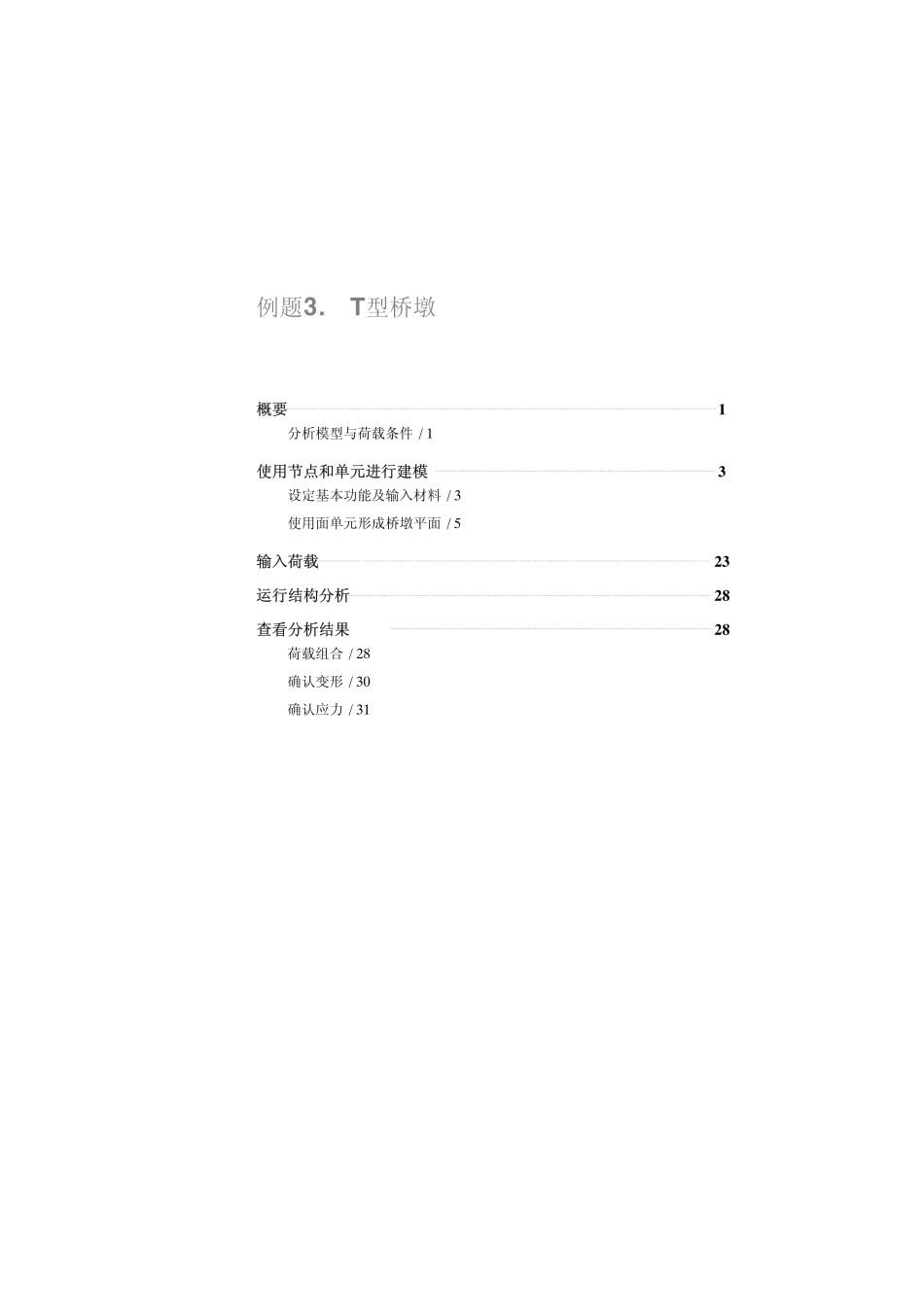

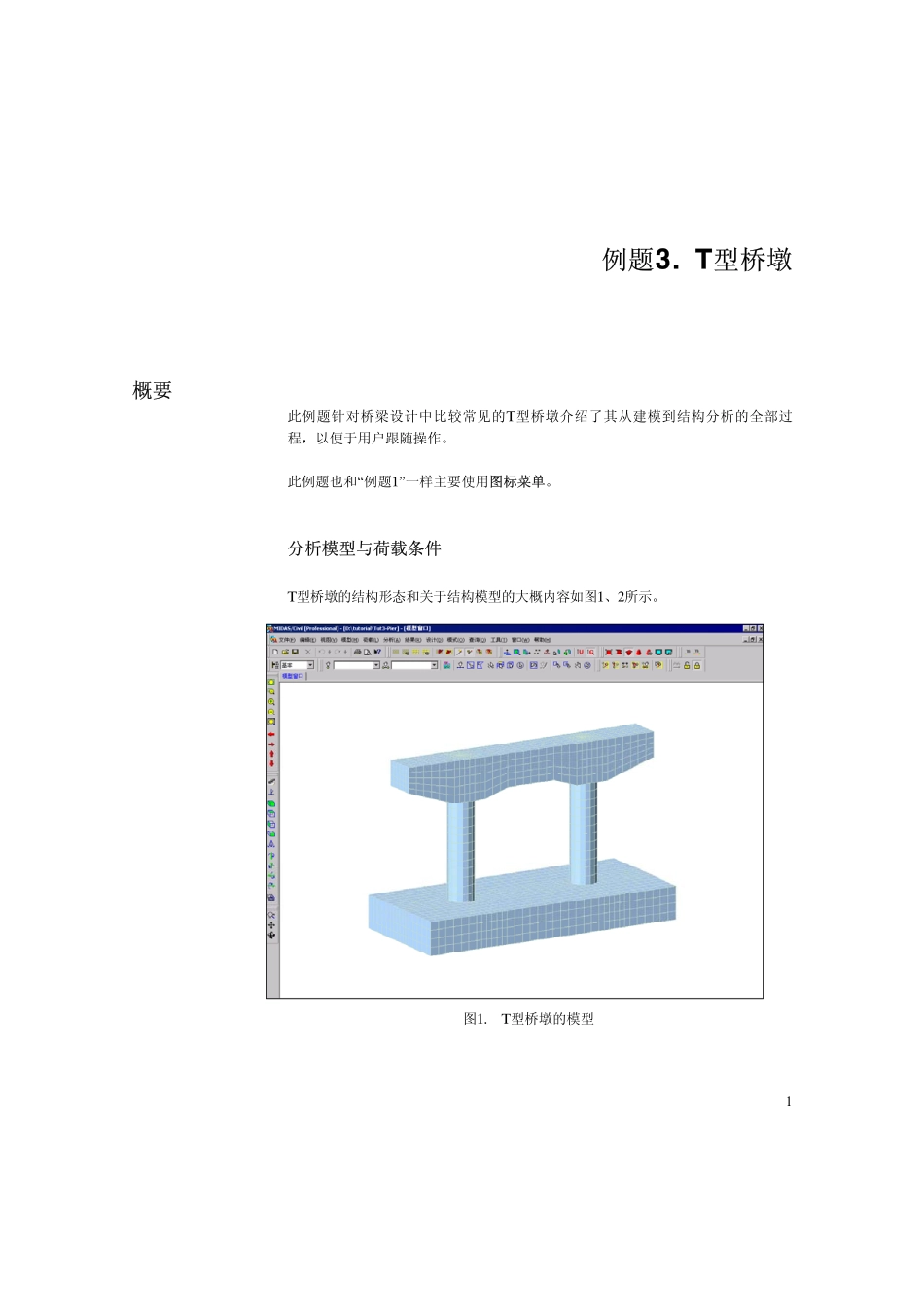

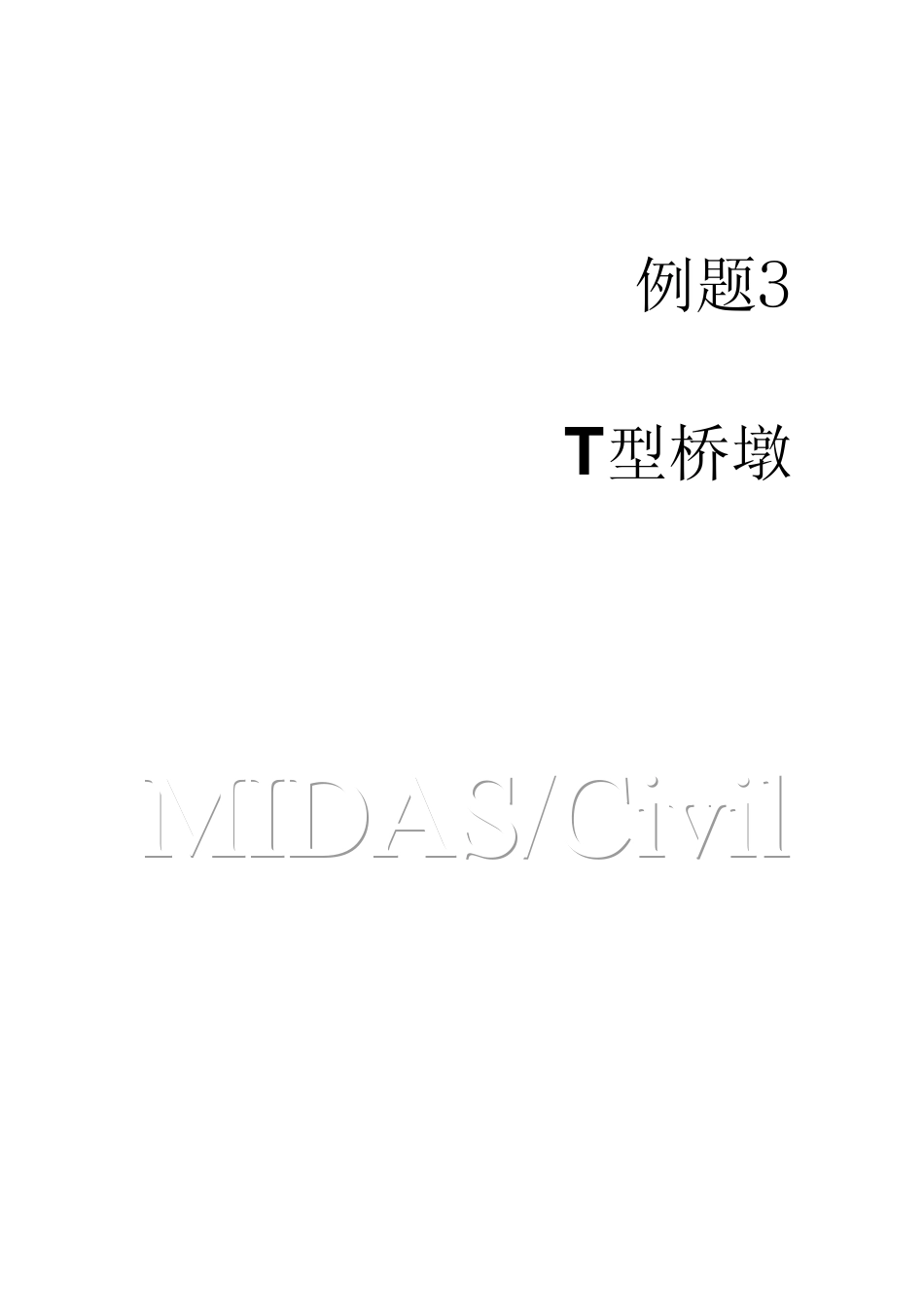

例题3T型桥墩MMMIIIDDDAAASSS///CCCiiivvviiilll例题3.T型桥墩概要1分析模型与荷载条件/1使用节点和单元进行建模3设定基本功能及输入材料/3使用面单元形成桥墩平面/5输入荷载23运行结构分析28查看分析结果28荷载组合/28确认变形/30确认应力/311例题3.T型桥墩概要此例题针对桥梁设计中比较常见的T型桥墩介绍了其从建模到结构分析的全部过程，以便于用户跟随操作。此例题也和“例题1”一样主要使用图标菜单。分析模型与荷载条件T型桥墩的结构形态和关于结构模型的大概内容如图1、2所示。图1.T型桥墩的模型例题2图2.T型桥墩的立面图和侧面图荷载条件考虑垂直荷载(P1)和地震荷载(P2)。�荷载条件1:垂直荷载P1=430kN�荷载条件2:地震荷载P2=516kN对于边界条件，假设桥墩的下部完全固定。作为参考，此例题的目的是以介绍MIDAS/Civil的功能为主的，因此这里所作的假设有可能与实际情况不同。另外在这里省略了前面例题中对MIDAS/Civil的运作所需基本事项的介绍。模型的原点P1P1P1P1P1P1P1P1P2P1单位:mT型桥墩3使用节点和单元进行建模设定基本功能及输入材料为建立桥墩的模型，先打开新文件(新项目)并以‘Pier’为名保存(保存)。所要使用的单位系通过在画面下端的状态条中点击单位选择键()，将其设定为‘kN’和‘m’。此例题也与“例题2.单跨拱桥”一样主要使用图标菜单来建模。将各种图标显示于画面上的方法请参考例题2。桥墩的材料特性按以下输入。图3.输入材料的对话窗口图4.输入材料数据1.点击材料2.在图3中点击3.在一般的材料号输入栏确认‘1’(参考图4)4.在类型选择栏选择‘混凝土’5.在混凝土的钢材选择栏中选择‘GB(RC)’6.在数据库选择栏中选择‘C25’例题47.点击键8.点击键本例题中不使用对桥墩直接利用实体单元建模的方法，而是主要采用将面单元按一定方向扩展(Extrude)来形成实体单元的功能。建模的步骤如下。�将基础下端的平面按四边形面单元建模。此时对于即将扩展为柱子的部分，考虑柱子的形状将其建立为圆形面单元。�把所建立的下部平面(面单元)按桥墩基础部的厚度进行扩展来建立基础模型。�在下部平面中选择属于柱子部分的圆形平面并将其按柱子的高度进行扩展。�为建立桥墩帽的模型，将基础下部所输入的面单元中考虑为桥墩帽的部分移动到桥墩帽上端的位置。�将该面单元按领域区分分别垂直投影到桥墩帽下端的倾斜面上来形成桥墩帽模型。T型桥墩5利用面单元建立桥墩平面对于基础下部平面中圆形柱所处的位置利用板建模助手功能按以下步骤...
