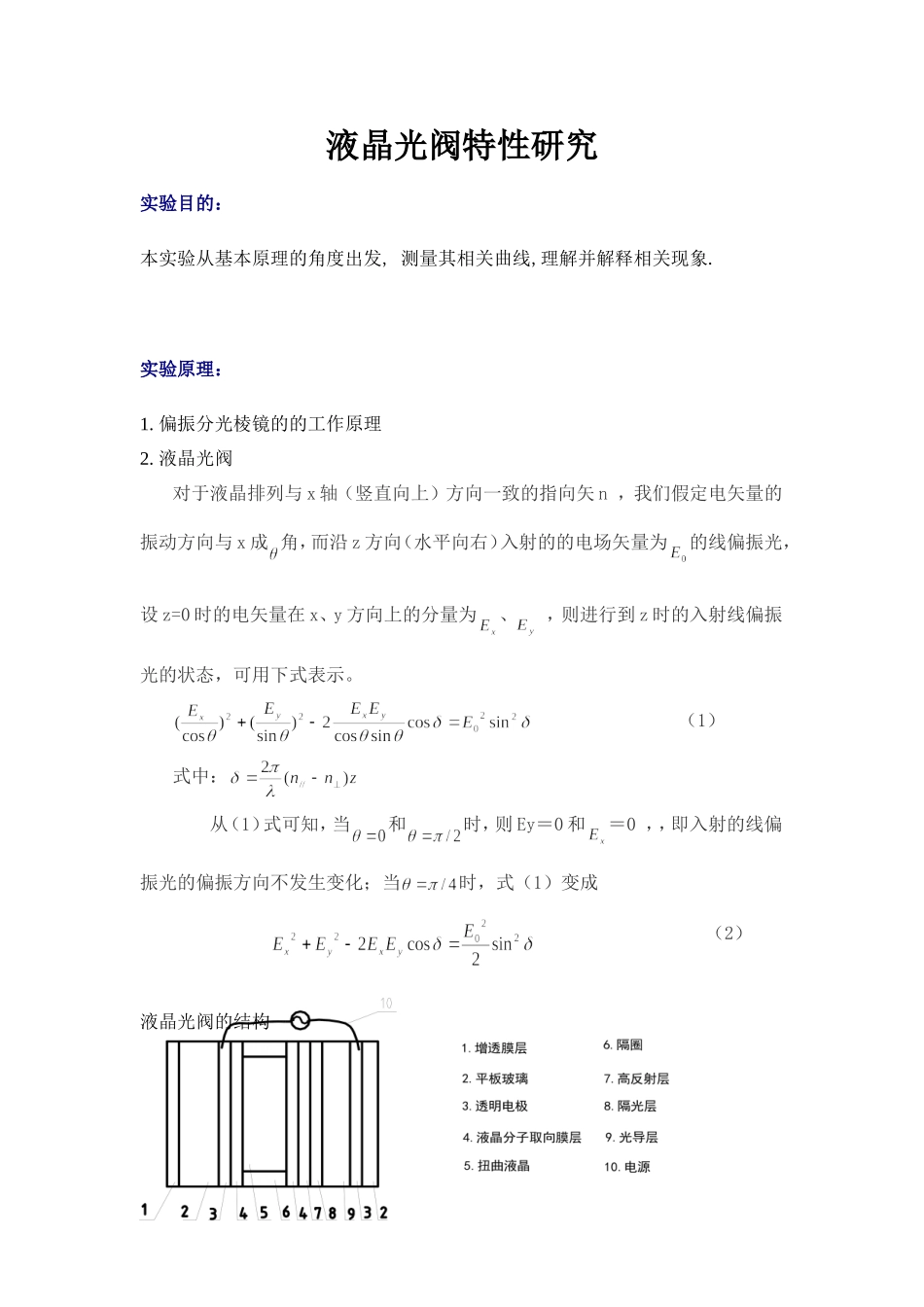

液晶光阀特性研究实验目的：本实验从基本原理的角度出发,测量其相关曲线,理解并解释相关现象.实验原理：1.偏振分光棱镜的的工作原理2.液晶光阀对于液晶排列与x轴（竖直向上）方向一致的指向矢n，我们假定电矢量的振动方向与x成角，而沿z方向（水平向右）入射的的电场矢量为的线偏振光，设z=0时的电矢量在x、y方向上的分量为、，则进行到z时的入射线偏振光的状态，可用下式表示。（1）式中：从（1）式可知，当和时，则Ey＝0和＝0，，即入射的线偏振光的偏振方向不发生变化；当时，式（1）变成（2）液晶光阀的结构实验光路图数据处理：1.驱动电压为零，写入光为零时，绘出取向角与输出光强的关系曲线。取向角-55-50-45-40-35-30-25-20-15-10光强（）14151616141310764取向角-5510152025303540光强（）3.5357911141618X:取向角Y:输出光强采用的是2pointFFTSmoothing2．对于图片的不同位置，f=1kHz的情况下驱动电压和输出光强曲线①.写入光为零，测量LCLV输出光强与驱动电压的关系。驱动电压(v)13121110987.576.565.5输出光强3.53.8445.27.51013.5202746驱动电压(v)54.543.532.521.510.50输出光强58.5727136716451561517X:驱动电压Y:输出光强采用的是3pointFFTSmoothing②.写入光全明（白色照明灯压为8.64伏），测量LCLV输出光强与驱动电压的关系。驱动电压(v)1312111098765.554.5输出光强66789111519232736驱动电压(v)43.532.521.510.50输出光强4656636637156810X:驱动电压Y:输出光强采用的是2pointFFTSmoothing③.写入光为中间值（白色照明灯压为旋钮逆时针旋到最小），测量LCLV输出光强与驱动电压的关系。驱动电压(v)131211109876.565.55输出光强7891012152024303745驱动电压(v)4.543.532.521.510.50输出光强546467593041231113X:驱动电压Y:输出光强采用的是3pointFFTSmoothing将①②③的数据在一张图中绘出X:驱动电压Y:输出光强采用的是2pointFFTSmoothing黑：①，红：②，绿：③结论：当写入光越强，输出光强达到最大值所需的驱动电压越小解释：当写入光更强时，光导电阻急剧下降的就更厉害，于是液晶层上电压增大得更多，使得达到最大值所需的驱动电压就越小3．记录随电压变化和取向角变化，像变化的实验现象取向角正像电压值(v)0.91,2.52,4.21反像电压值(v)1.85,3.20边缘像电压值(v)1.36,2.30,2.82,3.80取向角正像电压值(v)0.90,3.38反像电压值(v)1.83边缘像电压值(v)0.85,1.22,2.40,6.75取向角正像电压值(v)0.73,2.88反像电压值(v)1.66边缘像电...
