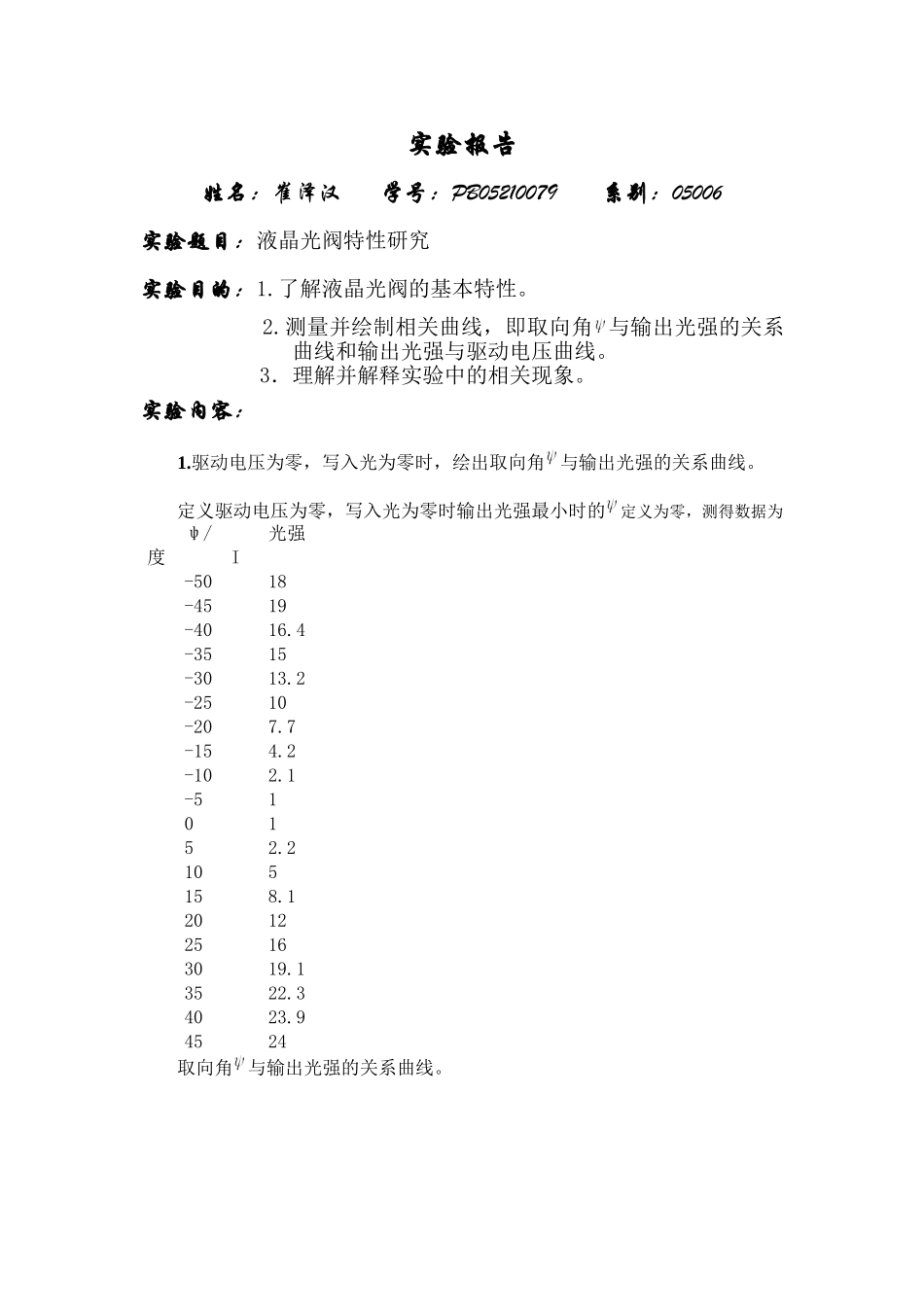

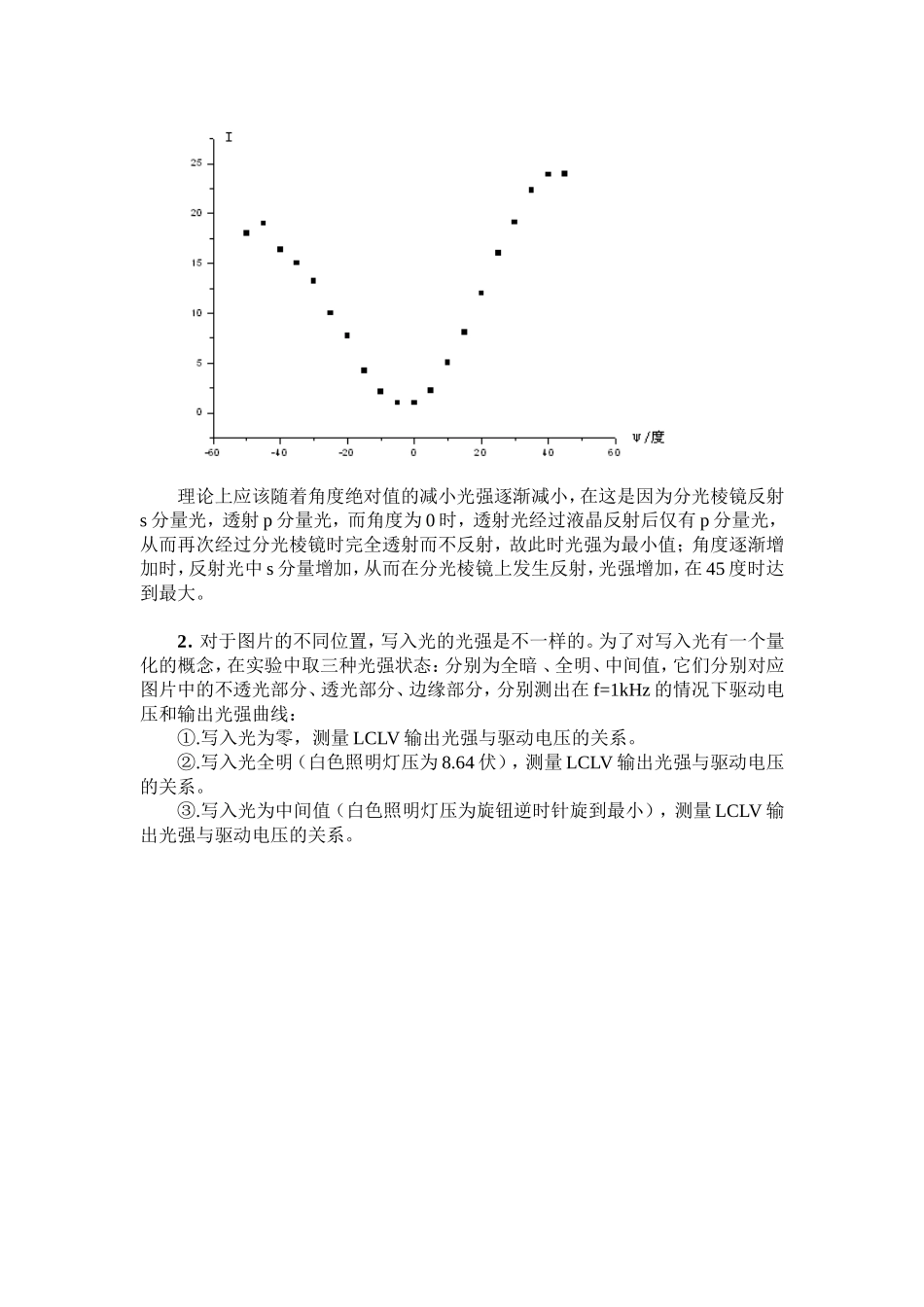

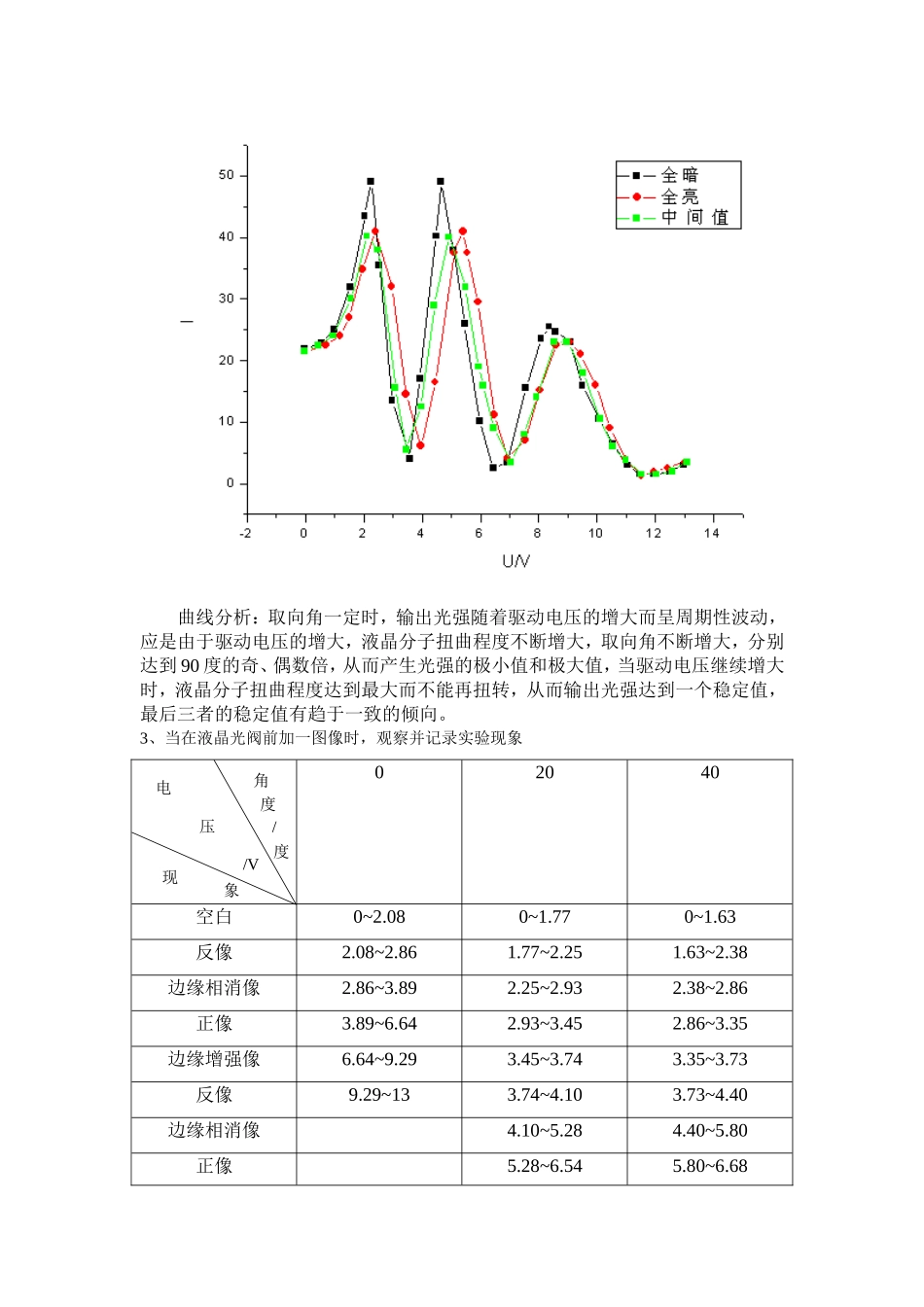

实验报告姓名：崔泽汉学号：PB05210079系别：05006实验题目：液晶光阀特性研究实验目的：1.了解液晶光阀的基本特性。2.测量并绘制相关曲线，即取向角与输出光强的关系曲线和输出光强与驱动电压曲线。3．理解并解释实验中的相关现象。实验内容：1.驱动电压为零，写入光为零时，绘出取向角与输出光强的关系曲线。定义驱动电压为零，写入光为零时输出光强最小时的定义为零，测得数据为ψ/度光强I-5018-4519-4016.4-3515-3013.2-2510-207.7-154.2-102.1-510152.2105158.1201225163019.13522.34023.94524取向角与输出光强的关系曲线。理论上应该随着角度绝对值的减小光强逐渐减小，在这是因为分光棱镜反射s分量光，透射p分量光，而角度为0时，透射光经过液晶反射后仅有p分量光，从而再次经过分光棱镜时完全透射而不反射，故此时光强为最小值；角度逐渐增加时，反射光中s分量增加，从而在分光棱镜上发生反射，光强增加，在45度时达到最大。2．对于图片的不同位置，写入光的光强是不一样的。为了对写入光有一个量化的概念，在实验中取三种光强状态：分别为全暗、全明、中间值，它们分别对应图片中的不透光部分、透光部分、边缘部分，分别测出在f=1kHz的情况下驱动电压和输出光强曲线：①.写入光为零，测量LCLV输出光强与驱动电压的关系。②.写入光全明（白色照明灯压为8.64伏），测量LCLV输出光强与驱动电压的关系。③.写入光为中间值（白色照明灯压为旋钮逆时针旋到最小），测量LCLV输出光强与驱动电压的关系。曲线分析：取向角一定时，输出光强随着驱动电压的增大而呈周期性波动，应是由于驱动电压的增大，液晶分子扭曲程度不断增大，取向角不断增大，分别达到90度的奇、偶数倍，从而产生光强的极小值和极大值，当驱动电压继续增大时，液晶分子扭曲程度达到最大而不能再扭转，从而输出光强达到一个稳定值，最后三者的稳定值有趋于一致的倾向。3、当在液晶光阀前加一图像时，观察并记录实验现象02040空白0~2.080~1.770~1.63反像2.08~2.861.77~2.251.63~2.38边缘相消像2.86~3.892.25~2.932.38~2.86正像3.89~6.642.93~3.452.86~3.35边缘增强像6.64~9.293.45~3.743.35~3.73反像9.29~133.74~4.103.73~4.40边缘相消像4.10~5.284.40~5.80正像5.28~6.545.80~6.68角度/度电压/V现象边缘增强像6.54~7.356.68~7.15反像7.35~137.15~9.75边缘相消像9.75~10.66正像10.66~12.56由表中数据可看出，随着电压的增大，依次循环出现反像，边缘相消像，正像边缘增强像，反像，...
