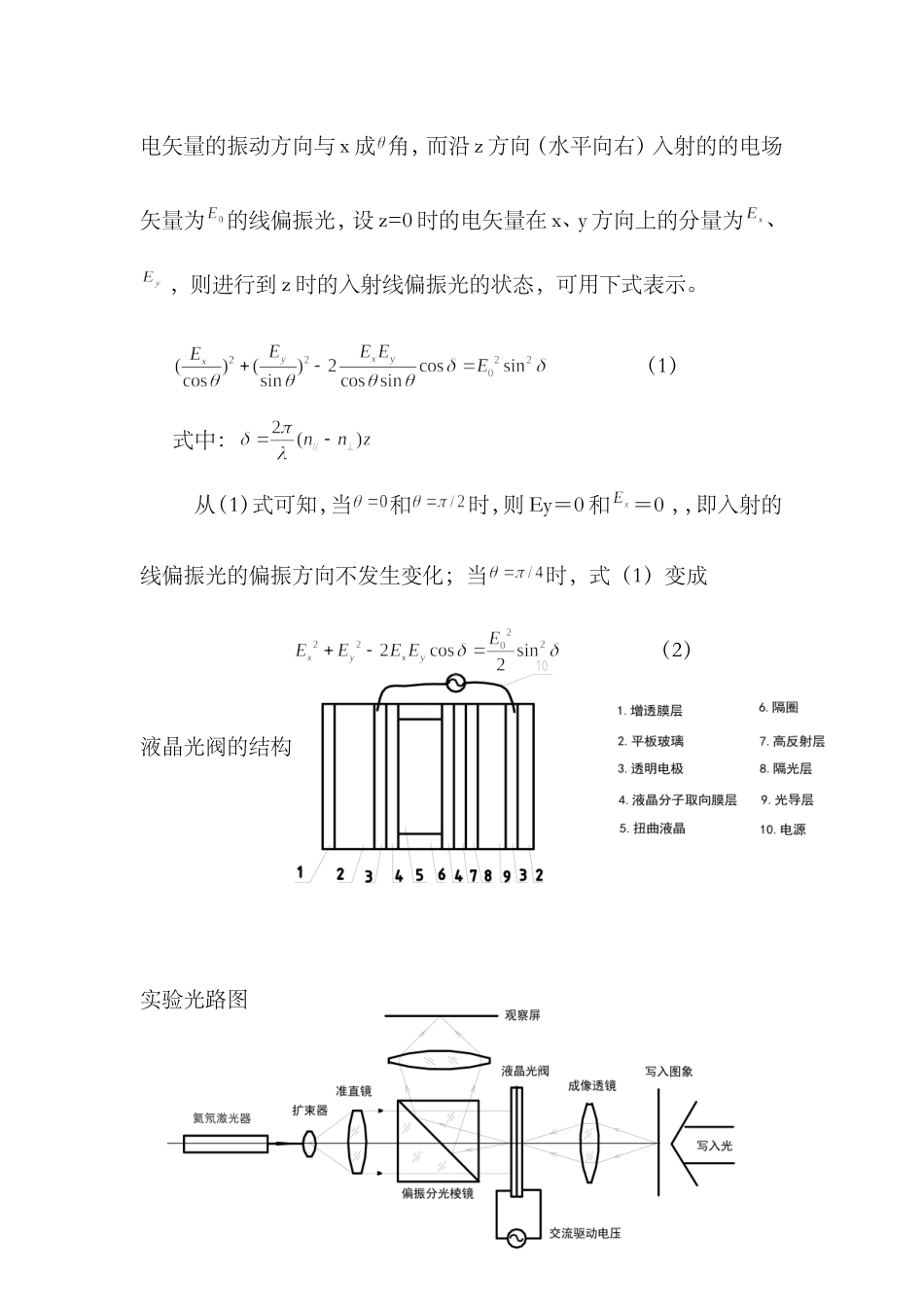

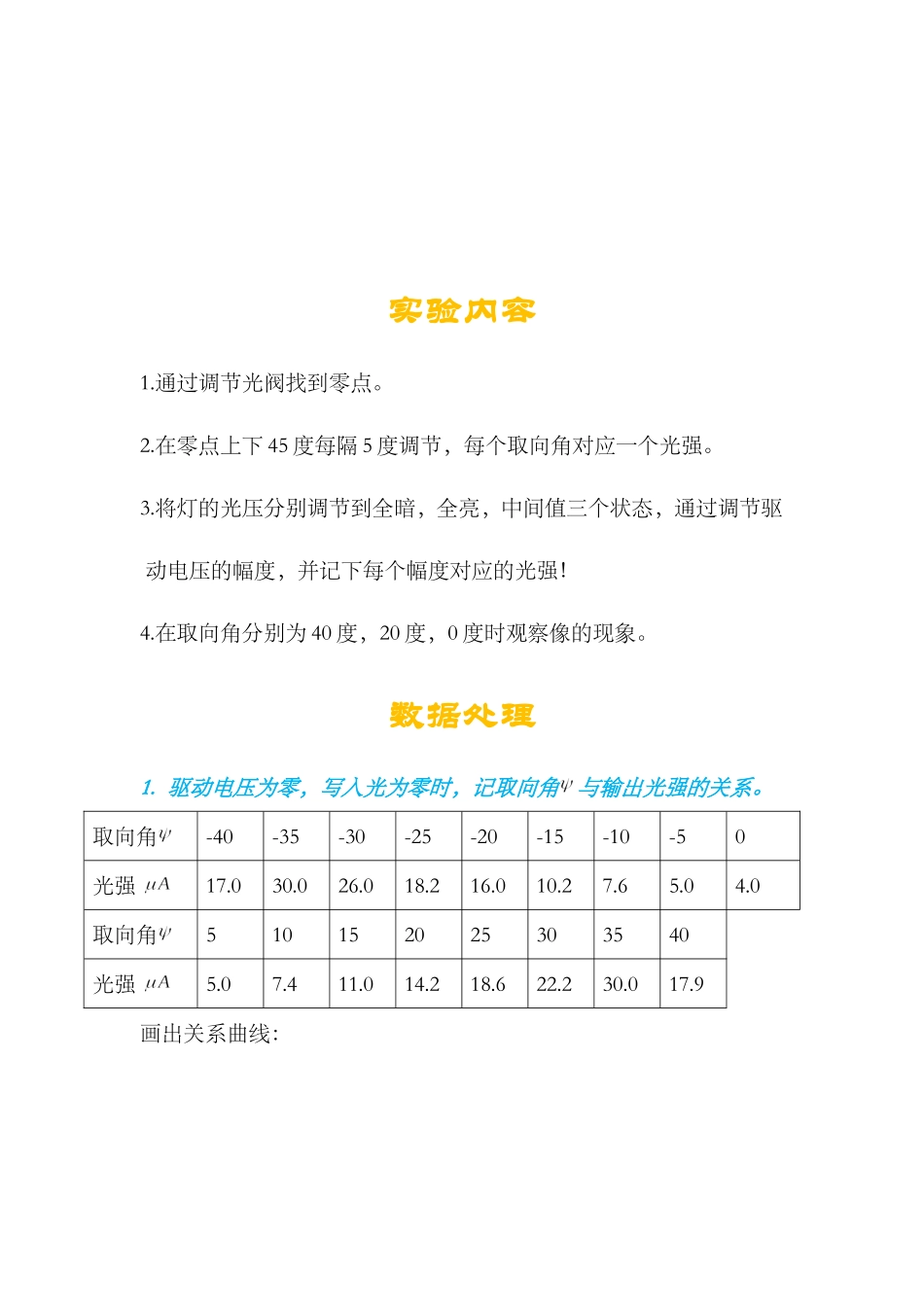

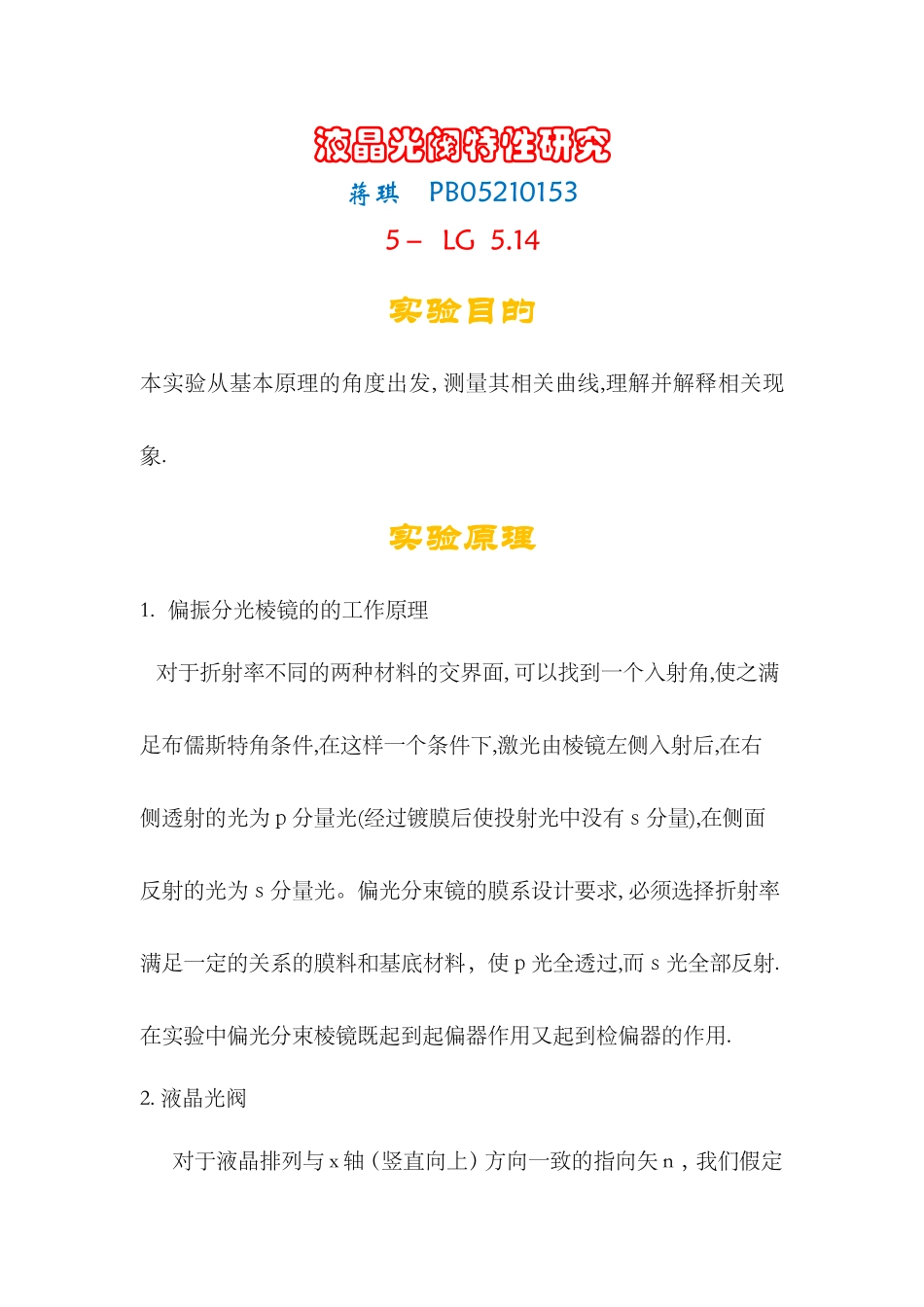

液晶光阀特性研究蒋琪PB052101535-LG5.14实验目的本实验从基本原理的角度出发,测量其相关曲线,理解并解释相关现象.实验原理1.偏振分光棱镜的的工作原理对于折射率不同的两种材料的交界面,可以找到一个入射角,使之满足布儒斯特角条件,在这样一个条件下,激光由棱镜左侧入射后,在右侧透射的光为p分量光(经过镀膜后使投射光中没有s分量),在侧面反射的光为s分量光。偏光分束镜的膜系设计要求,必须选择折射率满足一定的关系的膜料和基底材料,使p光全透过,而s光全部反射.在实验中偏光分束棱镜既起到起偏器作用又起到检偏器的作用.2.液晶光阀对于液晶排列与x轴(竖直向上)方向一致的指向矢n,我们假定电矢量的振动方向与x成角,而沿z方向(水平向右)入射的的电场矢量为的线偏振光,设z=0时的电矢量在x、y方向上的分量为、,则进行到z时的入射线偏振光的状态,可用下式表示。(1)式中:从(1)式可知,当和时,则Ey=0和=0,,即入射的线偏振光的偏振方向不发生变化;当时,式(1)变成(2)液晶光阀的结构实验光路图实验内容1.通过调节光阀找到零点。2.在零点上下45度每隔5度调节,每个取向角对应一个光强。3.将灯的光压分别调节到全暗,全亮,中间值三个状态,通过调节驱动电压的幅度,并记下每个幅度对应的光强!4.在取向角分别为40度,20度,0度时观察像的现象。数据处理1.驱动电压为零,写入光为零时,记取向角与输出光强的关系。取向角-40-35-30-25-20-15-10-50光强17.030.026.018.216.010.27.65.04.0取向角510152025303540光强5.07.411.014.218.622.230.017.9画出关系曲线:2.对于图片的不同位置,f=1kHz的情况下驱动电压和输出光强曲线①.写入光为零,测量LCLV输出光强与驱动电压的关系。驱动电压v0.000.210.410.610.791.011.211.411.581.802.00输出光强8.07.57.27.06.24.83.02.44.07.19.9驱动电压v2.202.412.612.792.993.213.413.613.794.014.20输出光强10.28.86.03.92.53.36.09.012.816.119.0驱动电压v4.394.604.815.015.195.405.605.806.016.516.99输出光强20.820.920.819.918.917.015.014.012.59.57.4驱动电压v7.497.998.498.979.529.9710.4610.9711.4912.0112.51输出光强5.05.04.54.03.93.73.43.03.02.92.9驱动电压v12.9613.82输出光强2.82.8画出关系图如下:②.写入光全明(白色照明灯压8.63伏),测量光强与驱动电压的关系。驱动电压v0.000.220.400.610.811.021.201.391.601.812.00输出光强7.07.06.86.04.93.12.43.86.99.09.0驱...
