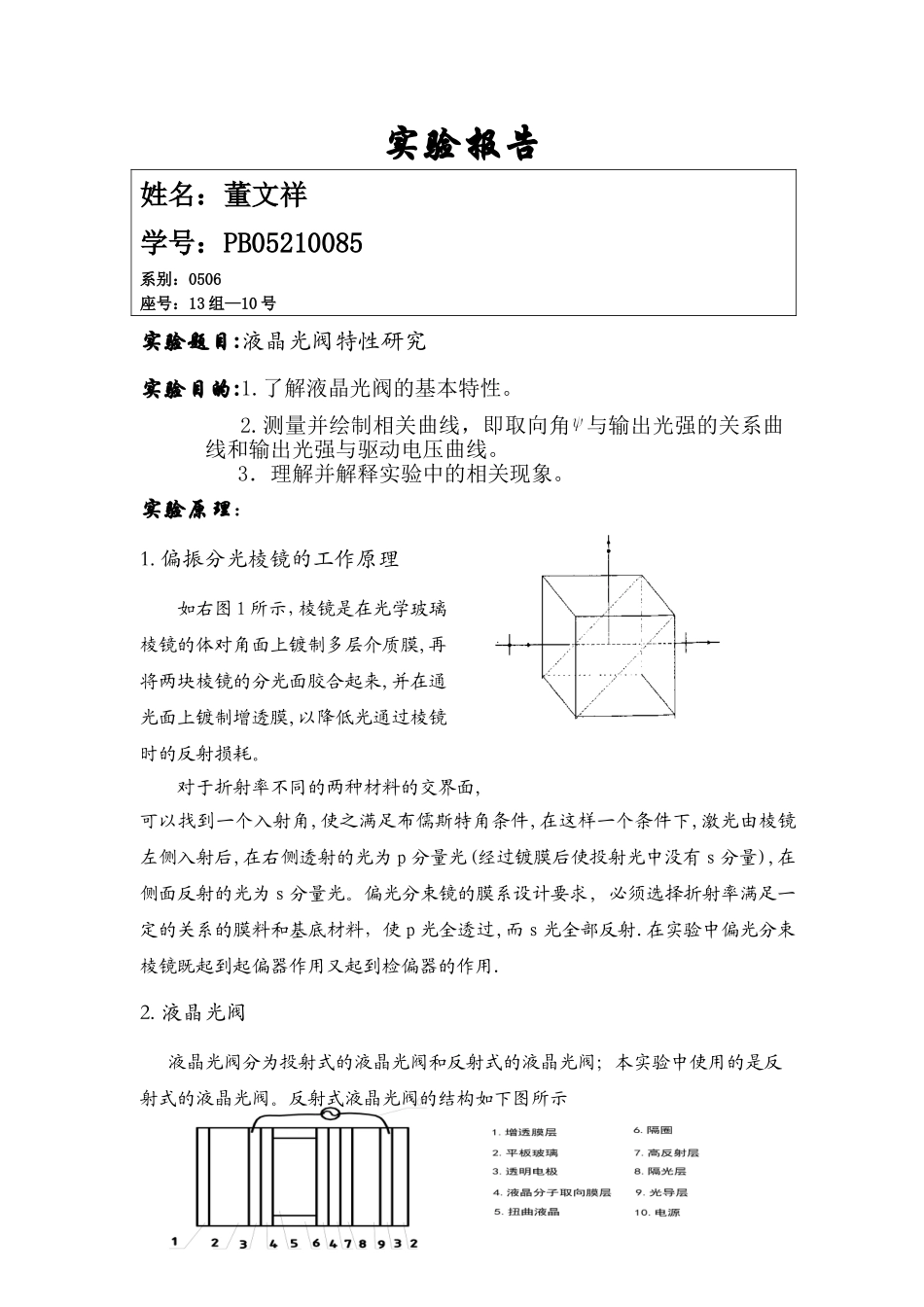

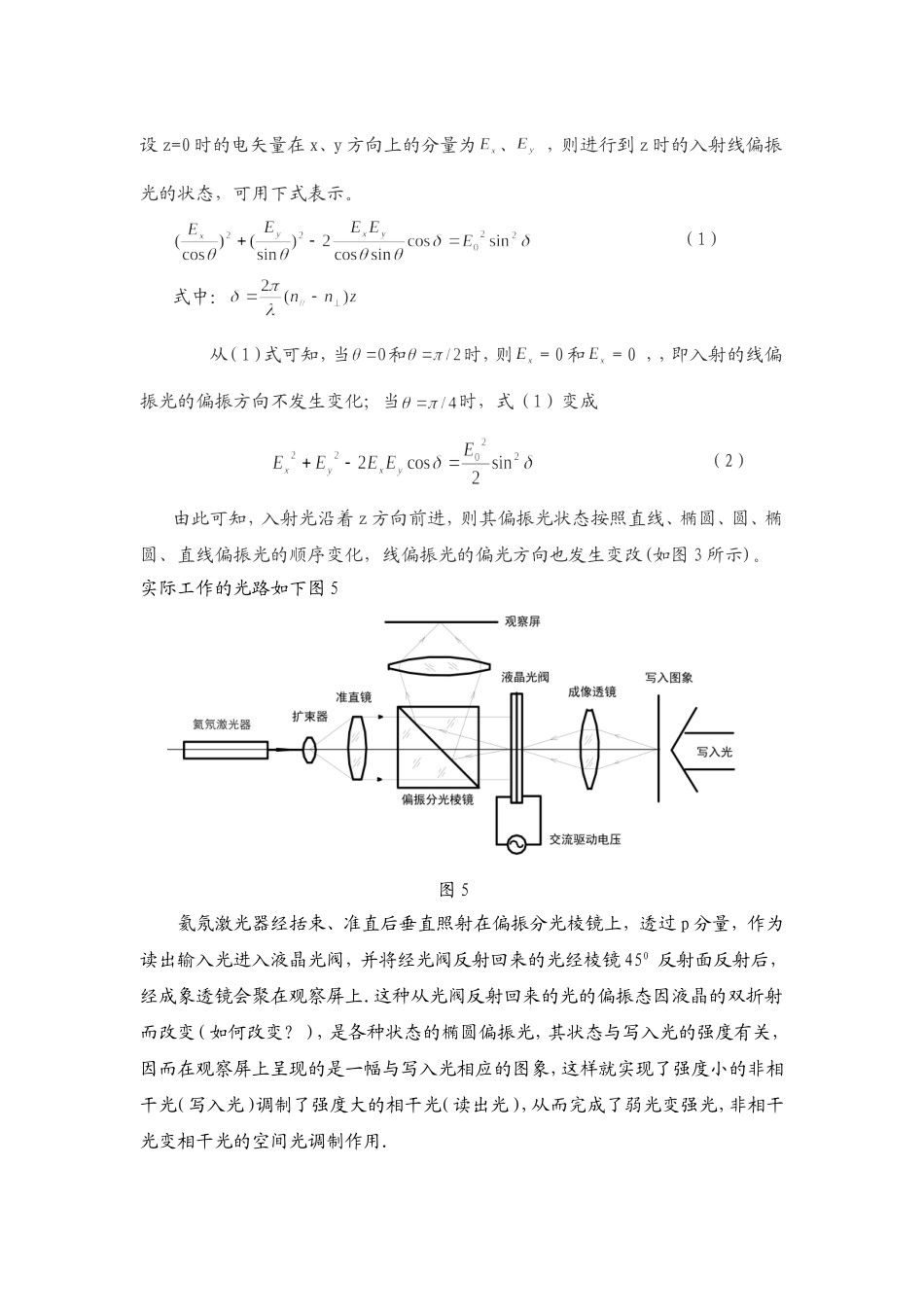

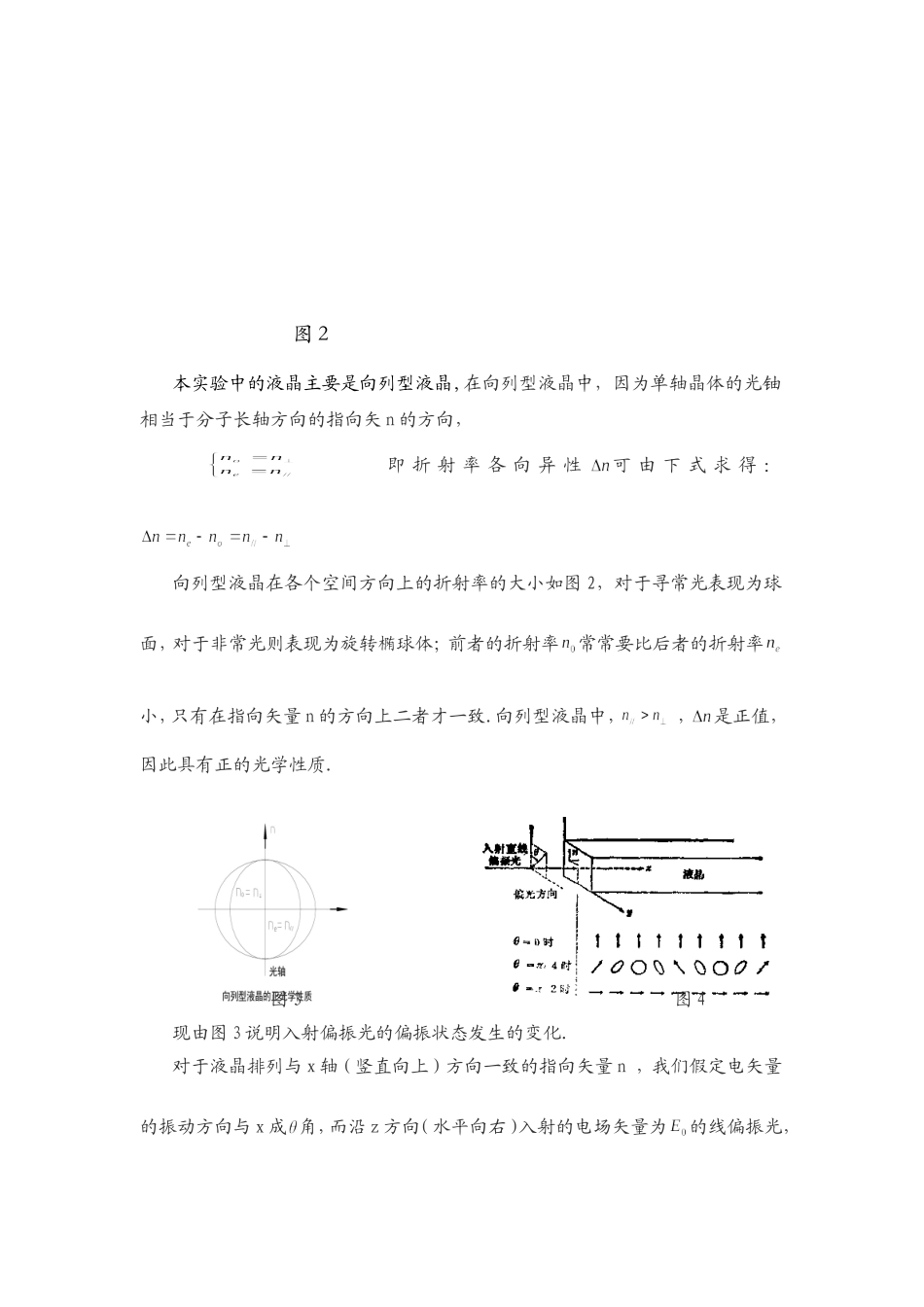

实验报告姓名：董文祥学号：PB05210085系别：0506座号：13组—10号实验题目:液晶光阀特性研究实验目的:1.了解液晶光阀的基本特性。2.测量并绘制相关曲线，即取向角与输出光强的关系曲线和输出光强与驱动电压曲线。3．理解并解释实验中的相关现象。实验原理：1.偏振分光棱镜的工作原理如右图1所示，棱镜是在光学玻璃棱镜的体对角面上镀制多层介质膜,再将两块棱镜的分光面胶合起来,并在通光面上镀制增透膜,以降低光通过棱镜时的反射损耗。对于折射率不同的两种材料的交界面,可以找到一个入射角,使之满足布儒斯特角条件,在这样一个条件下,激光由棱镜左侧入射后,在右侧透射的光为ｐ分量光(经过镀膜后使投射光中没有ｓ分量),在侧面反射的光为ｓ分量光。偏光分束镜的膜系设计要求,必须选择折射率满足一定的关系的膜料和基底材料，使ｐ光全透过,而ｓ光全部反射.在实验中偏光分束棱镜既起到起偏器作用又起到检偏器的作用.2.液晶光阀液晶光阀分为投射式的液晶光阀和反射式的液晶光阀；本实验中使用的是反射式的液晶光阀。反射式液晶光阀的结构如下图所示图2本实验中的液晶主要是向列型液晶,在向列型液晶中，因为单轴晶体的光铀相当于分子长轴方向的指向矢n的方向，即折射率各向异性可由下式求得：向列型液晶在各个空间方向上的折射率的大小如图2，对于寻常光表现为球面，对于非常光则表现为旋转椭球体；前者的折射率常常要比后者的折射率小，只有在指向矢量n的方向上二者才一致.向列型液晶中，，是正值，因此具有正的光学性质.图3图4现由图3说明入射偏振光的偏振状态发生的变化.对于液晶排列与x轴（竖直向上）方向一致的指向矢量n，我们假定电矢量的振动方向与x成角，而沿z方向（水平向右）入射的电场矢量为的线偏振光，设z=0时的电矢量在x、y方向上的分量为、，则进行到z时的入射线偏振光的状态，可用下式表示。（1）式中：从（1）式可知，当和时，则＝0和＝0，，即入射的线偏振光的偏振方向不发生变化；当时，式（1）变成（2）由此可知，入射光沿着z方向前进，则其偏振光状态按照直线、椭圆、圆、椭圆、直线偏振光的顺序变化，线偏振光的偏光方向也发生变改(如图3所示)。实际工作的光路如下图5图5氦氖激光器经括束、准直后垂直照射在偏振分光棱镜上，透过p分量，作为读出输入光进入液晶光阀，并将经光阀反射回来的光经棱镜450反射面反射后，经成象透镜会聚在观察屏上.这种从光阀反射回来的光的偏振态因液晶的双折射而改变（如何改变？），是各种状态的椭圆...
