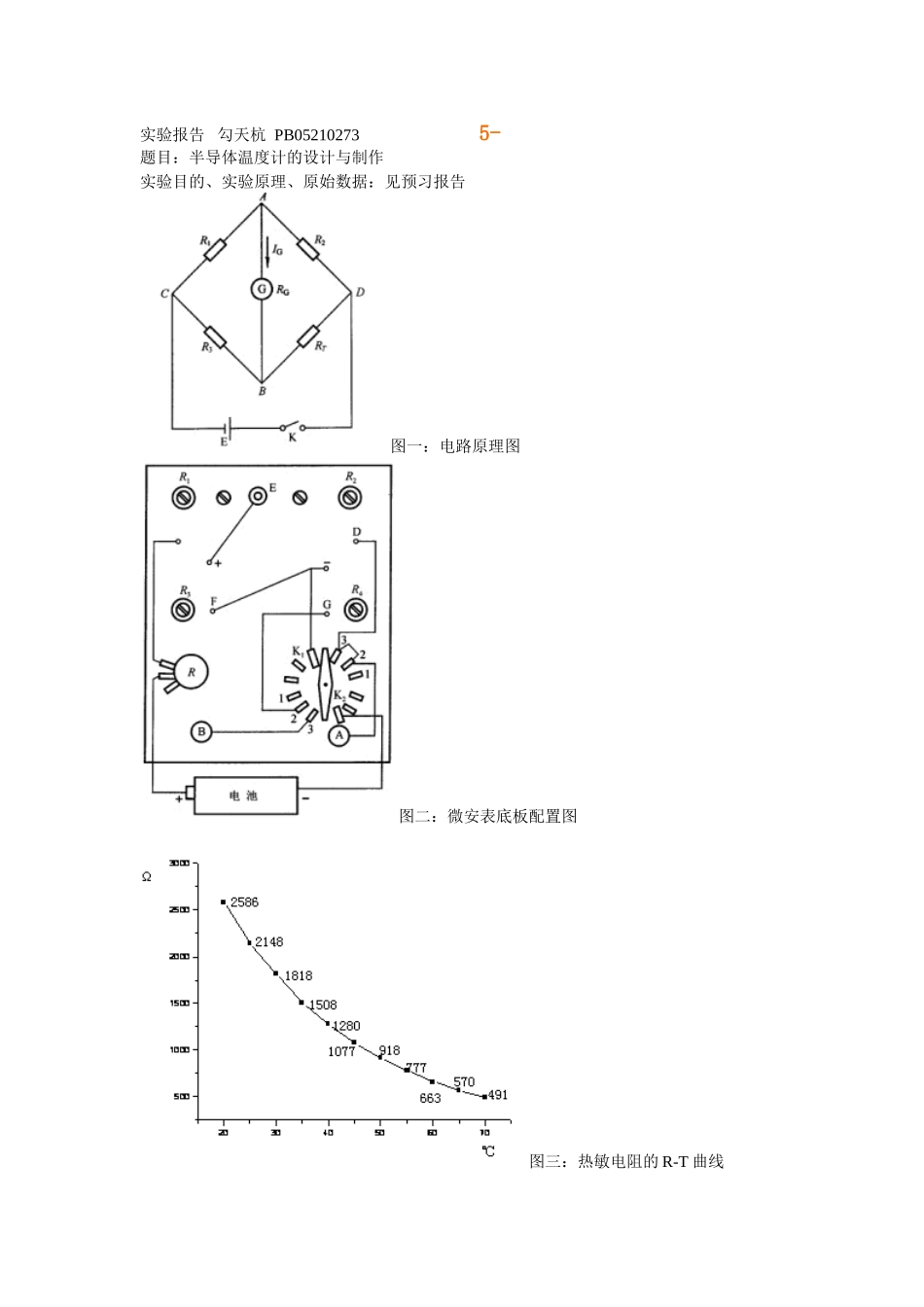

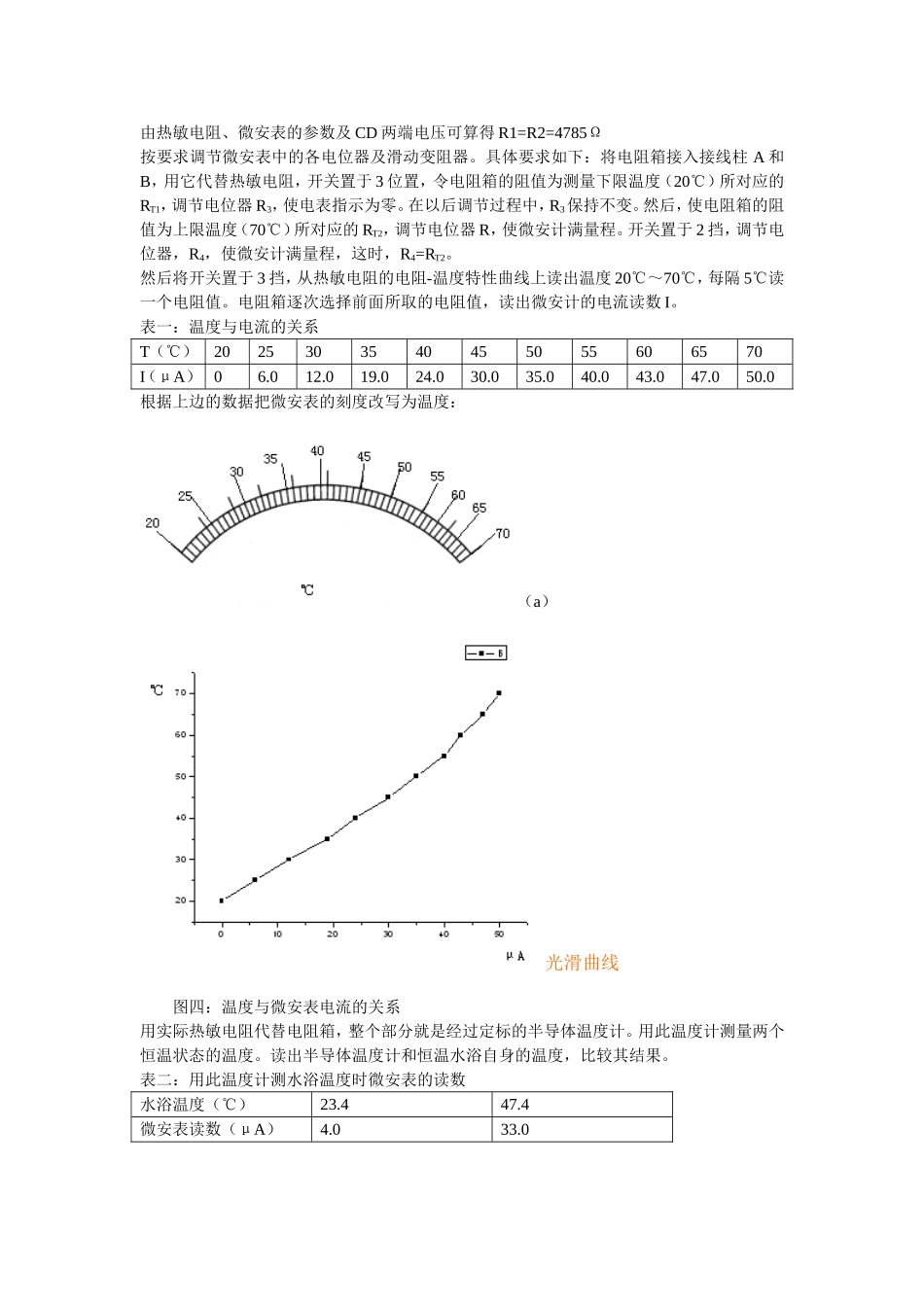

实验报告勾天杭PB052102735-题目：半导体温度计的设计与制作实验目的、实验原理、原始数据：见预习报告图一：电路原理图图二：微安表底板配置图图三：热敏电阻的R-T曲线由热敏电阻、微安表的参数及CD两端电压可算得R1=R2=4785Ω按要求调节微安表中的各电位器及滑动变阻器。具体要求如下：将电阻箱接入接线柱A和B，用它代替热敏电阻，开关置于3位置，令电阻箱的阻值为测量下限温度（20℃）所对应的RT1，调节电位器R3，使电表指示为零。在以后调节过程中，R3保持不变。然后，使电阻箱的阻值为上限温度（70℃）所对应的RT2，调节电位器R，使微安计满量程。开关置于2挡，调节电位器，R4，使微安计满量程，这时，R4=RT2。然后将开关置于3挡，从热敏电阻的电阻-温度特性曲线上读出温度20℃～70℃，每隔5℃读一个电阻值。电阻箱逐次选择前面所取的电阻值，读出微安计的电流读数I。表一：温度与电流的关系T（℃）2025303540455055606570I（μA）06.012.019.024.030.035.040.043.047.050.0根据上边的数据把微安表的刻度改写为温度：（a）光滑曲线图四：温度与微安表电流的关系用实际热敏电阻代替电阻箱，整个部分就是经过定标的半导体温度计。用此温度计测量两个恒温状态的温度。读出半导体温度计和恒温水浴自身的温度，比较其结果。表二：用此温度计测水浴温度时微安表的读数水浴温度（℃）23.447.4微安表读数（μA）4.033.0(b)（a）中，相邻两数之间可近似认为刻度时均匀的。因此，此温度计对水浴温度的读数分别为24.8℃和48.0℃。相对误差：误差主要来源：装置的系统误差；电路板焊接得不好，使得导线与接线柱之间接触不良，电流不稳定；调解微安表内各电位器及滑动变阻器时，万用表欧姆档的刻度不是均匀分布的，其内阻也会对测量只有影响；微安表调零和满偏调节时，人眼读数有误差；等。思考题：为什么在测R1和R2时，需将开关置于1挡，拔下E处接线，断开微安表？万用表调到欧姆档时，其内部是有电源的；测电阻时，要求被测电阻不能外接电源，以免烧坏电表。因此要将开关置于1挡，拔下E处接线，断开微安表使电阻处于断路状态。
