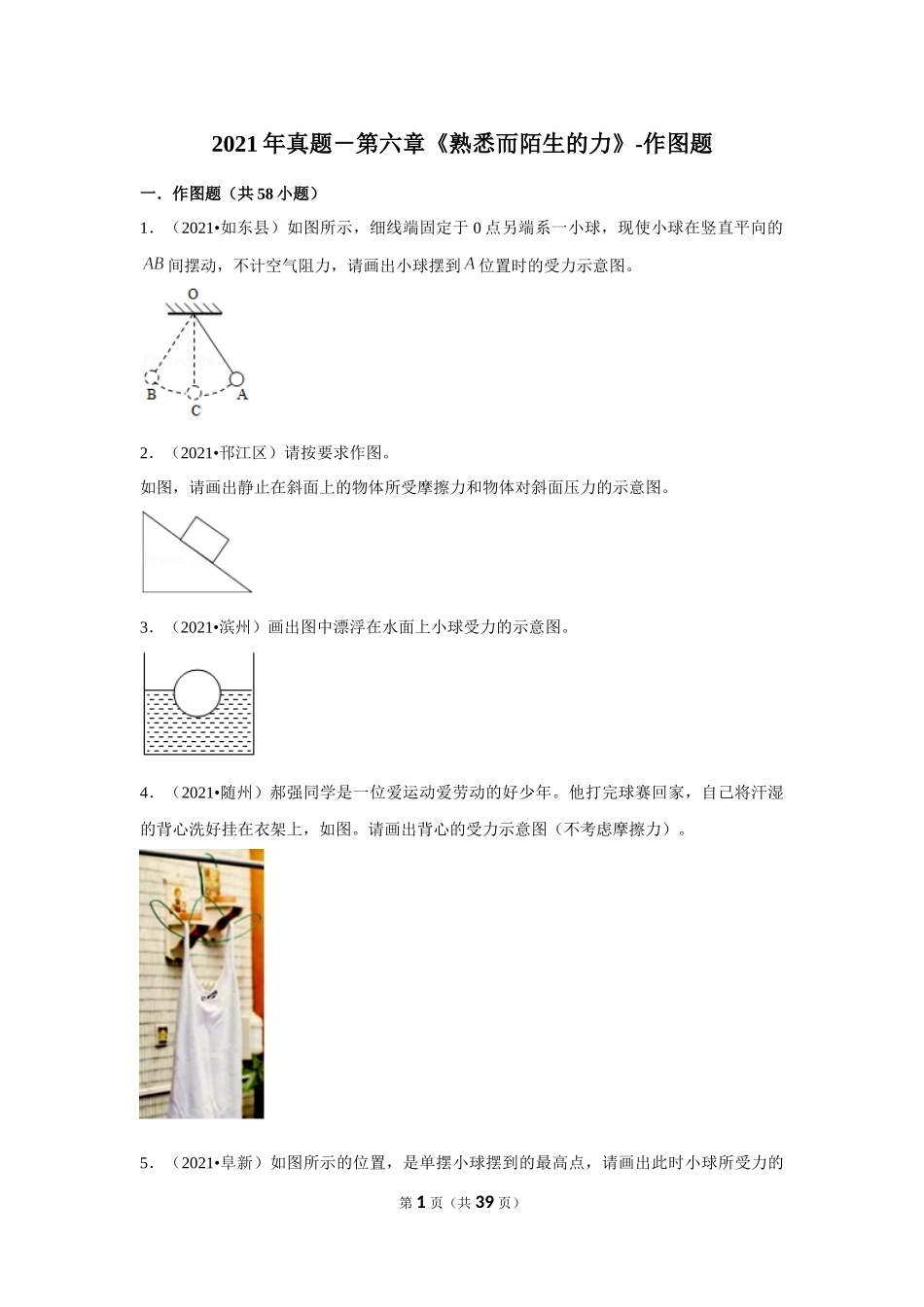

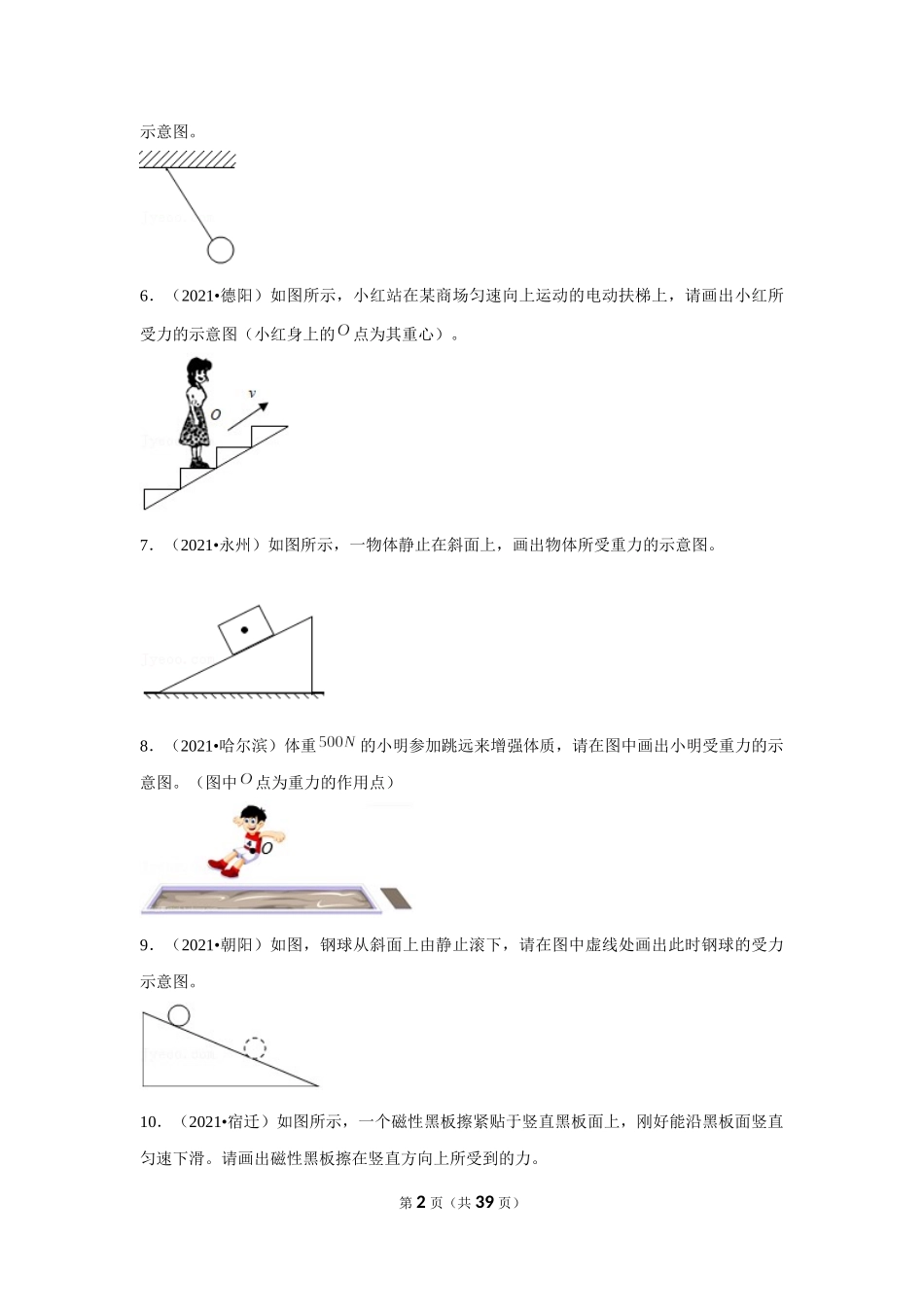

第1页（共39页）2021年真题－第六章《熟悉而陌生的力》-作图题一．作图题（共58小题）1．（2021•如东县）如图所示，细线端固定于0点另端系一小球，现使小球在竖直平向的间摆动，不计空气阻力，请画出小球摆到位置时的受力示意图。2．（2021•邗江区）请按要求作图。如图，请画出静止在斜面上的物体所受摩擦力和物体对斜面压力的示意图。3．（2021•滨州）画出图中漂浮在水面上小球受力的示意图。4．（2021•随州）郝强同学是一位爱运动爱劳动的好少年。他打完球赛回家，自己将汗湿的背心洗好挂在衣架上，如图。请画出背心的受力示意图（不考虑摩擦力）。5．（2021•阜新）如图所示的位置，是单摆小球摆到的最高点，请画出此时小球所受力的第2页（共39页）示意图。6．（2021•德阳）如图所示，小红站在某商场匀速向上运动的电动扶梯上，请画出小红所受力的示意图（小红身上的点为其重心）。7．（2021•永州）如图所示，一物体静止在斜面上，画出物体所受重力的示意图。8．（2021•哈尔滨）体重的小明参加跳远来增强体质，请在图中画出小明受重力的示意图。（图中点为重力的作用点）9．（2021•朝阳）如图，钢球从斜面上由静止滚下，请在图中虚线处画出此时钢球的受力示意图。10．（2021•宿迁）如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。请画出磁性黑板擦在竖直方向上所受到的力。第3页（共39页）11．（2021•玉林）如图所示，一个质量分布均匀的小球静止在光滑的水平地面上，左边与竖直光滑墙壁接触，请在图中画出小球受力示意图。12．（2021•湘潭）如图所示，木块和小车以相同的速度向右水平匀速直线运动。请画出木块所受重力的示意图。13．（2021•桂林）请画出图中车受到水平推力的示意图。14．（2021•黄石）如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图（不计空气阻力）。15．（2021•襄阳）请画出图中小球受到的重力示意图。16．（2021•铜仁市）请补全图中由于惯性冲上粗糙斜面的物体受力的示意图。第4页（共39页）17．（2021•恩施州）如图，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力及物块对斜面压力的示意图。18．（2021•营口）用等长绝缘细线悬挂着的甲、乙两个完全相同的带电小球静止时，小球位置如图所示，请画出甲球所受力的示意图（力的作用点在球心）。19．（2021•铁岭）攀岩是年轻人非常喜欢的一种运动，如图甲是一名攀岩运动员拉着绳子停在峭壁上...
