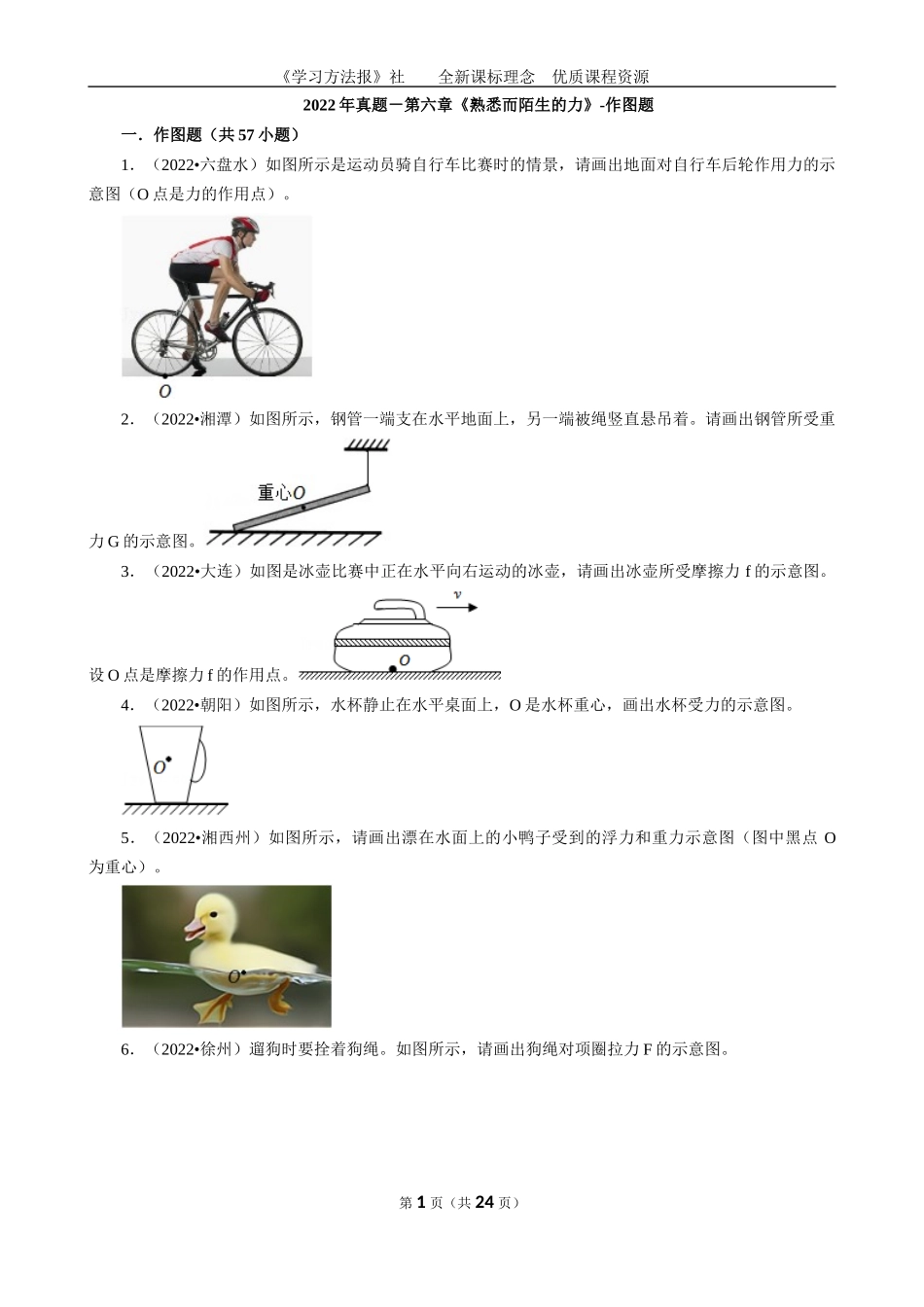

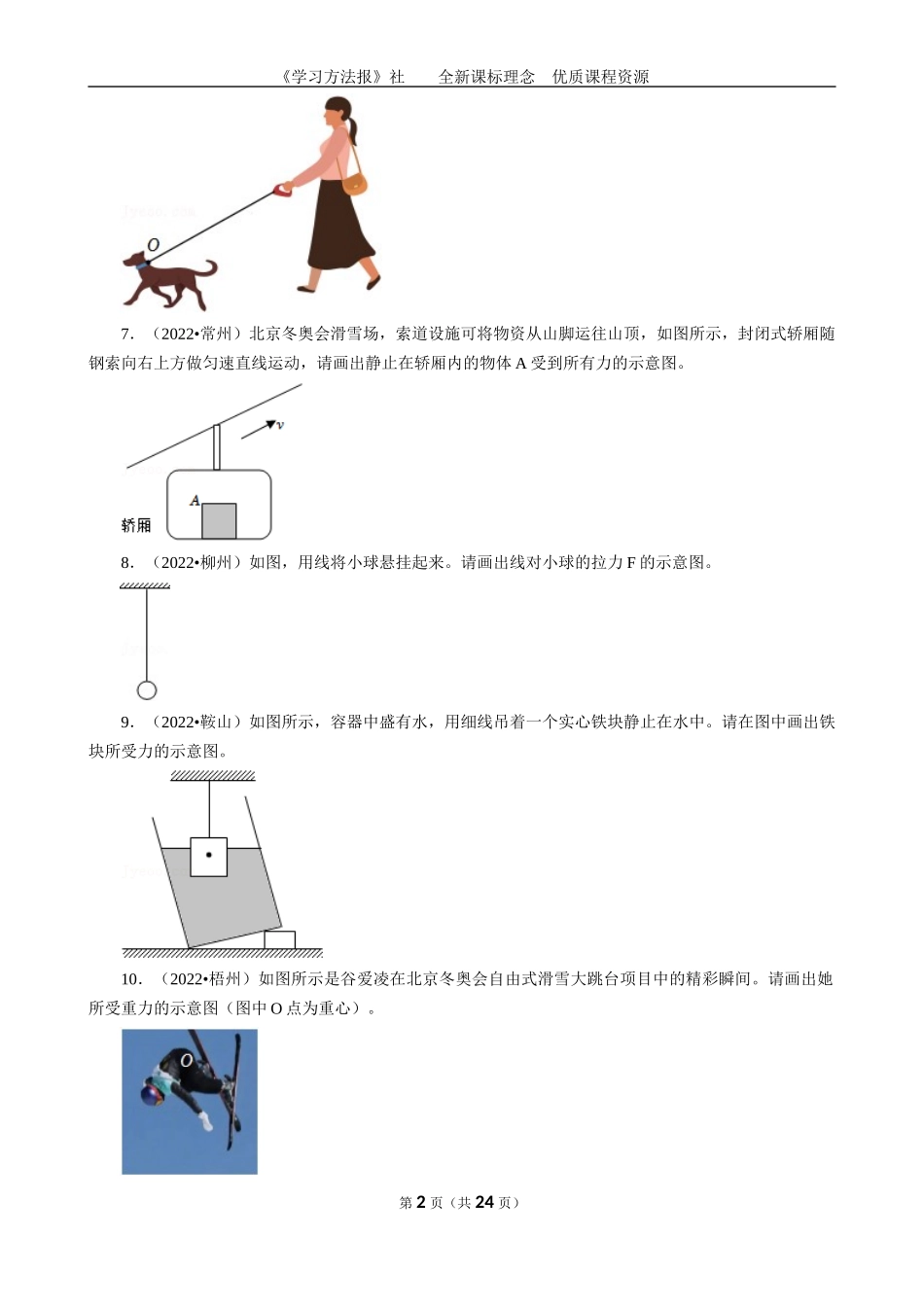

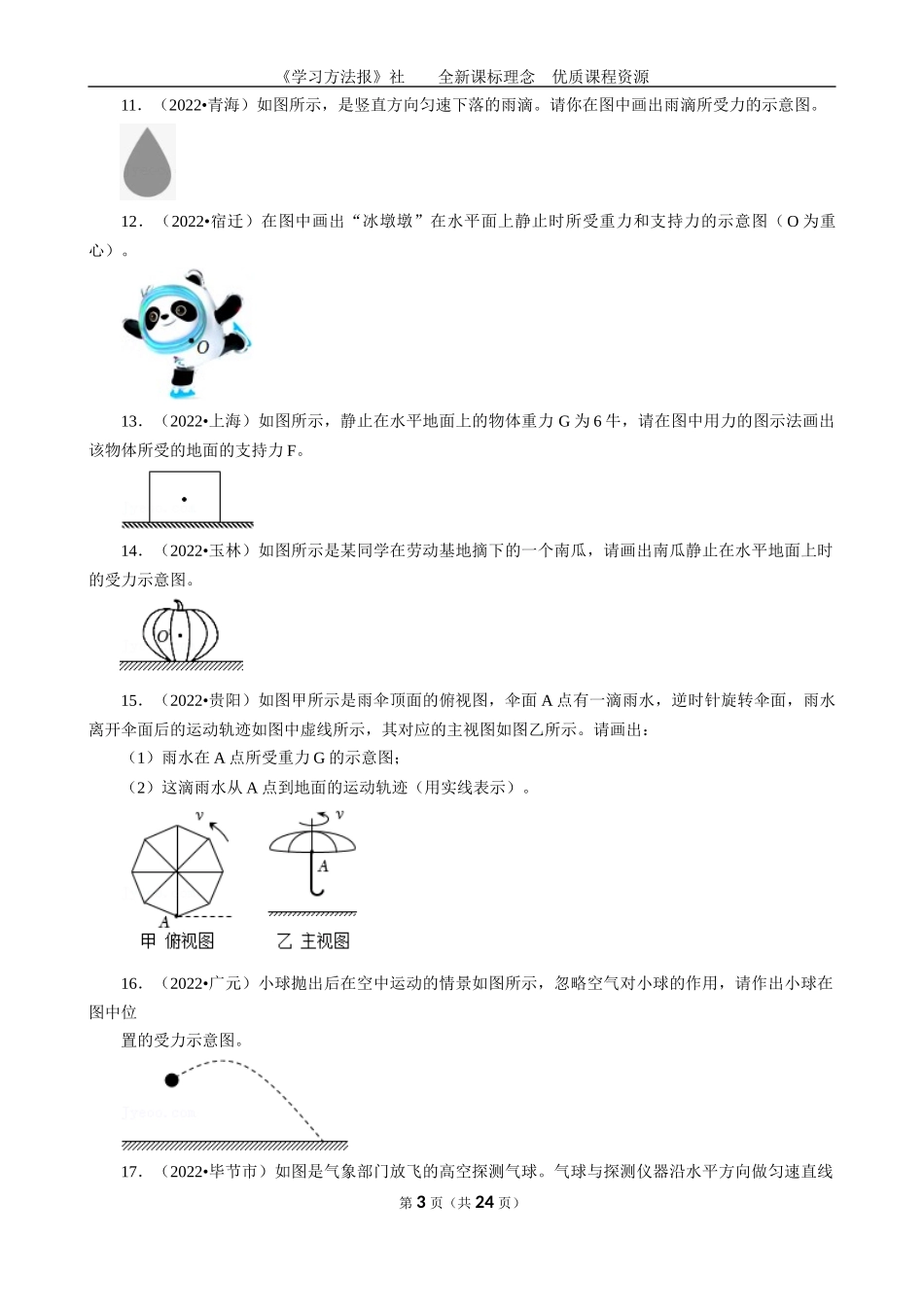

《学习方法报》社全新课标理念优质课程资源第1页（共24页）2022年真题－第六章《熟悉而陌生的力》-作图题一．作图题（共57小题）1．（2022•六盘水）如图所示是运动员骑自行车比赛时的情景，请画出地面对自行车后轮作用力的示意图（O点是力的作用点）。2．（2022•湘潭）如图所示，钢管一端支在水平地面上，另一端被绳竖直悬吊着。请画出钢管所受重力G的示意图。3．（2022•大连）如图是冰壶比赛中正在水平向右运动的冰壶，请画出冰壶所受摩擦力f的示意图。设O点是摩擦力f的作用点。4．（2022•朝阳）如图所示，水杯静止在水平桌面上，O是水杯重心，画出水杯受力的示意图。5．（2022•湘西州）如图所示，请画出漂在水面上的小鸭子受到的浮力和重力示意图（图中黑点O为重心）。6．（2022•徐州）遛狗时要拴着狗绳。如图所示，请画出狗绳对项圈拉力F的示意图。《学习方法报》社全新课标理念优质课程资源第2页（共24页）7．（2022•常州）北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶，如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体A受到所有力的示意图。8．（2022•柳州）如图，用线将小球悬挂起来。请画出线对小球的拉力F的示意图。9．（2022•鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。请在图中画出铁块所受力的示意图。10．（2022•梧州）如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间。请画出她所受重力的示意图（图中O点为重心）。《学习方法报》社全新课标理念优质课程资源第3页（共24页）11．（2022•青海）如图所示，是竖直方向匀速下落的雨滴。请你在图中画出雨滴所受力的示意图。12．（2022•宿迁）在图中画出“冰墩墩”在水平面上静止时所受重力和支持力的示意图（O为重心）。13．（2022•上海）如图所示，静止在水平地面上的物体重力G为6牛，请在图中用力的图示法画出该物体所受的地面的支持力F。14．（2022•玉林）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时的受力示意图。15．（2022•贵阳）如图甲所示是雨伞顶面的俯视图，伞面A点有一滴雨水，逆时针旋转伞面，雨水离开伞面后的运动轨迹如图中虚线所示，其对应的主视图如图乙所示。请画出：（1）雨水在A点所受重力G的示意图；（2）这滴雨水从A点到地面的运动轨迹（用实线表示）。16．（2022•广元）小球抛出后在空中运动的情景如图所示，忽略空气对小球的作用，请作出...
