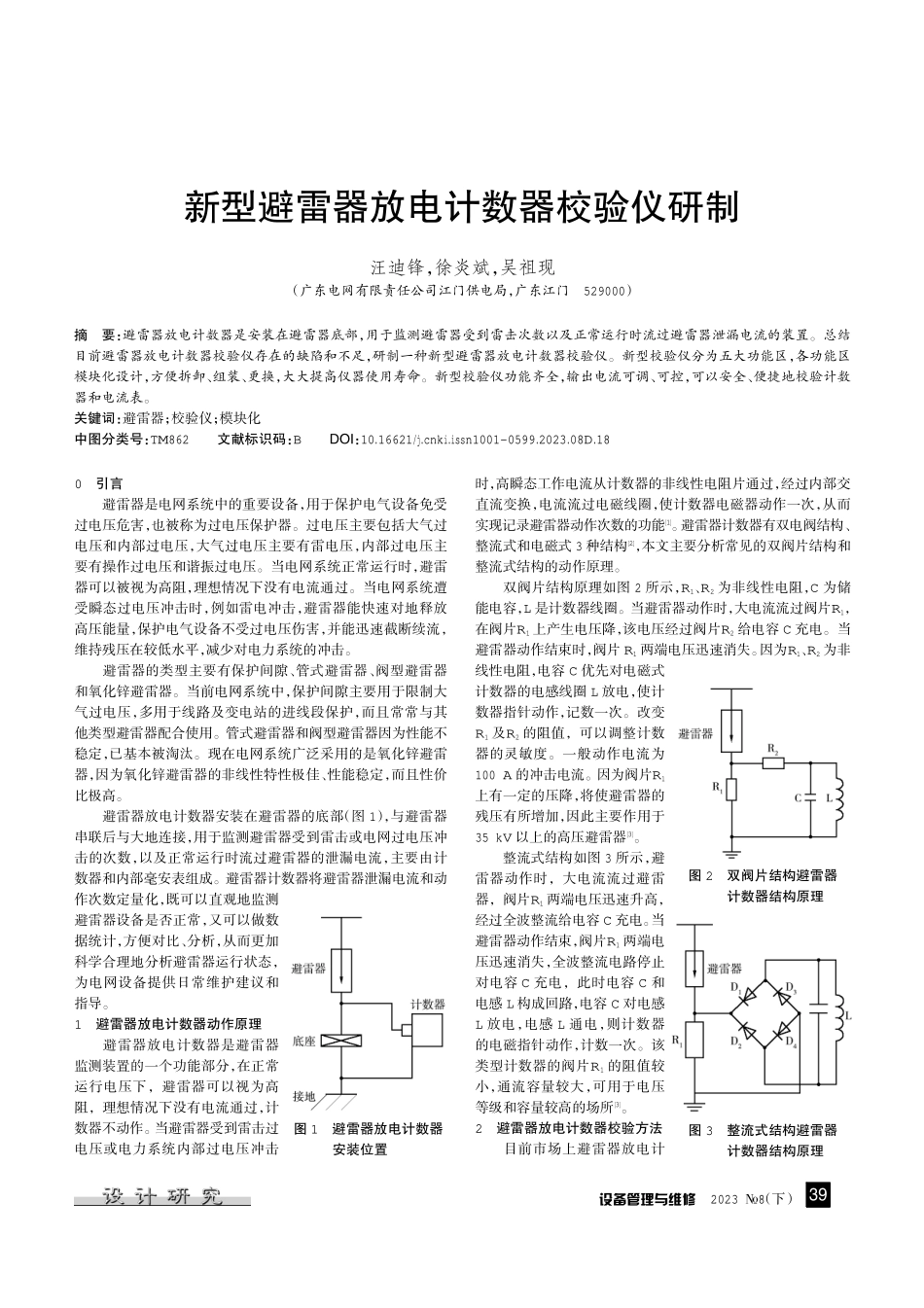

设备管理与维修2023翼8（下）0引言避雷器是电网系统中的重要设备，用于保护电气设备免受过电压危害，也被称为过电压保护器。过电压主要包括大气过电压和内部过电压，大气过电压主要有雷电压，内部过电压主要有操作过电压和谐振过电压。当电网系统正常运行时，避雷器可以被视为高阻，理想情况下没有电流通过。当电网系统遭受瞬态过电压冲击时，例如雷电冲击，避雷器能快速对地释放高压能量，保护电气设备不受过电压伤害，并能迅速截断续流，维持残压在较低水平，减少对电力系统的冲击。避雷器的类型主要有保护间隙、管式避雷器、阀型避雷器和氧化锌避雷器。当前电网系统中，保护间隙主要用于限制大气过电压，多用于线路及变电站的进线段保护，而且常常与其他类型避雷器配合使用。管式避雷器和阀型避雷器因为性能不稳定，已基本被淘汰。现在电网系统广泛采用的是氧化锌避雷器，因为氧化锌避雷器的非线性特性极佳、性能稳定，而且性价比极高。避雷器放电计数器安装在避雷器的底部（图1），与避雷器串联后与大地连接，用于监测避雷器受到雷击或电网过电压冲击的次数，以及正常运行时流过避雷器的泄漏电流，主要由计数器和内部毫安表组成。避雷器计数器将避雷器泄漏电流和动作次数定量化，既可以直观地监测避雷器设备是否正常，又可以做数据统计，方便对比、分析，从而更加科学合理地分析避雷器运行状态，为电网设备提供日常维护建议和指导。1避雷器放电计数器动作原理避雷器放电计数器是避雷器监测装置的一个功能部分，在正常运行电压下，避雷器可以视为高阻，理想情况下没有电流通过，计数器不动作。当避雷器受到雷击过电压或电力系统内部过电压冲击时，高瞬态工作电流从计数器的非线性电阻片通过，经过内部交直流变换，电流流过电磁线圈，使计数器电磁器动作一次，从而实现记录避雷器动作次数的功能[1]。避雷器计数器有双电阀结构、整流式和电磁式3种结构[2]，本文主要分析常见的双阀片结构和整流式结构的动作原理。双阀片结构原理如图2所示，R1、R2为非线性电阻，C为储能电容，L是计数器线圈。当避雷器动作时，大电流流过阀片R1，在阀片R1上产生电压降，该电压经过阀片R2给电容C充电。当避雷器动作结束时，阀片R1两端电压迅速消失。因为R1、R2为非线性电阻，电容C优先对电磁式计数器的电感线圈L放电，使计数器指针动作，记数一次。改变R1及R2的阻值，可以调整计数器的灵敏度。一般动作电流为100A的冲击电流。因为阀片R1上有一定的压降，将使避雷器的...
