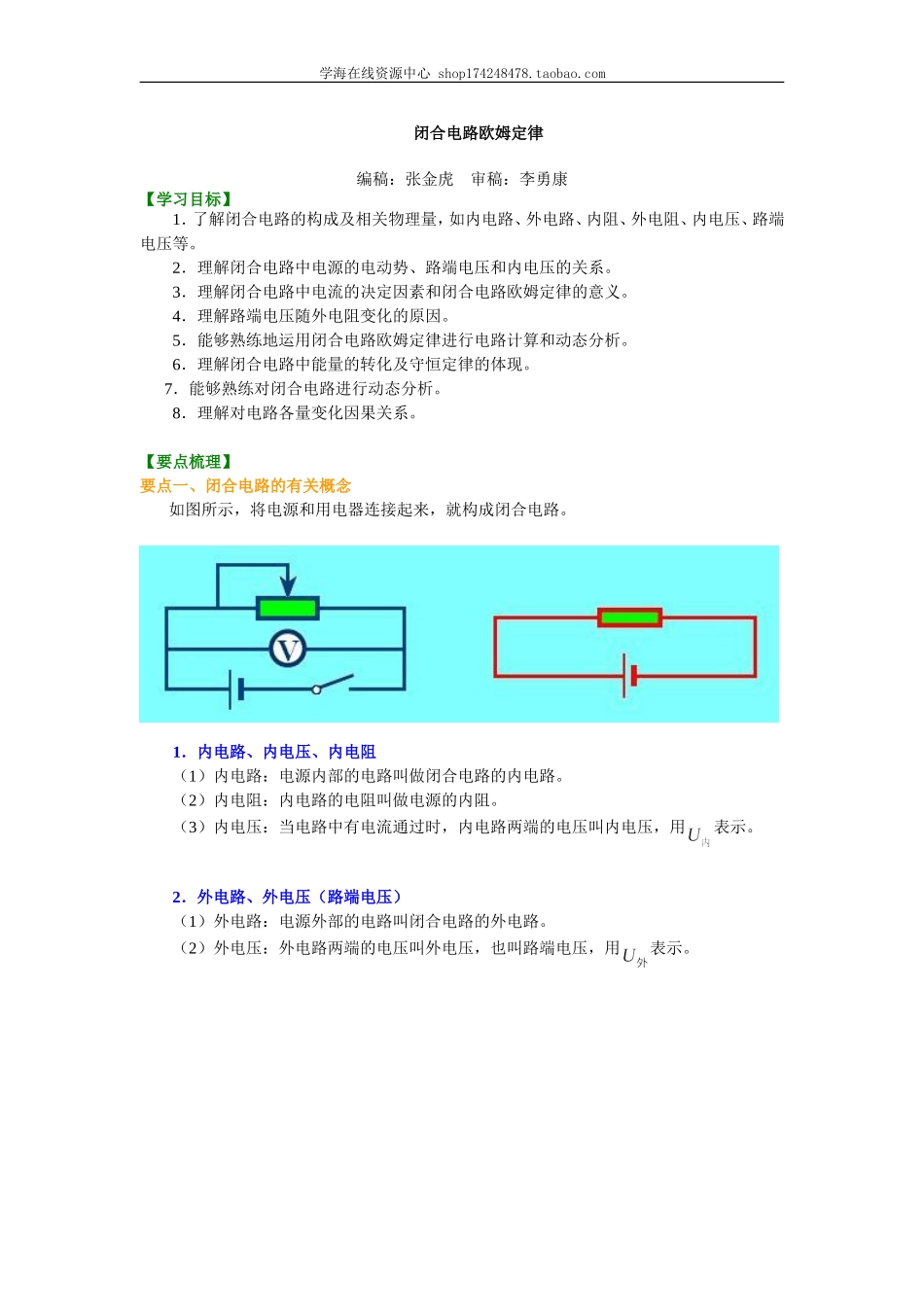

学海在线资源中心shop174248478.taobao.com闭合电路欧姆定律编稿：张金虎审稿：李勇康【学习目标】1．了解闭合电路的构成及相关物理量，如内电路、外电路、内阻、外电阻、内电压、路端电压等。2．理解闭合电路中电源的电动势、路端电压和内电压的关系。3．理解闭合电路中电流的决定因素和闭合电路欧姆定律的意义。4．理解路端电压随外电阻变化的原因。5．能够熟练地运用闭合电路欧姆定律进行电路计算和动态分析。6．理解闭合电路中能量的转化及守恒定律的体现。7．能够熟练对闭合电路进行动态分析。8．理解对电路各量变化因果关系。【要点梳理】要点一、闭合电路的有关概念如图所示，将电源和用电器连接起来，就构成闭合电路。1．内电路、内电压、内电阻（1）内电路：电源内部的电路叫做闭合电路的内电路。（2）内电阻：内电路的电阻叫做电源的内阻。（3）内电压：当电路中有电流通过时，内电路两端的电压叫内电压，用表示。2．外电路、外电压（路端电压）（1）外电路：电源外部的电路叫闭合电路的外电路。（2）外电压：外电路两端的电压叫外电压，也叫路端电压，用表示。学海在线资源中心shop174248478.taobao.com3．闭合回路的电流方向在外电路中，电流方向由正极流向负极，沿电流方向电势降低。在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。内电路与外电路中的总电流是相同的。要点诠释：电路中的电势变化情况（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，由于电源的电动势，电势还要升高。电势“有升有降”其中：学海在线资源中心shop174248478.taobao.com要点二、闭合电路欧姆定律1．定律的内容及表达式（1）对纯电阻电路常用的变形式：；；．表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．（2）电源电压、电动势、路端电压电动势：(对确定的电源，一般认为不变)路端电压:(可变)如图：增大，电流减小，路端电压增大减小，电流增大，路端电压减小（3）电源的特征曲线——路端电压随干路电流变化的图象．学海在线资源中心shop174248478.taobao.com图象的函数表达：图象的物理意义a．在纵轴上的截距表示电源的电动势．b．在横轴上的截距表示电源的短路电流c．图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．2．定律的意义及说明（1）意义：定律说明了闭合电路中的电流取决于两...
