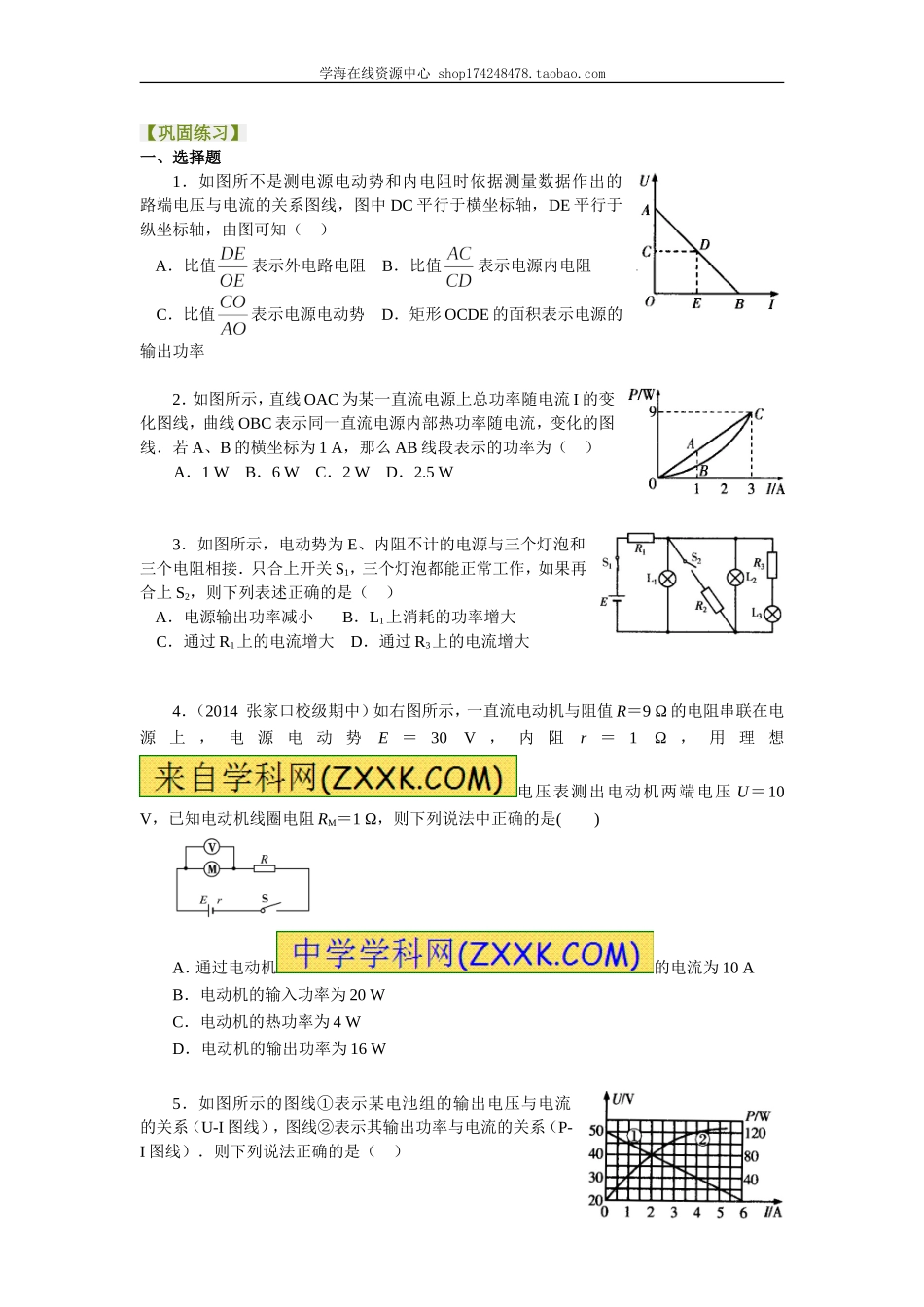

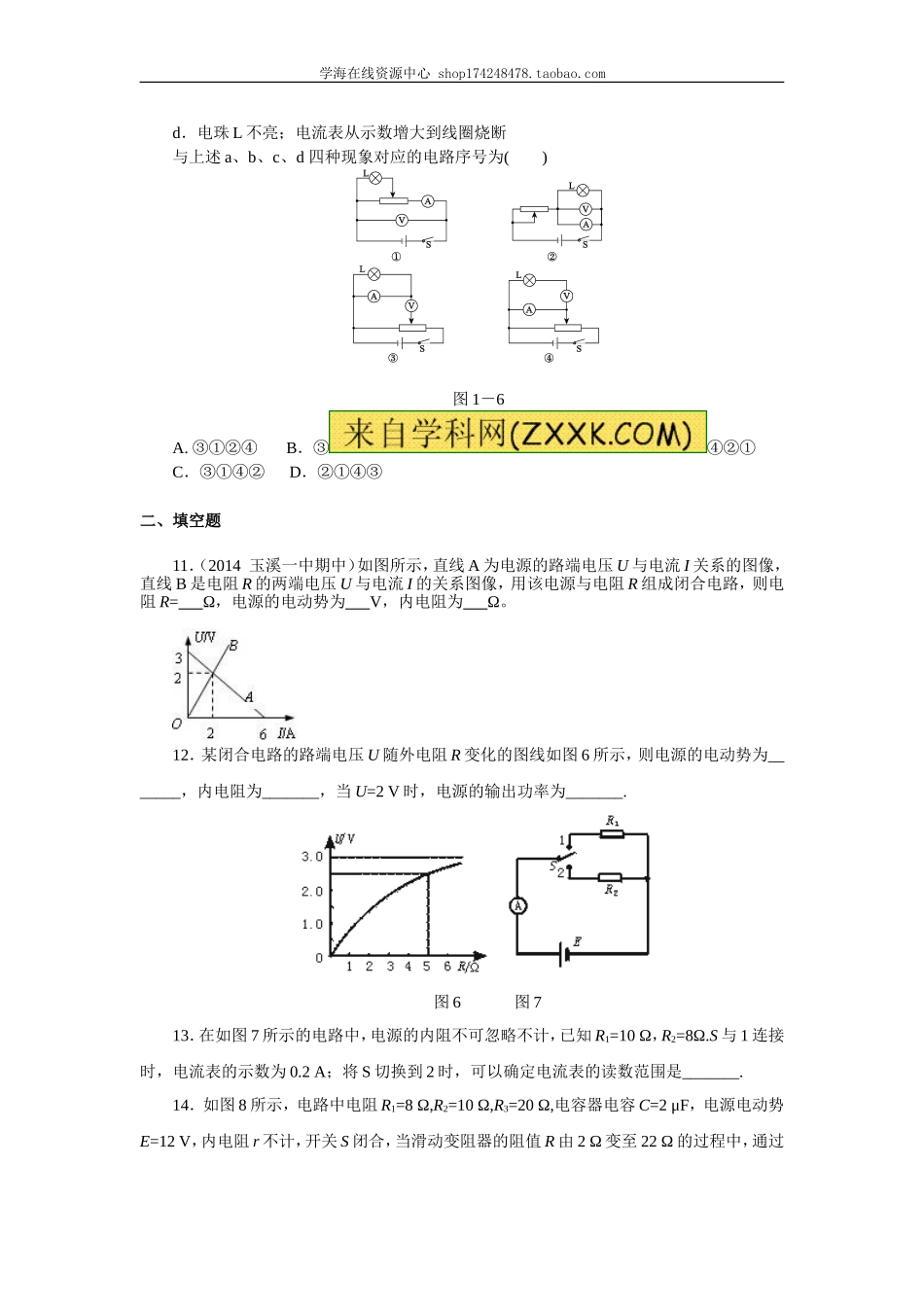

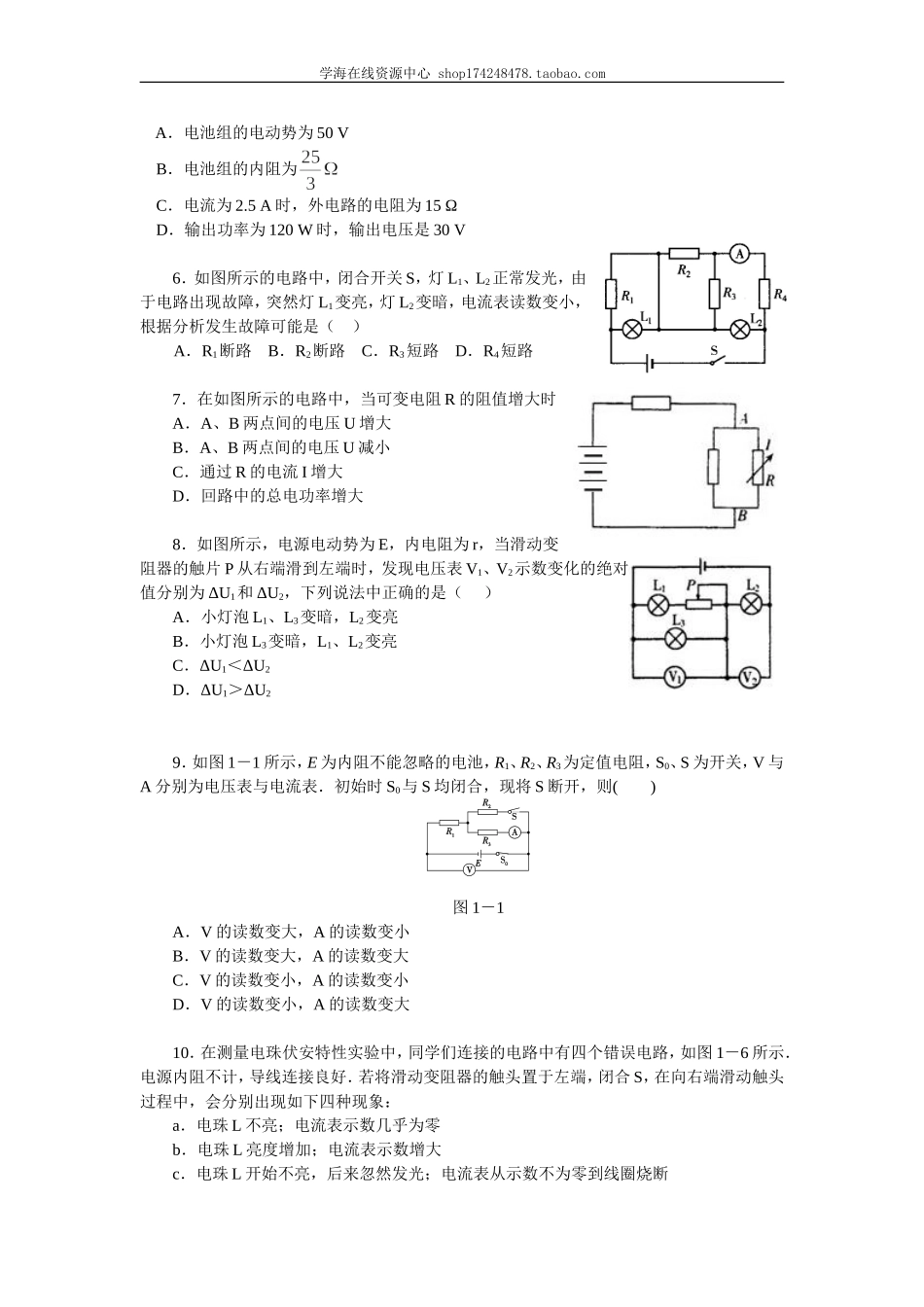

学海在线资源中心shop174248478.taobao.com【巩固练习】一、选择题1．如图所不是测电源电动势和内电阻时依据测量数据作出的路端电压与电流的关系图线，图中DC平行于横坐标轴，DE平行于纵坐标轴，由图可知（）A．比值表示外电路电阻B．比值表示电源内电阻C．比值表示电源电动势D．矩形OCDE的面积表示电源的输出功率2．如图所示，直线OAC为某一直流电源上总功率随电流I的变化图线，曲线OBC表示同一直流电源内部热功率随电流，变化的图线．若A、B的横坐标为1A，那么AB线段表示的功率为（）A．1WB．6WC．2WD．2.5W3．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接．只合上开关S1，三个灯泡都能正常工作，如果再合上S2，则下列表述正确的是（）A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大4．（2014张家口校级期中）如右图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻RM＝1Ω，则下列说法中正确的是()A．通过电动机的电流为10AB．电动机的输入功率为20WC．电动机的热功率为4WD．电动机的输出功率为16W5．如图所示的图线①表示某电池组的输出电压与电流的关系（U-I图线），图线②表示其输出功率与电流的关系（P-I图线）．则下列说法正确的是（）学海在线资源中心shop174248478.taobao.comA．电池组的电动势为50VB．电池组的内阻为C．电流为2.5A时，外电路的电阻为15ΩD．输出功率为120W时，输出电压是30V6．如图所示的电路中，闭合开关S，灯L1、L2正常发光，由于电路出现故障，突然灯L1变亮，灯L2变暗，电流表读数变小，根据分析发生故障可能是（）A．R1断路B．R2断路C．R3短路D．R4短路7．在如图所示的电路中，当可变电阻R的阻值增大时A．A、B两点间的电压U增大B．A、B两点间的电压U减小C．通过R的电流I增大D．回路中的总电功率增大8．如图所示，电源电动势为E，内电阻为r，当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．ΔU1＜ΔU2D．ΔU1＞ΔU29．如图1－1所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()图1－1A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V...
