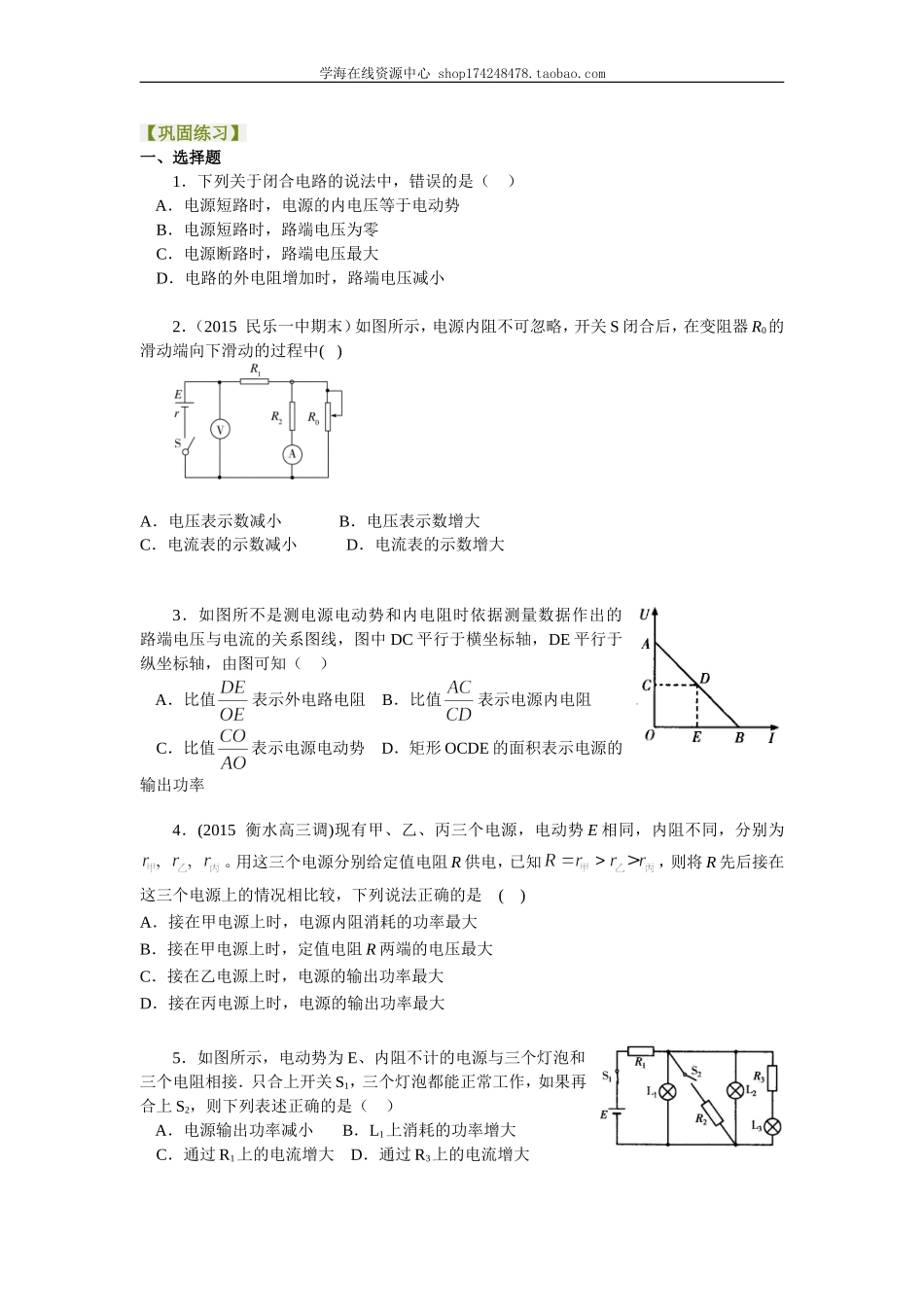

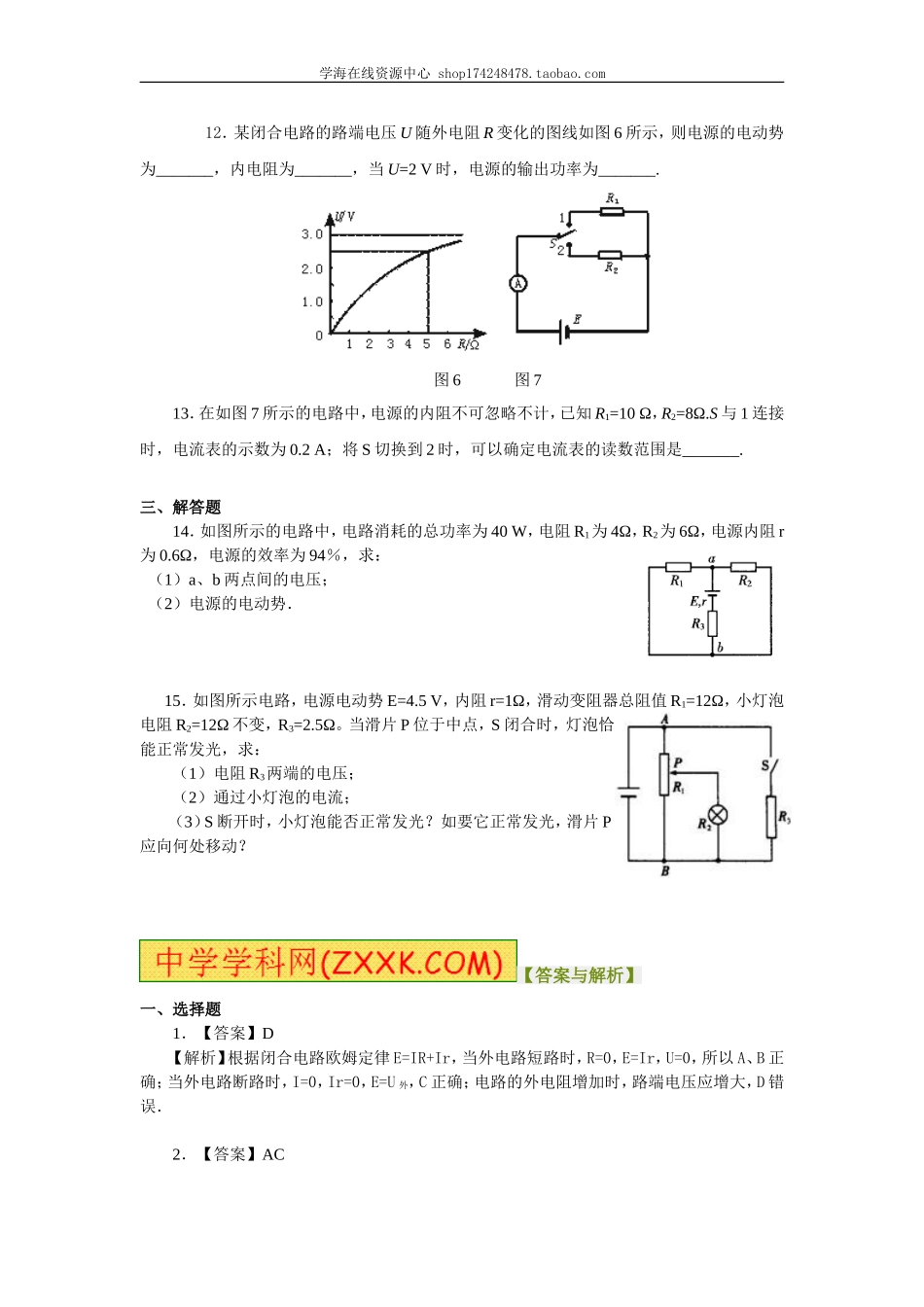

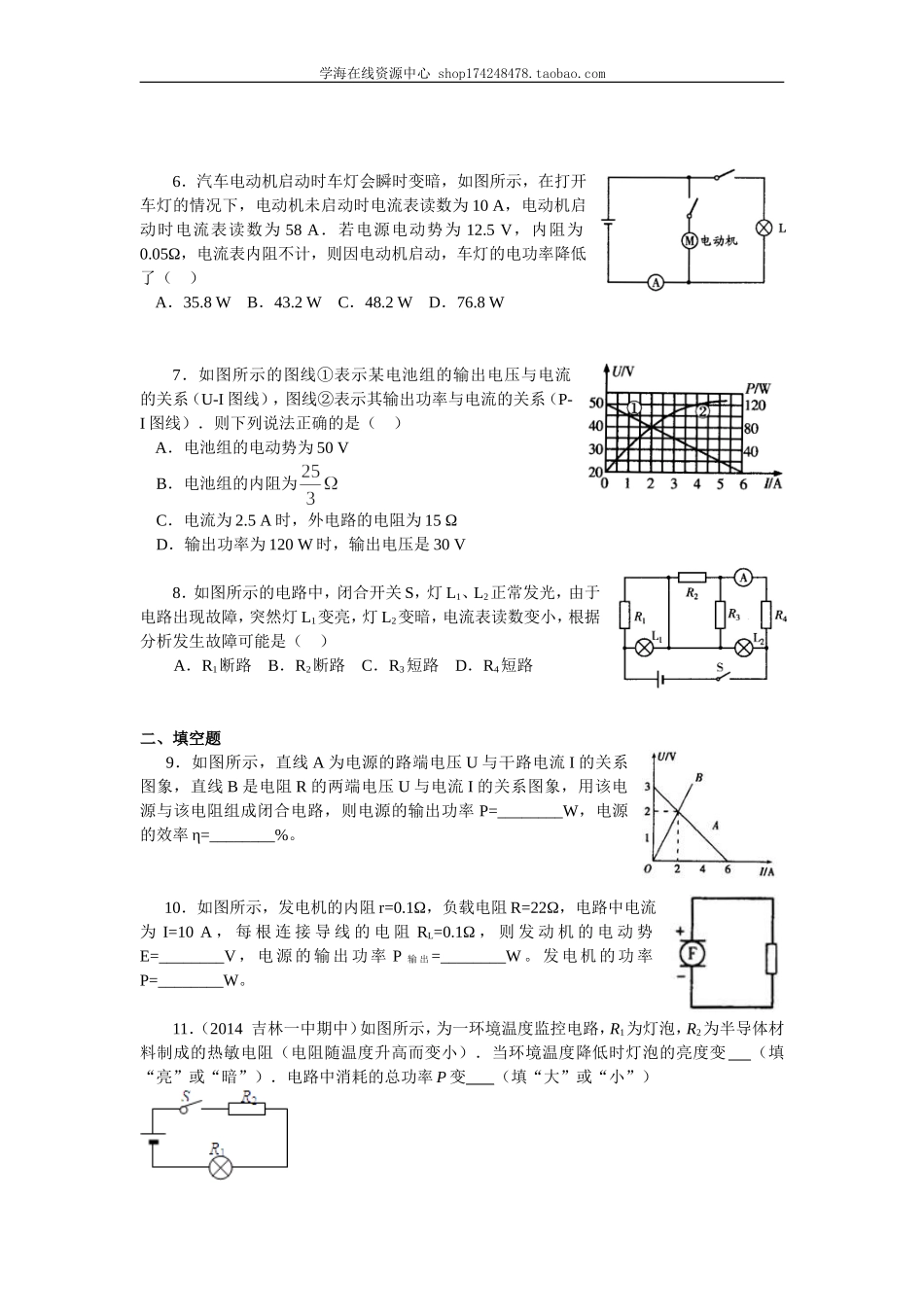

学海在线资源中心shop174248478.taobao.com【巩固练习】一、选择题1．下列关于闭合电路的说法中，错误的是（）A．电源短路时，电源的内电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电路的外电阻增加时，路端电压减小2．（2015民乐一中期末）如图所示，电源内阻不可忽略，开关S闭合后，在变阻器R0的滑动端向下滑动的过程中()A．电压表示数减小B．电压表示数增大C．电流表的示数减小D．电流表的示数增大3．如图所不是测电源电动势和内电阻时依据测量数据作出的路端电压与电流的关系图线，图中DC平行于横坐标轴，DE平行于纵坐标轴，由图可知（）A．比值表示外电路电阻B．比值表示电源内电阻C．比值表示电源电动势D．矩形OCDE的面积表示电源的输出功率4．(2015衡水高三调)现有甲、乙、丙三个电源，电动势E相同，内阻不同，分别为。用这三个电源分别给定值电阻R供电，已知，则将R先后接在这三个电源上的情况相比较，下列说法正确的是()A．接在甲电源上时，电源内阻消耗的功率最大B．接在甲电源上时，定值电阻R两端的电压最大C．接在乙电源上时，电源的输出功率最大D．接在丙电源上时，电源的输出功率最大5．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接．只合上开关S1，三个灯泡都能正常工作，如果再合上S2，则下列表述正确的是（）A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大学海在线资源中心shop174248478.taobao.com6．汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10A，电动机启动时电流表读数为58A．若电源电动势为12.5V，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（）A．35.8WB．43.2WC．48.2WD．76.8W7．如图所示的图线①表示某电池组的输出电压与电流的关系（U-I图线），图线②表示其输出功率与电流的关系（P-I图线）．则下列说法正确的是（）A．电池组的电动势为50VB．电池组的内阻为C．电流为2.5A时，外电路的电阻为15ΩD．输出功率为120W时，输出电压是30V8．如图所示的电路中，闭合开关S，灯L1、L2正常发光，由于电路出现故障，突然灯L1变亮，灯L2变暗，电流表读数变小，根据分析发生故障可能是（）A．R1断路B．R2断路C．R3短路D．R4短路二、填空题9．如图所示，直线A为电源的路端电压U与干路电流I的关系图象，直线B是电阻R的两端电压U与电流I的关系图象，用该电源与该电...
