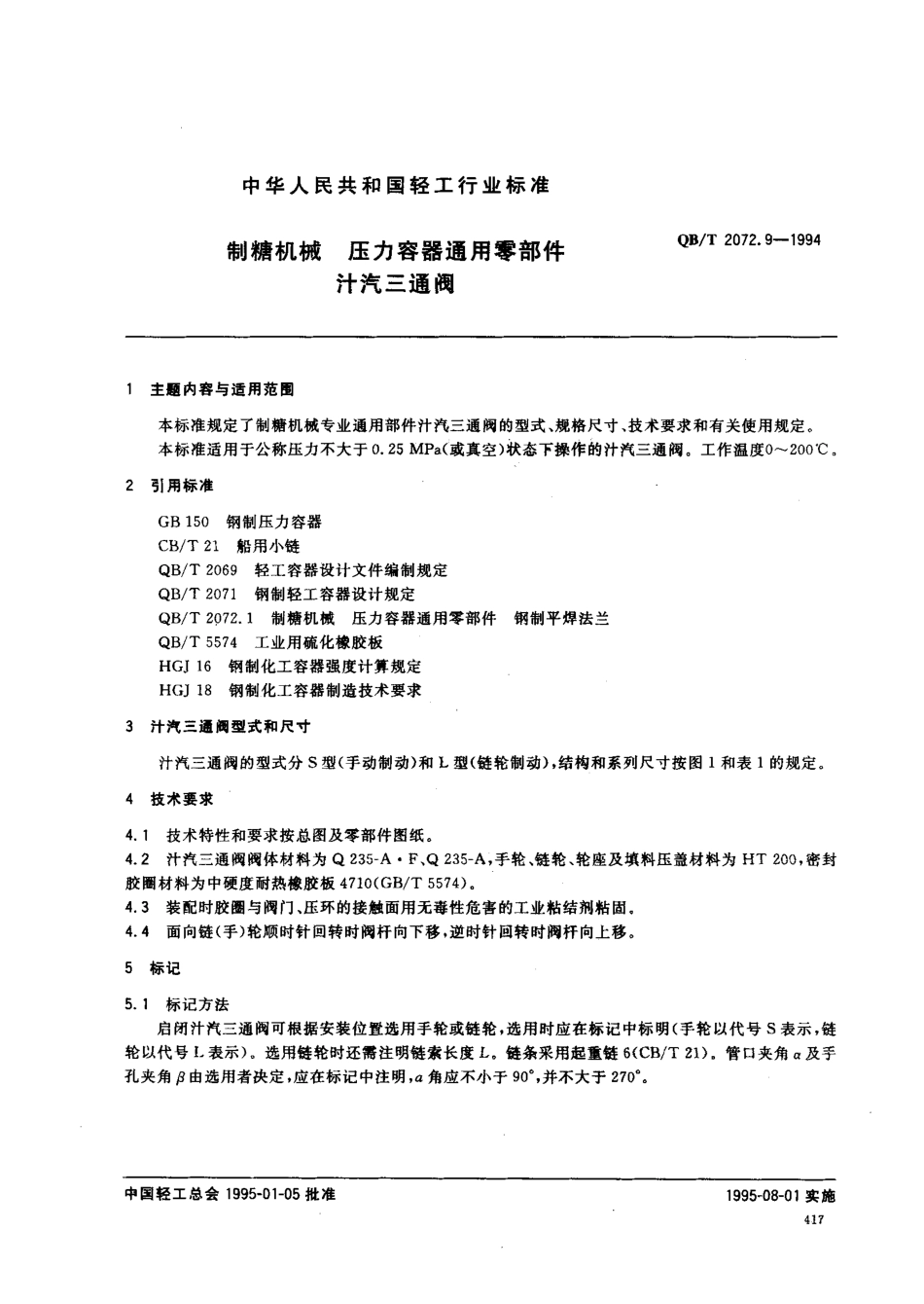

中华人民共和国轻工行业标准制糖机械压力容器通用零部件汁汽三通阀QB/T2072.9-19941主题内容与适用范围本标准规定了制搪机械专业通用部件汁汽三通阀的型式、规格尺寸、技术要求和有关使用规定。本标准适用于公称压力不大于。.25MPa(或真空)状态下操作的汁汽三通阀。工作温度。-200'C.2引用标准GB150钢制压力容器CB/T21船用小链QB/T2069轻工容器设计文件编制规定QB/T2071钢制轻工容器设计规定QB/T2072.1制糖机械压力容器通用零部件钢制平焊法兰QB/T5574工业用硫化橡胶板HGJ16钢制化工容器强度计算规定HGJ18钢制化工容器制造技术要求3汁汽三通阀型式和尺寸汁汽三通阀的型式分S型(手动制动)和L型(链轮制动)，结构和系列尺寸按图1和表1的规定。4技术要求4.1技术特性和要求按总图及零部件图纸。4.2汁汽三通阀阀体材料为Q235-A·F,Q235-A，手轮、链轮、轮座及填料压盖材料为HT200，密封胶圈材料为中硬度耐热橡胶板4710(GB/T5574),4.34.4装配时胶圈与阀门、压环的接触面用无毒性危害的工业粘结剂粘固，面向链(手)轮顺时针回转时阀杆向下移，逆时针回转时阀杆向上移。5标记5.1标记方法启闭汁汽三通阀可根据安装位置选用手轮或链轮，选用时应在标记中标明(手轮以代号S表示，链轮以代号I表示)。选用链轮时还需注明链索长度L。链条采用起重链6(CB/T21)。管口夹角a及手孔夹角刀由选用者决定，应在标记中注明，a角应不小于9扩，并不大于2700,中国轻工总会1995-01-05批准1995-08-01实施417QB/T2072.9-1994mm公称直径刃N/mmLH,H之H,DoD,D,D,b级栓孔质最/kg标准图号手轮链轮刀0200500367483911320314.6640031528018818161QB/T2072.9-1250540407513996320314.66450370335221218193QB/T2072.9-23006604506011138320314.66550435395221223254QB/T2072.9-33507005506801320500556.4600486445221223385QB/T2072.9-44008206207101440500556.4700535495221623460QB/T2072.9-55009507007901655500556.4800640600241623635QB/T2072.9-660011408059351940500725.741000755705242025850QB/T2072.9-770013009109802120500725.7411008608102624271185QB/T2072.9-8800QB/T2072.9-9900QB/T2072.9-101000QB/T2072.9-11418QB/T2072.9-19945.25.2.1标记示例公称直径DH350，采用链轮，起重链总长度Lo=5000mm,管口夹角a=1800，手孔夹角口=900,汁汽三通阀标记为:汁汽三通阀(L)D050a=1800/j=900L,=5000QB/T2072.95.2.2公称直径DN350，采用链轮a=1800,/3=90。汁汽三通阀标记为汁汽三通阀(S)DN350a=1800R=900QB/T2072.9附加说明:本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由江门机械厂负责起草。本标准主要起草人汤振佐、甘志拒。
