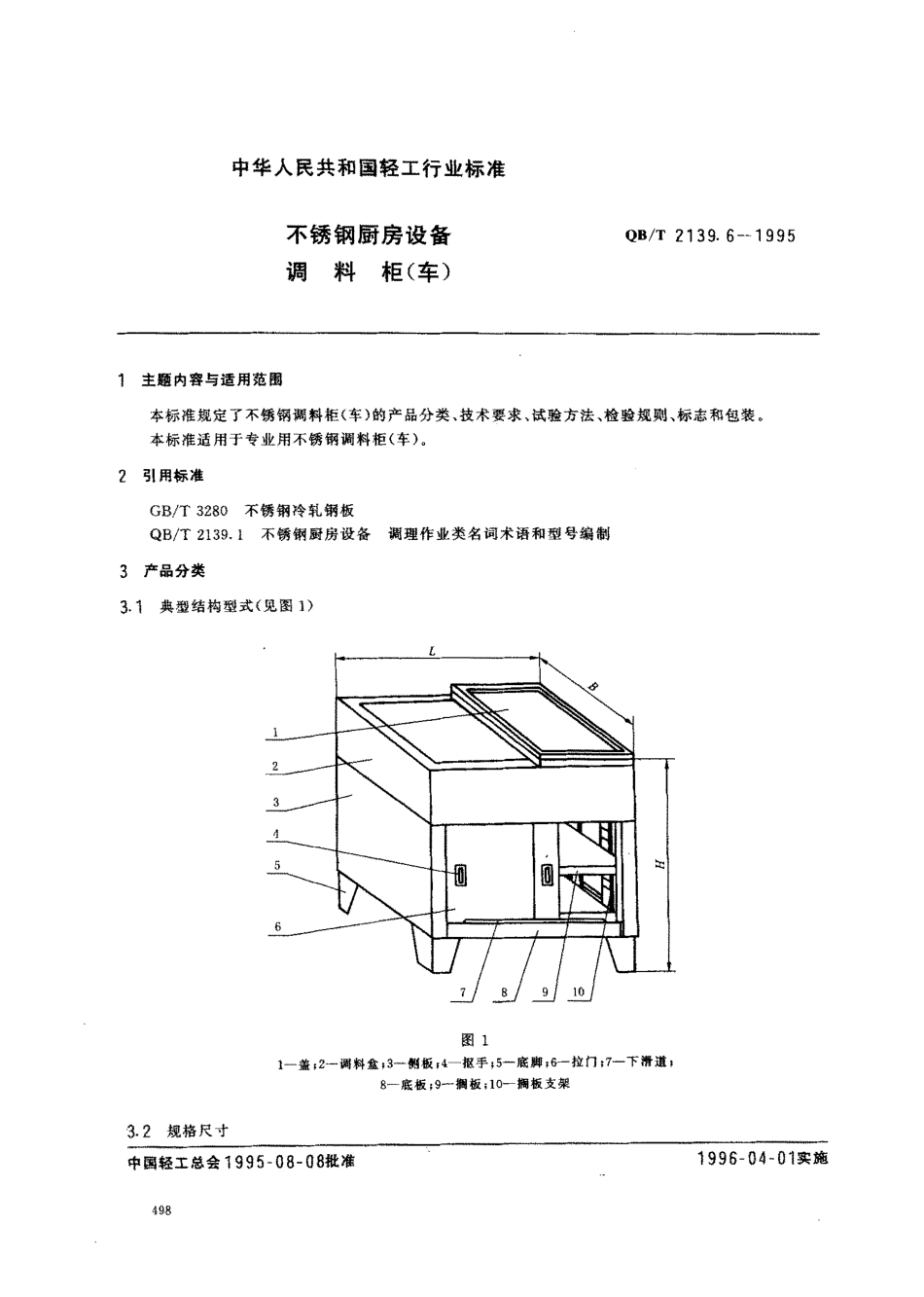

中华人民共和国轻工行业标准不锈钢厨房设备调料柜(车)QB/'r2139.6一1995主题内容与适用范围本标准规定了不锈钢调料柜(车)的产品分类、技术要求、试验方法、检验规则、标志和包装。本标准适用于专业用不锈钢调料柜(车)。引用标准GB/T3280不锈钢冷轧钢板QB/T2139.1不锈钢厨房设备调理作业类名词术语和型号编制3产品分类典型结构型式(见图1)图11一盖;2一调料盒03-侧板「4-枢手卢一底脚;6一拉门;7一下滑道，8-底板四一搁板;10-搁板支架规格尺寸自乙3.3中国轻工总会1995-08-08批准1996一04一01实施QB/T2139.6一1995调料柜(车)的外形尺寸见下表LBH600^-1200级差100450^-650级差50800850注:特殊规格可由供需双方协商确定。3.3型号编制3.3.1调料柜(车)的型号编制应符合QB/T2139.1的规定3.3.2示例长度为900mm，宽度为550mm,第一次设计的调料车。ZT-W9055-14技术要求4.1产品所使用的不锈钢原材料应符合GB/T3280中奥氏体和铁素体型不锈钢的有关规定。4.2产品抛光后表面纹理应均匀一致，外表面粗糙度R。为3.2pm，且不得有明显划痕、锤印及烧痕4.3产品焊接部位应牢固，焊纹均匀一致，不允许有未焊透、裂纹等缺陷，外露焊缝均应进行抛光或去色处理。4.4产品连接部位的紧固件应位置均匀，连接牢固。4.5产品与人体接触部位不允许有尖角和毛刺。4.6外形尺寸极限偏差为士3mm,4.7相邻两平面垂直度不大于5mm,4.8调整脚应坚固，调整灵活，调料车行走时应平稳、灵活、无异常杂音。4.9柜门开闭灵活，无异常杂音。4.10调料盒底应能承受50kg载荷，其变形量应小于3mm,4.11产品在490N水平集中力的作用下，框架的变形量应小于15mm，去除作用力后，其变形量应小于3mm,5试验方法51外观质量的检验对4.2,4.3,4.4,4.5,4.8,4.9条采用手感、目测检验。5.2尺寸公差的检验对4.6条采用钢卷尺或钢直尺检验。5.3形位公差的检验对4.7条采用900角尺和钢直尺检验。5.4承载试验将产品置于平稳处，在调料盒底中央部位放置300mmX300mm的木板，在其上放置50kg的重物静止ih后，去除重物，测受载平面对角线交点处的垂直方向变形量。5.5水平受力试验(见图2)将产品置于平稳处，底脚固定，分别从左右上框架中部加490N水平力各5次，每次作用时间为55在加载状态下，分别测量受力端的变形量，取其平均值。去除作用力后，再测其残留变形量。QB/T2139.6一1995变形量490N厂图26检验规则6.1产品检验分出厂检验和型式检验。6.2出厂检验项目包括4.2,4.3,4.4,4.5,4.6,4.7,4.8,4.9条，检验不合格允许修复后重新检验;...
