碳素结构钢和低合金结构钢热轧钢板和钢带 GBT 3274-2017.pdfVIP免费

ICS70.140.50H46

中华人民共和国国家标准

GB/T3274—2017

代替GB912—2008,GB/T3274—2007

碳素结构钢和低合金结构钢热轧钢板和钢带

Hot-rolledplates,sheetsandstripsofcarbonstructuralsteelsandhighstrengthlowalloystructuralsteels

2017-02-28发布2017-11-01实施

中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会

发布

GB/T3274—2017

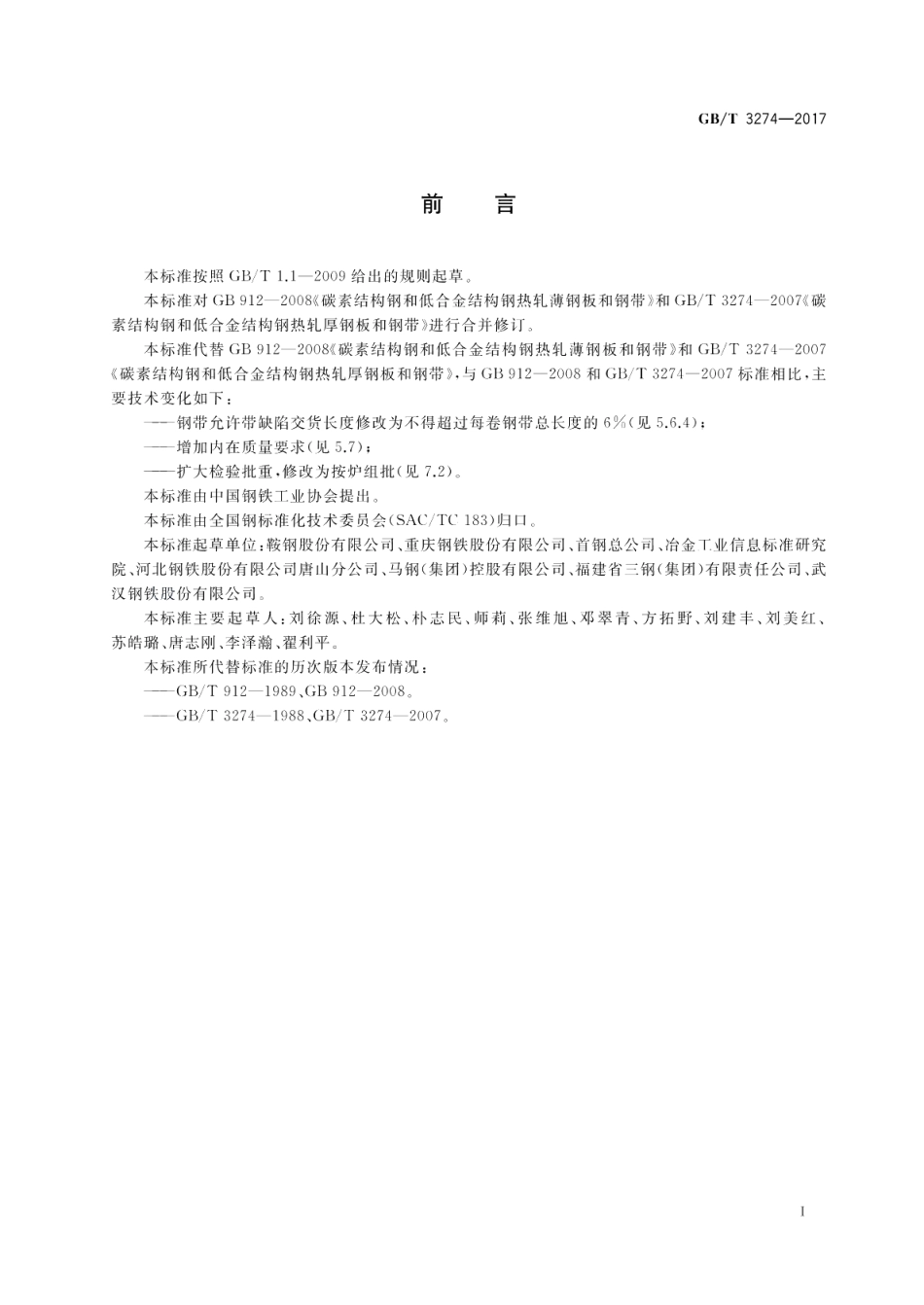

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准对GB912—2008C碳素结构钢和低合金结构钢热轧薄钢板和钢带》和GB/T3274—2007《碳

素结构钢和低合金结构钢热轧厚钢板和钢带》进行合并修订。

本标准代替GB912—2008碳素结构钢和低合金结构钢热轧薄钢板和钢带》和GB/T3274—2007《碳素结构钢和低合金结构钢热轧厚钢板和钢带》,与GB912—2008和GB/T3274—2007标准相比，主要技术变化如下：

——钢带允许带缺陷交货长度修改为不得超过每卷钢带总长度的6%(见5,6.4);

——增加内在质量要求(见5.7);

——扩大检验批重，修改为按炉组批(见7,2)。

本标准由中国钢铁工业协会提出。

本标准由全国钢标准化技术委员会(SAC/TC183)归口。

本标准起草单位：鞍钢股份有限公司、重庆钢铁股份有限公司、首钢总公司、冶金工业信息标准研究院、河北钢铁股份有限公司唐山分公司、马钢(集团)控股有限公司、福建省三钢(集团)有限责任公司、武汉钢铁股份有限公司。

本标准主要起草人；刘徐源、杜大松，朴志民、师莉、张维旭、邓翠青、方拓野、刘建丰，刘美红、苏皓璐、唐志刚、李泽瀚、翟利平。

本标准所代替标准的历次版本发布情况：

——GB/T912—1989、GB912—2008。

——GB/T3274—1988、GB/T3274—2007。

GB/T3274—2017

碳素结构钢和低合金结构钢热轧钢板和钢带

1范围

本标准规定了碳素结构钢和低合金结构钢热轧钢板和钢带的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。

本标准适用于厚度不大于400mm的碳素结构钢和低合金结构钢热轧钢板和钢带(以下简称钢板和钢带)。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单》适用于本文件。

GB/T222钢的成品化学成分允许偏差

GB/T228.1金属材料拉伸试验第1部分；室温试验方法

GB/T229金属材料夏比摆锤冲击试验方法

GB/T232金属材料弯曲试验方法

GB/T247钢板和钢带包装、标志及质量证明书的一般规定

GB/T700碳素结构钢

GB/T709热轧钢板和钢带的尺寸，外形、重量及允许偏差

GB/T1591低合金高强度结构钢

GB/T2975钢及钢产品力学性能试验取样位置及试样制备

GB/T8170数值修约规则与极限数值的表示和判定

GB/T14977热轧钢板表面质量的一般要求

GB/T17505钢及钢产品交货一般技术要求

GB/T20066钢和铁化学成分测定用试样的取样和制样方法

3订货内容

3.1按本标准订货的合同或订单应包括下列内容：

a)标准编号：

b)产品名称(钢板或钢带);

e)牌号；

d)交货状态；

e)尺寸及精度；

f)边缘状态(切边EC、不切边EM);

g)重量；

h)特殊要求。

3.2由钢带剪切的钢板通常切边交货，若订货合同未指明边缘状态，钢带通常不切边交货。

GB/T3274—2017

4尺寸、外形，重量

钢板和钢带的尺寸，外形、重量及允许偏差应符合GB/T709的规定。

5技术要求

5.1牌号和化学成分

钢的牌号和化学成分(熔炼分析)应符合GB/T700和GB/T1591的规定。成品钢板和钢带的化学成分允许偏差应符合GB/T222的规定。

5.2冶炼方法

钢应采用氧气转炉或电炉冶炼。

5.3交货状态

钢板和钢带以热轧、控轧或热处理状态交货。

5.4力学性能

5.4.1厚度小于3mm的钢板和钢带的抗拉强度和断后伸长率应符合GB/T700、GB/T1591的规定，断后伸长率允许比GB/T700或GB/T1591的规定降低5%(绝对值)。根据需方要求，钢板和钢带的屈服强度可按GB/T700、GB/T1591的规定。

5.4.2厚度不小于3mm的钢板和钢带的力学和工艺性能应符合GB/T700、GB/T1591的规定。

5.5工艺性能

钢板和钢带应做180°弯曲试验，试样弯曲压头直径应符合GB/T700、GB/T1591的规定。如供方能保证冷弯试验合格，可不作检验。

5.6表面质量

5.6.1钢板和钢带断面不应有目视可见分层。钢板和钢带表面不应有结疤、裂纹、折叠、夹杂、气泡和氧化铁皮压入等对使用有害的缺陷。

5.6.2钢板和钢带表面允许有不影响使用的薄层氧化铁皮、铁锈和轻微的麻点、划痕等局部缺陷，其凹凸度不得超过钢板和钢带厚度公差之半，并应保证钢板和钢带允许的最小厚度。

5.6.3钢板表面缺陷允许清理。清理处应平缓无棱角，并应保证钢板的允许最小厚度。

5.6.4在钢带连续生产的过程中，局部的表面缺陷不易发现并去除，因此允许带缺陷交货，但有缺陷部分不得超过每卷钢带总长度的6%。

5.6.5经供需双方协商，表面质量可执行GB/T14977的规定。

5.7内在质量

当需方不允许钢板和钢带内部有分层等缺陷时，应在订货时提出无损检测要求，其检测方法和合格级别由供需双方协商确定。

5.8焊接修补

钢板表面存在不能按5.6.3规定清理的缺陷，经供需双方协商，可进行焊接修补，并应满足以下
