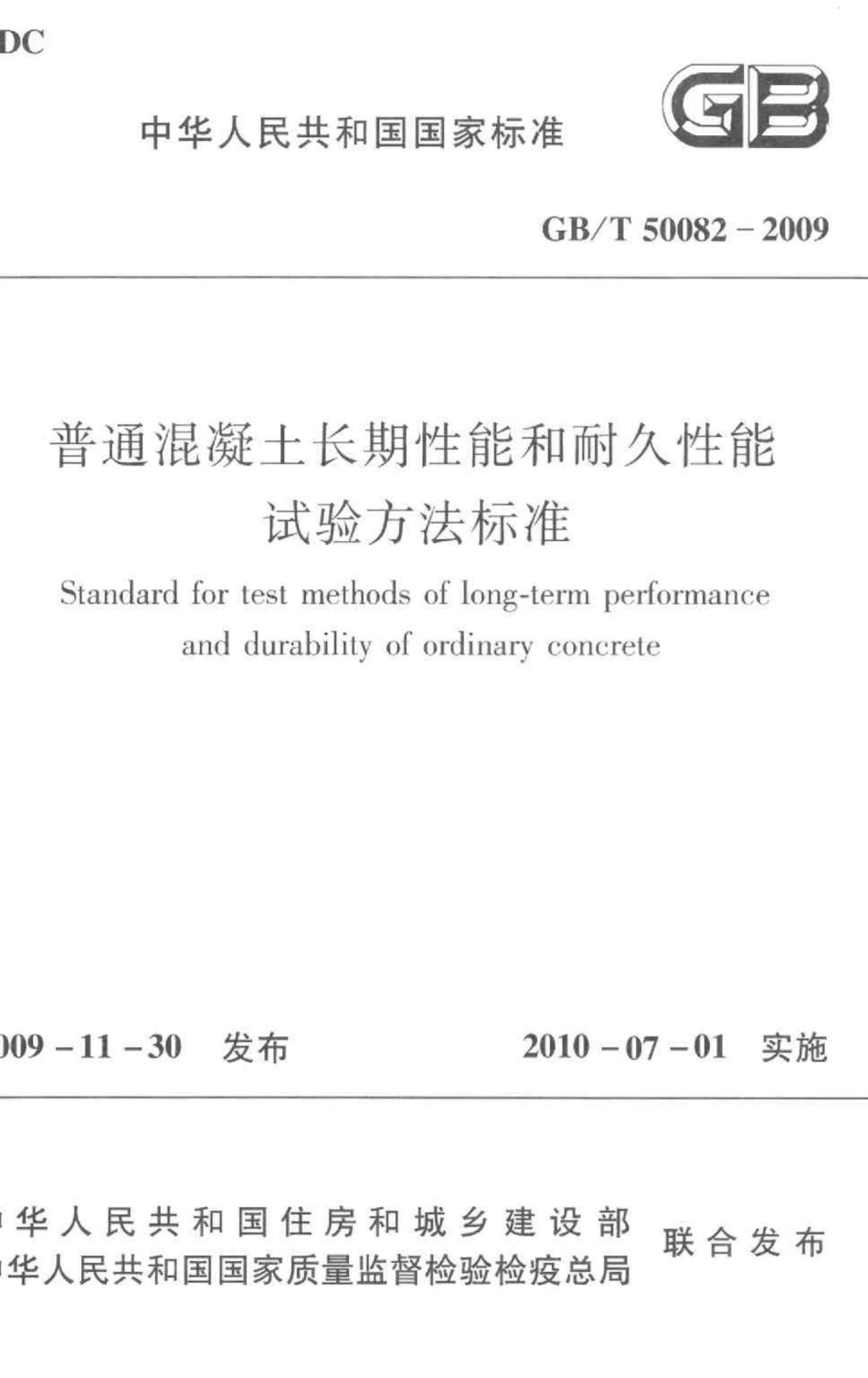

DC
中华人民共和国国家标准
GB/T 50082-2009
普通混凝土长期性能和耐久性能
试验方法标准
Standard for test methods of long-term performance and durability of ordinary concrete
09-11-30 发布 2010-07-01 实施
华 人 民 共 和 国 住 房 和 城 乡 建 设 部 华人民共和国国家质量监督检验检疫总局
联 合 发 布

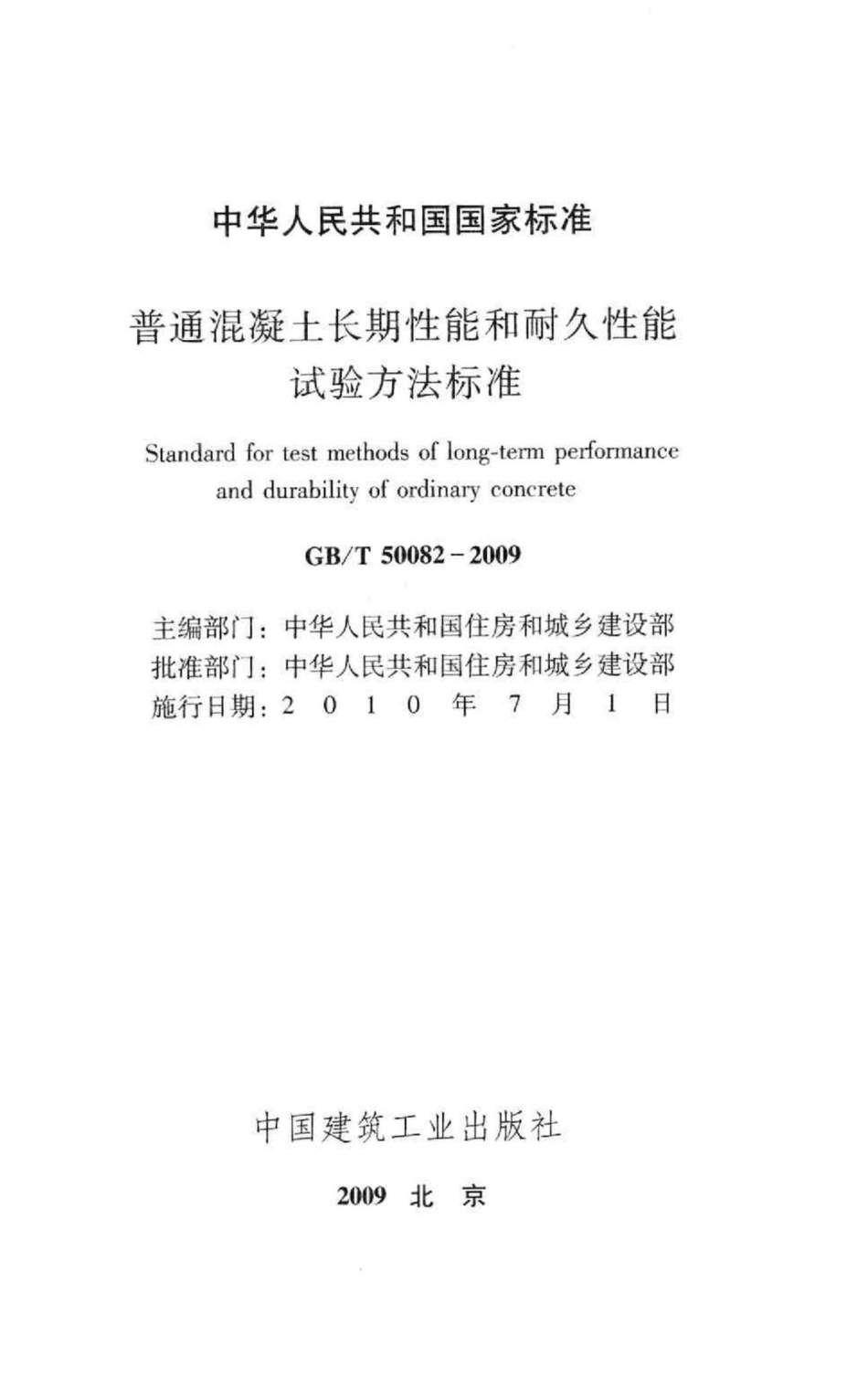

中华人民共和国国家标准
普通混凝土长期性能和耐久性能 试验方法标准
Standard for test methods of long-term performance and durability of ordinary concrete
GB/T 50082-2009
主编部门：中华人民共和国住房和城乡建设部 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 0 年 7 月 1 日
中国建筑工业出版社

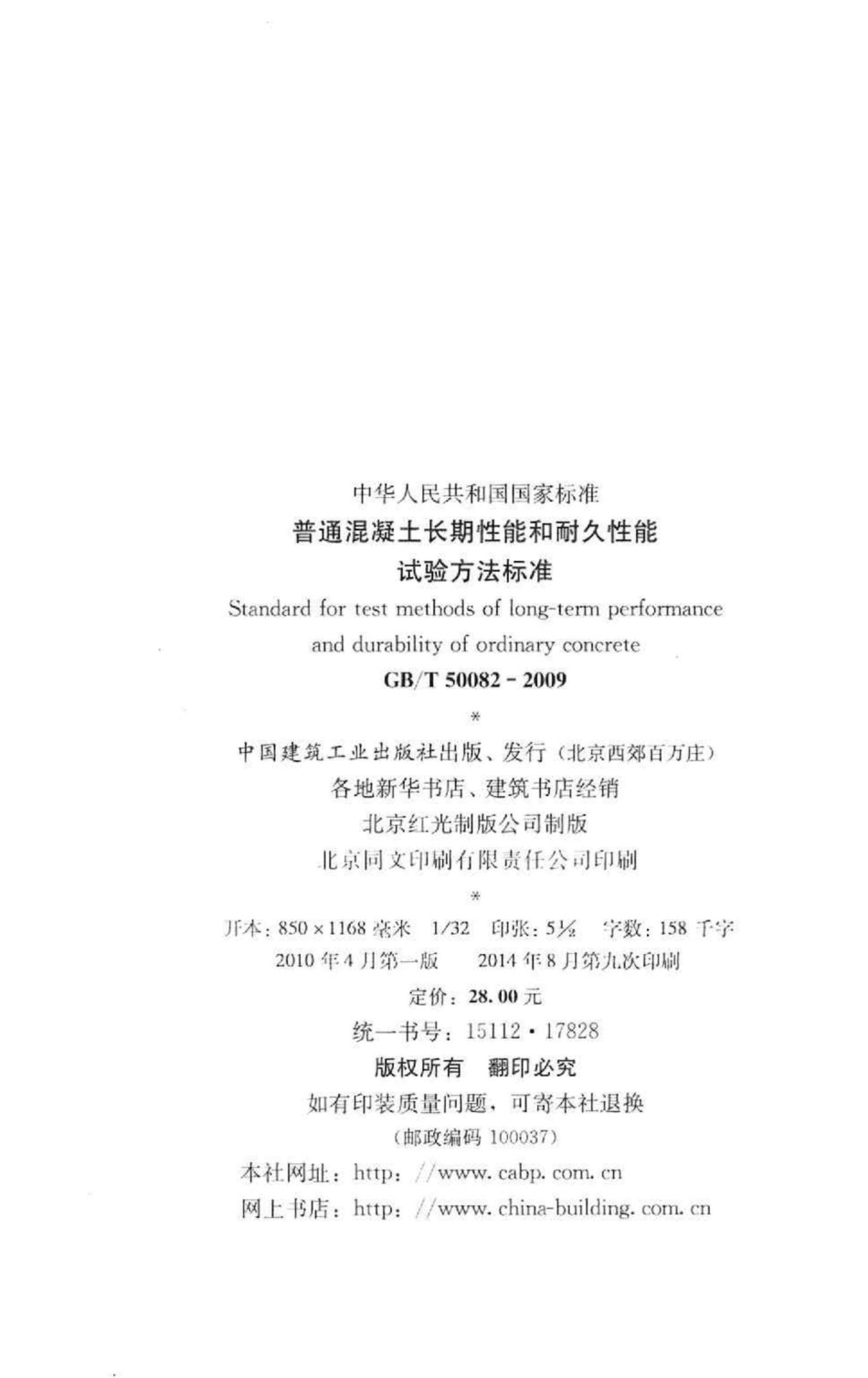

中华人民共和国国家标准
普通混凝土长期性能和耐久性能 试验方法标准
Standard for test methods of long-term performance and durability of ordinary concrete
GB/T 50082-2009
*
中国建筑工业出版社出版、发行(北京西郊百万庄)
各地新华书店、建筑书店经销
北京红光制版公司制版
北京同文印刷有限责任公司印刷
为
开本：850×1168毫米 1/32 印张：5% 字数：158千字
2010年4月第一版 2014年8月第九次印刷
定价：28.00元
统一书号：15112 ·17828
版权所有 翻印必究
如有印装质量问题，可寄本社退换
(邮政编码100037)
本社网址：http://www.cabp.com.cn
网上书店：http://www.china-building.com.cn
中华人民共和国住房和城乡建设部 公 告
第454号
关于发布国家标准《普通混凝土
长期性能和耐久性能试验方法标准》的公告
现批准《普通混凝土长期性能和耐久性能试验方法标准》为国 家标准，编号为GB/T 50082-2009,自2010年7月1日起实 施。原《普通混凝土长期性能和耐久性能试验方法》GBJ 82-85 同时废止 。
本标准由我部标准定额研究所组织中国建筑工业出版社出版 发 行 。
中华人民共和国住房和城乡建设部
2009年11月30日
前 言
根据原建设部《关于印发<二○○四年工程建设国家标准制 订、修订计划>的通知》(建标[2004]67号)的要求，标准编制组 经广泛调查研究，认真总结实践经验、参考有关国际标准和国外 先进标准，并在广泛征求意见的基础上，修订本标准。
本标准的主要技术内容是：1.总则；2.术语；3.基本规 定；4.抗冻试验；5.动弹性模量试验；6.抗水渗透试验；7.抗 氯离子渗透试验；8.收缩试验；9.早期抗裂试验；10.受压徐 变试验；11.碳化试验；12.混凝土中钢筋锈蚀试验；13.抗压 疲劳变形试验；14.抗硫酸盐侵蚀试验；15.碱-骨料反应试验。
本标准修订的主要技术内容是：1.增加了术语一章；2.增 加了基本规定一章；3.将试件的取样、制作和养护等修订为符 合现行国家标准的规定；4.修订和完善了快冻和慢冻试验方法；
5. 增加了单面冻融试验方法；6.动弹性模量试验方法中取消了 敲击法并对共振法进行了完善；7.将原抗渗试验修改为抗水渗 透试验，并增加了渗水高度法；8.增加了抗氯离子渗透试验方 法，包括电通量法和快速氯离子迁移系数法(或称RCM 法);9 . 收缩试验增加了非接触法，完善了原收缩试验方法；10.增加了 早期抗裂试验方法；11.完善了受压徐变试验方法；12.完善了 碳化试验和混凝土中钢筋锈蚀试验方法；13.将原标准中的抗压 疲劳强度试验方法修改为抗压疲劳变形试验方法；14.增加了抗 硫酸盐侵蚀试验方法；15.增加了碱-骨料反应试验方法。
本标准由住房和城乡建设部负责管理，由中国建筑科学研究 院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送 中国建筑科学研究院建筑材料研究所国家标准《普通混凝土长期性能 和耐久性能试验方法标准》管理组(地址：北京市北三环东路30号，
邮政编码：100013;电子邮箱：cabrconcrete@vip.163.com)。 本标准主编单位：中国建筑科学研究院
本标准参编单位：中国铁道科学研究院
辽宁省建设科学研究院 清华大学
中冶集团建筑研究总院
甘肃土木工程科学研究院
云南省建筑科学研究院
贵州中建建筑科研设计院 河南省建筑科学研究院
哈尔滨工业大学
深圳市高新建商品混凝土有限公司 中建三局商品混凝土公司
深圳大学
云南建工混凝土有限公司 重庆市建筑科学研究院
中南大学 武汉大学
青岛理工大学
中国水利水电科学研究院
北京耐恒科技发展有限公司
北京三思行测控技术有限公司
上虞宏兴机械仪器制造有限公司 舟山市博远科技开发有限公司
无锡建仪仪器机械有限公司
天津市天宇实验仪器有限公司 天津市建筑仪器试验机公司
上海国际港务(集团)有限公司 武汉尚品科技有限公司
苏州市东华试验仪器有限公司
建研建材有限公司
本标准主要起草人：冷发光戎君明 丁 威 谢永江
王 元 丁建彤 赵 霄 龙 田 冠 飞 郝挺宇 杜 雷 邓 岗 林力勋 赵铁军 张彩霞 巴恒静 张国林 郭延辉 武铁明 邢 锋 李 章 建 杨再富 谢友均 曾 力 周永祥 马 孝 轩 刘 岩 李金玉 王植槐 陆国良 张关来 诸华丰 徐锡中 王 玉 杰 潘 明 何更新 韦庆东 纪宪坤 罗文斌 曹 芳 王雪昌
本标准主要审查人：姜福田 阎培渝 闻德荣 石云兴 朋改飞 封孝信 张仁瑜 蔡亚宁 夏玲玲
目 次
1 总 则 1
2 术 语 2
3 基 本 规 定 3
3.1 混凝土取样 3
3.2 试件的横截面尺寸 3
3.3 试件的公差 3
3.4 试件的制作和养护 4
3.5 试验报告 4
4 抗 冻 试 验 6
4.1 慢冻法 6
4.2 快冻法 10
4.3 单面冻融法(或称盐冻法) 14
5 动弹性模量试验 26
6 抗水渗透试验 28
6.1 渗水高度法 28
6.2 逐级加压法 31
7 抗氯离子渗透试验 32
7.1 快速氯离子迁移系数法(或称RCM 法 ) 32
7.2 电通量法 39
8 收 缩 试 验 44
8.1 非接触法 44
8.2 接触法 46
9 早期抗裂试验 51
10 受压徐变试验 54
11 碳化试验 61
12 混凝土中钢筋锈蚀试验 64
13 抗压疲劳变形试验 67
14 抗硫酸盐侵蚀试验 69
15 碱 -骨料反应试验 73
本标准用词说明 77
引用标准名录 78
附 ：条文说明 79
Contents
1 General Provisions 1
2 Terms 2
3 Basic Requirements 3
3.1 Sampling 3
3.2 Section Size of Specimen 3
3.3 Tolerance of Specimen 3
3.4 Preparation and Curing of Specimen 4
3.5 Test Report 4
4 Test Methods for Resistance of Concrete to
Freezing and Thawing 6
4.1 Test Method for Slow Freezing and Thawing 6
4.2 Test Method for Rapid Freezing and Thawing 10
4.3 Test Method for Single -Side Freezing
and Thawing 14
5 Test Method for Dynamic Modulus of Elasticity 26
6 Test Methods for Resistance of Concrete to
Water Penetration 28
6.1 Test Method for Depth of Water Penetration 28
6.2 Test Method for Gradual Pressure Loading 31
7 Test Methods for Resistance of Concrete to
Chloride Penetration 32
7.1 Test Method for Rapid Chloride Ions
Migration Coefficient ( RCM) 32
7.2 Test Method for Coulomb Electric Flux 39
8 Test Methods for Shrinkage of Concrete 44
8.1 Non-Contact Method 44
8.2 Contact Method 46
9 Test Method for Early Cracking of Concrete 51
10 Test Method for Creep of Concrete in Compression 54
11 Test Method for Carbonization of Concrete 61
12 Test Mothod for Corrosion of Embedded
Steel Reinforcement in Concrete 64
13 Test Method for Fatigue Deformation of
Concrete in Compression 67
14 Test Method for Resistance of Concrete
to Sulphate Attack 69
15 Test Method for Alkali -aggregate Reaction 73
Explanation of Wording in This Standard 77
List of Quoted Standards 78
Explanation of Provisions 79
1 总 则
1.0.1 为规范和统一混凝土长期性能和耐久性能试验方法，提 高混凝土试验和检测水平，制定本标准。
1.0.2 本标准适用于工程建设活动中对普通混凝土进行的长期 性能和耐久性能试验。
1.0.3 本标准规定了普通混凝土长期性能和耐久性能试验的基 本技术要求，当本标准与国家法律、行政法规的规定相抵触时， 应按国家法律、行政法规的规定执行。
1.0.4 普通混凝土长期性能和耐久性能试验除应符合本标准的 规定外，尚应符合现行国家标准的规定。
2 术 语
2.0.1 普通混凝土 ordinary concrete
干表观密度为(2000～2800)kg/m³ 的水泥混凝土。
2.0.2 混凝土抗冻标号 resistance grade to freezing-thawing of concrete
用慢冻法测得的最大冻融循环次数来划分的混凝土的抗冻性 能等级。
2.0.3 混凝土抗冻等级 resistance class to freezing-thawing of concrete
用快冻法测得的最大冻融循环次数来划分的混凝土的抗冻性 能等级。
2.0.4 电通量法 test method for coulomb electric flux
用通过混凝土试件的电通量来反映混凝土抗氯离子渗透性能 的试验方法。
2.0.5 快速氯离子迁移系数法 test method for rapid chloride ions migration coefficient(RCM)
通过测定混凝土中氯离子渗透深度，计算得到氯离子迁移系 数来反映混凝土抗氯离子渗透性能的试验方法。简称为 RCM 法。
2.0.6 抗硫酸盐等级 resistance class to sulphate attack of Concrete
用抗硫酸盐侵蚀试验方法测得的最大干湿循环次数来划分的 混凝土抗硫酸盐侵蚀性能等级。
3 基 本 规 定
3.1 混凝土取样
3.1.1 混凝土取样应符合现行国家标准《普通混凝土拌合物性能 试验方法标准》GB/T 50080 中的规定。
3.1.2 每组试件所用的拌合物应从同一盘混凝土或同一车混凝 土中取样。
3.2 试件的横截面尺寸
3.2.1 试件的最小横截面尺寸宜按表3.2.1的规定选用。
表3.2.1 试件的最小横截面尺寸
骨料最大公称粒径(mm) 试件最小横截面尺寸(mm)
31.5 100×100或100
40.0 150×150或150
63.0 200×200或φ200
3.2.2 骨料最大公称粒径应符合现行行业标准《普通混凝土用 砂、石质量及检验方法标准》JGJ 52的规定。
3.2.3 试件应采用符合现行行业标准《混凝土试模》JG 237规定 的试模制作。
3.3 试件的公差
3.3.1 所有试件的承压面的平面度公差不得超过试件的边长或 直径的0.0005。
3.3.2 除抗水渗透试件外，其他所有试件的相邻面间的夹角应 为90°,公差不得超过0.5°。
3.3.3 除特别指明试件的尺寸公差以外，所有试件各边长、直
径或高度的公差不得超过1mm。
3.4 试件的制作和养护
3.4.1 试件的制作和养护应符合现行国家标准《普通混凝土力学 性能试验方法标准》GB/T 50081中的规定。
3.4.2 在制作混凝土长期性能和耐久性能试验用试件时，不应 采用憎水性脱模剂。
3.4.3 在制作混凝土长期性能和耐久性能试验用试件时，宜同 时制作与相应耐久性能试验龄期对应的混凝土立方体抗压强度用 试 件 。
3.4.4 制作混凝土长期性能和耐久性能试验用试件时，所采用 的振动台和搅拌机应分别符合现行行业标准《混凝土试验用振动 台》JG/T 245和《混凝土试验用搅拌机》JG 244的规定。
3.5 试 验 报 告
3.5.1 委托单位提供的内容应包括下列项目：
1 委托单位和见证单位名称。
2 工程名称及施工部位。
3 要求检测的项目名称。
4 要说明的其他内容。
3.5.2 试件制作单位提供的内容应包括下列项目：
1 试件编号。
2 试件制作日期。
3 混凝土强度等级。
4 试件的形状及尺寸。
5 原材料的品种、规格和产地以及混凝土配合比。
6 养护条件。
7 试验龄期。
8 要说明的其他内容。
3.5.3 试验或检测单位提供的内容应包括下列项目：
1 试件收到的日期。
2 试件的形状及尺寸。
3 试验编号。
4 试验日期。
5 仪器设备的名称、型号及编号。
6 试验室温(湿)度。
7 养护条件及试验龄期。
8 混凝土实际强度。
9 测试结果。
10 要说明的其他内容。
4 抗 冻 试 验
4.1 慢 冻 法
4.1.1 本方法适用于测定混凝土试件在气冻水融条件下，以经 受的冻融循环次数来表示的混凝土抗冻性能。
4.1.2 慢冻法抗冻试验所采用的试件应符合下列规定：
1 试验应采用尺寸为100mm×100mm×100mm 的立方体 试 件 。
2 慢冻法试验所需要的试件组数应符合表4.1.2的规定， 每组试件应为3块。
表4.1.2 慢冻法试验所需要的试件组数
设计抗冻标号 D25 D50 D100 D150 D200 D250 D300 D300以上
检查强度所需 冻融次数
25
50 5 0 及 100 100及 150 150及 200 200及 250 2 5 0 及 300 300及设 计次数
鉴定28d强度 所需试件组数
1
1
1
1
1
1
1
1
冻融试件组数 1 1 2 2 2 2 2 2
对比试件组数 1 1 2 2 2 2 2 2
总计试件组数 3 3 5 5 5 5 5 5
4.1.3 试验设备应符合下列规定：
1 冻融试验箱应能使试件静止不动，并应通过气冻水融进 行冻融循环。在满载运转的条件下，冷冻期间冻融试验箱内空气 的温度应能保持在(-20～-18)℃范围内；融化期间冻融试验箱 内浸泡混凝土试件的水温应能保持在(18～20)℃范围内；满载时 冻融试验箱内各点温度极差不应超过2℃。
2 采用自动冻融设备时，控制系统还应具有自动控制、数
6
据曲线实时动态显示、断电记忆和试验数据自动存储等功能。
3 试件架应采用不锈钢或者其他耐腐蚀的材料制作，其尺 寸应与冻融试验箱和所装的试件相适应。
4 称量设备的最大量程应为20kg, 感量不应超过5g。
5 压力试验机应符合现行国家标准《普通混凝土力学性能试 验方法标准》GB/T 50081的相关要求。
6 温度传感器的温度检测范围不应小于(-20～20)℃,测 量精度应为士0.5℃。
4.1.4 慢冻试验应按照下列步骤进行：
1 在标准养护室内或同条件养护的冻融试验的试件应在养 护龄期为24d 时提前将试件从养护地点取出，随后应将试件放在 (20±2)℃水中浸泡，浸泡时水面应高出试件顶面(20～30)mm, 在水中浸泡的时间应为4d, 试件应在28d 龄期时开始进行冻融 试验。始终在水中养护的冻融试验的试件，当试件养护龄期达到 28d 时，可直接进行后续试验，对此种情况，应在试验报告中予 以说明 。
2 当试件养护龄期达到28d 时应及时取出冻融试验的试件， 用湿布擦除表面水分后应对外观尺寸进行测量，试件的外观尺寸 应满足本标准第3.3节的要求，并应分别编号、称重，然后按编 号置入试件架内，且试件架与试件的接触面积不宜超过试件底面 的1/5。试件与箱体内壁之间应至少留有20mm 的空隙。试件架 中各试件之间应至少保持30mm 的空隙。
3 冷冻时间应在冻融箱内温度降至—18℃时开始计算。每 次从装完试件到温度降至-18℃所需的时间应在(1.5～2.0)h 内。冻融箱内温度在冷冻时应保持在(—20～-18)℃。
4 每次冻融循环中试件的冷冻时间不应小于4h。
5 冷冻结束后，应立即加入温度为(18～20)℃的水，使试 件转人融化状态，加水时间不应超过10min。控制系统应确保在 30min 内，水温不低于10℃,且在30min 后水温能保持在(18~
20)℃。冻融箱内的水面应至少高出试件表面20mm 。融化时间
不应小于4h 。融化完毕视为该次冻融循环结束，可进入下一次 冻融循环。
6 每25次循环宜对冻融试件进行一次外观检查。当出现严 重破坏时，应立即进行称重。当一组试件的平均质量损失率超过 5%,可停止其冻融循环试验。
7 试件在达到本标准表4.1.2规定的冻融循环次数后，试 件应称重并进行外观检查，应详细记录试件表面破损、裂缝及边 角缺损情况。当试件表面破损严重时，应先用高强石膏找平，然 后应进行抗压强度试验。抗压强度试验应符合现行国家标准《普 通混凝土力学性能试验方法标准》GB/T 50081的相关规定。
8 当冻融循环因故中断且试件处于冷冻状态时，试件应继 续保持冷冻状态，直至恢复冻融试验为止，并应将故障原因及暂 停时间在试验结果中注明。当试件处在融化状态下因故中断时， 中断时间不应超过两个冻融循环的时间。在整个试验过程中，超 过两个冻融循环时间的中断故障次数不得超过两次。
9 当部分试件由于失效破坏或者停止试验被取出时，应用 空白试件填充空位。
10 对比试件应继续保持原有的养护条件，直到完成冻融循 环后，与冻融试验的试件同时进行抗压强度试验。
4.1.5 当冻融循环出现下列三种情况之一时，可停止试验：
1 已达到规定的循环次数；
2 抗压强度损失率已达到25%;
3 质量损失率已达到5%。
4.1.6 试验结果计算及处理应符合下列规定：
1 强度损失率应按下式进行计算：
(4.1.6-1) 式中：△f.—N 次冻融循环后的混凝土抗压强度损失率(%),
精确至0.1;
fo—— 对比用的 一 组混凝土试件的抗压强度测定值
(MPa), 精确至0.1MPa;
fm—— 经 N 次冻融循环后的一组混凝土试件抗压强度测 定值(MPa), 精确至0. 1MPa。
2 f. 和 fen 应以三个试件抗压强度试验结果的算术平均值 作为测定值。当三个试件抗压强度最大值或最小值与中间值之差 超过中间值的15%时，应剔除此值，再取其余两值的算术平均 值作为测定值；当最大值和最小值均超过中间值的15%时，应 取中间值作为测定值。
3 单个试件的质量损失率应按下式计算：
(4.1.6-2)
式中：△Wn——N 次冻融循环后第i 个混凝土试件的质量损失率 (%),精确至0 .01;
Wo;——冻融循环试验前第i 个混凝土试件的质量(g);
Wn;——N 次冻融循环后第i 个混凝土试件的质量(g)。
4 一组试件的平均质量损失率应按下式计算：
(4.1.6-3)
式中：△Wn——N 次冻融循环后一组混凝土试件的平均质量损失 率(%),精确至0. 1。
5 每组试件的平均质量损失率应以三个试件的质量损失率 试验结果的算术平均值作为测定值。当某个试验结果出现负值， 应取0,再取三个试件的算术平均值。当三个值中的最大值或最 小值与中间值之差超过1%时，应剔除此值，再取其余两值的算 术平均值作为测定值；当最大值和最小值与中间值之差均超过 1%时，应取中间值作为测定值。
6 抗冻标号应以抗压强度损失率不超过25%或者质量损失 率不超过5%时的最大冻融循环次数按本标准表4.1.2确定。
4.2 快 冻 法
4.2.1 本方法适用于测定混凝土试件在水冻水融条件下，以经 受的快速冻融循环次数来表示的混凝土抗冻性能。
4.2.2 试验设备应符合下列规定：
1 试件盒(图4.2.2)宜采用具有弹性的橡胶材料制作，其 内表面底部应有半径为3mm 橡胶突起部分。盒内加水后水面应 至少高出试件顶面5mm 。试件盒横截面尺寸宜为115mm× 115mm, 试件盒长度宜为500mm。
图4.2.2 橡胶试件盒横截面示意图(mm)
2 快速冻融装置应符合现行行业标准《混凝土抗冻试验 设备》JG/T 243的规定。除应在测温试件中埋设温度传感器外， 尚应在冻融箱内防冻液中心、中心与任何一个对角线的两端分别 设有温度传感器。运转时冻融箱内防冻液各点温度的极差不得超 过2℃。
3 称量设备的最大量程应为20kg, 感量不应超过5g。
4 混凝土动弹性模量测定仪应符合本标准第5章的规定。
5 温度传感器(包括热电偶、电位差计等)应在(—20~
20)℃范围内测定试件中心温度，且测量精度应为±0.5℃。
4.2.3 快冻法抗冻试验所采用的试件应符合如下规定：
1 快冻法抗冻试验应采用尺寸为100mm×100mm×400mm 的棱柱体试件，每组试件应为3块。
2 成型试件时，不得采用憎水性脱模剂。
3 除制作冻融试验的试件外，尚应制作同样形状、尺寸， 且中心埋有温度传感器的测温试件，测温试件应采用防冻液作为 冻融介质。测温试件所用混凝土的抗冻性能应高于冻融试件。测 温试件的温度传感器应埋设在试件中心。温度传感器不应采用钻 孔后插入的方式埋设。
4.2.4 快冻试验应按照下列步骤进行：
1 在标准养护室内或同条件养护的试件应在养护龄期为 24d时提前将冻融试验的试件从养护地点取出，随后应将冻融试 件放在(20±2)℃水中浸泡，浸泡时水面应高出试件顶面(20~ 30)mm 。在水中浸泡时间应为4d, 试件应在28d 龄期时开始进 行冻融试验。始终在水中养护的试件，当试件养护龄期达到28d 时，可直接进行后续试验。对此种情况，应在试验报告中予以 说 明 。
2 当试件养护龄期达到28d 时应及时取出试件，用湿布擦 除表面水分后应对外观尺寸进行测量，试件的外观尺寸应满足本 标准第3.3节的要求，并应编号、称量试件初始质量W; 然后 应按本标准第5章的规定测定其横向基频的初始值foi。
3 将试件放入试件盒内，试件应位于试件盒中心，然后将 试件盒放入冻融箱内的试件架中，并向试件盒中注入清水。在整 个试验过程中，盒内水位高度应始终保持至少高出试件顶 面 5mm。
4 测温试件盒应放在冻融箱的中心位置。
5 冻融循环过程应符合下列规定：
1) 每次冻融循环应在(2～4)h 内完成，且用于融化的时 间不得少于整个冻融循环时间的1/4;
2) 在冷冻和融化过程中，试件中心最低和最高温度应
分别控制在(- 18±2)℃和(5±2)℃内。在任意时 刻 ， 试 件 中 心 温 度 不 得 高 于 7 ℃ , 且 不 得 低 于 —20℃;
3)每块试件从3℃降至—16℃所用的时间不得少于冷冻 时间的1/2;每块试件从—16℃升至3℃所用时间不 得少于整个融化时间的1/2,试件内外的温差不宜超 过28℃;
4)冷冻和融化之间的转换时间不宜超过10min。
6 每隔25次冻融循环宜测量试件的横向基频fn 。 测量前 应先将试件表面浮渣清洗干净并擦干表面水分，然后应检查其外 部损伤并称量试件的质量 Wn 。随后应按本标准第5章规定的方 法测量横向基频。测完后，应迅速将试件调头重新装入试件盒内 并加入清水，继续试验。试件的测量、称量及外观检查应迅速， 待测试件应用湿布覆盖。
7 当有试件停止试验被取出时，应另用其他试件填充空位。 当试件在冷冻状态下因故中断时，试件应保持在冷冻状态，直至 恢复冻融试验为止，并应将故障原因及暂停时间在试验结果中注 明。试件在非冷冻状态下发生故障的时间不宜超过两个冻融循环 的时间。在整个试验过程中，超过两个冻融循环时间的中断故障 次数不得超过两次。
8 当冻融循环出现下列情况之一时，可停止试验：
1)达到规定的冻融循环次数；
2)试件的相对动弹性模量下降到60%;
3)试件的质量损失率达5%。
4.2.5 试验结果计算及处理应符合下列规定：
1 相对动弹性模量应按下式计算：
(4.2.5-1) 式中：P,—— 经 N 次冻融循环后第i 个混凝土试件的相对动弹性
模量(%),精确至0 . 1;
fn—— 经 N 次冻融循环后第i 个混凝土试件的横向基频 (Hz);
foi— 冻融循环试验前第i 个混凝土试件横向基频初始值 (Hz);
(4.2.5-2)
式中：P——经 N 次冻融循环后一组混凝土试件的相对动弹性模 量(%),精确至0.1。相对动弹性模量P 应以三个 试件试验结果的算术平均值作为测定值。当最大值 或最小值与中间值之差超过中间值的15%时，应剔 除此值，并应取其余两值的算术平均值作为测定 值；当最大值和最小值与中间值之差均超过中间值 的15%时，应取中间值作为测定值。
2 单个试件的质量损失率应按下式计算：
(4.2.5-3)
式中：△W—N 次冻融循环后第i 个混凝土试件的质量损失率
(%),精确至0.01;
Wo—— 冻融循环试验前第i 个混凝土试件的质量(g);
W.——N 次冻融循环后第i 个混凝土试件的质量(g)。
3 一组试件的平均质量损失率应按下式计算：
(4.2.5-4)
式中：△W 。—N 次冻融循环后一组混凝土试件的平均质量损 失率(%),精确至0. 1。
4 每组试件的平均质量损失率应以三个试件的质量损失率 试验结果的算术平均值作为测定值。当某个试验结果出现负值， 应取0,再取三个试件的平均值。当三个值中的最大值或最小值 与中间值之差超过1%时，应剔除此值，并应取其余两值的算术
平均值作为测定值；当最大值和最小值与中间值之差均超过1% 时，应取中间值作为测定值。
5 混凝土抗冻等级应以相对动弹性模量下降至不低于60% 或者质量损失率不超过5%时的最大冻融循环次数来确定，并用 符号F 表示。
4.3 单面冻融法(或称盐冻法)
4.3.1 本方法适用于测定混凝土试件在大气环境中且与盐接触 的条件下，以能够经受的冻融循环次数或者表面剥落质量或超声 波相对动弹性模量来表示的混凝土抗冻性能。
4.3.2 试验环境条件应满足下列要求：
1 温度(20±2)℃。
2 相对湿度(65±5)%。
4.3.3 单面冻融法所采用的试验设备和用具应符合下列规定：
1 顶部有盖的试件盒(图4.3.3-1)应采用不锈钢制成，容 器内的长度应为(250±1)mm, 宽度应为(200±1)mm, 高度应 为(120±1)mm 。容器底部应安置高(5±0.1)mm 不吸水、浸水 不变形且在试验过程中不得影响溶液组分的非金属三角垫条或 支撑。
图4.3.3-1 试件盒示意图(mm)
1一盖子；2—盒体；3一侧向封闭；4—试验液体；
5—试验表面；6—垫条；7—试件
2 液面调整装置(图4.3.3-2)应由一支吸水管和使液面与 试件盒底部间的距离保持在一定范围内的液面自动定位控制装置 组成，在使用时，液面调整装置应使液面高度保持在(10士 1)mm。
图4.3.3-2 液面调整装置示意图
1 吸水装置；2—毛细吸管；3—试验
液体；4—定位控制装置
3 单面冻融试验箱(图4.3.3-3)应符合现行行业标准《混 凝土抗冻试验设备》JG/T 243的规定，试件盒应固定在单面冻 融试验箱内，并应自动地按规定的冻融循环制度进行冻融循环。 冻融循环制度(图4.3.3-4)的温度应从20℃开始，并应以 (10±1)℃/h 的速度均匀地降至(-20±1)℃,且应维持3h; 然 后应从-20℃开始，并应以(10±1)℃/h 的速度均匀地升至 (20±1)℃,且应维持1h。
图4.3.3-3 单面冻融试验箱示意图
1—试件；2—试件盒；3—测温度点(参考点);
4—制冷液体；5—空气隔热层
4 试件盒的底部浸入冷冻液中的深度应为(15±2)mm 。单 面冻融试验箱内应装有可将冷冻液和试件盒上部空间隔开的装置 和固定的温度传感器，温度传感器应装在50mm×6mm×6mm
的矩形容器内。温度传感器在0℃时的测量精度不应低于 士0.05℃,在冷冻液中测温的时间间隔应为(6.3±0.8)s 。单面 冻融试验箱内温度控制精度应为±0.5℃,当满载运转时，单面 冻融试验箱内各点之间的最大温差不得超过1℃。单面冻融试验 箱连续工作时间不应少于28d。
时间
图4.3.3-4 冻融循环制度
5 超声浴槽中超声发生器的功率应为250W, 双半波运行 下高频峰值功率应为450W, 频率应为35kHz 。 超声浴槽的尺寸 应使试件盒与超声浴槽之间无机械接触地置于其中，试件盒在超 声浴槽的位置应符合图4.3.3-5的规定，且试件盒和超声浴槽底
图4.3.3-5 试件盒在超声浴槽中的位置示意图(mm)
1一试件盒；2一试验液体；3一超声浴槽；4—试件；5—水
部的距离不应小于15mm。
6 超声波测试仪的频率范围应在(50～150)kHz 之间。
7 不锈钢盘(或称剥落物收集器)应由厚1mm 、面积不小于 110mm×150mm 、 边缘翘起为(10±2)mm 的不锈钢制成的带把 手钢盘。
8 超声传播时间测量装置(图4.3.3-6)应由长和宽均为 (160±1)mm 、 高为(80±1 mm 的有机玻璃制成。超声传感器应 安置在该装置两侧相对的位置上，且超声传感器轴线距试件的测 试面的距离应为35mm。
图4.3.3-6 超声传播时间测量装置(mm)
1—试件；2—超声传感器(或称探头);3—密封层；
4—测试面；5—超声容器；6—不锈钢盘；7一超声传
播轴；8—试验溶液
9 试验溶液应采用质量比为97%蒸馏水和3%NaCl 配制而 成的盐溶液。
10 烘箱温度应为(110±5)℃。
11 称量设备应采用最大量程分别为10kg 和 5kg, 感量分 别为0.1g 和0.01g 各一台。
12 游标卡尺的量程不应小于300mm, 精度应为士0.1mm。
13 成型混凝土试件应采用150mm×150mm×150mm 的立 方体试模，并附加尺寸应为150mm×150mm×2mm 聚四氟乙
烯 片 。
14 密封材料应为涂异丁橡胶的铝箔或环氧树脂。密封材料 应采用在—20℃和盐侵蚀条件下仍保持原有性能，且在达到最低 温度时不得表现为脆性的材料。
4.3.4 试件制作应符合下列规定：
1 在制作试件时，应采用150mm×150mm×150mm 的立 方体试模，应在模具中间垂直插入一片聚四氟乙烯片，使试模均 分为两部分，聚四氟乙烯片不得涂抹任何脱模剂。当骨料尺寸较 大时，应在试模的两内侧各放一片聚四氟乙烯片，但骨料的最大 粒径不得大于超声波最小传播距离的1/3。应将接触聚四氟乙烯 片的面作为测试面。
2 试件成型后，应先在空气中带模养护(24±2)h, 然后将 试件脱模并放在(20±2)℃的水中养护至7d 龄期。当试件的强度 较低时，带模养护的时间可延长，在(20±2)℃的水中的养护时 间应相应缩短。
3 当试件在水中养护至7d 龄期后，应对试件进行切割。试 件切割位置应符合图4.3.4的规定，首先应将试件的成型面切 去，试件的高度应为110mm 。然后将试件从中间的聚四氟乙烯 片分开成两个试件，每个试件的尺寸应为150mm×110mm×
70mm, 偏差应为士2mm 。切割完成后，应将试件放置在空气中
150mm 立方体 一个试件
图4 . 3 . 4 试件切割位置示意图(mm)
1—聚四氟乙烯片(测试面);
2、3—切割线；4—成型面
养护。对于切割后的试件与标准试件的尺寸有偏差的，应在报告 中注明。非标准试件的测试表面边长不应小于90mm; 对于形状 不规则的试件，其测试表面大小应能保证内切一个直径90mm 的圆，试件的长高比不应大于3。
4 每组试件的数量不应少于5个，且总的测试面积不得少 于0.08m²。
4.3.5 单面冻融试验应按照下列步骤进行：
1 到达规定养护龄期的试件应放在温度为(20±2)℃、相对 湿度为(65±5)%的实验室中干燥至28d 龄期。干燥时试件应侧 立并应相互间隔50mm。
2 在试件干燥至28d 龄期前的(2～4)d, 除测试面和与测试 面相平行的顶面外，其他侧面应采用环氧树脂或其他满足本标准 第4.3.3条要求的密封材料进行密封。密封前应对试件侧面进行 清洁处理。在密封过程中，试件应保持清洁和干燥，并应测量和 记录试件密封前后的质量e 和 w₁, 精确至0. 1g。
3 密封好的试件应放置在试件盒中，并应使测试面向下接 触垫条，试件与试件盒侧壁之间的空隙应为(30±2)mm。 向 试 件盒中加入试验液体并不得溅湿试件顶面。试验液体的液面高度 应由液面调整装置调整为(10±1)mm 。加入试验液体后，应盖 上试件盒的盖子，并应记录加人试验液体的时间。试件预吸水时 间应持续7d, 试验温度应保持为(20±2)℃。预吸水期间应定期检查 试验液体高度，并应始终保持试验液体高度满足(10±1)mm的要求。 试件预吸水过程中应每隔(2～3)d 测量试件的质量，精确至0.1g。
4 当试件预吸水结束之后，应采用超声波测试仪测定试件 的超声传播时间初始值to, 精确至0.1 μs 。在每个试件测试开始 前，应对超声波测试仪器进行校正。超声传播时间初始值的测量 应符合以下规定：
1)首先应迅速将试件从试件盒中取出，并以测试面向 下的方向将试件放置在不锈钢盘上，然后将试件连 同不锈钢盘 一 起放入超声传播时间测量装置中
(图4.3.3-6)。10超声传感器的探头中心与试件测试 面之间的距离应为35mm 。应向超声传播时间测量装 置中加入试验溶液作为耦合剂，且液面应高于超声 传感器探头10mm, 但不应超过试件上表面。
2)每个试件的超声传播时间应通过测量离测试面35mm 的两条相互垂直的传播轴得到。可通过细微调整试 件位置，使测量的传播时间最小，以此确定试件的 最终测量位置，并应标记这些位置作为后续试验中 定位时采用。
3)试验过程中，应始终保持试件和耦合剂的温度为 (20±2)℃,防止试件的上表面被湿润。排除超声传 感器表面和试件两侧的气泡，并应保护试件的密封 材料不受损伤。
5 将完成超声传播时间初始值测量的试件按本标准第 4.3.3条的要求重新装入试件盒中，试验溶液的高度应为 (10±1)mm 。 在整个试验过程中应随时检查试件盒中的液面高 度，并对液面进行及时调整。将装有试件的试件盒放置在单面冻 融试验箱的托架上，当全部试件盒放入单面冻融试验箱中后，应 确保试件盒浸泡在冷冻液中的深度为(15±2)mm, 且试件盒在 单面冻融试验箱的位置符合图4.3.5的规定。在冻融循环试验 前，应采用超声浴方法将试件表面的疏松颗粒和物质清除，清除 之物应作为废弃物处理。
6 在进行单面冻融试验时，应去掉试件盒的盖子。冻融循 环过程宜连续不断地进行。当冻融循环过程被打断时，应将试件 保存在试件盒中，并应保持试验液体的高度。
7 每4个冻融循环应对试件的剥落物、吸水率、超声波相 对传播时间和超声波相对动弹性模量进行一次测量。上述参数测 量应在(20±2)℃的恒温室中进行。当测量过程被打断时，应将 试件保存在盛有试验液体的试验容器中。
8 试件的剥落物、吸水率、超声波相对传播时间和超声波
图4 .3 .5 试件盒在单面冻融试验箱中的位置示意图(mm) 1—试验机盖；2—相邻试件盒；3一侧向密封层；4—试验液体；
5 制冷液体；6—测试面；7—测温度点(参考点);8一垫条； 9—试件；10—托架；11—隔热空气层
相对动弹性模量的测量应按下列步骤进行：
1)先将试件盒从单面冻融试验箱中取出，并放置到超 声浴槽中，应使试件的测试面朝下，并应对浸泡在 试验液体中的试件进行超声浴3min。
2)用超声浴方法处理完试件剥落物后，应立即将试件 从试件盒中拿起，并垂直放置在一吸水物表面上。 待测试面液体流尽后，应将试件放置在不锈钢盘中， 且应使测试面向下。用干毛巾将试件侧面和上表面 的水擦干净后，应将试件从钢盘中拿开，并将钢盘 放置在天平上归零，再将试件放回到不锈钢盘中进 行称量。应记录此时试件的质量wn, 精确至0.1g。
3)称量后应将试件与不锈钢盘一起放置在超声传播时 间测量装置中，并应按测量超声传播时间初始值相 同的方法测定此时试件的超声传播时间 tn, 精确
至 0 . 1 μs。
4)测量完试件的超声传播时间后，应重新将试件放入 另一个试件盒中，并应按上述要求进行下一个冻融 循环。
5)将试件重新放入试件盒以后，应及时将超声波测试 过程中掉落到不锈钢盘中的剥落物收集到试件盒中， 并用滤纸过滤留在试件盒中的剥落物。过滤前应先 称量滤纸的质量μ,然后将过滤后含有全部剥落物的 滤纸置在(110±5)℃的烘箱中烘干24h, 并在温度为 (20±2)℃、相对湿度为(60±5)%的实验室中冷却 (60±5)min 。 冷却后应称量烘干后滤纸和剥落物的 总质量μ,精确至0.01g。
9 当冻融循环出现下列情况之一时，可停止试验，并应以 经受的冻融循环次数或者单位表面面积剥落物总质量或超声波相 对动弹性模量来表示混凝土抗冻性能：
1)达到28次冻融循环时；
2)试件单位表面面积剥落物总质量大于1500g/m² 时 ；
3)试件的超声波相对动弹性模量降低到80%时。
4.3.6 试验结果计算及处理应符合下列规定：
1 试件表面剥落物的质量μs 应按下式计算：
μs=4b 一 μ (4.3.6-1)
式中：μ —试件表面剥落物的质量(g), 精确至0.01g;
4 — — 滤纸的质量(g), 精确至0.01g;
4 — 干 燥 后 滤 纸 与 试 件 剥 落 物 的 总 质 量(g), 精 确 至 0 . 0 1g。
2 N 次冻融循环之后，单个试件单位测试表面面积剥落物 总质量应按下式进行计算：
(4.3.6-2)
式中：mn—N 次冻融循环后，单个试件单位测试表面面积剥 落物总质量(g/m²);
μs— 每次测试间隙得到的试件剥落物质量(g), 精确 至0.01g;
A—— 单个试件测试表面的表面积(mm²)。
3 每组应取5个试件单位测试表面面积上剥落物总质量计 算值的算术平均值作为该组试件单位测试表面面积上剥落物总质 量测定值。
4 经 N 次冻融循环后试件相对质量增长△wn(或吸水率)应 按下式计算：
(4.3.6-3)
式中：△wn 经 N 次冻融循环后，每个试件的吸水率(%), 精确至0.1;
μs—— 每次测试间隙得到的试件剥落物质量(g), 精确 至0.01g;
W%——试件密封前干燥状态的净质量(不包括侧面密封 物的质量)(g), 精确至0.1g;
Wn——经 N 次冻融循环后，试件的质量(包括侧面密封 物 )(g), 精确至0.1g;
Wi—密封后饱水之前试件的质量(包括侧面密封物)
(g), 精确至0.1g;
5 每组应取5个试件吸水率计算值的算术平均值作为该组 试件的吸水率测定值。
6 超声波相对传播时间和相对动弹性模量应按下列方法 计算：
1)超声波在耦合剂中的传播时间t. 应按下式计算：
te=1./v. (4.3.6-4)
式中：t.—— 超声波在耦合剂中的传播时间(μs), 精确至0.1μs;
l.——超声波在耦合剂中传播的长度(le+lc₂)mm 。L. 应 由超声探头之间的距离和测试试件的长度的差值 决定；
ve——超声波在耦合剂中传播的速度km/s 。v. 可利用超声 波在水中的传播速度来假定，在温度为(20±5)℃ 时，超声波在耦合剂中传播的速度为1440m/s(或 1.440km/s)。
2)经N 次冻融循环之后，每个试件传播轴线上传播时 间的相对变化Tn应按下式计算：
(4.3.6-5)
式中：tn——试件的超声波相对传播时间(%),精确至0.1;
to——在预吸水后第一次冻融之前，超声波在试件和耦合
剂中的总传播时间，即超声波传播时间初始值 (μs);
tn —经 N 次冻融循环之后超声波在试件和耦合剂中的 总传播时间(μs)。
3)在计算每个试件的超声波相对传播时间时，应以两 个轴的超声波相对传播时间的算术平均值作为该试 件的超声波相对传播时间测定值。每组应取5个试 件超声波相对传播时间计算值的算术平均值作为该 组试件超声波相对传播时间的测定值。
4)经N 次冻融循环之后，试件的超声波相对动弹性模 量R.. 应按下式计算：
Run=2×100 (4.3.6-6)
式中：R.n 试件的超声波相对动弹性模量(%),精确至0.1。
5)在计算每个试件的超声波相对动弹性模量时，应先 分别计算两个相互垂直的传播轴上的超声波相对动 弹性模量，并应取两个轴的超声波相对动弹性模量
的算术平均值作为该试件的超声波相对动弹性模量 测定值。每组应取5个试件超声波相对动弹性模量 计算值的算术平均值作为该组试件的超声波相对动 弹性模量值测定值。
5 动弹性模量试验
5.0.1 本方法适用于采用共振法测定混凝土的动弹性模量。
5.0.2 动弹性模量试验应采用尺寸为100mm×100mm×400mm 的棱柱体试件。
5.0.3 试验设备应符合下列规定：
1 共振法混凝土动弹性模量测定仪(又称共振仪)的输出频 率可调范围应为(100～20000)Hz, 输出功率应能使试件产生受 迫振动。
2 试件支承体应采用厚度约为20mm 的泡沫塑料垫，宜采 用表观密度为(16～18)kg/m³ 的聚苯板。
3 称量设备的最大量程应为20kg, 感量不应超过5g。
5.0.4 动弹性模量试验应按下列步骤进行：
1 首先应测定试件的质量和尺寸。试件质量应精确至 0.01kg, 尺寸的测量应精确至1mm。
2 测定完试件的质量和尺寸后，应将试件放置在支撑体中 心位置，成型面应向上，并应将激振换能器的测杆轻轻地压在试 件长边侧面中线的1/2处，接收换能器的测杆轻轻地压在试件长 边侧面中线距端面5mm 处。在测杆接触试件前，宜在测杆与试 件接触面涂一薄层黄油或凡士林作为耦合介质，测杆压力的大小 应以不出现噪声为准。采用的动弹性模量测定仪各部件连接和相 对位置应符合图5.0.4的规定。
3 放置好测杆后，应先调整共振仪的激振功率和接收增益 旋钮至适当位置，然后变换激振频率，并应注意观察指示电表的 指针偏转。当指针偏转为最大时，表示试件达到共振状态，应以 这时所显示的共振频率作为试件的基频振动频率。每一测量应重 复测读两次以上，当两次连续测值之差不超过两个测值的算术平
图5.0.4 各部件连接和相对位置示意图
1 振荡器；2—频率计；3—放大器；4—激振换能器；5—接收换能器； 6—放大器；7一电表；8—示波器；9—试件；10—试件支承体
均值的0.5%时，应取这两个测值的算术平均值作为该试件的基 频振动频率。
4 当用示波器作显示的仪器时，示波器的图形调成一个正 圆时的频率应为共振频率。在测试过程中，当发现两个以上峰值 时，应将接收换能器移至距试件端部0.224倍试件长处，当指示 电表示值为零时，应将其作为真实的共振峰值。
5.0.5 试验结果计算及处理应符合下列规定：
1 动弹性模量应按下式计算：
Ea=13.244×10⁻⁴×WL³f²/a⁴ (5.0.5)
式中：E—— 混凝土动弹性模量(MPa);
a—— 正方形截面试件的边长(mm);
L——试件的长度(mm);
W—— 试件的质量(kg), 精确到0.01kg;
f—— 试件横向振动时的基频振动频率(Hz)。
2 每组应以3个试件动弹性模量的试验结果的算术平均值 作为测定值，计算应精确至100MPa。
6 抗水渗透试验
6.1 渗水高度法
6.1.1 本方法适用于以测定硬化混凝土在恒定水压力下的平均 渗水高度来表示的混凝土抗水渗透性能。
6.1.2 试验设备应符合下列规定：
1 混凝土抗渗仪应符合现行行业标准《混凝土抗渗仪》 JG/T 249的规定，并应能使水压按规定的制度稳定地作用在试 件上。抗渗仪施加水压力范围应为(0.1～2.0)MPa。
2 试模应采用上口内部直径为175mm、下口内部直径为 185mm 和高度为150mm 的圆台体。
3 密封材料宜用石蜡加松香或水泥加黄油等材料，也可采 用橡胶套等其他有效密封材料。
4 梯形板(图6.1.2)应采用尺寸为200mm×200mm 透明材 料制成，并应画有十条等间距、垂直于梯形底线的直线。
图6.1.2 梯形板示意图(mm)
5 钢尺的分度值应为1mm。
6 钟表的分度值应为1min。
7 辅助设备应包括螺旋加压器、烘箱、电炉、浅盘、铁锅 和钢丝刷等。
8 安装试件的加压设备可为螺旋加压或其他加压形式，其 压力应能保证将试件压人试件套内。
6.1.3 抗水渗透试验应按照下列步骤进行：
1 应先按第3章规定的方法进行试件的制作和养护。抗水 渗透试验应以6个试件为一组。
2 试件拆模后，应用钢丝刷刷去两端面的水泥浆膜，并应 立即将试件送入标准养护室进行养护。
3 抗水渗透试验的龄期宜为28d 。应在到达试验龄期的前 一天，从养护室取出试件，并擦拭干净。待试件表面晾干后，应 按下列方法进行试件密封：
1)当用石蜡密封时，应在试件侧面裹涂一层熔化的内 加少量松香的石蜡。然后应用螺旋加压器将试件压 入经过烘箱或电炉预热过的试模中，使试件与试模 底平齐，并应在试模变冷后解除压力。试模的预热 温度，应以石蜡接触试模，即缓慢熔化，但不流淌 为 准 。
2)用水泥加黄油密封时，其质量比应为(2.5～3):1。 应用三角刀将密封材料均匀地刮涂在试件侧面上， 厚度应为(1～2)mm。应套上试模并将试件压入，应 使试件与试模底齐平。
3)试件密封也可以采用其他更可靠的密封方式。
4 试件准备好之后，启动抗渗仪，并开通6个试位下的阀 门，使水从6个孔中渗出，水应充满试位坑，在关闭6个试位下 的阀门后应将密封好的试件安装在抗渗仪上。
5 试件安装好以后，应立即开通6个试位下的阀门，使水 压在24h 内恒定控制在(1.2±0.05)MPa, 且加压过程不应大于
5min, 应以达到稳定压力的时间作为试验记录起始时间(精确至 1min) 。 在稳压过程中随时观察试件端面的渗水情况，当有某一 个试件端面出现渗水时，应停止该试件的试验并应记录时间，并 以试件的高度作为该试件的渗水高度。对于试件端面未出现渗水 的情况，应在试验24h 后停止试验，并及时取出试件。在试验过 程中，当发现水从试件周边渗出时，应重新按本标准第6.1.3条 的规定进行密封。
6 将从抗渗仪上取出来的试件放在压力机上，并应在试件 上下两端面中心处沿直径方向各放一根直径为6mm 的钢垫条， 并应确保它们在同一竖直平面内。然后开动压力机，将试件沿纵 断面劈裂为两半。试件劈开后，应用防水笔描出水痕。
7 应将梯形板放在试件劈裂面上，并用钢尺沿水痕等间距 量测10个测点的渗水高度值，读数应精确至1mm 。当读数时若 遇到某测点被骨料阻挡，可以靠近骨料两端的渗水高度算术平均 值来作为该测点的渗水高度。
6.1.4 试验结果计算及处理应符合下列规定：
1 试件渗水高度应按下式进行计算：
(6.1.4-1)
式中：h,— 第 i 个试件第j 个测点处的渗水高度(mm);
h;— 第 i 个试件的平均渗水高度(mm) 。 应以10个测点
渗水高度的平均值作为该试件渗水高度的测定值。
2 一组试件的平均渗水高度应按下式进行计算。
(6.1.4-2)
式中：h 组6个试件的平均渗水高度(mm)。 应以一组6个 试件渗水高度的算术平均值作为该组试件渗水高度 的测定值。
6.2 逐级加压法
6.2.1 本方法适用于通过逐级施加水压力来测定以抗渗等级来 表示的混凝土的抗水渗透性能。
6.2.2 仪器设备应符合本标准第6.1节的规定。
6.2.3 试验步骤应符合下列规定：
1 首先应按本标准第6.1.3条的规定进行试件的密封和
安装。
2 试验时，水压应从0.1MPa 开始，以后应每隔8h 增加 0.1MPa 水压，并应随时观察试件端面渗水情况。当6个试件中 有3个试件表面出现渗水时，或加至规定压力(设计抗渗等级)在 8h内6个试件中表面渗水试件少于3个时，可停止试验，并记 下此时的水压力。在试验过程中，当发现水从试件周边渗出时， 应按本标准第6.1.3条的规定重新进行密封。
6.2.4 混凝土的抗渗等级应以每组6个试件中有4个试件未出 现渗水时的最大水压力乘以10来确定。混凝土的抗渗等级应按 下式计算：
P=10H- 1 (6.2.4)
式 中 ：P—— 混凝土抗渗等级；
H— 6 个试件中有3个试件渗水时的水压力(MPa)。
7 抗氯离子渗透试验
7.1 快速氯离子迁移系数法(或称 RCM 法)
7.1.1 本方法适用于以测定氯离子在混凝土中非稳态迁移的迁 移系数来确定混凝土抗氯离子渗透性能。
7.1.2 试验所用试剂、仪器设备、溶液和指示剂应符合下列 规 定 ：
1 试剂应符合下列规定：
1) 溶剂应采用蒸馏水或去离子水。
2)氢氧化钠应为化学纯。
3)氯化钠应为化学纯。
4) 硝酸银应为化学纯。
5)氢氧化钙应为化学纯。
2 仪器设备应符合下列规定：
1)切割试件的设备应采用水冷式金刚石锯或碳化硅锯。
2)真空容器应至少能够容纳3个试件。
3)真空泵应能保持容器内的气压处于(1～5)kPa。
4)RCM 试验装置(图7.1.2)采用的有机硅橡胶套的内 径和外径应分别为100mm 和115mm, 长度应为 150mm。夹具应采用不锈钢环箍，其直径范围应为 (105～115)mm 、宽度应为20mm。阴极试验槽可采 用尺寸为370mm×270mm×280mm 的塑料箱。阴极 板应采用厚度为(0.5±0.1)mm 、直径不小于100mm 的不锈钢板。阳极板应采用厚度为0.5mm、直径为 (98±1)mm 的不锈钢网或带孔的不锈钢板。支架应 由硬塑料板制成。处于试件和阴极板之间的支架头 高度应为(15～20)mm 。RCM 试验装置还应符合现
图7.1.2 RCM试验装置示意图
1—阳极板；2—阳极溶液；3—试件；4—阴极溶液；5—直流稳
压电源；6—有机硅橡胶套；7—环箍；8—阴极板；9—支架；
10一阴极试验槽；11—支撑头
行行业标准《混凝土氯离子扩散系数测定仪》JG/T 262的有关规定。
5)电源应能稳定提供(0～60)V 的可调直流电，精度应 为士0.1V, 电流应为(0～10)A。
6)电表的精度应为士0.1mA。
7)温度计或热电偶的精度应为士0.2℃。
8)喷雾器应适合喷洒硝酸银溶液。
9)游标卡尺的精度应为士0.1mm。
10)尺子的最小刻度应为1mm。
11)水砂纸的规格应为(200～600)号。
12)细锉刀可为备用工具。
13)扭矩扳手的扭矩范围应为(20～100)N·m, 测量允 许误差为士5%。
14)电吹风的功率应为(1000～2000)W。
15)黄铜刷可为备用工具。
16)真空表或压力计的精度应为士665Pa(5mmHg 柱), 量程应为(0～13300)Pa(0～100mmHg 柱)。
17)抽真空设备可由体积在1000mL 以上的烧杯、真空 干燥器、真空泵、分液装置、真空表等组合而成。
3 溶液和指示剂应符合下列规定：
1) 阴极溶液应为10%质量浓度的NaCl 溶液，阳极溶液 应为0.3 mol/L 摩尔浓度的 NaOH 溶液。溶液应至 少提前24h 配制，并应密封保存在温度为(20~
25)℃的环境中。
2)显色指示剂应为0.1 mol/L 浓度的AgNO₃ 溶液。
7.1.3 RCM试验所处的试验室温度应控制在(20～25)℃。
7.1.4 试件制作应符合下列规定：
1 RCM 试验用试件应采用直径为(100±1)mm, 高度为 (50±2)mm 的圆柱体试件。
2 在试验室制作试件时，宜使用φ100mm×100mm 或 φ100mm×200mm 试模。骨料最大公称粒径不宜大于25mm。试 件成型后应立即用塑料薄膜覆盖并移至标准养护室。试件应在 (24±2)h 内拆模，然后应浸没于标准养护室的水池中。
3 试件的养护龄期宜为28d 。也可根据设计要求选用56d 或84d 养护龄期。
4 应在抗氯离子渗透试验前7d 加工成标准尺寸的试件。当 使用φ100mm×100mm 试件时，应从试件中部切取高度为(50± 2)mm 的圆柱体作为试验用试件，并应将靠近浇筑面的试件端面作 为暴露于氯离子溶液中的测试面。当使用中100mm×200mm 试件 时，应先将试件从正中间切成相同尺寸的两部分(P100mm× 100mm), 然后应从两部分中各切取一个高度为(50±2)mm 的试 件，并应将第一次的切口面作为暴露于氯离子溶液中的测试面。
5 试件加工后应采用水砂纸和细锉刀打磨光滑。
6 加工好的试件应继续浸没于水中养护至试验龄期。
7.1.5 RCM 法试验应按下列步骤进行：
1 首先应将试件从养护池中取出来，并将试件表面的碎屑 刷洗干净，擦干试件表面多余的水分。然后应采用游标卡尺测量 试件的直径和高度，测量应精确到0.1mm 。应将试件在饱和面 干状态下置于真空容器中进行真空处理。应在5min 内将真空容 器中的气压减少至(1～5)kPa, 并应保持该真空度3h, 然后在真 空泵仍然运转的情况下，将用蒸馏水配制的饱和氢氧化钙溶液注 入容器，溶液高度应保证将试件浸没。在试件浸没1h 后恢复常 压，并应继续浸泡(18±2)h。
2 试件安装在RCM 试验装置前应采用电吹风冷风档吹干， 表面应干净，无油污、灰砂和水珠。
3 RCM试验装置的试验槽在试验前应用室温凉开水冲洗 干 净 。
4 试件和 RCM 试验装置(图7.1.2)准备好以后，应将试件 装入橡胶套内的底部，应在与试件齐高的橡胶套外侧安装两个不 锈钢环箍(图7.1.5),每个箍高度应为20mm, 并应拧紧环箍上 的螺栓至扭矩(30±2)N·m, 使试件的圆柱侧面处于密封状态。
图7 . 1 .5 不锈钢环箍(mm)
当试件的圆柱曲面可能有造成液体渗漏的缺陷时，应以密封剂保 持其密封性。
5 应将装有试件的橡胶套安装到试验槽中，并安装好阳极 板。然后应在橡胶套中注入约300mL 浓度为0 . 3mol/L. 的 NaOH 溶液，并应使阳极板和试件表面均浸没于溶液中。应在 阴极试验槽中注入12L 质量浓度为10%的NaCl 溶液，并应使其 液面与橡胶套中的NaOH 溶液的液面齐平。
6 试件安装完成后，应将电源的阳极(又称正极)用导线连 至橡胶筒中阳极板，并将阴极(又称负极)用导线连至试验槽中的 阴极板。
7.1.6 电迁移试验应按下列步骤进行：
1 首先应打开电源，将电压调整到(30±0.2)V, 并应记录 通过每个试件的初始电流。
2 后续试验应施加的电压(表7.1.6第二列)应根据施加 30V 电压时测量得到的初始电流值所处的范围(表7.1.6第一列) 决定。应根据实际施加的电压，记录新的初始电流。应按照新的 初始电流值所处的范围(表7.1.6第三列),确定试验应持续的时 间(表7. 1.6第四列)。
3 应按照温度计或者电热偶的显示读数记录每一个试件的 阳极溶液的初始温度。
表7.1.6 初始电流、电压与试验时间的关系
初始电流I3ov
(用30V电压)(mA) 施加的电压U
(调整后)(V) 可能的新初始电流
I₀ (mA) 试验持续时间
t(h)
Io<5 60 Ia<10 96
5≤I₀ <10 60 10≤I₀ <20 48
10≤Io<15 60 20≤I₀ <30 24
15≤Io<20 50 25≤I₀ <35 24
20≤1₀ <30 40 25≤Io<40 24
续表7.1.6
初始电流I3ov
(用30V电压)(mA) 施加的电压U
(调整后)(V) 可能的新初始电流
1o(mA) 试验持续时间
(h)
30≤I₀ <40 35 35≤I₀ <50 24
40≤I₀ <60 30 40≤I₀ <60 24
60≤1₀ <90 25 50≤I₀ <75 24
90≤I₀ <120 20 60≤I₀ <80 24
120≤Io<180 15 60≤I₀ <90 24
180≤I₀ <360 10 60≤I₀ <120 24
Io≥360 10 I₀ ≥120 6
4 试验结束时，应测定阳极溶液的最终温度和最终电流。
5 试验结束后应及时排除试验溶液。应用黄铜刷清除试验 槽的结垢或沉淀物，并应用饮用水和洗涤剂将试验槽和橡胶套冲 洗干净，然后用电吹风的冷风档吹干。
7.1.7 氯离子渗透深度测定应按下列步骤进行：
1 试验结束后，应及时断开电源。
2 断开电源后，应将试件从橡胶套中取出，并应立即用自 来水将试件表面冲洗干净，然后应擦去试件表面多余水分。
3 试件表面冲洗干净后，应在压力试验机上沿轴向劈成两 个半圆柱体，并应在劈开的试件断面立即喷涂浓度为0.1 mol/L 的 AgNO₃ 溶液显色指示剂。
4 指示剂喷洒约15min 后，应沿试件直径断面将其分成10 等份，并应用防水笔描出渗透轮廓线。
5 然后应根据观察到的明显的颜色变化，测量显色分界线 (图7.1.7)离试件底面的距离，精确至0.1mm。
6 当某一测点被骨料阻挡，可将此测点位置移动到最近未 被骨料阻挡的位置进行测量，当某测点数据不能得到，只要总测 点数多于5个，可忽略此测点。
7 当某测点位置有一个明显的缺陷，使该点测量值远大于
各测点的平均值，可忽略此测点数据，但应将这种情况在试验记 录和报告中注明。
图7. 1.7 显色分界线位置编号
1—试件边缘部分；2—尺子；A—测量范围；L—试件高度
7.1.8 试验结果计算及处理应符合下列规定：
1 混凝土的非稳态氯离子迁移系数应按下式进行计算：
(7.1.8)
式中：DRCM——混凝土的非稳态氯离子迁移系数，精确到0.1× 10-¹2m²/s;
U——所用电压的绝对值(V);
T— 阳极溶液的初始温度和结束温度的平均值(℃); L——试件厚度(mm), 精确到0. 1mm;
X—— 氯 离 子 渗 透 深 度 的 平 均 值(mm), 精 确 到 0.1mm;
t—— 试验持续时间(h)。
2 每组应以3个试样的氯离子迁移系数的算术平均值作为 该组试件的氯离子迁移系数测定值。当最大值或最小值与中间值 之差超过中间值的15%时，应剔除此值，再取其余两值的平均
值作为测定值；当最大值和最小值均超过中间值的15%时，应 取中间值作为测定值。
7.2 电 通 量 法
7.2.1 本方法适用于测定以通过混凝土试件的电通量为指标来 确定混凝土抗氯离子渗透性能。本方法不适用于掺有亚硝酸盐和 钢纤维等良导电材料的混凝土抗氯离子渗透试验。
7.2.2 采用的试验装置、试剂和用具应符合下列规定：
1 电通量试验装置应符合图7.2.2-1的要求，并应满足现 行行业标准《混凝土氯离子电通量测定仪》JG/T 261 的有关 规 定 。
图7.2.2-1 电通量试验装置示意图
1—直流稳压电源；2 试验槽；3—铜电极；
4—混凝土试件；5—3.0%NaCl溶液；6—0.3mol/L.NaOH
溶液；7—标准电阻：8一直流数字式电压表；
9—试件垫圈(硫化橡胶垫或硅橡胶垫)
2 仪器设备和化学试剂应符合下列要求：
1)直流稳压电源的电压范围应为(0～80)V, 电流范围 应为(0～10)A。并应能稳定输出60V 直流电压，精 度 应 为 士 0 . 1V。
2) 耐热塑料或耐热有机玻璃试验槽(图7.2.2-2)的边长 应为150mm, 总厚度不应小于51mm 。试验槽中心
的两个槽的直径应分别为89mm 和112mm 。两个槽 的深度应分别为41mm 和6.4mm。在试验槽的一边 应开有直径为10mm 的注液孔。
图7.2.2-2 试验槽示意图(mm)
3) 紫铜垫板宽度应为(12±2)mm, 厚度应为(0.50± 0.05)mm。铜网孔径应为0.95mm(64 孔/cm²) 或者 20目。
4) 标准电阻精度应为±0.1%;直流数字电流表量程应 为(0～20)A, 精度应为士0.1%。
5)真空泵和真空表应符合本标准第7.1.2条的要求。
6)真空容器的内径不应小于250mm, 并应能至少容纳 3 个 试 件 。
7)阴极溶液应用化学纯试剂配制的质量浓度为3.0%的 NaCl 溶液。
8)阳极溶液应用化学纯试剂配制的摩尔浓度为0.3mol/L 的 NaOH 溶液。
9)密封材料应采用硅胶或树脂等密封材料。
10)硫化橡胶垫或硅橡胶垫的外径应为100mm 、内径应 为75mm、厚度应为6mm。
11)切割试件的设备应采用水冷式金刚锯或碳化硅锯。
12)抽真空设备可由烧杯(体积在1000mL 以上)、真空 干燥器、真空泵、分液装置、真空表等组合而成。
13) 温度计的量程应为(0～120)℃,精度应为±0.1℃。
14) 电吹风的功率应为(1000～2000)W。
7.2.3 电通量试验应按下列步骤进行：
1 电通量试验应采用直径(100±1)mm, 高度(50±2)mm 的圆柱体试件。试件的制作、养护应符合本标准第7.1.3条的规 定。当试件表面有涂料等附加材料时，应预先去除，且试样内不 得含有钢筋等良导电材料。在试件移送试验室前，应避免冻伤或 其他物理伤害。
2 电通量试验宜在试件养护到28d 龄期进行。对于掺有大 掺量矿物掺合料的混凝土，可在56d 龄期进行试验。应先将养护 到规定龄期的试件暴露于空气中至表面干燥，并应以硅胶或树脂 密封材料涂刷试件圆柱侧面，还应填补涂层中的孔洞。
3 电通量试验前应将试件进行真空饱水。应先将试件放入 真空容器中，然后启动真空泵，并应在5min 内将真空容器中的 绝对压强减少至(1～5)kPa, 应保持该真空度3h, 然后在真空泵 仍然运转的情况下，注入足够的蒸馏水或者去离子水，直至淹没 试件，应在试件浸没1h 后恢复常压，并继续浸泡(18±2)h。
4 在真空饱水结束后，应从水中取出试件，并抹掉多余水 分，且应保持试件所处环境的相对湿度在95%以上。应将试件 安装于试验槽内，并应采用螺杆将两试验槽和端面装有硫化橡胶 垫的试件夹紧。试件安装好以后，应采用蒸馏水或者其他有效方 式检查试件和试验槽之间的密封性能。
5 检查试件和试件槽之间的密封性后，应将质量浓度为 3 .0%的NaCl 溶液和摩尔浓度为0.3mol/L 的 NaOH 溶液分别 注入试件两侧的试验槽中，注入NaCl 溶液的试验槽内的铜网应 连接电源负极，注入NaOH 溶液的试验槽中的铜网应连接电源 正 极 。
6 在正确连接电源线后，应在保持试验槽中充满溶液的情 况下接通电源，并应对上述两铜网施加(60±0.1)V 直流恒电 压，且应记录电流初始读数I₀ 。开始时应每隔5min 记录一次电 流值，当电流值变化不大时，可每隔10min 记录一次电流值； 当电流变化很小时，应每隔30min 记录一次电流值，直至通 电 6h。
7 当采用自动采集数据的测试装置时，记录电流的时间间 隔可设定为(5～10)min 。电流测量值应精确至±0.5mA。试验 过程中宜同时监测试验槽中溶液的温度。
8 试验结束后，应及时排出试验溶液，并应用凉开水和洗 涤剂冲洗试验槽60s 以上，然后用蒸馏水洗净并用电吹风冷风档 吹干。
9 试验应在(20～25)℃的室内进行。
7.2.4 试验结果计算及处理应符合下列规定：
1 试验过程中或试验结束后，应绘制电流与时间的关系图。 应通过将各点数据以光滑曲线连接起来，对曲线作面积积分，或 按梯形法进行面积积分，得到试验6h 通过的电通量(C)。
2 每个试件的总电通量可采用下列简化公式计算：
Q=900(I₀+2I₃0+2I⁶0 十 … + 2I…+2I300+2I330+I360)
(7.2.4-1)
式中：Q—— 通过试件的总电通量(C);
I₀——初始电流(A), 精确到0.001A;
I.——在时间t(min) 的电流(A), 精确到0.001A。
3 计算得到的通过试件的总电通量应换算成直径为95mm 试件的电通量值。应通过将计算的总电通量乘以一个直径为 95mm 的试件和实际试件横截面积的比值来换算，换算可按下式 进行：
Qs=Q×(95/x)² (7.2.4-2)
式中：Q— 通过直径为95mm 的试件的电通量(C);
Q—— 通过直径为x(mm) 的试件的电通量(C);
x— —试件的实际直径(mm)。
4 每组应取3个试件电通量的算术平均值作为该组试件的 电通量测定值。当某一个电通量值与中值的差值超过中值的 15%时，应取其余两个试件的电通量的算术平均值作为该组试件 的试验结果测定值。当有两个测值与中值的差值都超过中值的 15%时，应取中值作为该组试件的电通量试验结果测定值。
8 收 缩 试 验
8.1 非 接 触 法
8.1.1 本方法主要适用于测定早龄期混凝土的自由收缩变形， 也可用于无约束状态下混凝土自收缩变形的测定。
8.1.2 本方法应采用尺寸为100mm×100mm×515mm 的棱柱 体试件。每组应为3个试件。
8.1.3 试验设备应符合下列规定：
1 非接触法混凝土收缩变形测定仪(图8.1.3)应设计成整 机一体化装置，并应具备自动采集和处理数据、能设定采样时间 间隔等功能。整个测试装置(含试件、传感器等)应固定于具有避 振 功 能 的 固 定 式 实 验 台 面 上 。
≥400
I
图8. 1.3 非接触法混凝土收缩变形测定仪原理示意图(mm)
1 试模；2—固定架；3—传感器探头；4—反射靶
2 应有可靠方式将反射靶固定于试模上，使反射靶在试件 成型浇筑振动过程中不会移位偏斜，且在成型完成后应能保证反 射靶与试模之间的摩擦力尽可能小。试模应采用具有足够刚度的 钢模，且本身的收缩变形应小。试模的长度应能保证混凝土试件 的测量标距不小于400mm。
3 传感器的测试量程不应小于试件测量标距长度的0.5% 或量程不应小于1mm, 测试精度不应低于0.002mm 。且应采用 可靠方式将传感器测头固定，并应能使测头在测量整个过程中与 试模相对位置保持固定不变。试验过程中应能保证反射靶能够随 着混凝土收缩而同步移动。
8.1.4 非接触法收缩试验步骤应符合以下规定：
1 试验应在温度为(20±2)℃、相对湿度为(60±5)%的恒 温恒湿条件下进行。非接触法收缩试验应带模进行测试。
2 试模准备后，应在试模内涂刷润滑油，然后应在试模内 铺设两层塑料薄膜或者放置一片聚四氟乙烯(PTFE) 片，且应在 薄膜或者聚四氟乙烯片与试模接触的面上均匀涂抹一层润滑油。 应将反射靶固定在试模两端。
3 将混凝土拌合物浇筑入试模后，应振动成型并抹平， 然后应立即带模移入恒温恒湿室。成型试件的同时，应测定混 凝土的初凝时间。混凝土初凝试验和早龄期收缩试验的环境应 相同。当混凝土初凝时，应开始测读试件左右两侧的初始读 数，此后应至少每隔1h 或按设定的时间间隔测定试件两侧的 变形读数。
4 在整个测试过程中，试件在变形测定仪上放置的位置、 方向均应始终保持固定不变。
5 需要测定混凝土自收缩值的试件，应在浇筑振捣后立即 采用塑料薄膜作密封处理。
8.1.5 非接触法收缩试验结果的计算和处理应符合下列规定：
1 混凝土收缩率应按照下式计算：
(8.1.5)
式中：E— 测试期为t(h) 的混凝土收缩率，t 从初始读数时 算起；
L₁0—— 左侧非接触法位移传感器初始读数(mm);
L₁ 左侧非接触法位移传感器测试期为t(h) 的读数 (mm);
L20——右侧非接触法位移传感器初始读数(mm);
L₂1——右侧非接触法位移传感器测试期为t(h) 的读数 (mm);
Lo——试件测量标距(mm), 等于试件长度减去试件中两 个反射靶沿试件长度方向埋人试件中的长度之和。
2 每组应取3个试件测试结果的算术平均值作为该组混凝 土试件的早龄期收缩测定值，计算应精确到1.0×10-⁶。作为相 对比较的混凝土早龄期收缩值应以3d 龄期测试得到的混凝土收 缩值为准。
8.2 接 触 法
8.2.1 本方法适用于测定在无约束和规定的温湿度条件下硬化 混凝土试件的收缩变形性能。
8.2.2 试件和测头应符合下列规定：
1 本方法应采用尺寸为100mm×100mm×515mm 的棱柱 体试件。每组应为3个试件。
2 采用卧式混凝土收缩仪时，试件两端应预埋测头或留有 埋设测头的凹槽。卧式收缩试验用测头(图8.2.2-1)应由不锈钢 或其他不锈的材料制成。
3 采用立式混凝土收缩仪时，试件一端中心应预埋测头(图
8.2.2-2)。立式收缩试验用测头的另外一端宜采用M20mm× 35mm 的螺栓(螺纹通长),并应与立式混凝土收缩仪底座固定。 螺栓和测头都应预埋进去。
4 采用接触法引伸仪时，所用试件的长度应至少比仪器的 测量标距长出一个截面边长。测头应粘贴在试件两侧面的轴 线上。
5 使用混凝土收缩仪时，制作试件的试模应具有能固定测 头或预留凹槽的端板。使用接触法引伸仪时，可用一般棱柱体试
20
(a) (b)
图8.2.2-1 卧式收缩试验用测头(mm)
(a) 预埋测头；(b) 后埋测头
模制作试件。
6 收缩试件成型时不得使用机油等憎水性脱模剂。试件成 型后应带模养护(1～2)d, 并保证拆模时不损伤试件。对于事先 没有埋设测头的试件，拆模后应立即粘贴或埋设测头。试件拆模 后，应立即送至温度为(20±2)℃、相对湿度为95%以上的标准 养护室养护。
8.2.3 试验设备应符合下列规定：
1 测量混凝土收缩变形的装置应具有硬钢或石英玻璃制作 的标准杆，并应在测量前及测量过程中及时校核仪表的读数。
2 收缩测量装置可采用下列形式之一：
1) 卧式混凝土收缩仪的测量标距应为540mm, 并应装 有精度为±0.001mm 的千分表或测微器。
2) 立式混凝土收缩仪的测量标距和测微器同卧式混凝
图8.2.2-2 立式收缩试验用测头(mm)
土收缩仪。
3) 其他形式的变形测量仪表的测量标距不应小于 100mm及骨料最大粒径的3倍。并至少能达到 士0.001mm 的测量精度。
8.2.4 混凝土收缩试验步骤应按下列要求进行：
1 收缩试验应在恒温恒湿环境中进行，室温应保持在(20± 2)℃,相对湿度应保持在(60±5)%。试件应放置在不吸水的搁 架上，底面应架空，每个试件之间的间隙应大于30mm。
2 测定代表某一混凝土收缩性能的特征值时，试件应在3d 龄期时(从混凝土搅拌加水时算起)从标准养护室取出，并应立即 移入恒温恒湿室测定其初始长度，此后应至少按下列规定的时间 间隔测量其变形读数： ld 、3d 、7d 、14d 、28d 、45d 、60d、
90d 、120d 、150d 、180d 、360d(从移入恒温恒湿室内计时)。
3 测定混凝土在某一具体条件下的相对收缩值时(包括在徐 变试验时的混凝土收缩变形测定)应按要求的条件进行试验。对
非标准养护试件，当需要移入恒温恒湿室进行试验时，应先在该 室内预置4h, 再测其初始值。测量时应记下试件的初始干湿 状态。
4 收缩测量前应先用标准杆校正仪表的零点，并应在测定 过程中至少再复核1～2次，其中一次应在全部试件测读完后进 行。当复核时发现零点与原值的偏差超过±0.001mm 时，应调 零后重新测量。
5 试件每次在卧式收缩仪上放置的位置和方向均应保持一 致。试件上应标明相应的方向记号。试件在放置及取出时应轻稳 仔细，不得碰撞表架及表杆。当发生碰撞时，应取下试件，并应 重新以标准杆复核零点。
6 采用立式混凝土收缩仪时，整套测试装置应放在不易受 外部振动影响的地方。读数时宜轻敲仪表或者上下轻轻滑动测 头。安装立式混凝土收缩仪的测试台应有减振装置。
7 用接触法引伸仪测量时，应使每次测量时试件与仪表保 持相对固定的位置和方向。每次读数应重复3次。
8.2.5 混凝土收缩试验结果计算和处理应符合以下规定：
1 混凝土收缩率应按下式计算：
(8.2.5) 式中：E—— 试验期为t(d) 的混凝土收缩率，t 从测定初始长度
时算起；
Lb——试件的测量标距，用混凝土收缩仪测量时应等于两 测头内侧的距离，即等于混凝土试件长度(不计测 头凸出部分)减去两个测头埋入深度之和(mm) 。 采
用接触法引伸仪时，即为仪器的测量标距； L—— 试件长度的初始读数(mm);
L₁——试件在试验期为t(d) 时测得的长度读数(mm)。
2 每组应取3个试件收缩率的算术平均值作为该组混凝土 试件的收缩率测定值，计算精确至1.0×10-⁶。
3 作为相互比较的混凝土收缩率值应为不密封试件于180d 所测得的收缩率值。可将不密封试件于360d 所测得的收缩率值 作为该混凝土的终极收缩率值。
9 早期抗裂试验
9.0.1 本方法适用于测试混凝土试件在约束条件下的早期抗裂 性 能 。
9.0.2 试验装置及试件尺寸应符合下列规定：
1 本方法应采用尺寸为800mm×600mm×100mm 的平面 薄板型试件，每组应至少2个试件。混凝土骨料最大公称粒径不 应超过31.5mm。
2 混凝土早期抗裂试验装置(图9.0.2)应采用钢制模具，
图9.0.2 混凝土早期抗裂试验装置示意图(mm)
1—长侧板；2—短侧板；3—螺栓；4-加强肋；
5—裂缝诱导器；6—底板
51
模具的四边(包括长侧板和短侧板)宜采用槽钢或者角钢焊接而 成，侧板厚度不应小于5mm, 模具四边与底板宜通过螺栓固定 在一起。模具内应设有7根裂缝诱导器，裂缝诱导器可分别用 50mm×50mm 、40mm×40mm 角钢与5mm×50mm 钢板焊接组 成，并应平行于模具短边。底板应采用不小于5mm 厚的钢板， 并应在底板表面铺设聚乙烯薄膜或者聚四氟乙烯片做隔离层。模 具应作为测试装置的一个部分，测试时应与试件连在一起。
3 风扇的风速应可调，并且应能够保证试件表面中心处的 风速不小于5m/s。
4 温度计精度不应低于士0.5℃。相对湿度计精度不应低于 ±1% 。 风速计精度不应低于±0.5m/s。
5 刻度放大镜的放大倍数不应小于40倍，分度值不应大 于0.01mm。
6 照明装置可采用手电筒或者其他简易照明装置。
7 钢直尺的最小刻度应为1mm。
9.0.3 试验应按下列步骤进行：
1 试验宜在温度为(20±2)℃,相对湿度为(60±5)%的恒 温恒湿室中进行。
2 将混凝土浇筑至模具内以后，应立即将混凝土摊平，且 表面应比模具边框略高。可使用平板表面式振捣器或者采用振捣 棒插捣，应控制好振捣时间，并应防止过振和欠振。
3 在振捣后，应用抹子整平表面，并应使骨料不外露，且 应使表面平实。
4 应在试件成型30min 后，立即调节风扇位置和风速，使 试件表面中心正上方100mm 处风速为(5±0.5)m/s, 并应使风 向平行于试件表面和裂缝诱导器。
5 试验时间应从混凝土搅拌加水开始计算，应在(24±0.5)h 测读裂缝。裂缝长度应用钢直尺测量，并应取裂缝两端直线距离 为裂缝长度。当一个刀口上有两条裂缝时，可将两条裂缝的长度 相加，折算成一条裂缝。
6 裂缝宽度应采用放大倍数至少40倍的读数显微镜进行测 量，并应测量每条裂缝的最大宽度。
7 平均开裂面积、单位面积的裂缝数目和单位面积上的总 开裂面积应根据混凝土浇筑24h 测量得到裂缝数据来计算。
9.0.4 试验结果计算及其确定应符合下列规定：
1 每条裂缝的平均开裂面积应按下式计算：
(9.0.4-1)
2 单位面积的裂缝数目应按下式计算：
(9.0.4-2)
3 单位面积上的总开裂面积应按下式计算：
C=a·b (9.0.4-3)
式中：W,——第 i 条裂缝的最大宽度(mm), 精确到0.01mm;
L,—— 第i 条裂缝的长度(mm), 精确到1mm;
N—— 总裂缝数目(条);
A——平板的面积(m²), 精确到小数点后两位；
a—— 每条裂缝的平均开裂面积(mm²/ 条),精确到 1mm²/ 条；
b——单位面积的裂缝数目(条/m²), 精确到0.1条/m²;
c——单位面积上的总开裂面积(mm²/m²), 精确到 lmm²/m²。
4 每组应分别以2个或多个试件的平均开裂面积(单位面积 上的裂缝数目或单位面积上的总开裂面积)的算术平均值作为该 组试件平均开裂面积(单位面积上的裂缝数目或单位面积上的总 开裂面积)的测定值。
10 受压徐变试验
10.0.1 本方法适用于测定混凝土试件在长期恒定轴向压力作用 下的变形性能。
10.0.2 试验仪器设备应符合下列规定：
1 徐变仪应符合下列规定：
1)徐变仪应在要求时间范围内(至少1年)把所要求的压 缩荷载加到试件上并应能保持该荷载不变。
2)常用徐变仪可选用弹簧式或液压式，其工作荷载范 围应为(180～500)kN。
3)弹簧式压缩徐变仪(图10.0.2)应包括上下压板、球
图10.0.2 弹簧式压缩徐变仪示意图 1一螺母；2—上压板；3—丝杆；4—试件；
5 — 球铰；6 — 垫板；7-定心；8 — 下压板； 9—弹簧；10—底盘；11—球铰
座或球铰及其配套垫板、弹簧持荷装置以及2～3根 承力丝杆。压板与垫板应具有足够的刚度。压板的 受压面的平整度偏差不应大于0.1mm/100mm, 并 应 能保证对试件均匀加荷。弹簧及丝杆的尺寸应按徐 变仪所要求的试验吨位而定。在试验荷载下，丝杆 的拉应力不应大于材料屈服点的30%,弹簧的工作 压力不应超过允许极限荷载的80%,且工作时弹簧 的压缩变形不得小于20mm。
4)当使用液压式持荷部件时，可通过一套中央液压调 节单元同时加荷几个徐变架，该单元应由储液器、 调节器、显示仪表和一个高压源(如高压氮气瓶或高 压泵)等组成。
5)有条件时可采用几个试件串叠受荷，上下压板之间 的总距离不得超过1600mm。
2 加荷装置应符合下列规定：
1)加荷架应由接长杆及顶板组成。加荷时加荷架应与 徐变仪丝杆顶部相连。
2)油压千斤顶可采用一般的起重千斤顶，其吨位应大 于所要求的试验荷载。
3)测力装置可采用钢环测力计、荷载传感器或其他形 式的压力测定装置。其测量精度应达到所加荷载的 士2%,试件破坏荷载不应小于测力装置全量程的 20%且不应大于测力装置全量程的80%。
3 变形量测装置应符合下列规定：
1)变形量测装置可采用外装式、内埋式或便携式，其 测量的应变值精度不应低于0.001mm/m。
2)采用外装式变形量测装置时，应至少测量不少于两 个均匀地布置在试件周边的基线的应变。测点应精 确地布置在试件的纵向表面的纵轴上，且应与试件 端头等距，与相邻试件端头的距离不应小于一个截
面边长。
3)采用差动式应变计或钢弦式应变计等内埋式变形测 量装置时，应在试件成型时可靠地固定该装置，应 使其量测基线位于试件中部并应与试件纵轴重合。
4) 采用接触法引伸仪等便携式变形量测装置时，测头 应牢固附置在试件上。
5) 量测标距应大于混凝土骨料最大粒径的3倍，且不少 于100mm。
10.0.3 试件应符合下列规定：
1 试件的形状与尺寸应符合下列规定：
1)徐变试验应采用棱柱体试件。试件的尺寸应根据混 凝土中骨料的最大粒径按表10.0.3选用，长度应为 截面边长尺寸的3～4倍。
2)当试件叠放时，应在每叠试件端头的试件和压板之 间加装一个未安装应变量测仪表的辅助性混凝土垫 块，其截面边长尺寸应与被测试件的相同，且长度 应至少等于其截面尺寸的一半。
表10.0.3 徐变试验试件尺寸选用表
骨料最大公称粒径(mm) 试件最小边长(mm) 试件长度(mm)
31.5 100 400
40 150 ≥450
2 试件数量应符合下列规定：
1)制作徐变试件时，应同时制作相应的棱柱体抗压试 件及收缩试件。
2)收缩试件应与徐变试件相同，并应装有与徐变试件 相同的变形测量装置。
3)每组抗压、收缩和徐变试件的数量宜各为3个，其中 每个加荷龄期的每组徐变试件应至少为2个。
3 试件制备应符合下列规定：
1)当要叠放试件时，宜磨平其端头。
2)徐变试件的受压面与相邻的纵向表面之间的角度与 直角的偏差不应超过1mm/100mm。
3)采用外装式应变量测装置时，徐变试件两侧面应有 安装量测装置的测头，测头宜采用埋入式，试模的 侧壁应具有能在成型时使测头定位的装置。在对粘 结的工艺及材料确有把握时，可采用胶粘。
4 试件的养护与存放方式应符合下列规定：
1)抗压试件及收缩试件应随徐变试件一并同条件养护。
2)对于标准环境中的徐变，试件应在成型后不少于24h 且不多于48h 时拆模，且在拆模之前，应覆盖试件 表面。随后应立即将试件送入标准养护室养护到7d 龄期(自混凝土搅拌加水开始计时),其中3d 加载的 徐变试验应养护3d。养护期间试件不应浸泡于水中。 试件养护完成后应移入温度为(20±2)℃、相对湿度 为(60±5)%的恒温恒湿室进行徐变试验，直至试验 完成。
3)对于适用于大体积混凝土内部情况的绝湿徐变，试 件在制作或脱模后应密封在保湿外套中(包括橡皮 套、金属套筒等),且在整个试件存放和测试期间也 应保持密封。
4)对于需要考虑温度对混凝土弹性和非弹性性质的影 响等特定温度下的徐变，应控制好试件存放的试验 环境温度，应使其符合希望的温度历史。
5) 对于需确定在具体使用条件下的混凝土徐变值等其 他存放条件，应根据具体情况确定试件的养护及试 验制度。
10.0.4 徐变试验应符合下列规定：
1 对比或检验混凝土的徐变性能时，试件应在28d 龄期时 加荷。当研究某一混凝土的徐变特性时，应至少制备5组徐变试
件并应分别在龄期为3d 、7d 、14d 、28d和90d 时加荷。
2 徐变试验应按下列步骤进行：
1)测头或测点应在试验前1d 粘好，仪表安装好后应仔 细检查，不得有任何松动或异常现象。加荷装置、 测力计等也应予以检查。
2)在即将加荷徐变试件前，应测试同条件养护试件的 棱柱体抗压强度。
3)测头和仪表准备好以后，应将徐变试件放在徐变仪 的下压板后，应使试件、加荷装置、测力计及徐变 仪的轴线重合。并应再次检查变形测量仪表的调零 情况，且应记下初始读数。当采用未密封的徐变试 件时，应在将其放在徐变仪上的同时，覆盖参比用 收缩试件的端部。
4)试件放好后，应及时开始加荷。当无特殊要求时， 应取徐变应力为所测得的棱柱体抗压强度的40%。 当采用外装仪表或者接触法引伸仪时，应用千斤顶 先加压至徐变应力的20%进行对中。两侧的变形相 差应小于其平均值的10%,当超出此值，应松开千 斤顶卸荷，进行重新调整后，应再加荷到徐变应力 的20%,并再次检查对中的情况。对中完毕后，应 立即继续加荷直到徐变应力，应及时读出两边的变 形值，并将此时两边变形的平均值作为在徐变荷载 下的初始变形值。从对中完毕到测初始变形值之间 的加荷及测量时间不得超过1min。随后应拧紧承力 丝杆上端的螺母，并应松开千斤顶卸荷，且应观察 两边变形值的变化情况。此时，试件两侧的读数相 差不应超过平均值的10%,否则应予以调整，调整 应在试件持荷的情况下进行，调整过程中所产生的 变形增值应计入徐变变形之中。然后应再加荷到徐
变应力，并应检查两侧变形读数，其总和与加荷前
读数相比，误差不应超过2%。否则应予以补足。
5)应在加荷后的1d 、3d 、7d 、14d 、28d 、45d 、60d、 90d 、120d 、150d 、180d 、270d 和360d 测读试件的 变形值。
6)在测读徐变试件的变形读数的同时，应测量同条件 放置参比用收缩试件的收缩值。
7)试件加荷后应定期检查荷载的保持情况，应在加荷 后 7d 、28d 、60d 、90d 各校核一次，如荷载变化大 于2%,应予以补足。在使用弹簧式加载架时，可通 过施加正确的荷载并拧紧丝杆上的螺母，来进行 调整。
10.0.5 试验结果计算及其处理应符合下列规定：
1 徐变应变应按下式计算：
(10.0.5-1)
式中：E—— 加 荷 t(d) 后 的 徐 变 应 变(mm/m), 精 确 至 0.001mm/m;
△L,—— 加 荷 t(d) 后 的 总 变 形 值 (mm), 精 确 至 0.001mm;
△Lo——加 荷 时 测 得 的 初 始 变 形 值(mm), 精 确 至 0.001mm;
Lb— 测量标距(mm), 精确到1mm;
E:——同龄期的收缩值(mm/m), 精确至0.001mm/m。
2 徐变度应按下式计算：
(10.0.5-2) 式中：C₁—— 加荷t(d) 的混凝土徐变度(1/MPa), 计算精确至
1.0×10-⁶/(MPa); δ——徐变应力(MPa)。
3 徐变系数应按下列公式计算：
(10.0.5-3)
(10.0.5-4)
式中：4:——加荷t(d) 的徐变系数；
Eo —在加荷时测得的初始应变值(mm/m), 精确至 0.001mm/m。
4 每组应分别以3个试件徐变应变(徐变度或徐变系数)试 验结果的算术平均值作为该组混凝土试件徐变应变(徐变度或徐 变系数)的测定值。
5 作为供对比用的混凝土徐变值，应采用经过标准养护的 混凝土试件，在28d 龄期时经受0.4倍棱柱体抗压强度恒定荷载 持续作用360d 的徐变值。可用测得的3年徐变值作为终极徐 变值。
11 碳 化 试 验
11.0.1 本方法适用于测定在一定浓度的二氧化碳气体介质中混 凝土试件的碳化程度。
11.0.2 试件及处理应符合下列规定：
1 本方法宜采用棱柱体混凝土试件，应以3块为一组。棱 柱体的长宽比不宜小于3。
2 无棱柱体试件时，也可用立方体试件，其数量应相应 增 加 。
3 试件宜在28d 龄期进行碳化试验，掺有掺合料的混凝土 可以根据其特性决定碳化前的养护龄期。碳化试验的试件宜采用 标准养护，试件应在试验前2d 从标准养护室取出，然后应在 60℃下烘48h。
4 经烘干处理后的试件，除应留下一个或相对的两个侧面 外，其余表面应采用加热的石蜡予以密封。然后应在暴露侧面上 沿长度方向用铅笔以10mm 间距画出平行线，作为预定碳化深 度的测量点。
11.0.3 试验设备应符合下列规定：
1 碳化箱应符合现行行业标准《混凝土碳化试验箱》 JG/T 247的规定，并应采用带有密封盖的密闭容器，容器的 容积应至少为预定进行试验的试件体积的两倍。碳化箱内应有 架空试件的支架、二氧化碳引入口、分析取样用的气体导出 口、箱内气体对流循环装置、为保持箱内恒温恒湿所需的设施 以及温湿度监测装置。宜在碳化箱上设玻璃观察口对箱内的温 度进行读数。
2 气体分析仪应能分析箱内二氧化碳浓度，并应精确至 士1%。
3 二氧化碳供气装置应包括气瓶、压力表和流量计。
11.0.4 混凝土碳化试验应按下列步骤进行：
1 首先应将经过处理的试件放入碳化箱内的支架上。各试 件之间的间距不应小于50mm。
2 试件放入碳化箱后，应将碳化箱密封。密封可采用机械 办法或油封，但不得采用水封。应开动箱内气体对流装置，徐徐 充入二氧化碳，并测定箱内的二氧化碳浓度。应逐步调节二氧化 碳的流量，使箱内的二氧化碳浓度保持在(20±3)%。在整个试 验期间应采取去湿措施，使箱内的相对湿度控制在(70±5)%, 温度应控制在(20±2)℃的范围内。
3 碳化试验开始后应每隔一定时期对箱内的二氧化碳浓度、 温度及湿度作一次测定。宜在前2d 每隔2h 测定一次，以后每隔 4h 测定一次。试验中应根据所测得的二氧化碳浓度、温度及湿 度随时调节这些参数，去湿用的硅胶应经常更换。也可采用其他 更有效的去湿方法。
4 应在碳化到了3d 、7d 、14d 和28d 时，分别取出试件， 破型测定碳化深度。棱柱体试件应通过在压力试验机上的劈裂法 或者用干锯法从一端开始破型。每次切除的厚度应为试件宽度的 一半，切后应用石蜡将破型后试件的切断面封好，再放入箱内继 续碳化，直到下一个试验期。当采用立方体试件时，应在试件中 部劈开，立方体试件应只作一次检验，劈开测试碳化深度后不得 再重复使用。
5 随后应将切除所得的试件部分刷去断面上残存的粉末， 然后应喷上(或滴上)浓度为1%的酚酞酒精溶液(酒精溶液含 20%的蒸馏水)。约经30s 后，应按原先标划的每10mm 一个测 量点用钢板尺测出各点碳化深度。当测点处的碳化分界线上刚好 嵌有粗骨料颗粒，可取该颗粒两侧处碳化深度的算术平均值作为 该点的深度值。碳化深度测量应精确至0.5mm。
11.0.5 混凝土碳化试验结果计算和处理应符合下列规定：
1 混凝土在各试验龄期时的平均碳化深度应按下式计算：
(11.0.5)
式 中 ：d.—— 试 件 碳 化 t(d) 后 的 平 均 碳 化 深 度(mm), 精 确 至0 . 1mm;
di—— 各测点的碳化深度(mm);
n—— 测点总数。
2 每组应以在二氧化碳浓度为(20±3)%,温度为(20± 2)℃,湿度为(70±5)%的条件下3个试件碳化28d 的碳化深度 算术平均值作为该组混凝土试件碳化测定值。
3 碳化结果处理时宜绘制碳化时间与碳化深度的关系曲线。
12 混凝土中钢筋锈蚀试验
12.0.1 本方法适用于测定在给定条件下混凝土中钢筋的锈蚀程 度。本方法不适用于在侵蚀性介质中混凝土内的钢筋锈蚀试验。
12.0.2 试件的制作与处理应符合下列规定：
1 本方法应采用尺寸为100mm×100mm×300mm 的棱柱 体试件，每组应为3块。
2 试件中埋置的钢筋应采用直径为6.5mm 的 Q235 普通低 碳钢热轧盘条调直截断制成，其表面不得有锈坑及其他严重缺 陷。每根钢筋长应为(299±1)mm, 应用砂轮将其一端磨出长约 30mm 的平面，并用钢字打上标记。钢筋应采用12%盐酸溶液 进行酸洗，并经清水漂净后，用石灰水中和，再用清水冲洗干 净，擦干后应在干燥器中至少存放4h, 然后应用天平称取每根 钢筋的初重(精确至0.001g) 。 钢筋应存放在干燥器中备用。
3 试件成型前应将套有定位板的钢筋放入试模，定位板应 紧贴试模的两个端板，安放完毕后应使用丙酮擦净钢筋表面。
4 试件成型后，应在(20±2)℃的温度下盖湿布养护24h 后 编号拆模，并应拆除定位板。然后应用钢丝刷将试件两端部混凝 土刷毛，并应用水灰比小于试件用混凝土水灰比、水泥和砂子比 例为1:2的水泥砂浆抹上不小于20mm 厚的保护层，并应确保 钢筋端部密封质量。试件应在就地潮湿养护(或用塑料薄膜盖好) 24h 后，移入标准养护室养护至28d。
12.0.3 试验设备应符合下列规定：
1 混凝土碳化试验设备应包括碳化箱、供气装置及气体分 析仪。碳化设备并应符合本标准第11.0.3条的规定。
2 钢筋定位板(图12.0.3)宜采用木质五合板或薄木板等材料 制作，尺寸应为100mm×100mm, 板上应钻有穿插钢筋的圆孔。
图12 . 0 . 3 钢筋定位板示意图(mm)
3 称量设备的最大量程应为1kg, 感量应为0.001g。
12.0.4 混凝土中钢筋锈蚀试验应按下列步骤进行：
1 钢筋锈蚀试验的试件应先进行碳化，碳化应在28d 龄期 时开始。碳化应在二氧化碳浓度为(20±3)%、相对湿度为(70± 5)%和温度为(20±2)℃的条件下进行，碳化时间应为28d。对 于有特殊要求的混凝土中钢筋锈蚀试验，碳化时间可再延长14d 或者28d。
2 试件碳化处理后应立即移入标准养护室放置。在养护室 中，相邻试件间的距离不应小于50mm, 并应避免试件直接淋 水。应在潮湿条件下存放56d 后将试件取出，然后破型，破型时 不得损伤钢筋。应先测出碳化深度，然后进行钢筋锈蚀程度的 测 定 。
3 试件破型后，应取出试件中的钢筋，并应刮去钢筋上沾 附的混凝土。应用12%盐酸溶液对钢筋进行酸洗，经清水漂净 后，再用石灰水中和，最后应以清水冲洗干净。应将钢筋擦干后
在干燥器中至少存放4h, 然后应对每根钢筋称重(精确至 0.001g), 并应计算钢筋锈蚀失重率。酸洗钢筋时，应在洗液中 放入两根尺寸相同的同类无锈钢筋作为基准校正。
12.0.5 钢筋锈蚀试验结果计算和处理应符合以下规定：
1 钢筋锈蚀失重率应按下式计算：
(12.0.5)
式中：Lw——钢筋锈蚀失重率(%),精确至0.01;
70%g——钢筋未锈前质量(g);
w—— 锈蚀钢筋经过酸洗处理后的质量(g);
W01、0%2 ——分别为基准校正用的两根钢筋的初始质量(g);
W₁、2Q2——分别为基准校正用的两根钢筋酸洗后的质量(g)。
2 每组应取3个混凝土试件中钢筋锈蚀失重率的平均值作 为该组混凝土试件中钢筋锈蚀失重率测定值。
13 抗压疲劳变形试验
13.0.1 本方法适用于在自然条件下，通过测定混凝土在等幅重 复荷载作用下疲劳累计变形与加载循环次数的关系，来反映混凝 土抗压疲劳变形性能。
13.0.2 试验设备应符合下列规定：
1 疲劳试验机的吨位应能使试件预期的疲劳破坏荷载不小 于试验机全量程的20%,也不应大于试验机全量程的80%。准 确度应为I 级，加载频率应在(4～8)Hz 之间。
2 上、下钢垫板应具有足够的刚度，其尺寸应大于 100mm×100mm, 平面度要求为每100mm 不应超过0.02mm。
3 微变形测量装置的标距应为150mm, 可在试件两侧相对 的位置上同时测量。承受等幅重复荷载时，在连续测量情况下， 微变形测量装置的精度不得低于0.001mm。
13.0.3 抗压疲劳变形试验应采用尺寸为100mm×100mm×
300mm 的棱柱体试件。试件应在振动台上成型，每组试件应至 少为6个，其中3个用于测量试件的轴心抗压强度f, 其 余 3 个 用于抗压疲劳变形性能试验。
13.0.4 抗压疲劳变形试验应按下列步骤进行：
1 全部试件应在标准养护室养护至28d 龄期后取出，并应 在室温(20±5)℃存放至3个月龄期。
2 试件应在龄期达3个月时从存放地点取出，应先将其中 3块试件按照现行国家标准《普通混凝土力学性能试验方法标准》 GB/T 50081测定其轴心抗压强度f。
3 然后应对剩下的3块试件进行抗压疲劳变形试验。每一 试件进行抗压疲劳变形试验前，应先在疲劳试验机上进行静压变 形对中，对中时应采用两次对中的方式。首次对中的应力宜取轴
心抗压强度f。的20%(荷载可近似取整数， kN), 第二次对中应 力宜取轴心抗压强度f. 的40%。对中时，试件两侧变形值之差 应小于平均值的5%,否则应调整试件位置，直至符合对中 要求。
4 抗压疲劳变形试验采用的脉冲频率宜为4Hz 。试验荷载 (图13.0.4)的上限应力 omax 宜取0.66f, 下限应力σmin 宜取 0.1f. 。 有特殊要求时，上限应力和下限应力可根据要求选定。
图13.0.4 试验荷载示意图
5 抗压疲劳变形试验中，应于每1×10⁵次重复加载后，停 机测量混凝土棱柱体试件的累积变形。测量宜在疲劳试验机停机 后15s 内完成。应在对测试结果进行记录之后，继续加载进行抗 压疲劳变形试验，直到试件破坏为止。若加载至2×10⁶次，试 件仍未破坏，可停止试验。
13.0.5 每组应取3个试件在相同加载次数时累积变形的算术平 均值作为该组混凝土试件在等幅重复荷载下的抗压疲劳变形测定 值，精确至0.001mm/m。
14 抗硫酸盐侵蚀试验
14.0.1 本方法适用于测定混凝土试件在干湿交替环境中，以能 够经受的最大干湿循环次数来表示的混凝土抗硫酸盐侵蚀性能。
14.0.2 试件应符合下列规定：
1 本方法应采用尺寸为100mm×100mm×100mm 的立方 体试件，每组应为3块。
2 混凝土的取样、试件的制作和养护应符合本标准第3章 的要求 。
3 除制作抗硫酸盐侵蚀试验用试件外，还应按照同样方法， 同时制作抗压强度对比用试件。试件组数应符合表14.0.2的 要 求 。
表14.0.2 抗硫酸盐侵蚀试验所需的试件组数
设计抗硫 酸盐等级
KS15
KS30
KS60
KS90
KS120
KS150
KS150 以上
检查强度所需 干湿循环次数
15
15及30
30及60
60及90 90及 120 120及 150 150及设 计次数
鉴定28d强度 所需试件组数
1
1
1
1
1
1
1
干湿循环 试件组数
1
2
2
2
2
2
2
对比试件组数 1 2 2 2 2 2 2
总计试件组数 3 5 5 5 5 5 5
14.0.3 试验设备和试剂应符合下列规定：
1 干湿循环试验装置宜采用能使试件静止不动，浸泡、烘 干及冷却等过程应能自动进行的装置。设备应具有数据实时显
示、断电记忆及试验数据自动存储的功能。
2 也可采用符合下列规定的设备进行干湿循环试验。
1) 烘箱应能使温度稳定在(80±5)℃。
2) 容器应至少能够装27L 溶液，并应带盖，且应由耐 盐腐蚀材料制成。
3 试剂应采用化学纯无水硫酸钠。
14.0.4 干湿循环试验应按下列步骤进行：
1 试件应在养护至28d 龄期的前2d, 将需进行干湿循环 的试件从标准养护室取出。擦干试件表面水分，然后将试件放 入烘箱中，并应在(80±5)℃下烘48h。烘干结束后应将试件 在干燥环境中冷却到室温。对于掺入掺合料比较多的混凝土， 也可采用56d 龄期或者设计规定的龄期进行试验，这种情况应 在试验报告中说明。
2 试件烘干并冷却后，应立即将试件放入试件盒(架)中， 相邻试件之间应保持20mm 间距，试件与试件盒侧壁的间距不 应小于20mm。
3 试件放入试件盒以后，应将配制好的5%Na₂SO₄ 溶液放 入试件盒，溶液应至少超过最上层试件表面20mm, 然后开始浸 泡。从试件开始放入溶液，到浸泡过程结束的时间应为 (15±0.5)h 。 注入溶液的时间不应超过30min 。浸泡龄期应从将 混凝土试件移入5%Na₂SO₄ 溶液中起计时。试验过程中宜定期 检查和调整溶液的pH 值，可每隔15个循环测试一次溶液pH 值，应始终维持溶液的pH 值在6～8之间。溶液的温度应控制 在(25～30)℃。也可不检测其pH 值，但应每月更换一次试验用
溶 液 。
4 浸泡过程结束后，应立即排液，并应在30min 内将溶液 排空。溶液排空后应将试件风干30min, 从溶液开始排出到试件 风干的时间应为1h。
5 风干过程结束后应立即升温，应将试件盒内的温度升到 80℃,开始烘干过程。升温过程应在30min 内完成。温度升到
80℃后，应将温度维持在(80±5)℃。从升温开始到开始冷却的 时间应为6h。
6 烘干过程结束后，应立即对试件进行冷却，从开始冷却 到将试件盒内的试件表面温度冷却到(25～30)℃的时间应为2h。
7 每个干湿循环的总时间应为(24±2)h 。然后应再次放入 溶液，按照上述3～6的步骤进行下一个干湿循环。
8 在达到本标准表14.0.2规定的干湿循环次数后，应及时 进行抗压强度试验。同时应观察经过干湿循环后混凝土表面的破 损情况并进行外观描述。当试件有严重剥落、掉角等缺陷时，应 先用高强石膏补平后再进行抗压强度试验。
9 当干湿循环试验出现下列三种情况之一时，可停止试验：
1)当抗压强度耐蚀系数达到75%;
2)干湿循环次数达到150次；
3)达到设计抗硫酸盐等级相应的干湿循环次数。
10 对比试件应继续保持原有的养护条件，直到完成干湿循 环后，与进行干湿循环试验的试件同时进行抗压强度试验。
14.0.5 试验结果计算及处理应按符合下列规定：
1 混凝土抗压强度耐蚀系数应按下式进行计算：
(14.0.5)
式中：K 抗压强度耐蚀系数(%);
fen —为 N 次干湿循环后受硫酸盐腐蚀的一组混凝土试
件的抗压强度测定值(MPa), 精确至0.1MPa;
f—— 与受硫酸盐腐蚀试件同龄期的标准养护的一组对 比混凝土试件的抗压强度测定值(MPa), 精 确 至0.1MPa;
2 fe 和 fe 应以3个试件抗压强度试验结果的算术平均值 作为测定值。当最大值或最小值，与中间值之差超过中间值的 15%时，应剔除此值，并应取其余两值的算术平均值作为测定
值；当最大值和最小值，均超过中间值的15%时，应取中间值 作为测定值。
3 抗硫酸盐等级应以混凝土抗压强度耐蚀系数下降到不低 于75%时的最大干湿循环次数来确定，并应以符号KS 表示。
15 碱-骨料反应试验
15.0.1 本试验方法用于检验混凝土试件在温度38℃及潮湿条 件养护下，混凝土中的碱与骨料反应所引起的膨胀是否具有潜在 危害。适用于碱-硅酸反应和碱-碳酸盐反应。
15.0.2 试验仪器设备应符合下列要求：
1 本方法应采用与公称直径分别为20mm 、16mm 、10mm、 5mm 的圆孔筛对应的方孔筛。
2 称量设备的最大量程应分别为50kg 和10kg, 感量应分 别不超过50g 和 5g, 各一台。
3 试模的内测尺寸应为75mm×75mm×275mm, 试模两个 端板应预留安装测头的圆孔，孔的直径应与测头直径相匹配。
4 测头(埋钉)的直径应为(5～7)mm, 长度应为25mm。应 采用不锈金属制成，测头均应位于试模两端的中心部位。
5 测长仪的测量范围应为(275～300)mm, 精度应为 士0.001mm。
6 养护盒应由耐腐蚀材料制成，不应漏水，且应能密封。 盒底部应装有(20±5)mm 深的水，盒内应有试件架，且应能使 试件垂直立在盒中。试件底部不应与水接触。一个养护盒宜同时 容纳3个试件。
15.0.3 碱-骨料反应试验应符合下列规定：
1 原材料和设计配合比应按照下列规定准备：
1)应使用硅酸盐水泥，水泥含碱量宜为(0.9±0.1)% (以Na₂O 当量计，即Na₂O+0.658K₂O) 。 可通过外 加浓度为10%的NaOH 溶液，使试验用水泥含碱量 达到1.25%。
2)当试验用来评价细骨料的活性，应采用非活性的粗
骨料，粗骨料的非活性也应通过试验确定，试验用 细骨料细度模数宜为(2.7±0.2) 。当试验用来评价 粗骨料的活性，应用非活性的细骨料，细骨料的非 活性也应通过试验确定。当工程用的骨料为同一品 种的材料，应用该粗、细骨料来评价活性。试验用 粗骨料应由三种级配；(20～16)mm 、(16～10)mm 和(10～5)mm, 各取1/3等量混合。
3)每立方米混凝土水泥用量应为(420±10)kg。水灰比 应为0.42～0.45。粗骨料与细骨料的质量比应为 6:4。试验中除可外加NaOH 外，不得再使用其他 的外加剂。
2 试件应按下列规定制作：
1)成型前24h, 应将试验所用所有原材料放入(20±
5)℃的成型室。
2)混凝土搅拌宜采用机械拌合。
3)混凝土应一次装入试模，应用捣棒和抹刀捣实，然 后应在振动台上振动30s 或直至表面泛浆为止。
4)试件成型后应带模一起送人(20±2)℃、相对湿度在 95%以上的标准养护室中，应在混凝土初凝前(1~ 2)h, 对试件沿模口抹平并应编号。
3 试件养护及测量应符合下列要求：
1)试件应在标准养护室中养护(24±4)h 后脱模，脱模 时应特别小心不要损伤测头，并应尽快测量试件的 基准长度。待测试件应用湿布盖好。
2)试件的基准长度测量应在(20±2)℃的恒温室中进 行。每个试件应至少重复测试两次，应取两次测值 的算术平均值作为该试件的基准长度值。
3)测量基准长度后应将试件放入养护盒中，并盖严盒 盖。然后应将养护盒放入(38±2)℃的养护室或养护 箱里养护。
4)试件的测量龄期应从测定基准长度后算起，测量龄 期应为1周、2周、4周、8周、13周、18周、26 周、39周和52周，以后可每半年测一次。每次测量 的前一天，应将养护盒从(38±2)℃的养护室中取 出，并放入(20±2)℃的恒温室中，恒温时间应为 (24 ±4)h 。 试件各龄期的测量应与测量基准长度的 方法相同，测量完毕后，应将试件调头放入养护盒 中，并盖严盒盖。然后应将养护盒重新放回(38±
2)℃的养护室或者养护箱中继续养护至下一测试 龄期。
5)每次测量时，应观察试件有无裂缝、变形、渗出物 及反应产物等，并应作详细记录。必要时可在长度 测试周期全部结束后，辅以岩相分析等手段，综合 判断试件内部结构和可能的反应产物。
4 当碱-骨料反应试验出现以下两种情况之一时，可结束 试验：
1)在52周的测试龄期内的膨胀率超过0.04%;
2)膨胀率虽小于0.04%,但试验周期已经达52周(或 一年)。
15.0.4 试验结果计算和处理应符合下列规定：
1 试件的膨胀率应按下式计算：
(15.0.4) 式中：ε,— 试件在t(d)龄期的膨胀率(%),精确至0.001;
L₁—— 试件在t(d) 龄期的长度(mm);
Lo—— 试件的基准长度(mm);
△——测头的长度(mm)。
2 每组应以3个试件测值的算术平均值作为某一龄期膨胀 率的测定值。
3 当每组平均膨胀率小于0.020%时，同一组试件中单个
试件之间的膨胀率的差值(最高值与最低值之差)不应超过 0.008%;当每组平均膨胀率大于0.020%时，同一组试件中单 个试件的膨胀率的差值(最高值与最低值之差)不应超过平均值 的40%。
本标准用词说明
1 为便于在执行本标准条文时区别对待，对于要求严格的 程度不同的用词、用语说明如下：
1)表示很严格，非这样做不可的词：
正面词采用：“必须”;反面词采用“严禁”。
2)表示严格，在正常情况均应这样做的用词：
正面词采用：“应”;反面词采用：“不应”或“不得”。
3)表示允许稍有选择，在条件许可时，首先这样做的 用词 ：
正面词采用“宜”;反面词采用“不宜”。
4)表示有选择，在 一 定条件下可以这样做，采用“可”。 2 条文中指定按照其他有关标准执行的写法为“应按照……
执行”或“应符合……的规定”。
引用标准名录
1《普通混凝土拌合物性能试验方法标准》GB/T 50080
2 《普通混凝土力学性能试验方法标准》GB/T 50081 3《普通混凝土用砂、石质量及检验方法标准》JGJ 52
4 《混凝土试模》JG 237
5《混凝土抗冻试验设备》JG/T 243 6《混凝土试验用搅拌机》JG 244
7《混凝土试验用振动台》JG/T 245 8《混凝土碳化试验箱》JG/T 247
9 《混凝土抗渗仪》JG/T 249
10 《混凝土氯离子电通量测定仪》JG/T 261
11 《混凝土氯离子扩散系数测定仪》JG/T 262
中华人民共和国国家标准
普通混凝土长期性能和耐久性能 试验方法标准
GB/T 50082-2009
条 文 说 明
修 订 说 明
《普通混凝土长期性能和耐久性能试验方法标准》 GB/T
50082-2009经住房和城乡建设部2009年11月30日以公告 第454号公告批准发布。
本标准是在《普通混凝土长期性能和耐久性能试验方法》 GBJ 82-85的基础上修订而成。上一版的主编单位为中国建筑 科学研究院混凝土研究所，参编单位有：铁道部科学研究院铁道 建筑研究所、湖南大学土木系、中国建筑第四工程局建筑科学研 究所、太原工学院土木系、长沙铁道学院铁道工程系、黑龙江低 温建筑研究所。主要起草人是吴兴祖、张耀芳、皮心喜、丁林 宝、尹志府、马芸芳、张耀麟、崔静忠、黄伯瑜、钟美奏、陆建 雯、姚挺舟、贾绿薇、冯克良。
本次修订的主要技术内容是：1.增加了术语一章；2.增加 了基本规定一章；3.将试件的取样、制作和养护等修订为符合 现行国家标准的规定；4.修订和完善了快冻和慢冻试验方法；
5.增加了单面冻融试验方法；6.动弹性模量试验方法中取消了 敲击法并对共振法进行了完善；7.将原抗渗试验修改为抗水渗 透试验，并增加了渗水高度法；8.增加了抗氯离子渗透试验方 法，包括电通量法和快速氯离子迁移系数法(或称RCM 法);
9. 收缩试验增加了非接触法，完善了原收缩试验方法；10.增加 了早期抗裂试验方法；11.完善了受压徐变试验方法；12.完善 了碳化试验和混凝土中钢筋锈蚀试验方法；13.将原标准中的抗 压疲劳强度试验方法修改为抗压疲劳变形试验方法；14.增加了 抗硫酸盐侵蚀试验方法；15.增加了碱-骨料反应试验方法。
本标准修订过程中，编制组进行了广泛的调查研究，总结了 我国工程建设混凝土耐久性试验方法领域的实践经验，同时参考
了国外先进技术标准，如：Test Methods of Frost Resistance of Concrete(RILEM TC 176);Test Method for Freeze-thaw Re- sistance of Concrete-tests with Sodium Chloride Solution(CDF) (RILEM TC 117-FDC);Concrete,Mortar and Cement-Based Repair Materials:Chloride Migration Coefficient from Non- Steady-state Migration Experiments(NT BUILD 492);Accept- ance Criteria for Concrete with Synthetic Fibers(ICBO AC32); Standard Test Method for Resistance of Concrete to Rapid Freez- ing and Thawing(ASTM C666/C666M-03);Standard Test Method for Fundamental Tranverse,Longitudinal,and Torsion- al Resonant Frequencies of Concrete Specimens(ASTM C 215- 02);Standard Test Method for Electrical Indication of Con- crete's Ability to Resist Chloride Ion Penetration(ASTM C 1202-07);Standard Test Method for Creep of Concrete in Com- pression(ASTM C 512-02);Water Absorption of Concrete (CSA A23.2-11C);Potential Expansivity of Aggregates(Proce- dure for Length Change due to Alkali-aggregate Reaction in Con- crete Prisms at 38℃)(A23.2-14A:2004) 等。通过抗裂性能试 验、收缩试验、抗硫酸盐侵蚀试验、抗氯离子渗透试验、抗冻试 验以及有关仪器设备的验证试验等，取得了单位面积上的总开裂 面积、早期收缩率、抗硫酸盐等级、抗冻等级、抗冻标号、电通 量、氯离子迁移系数、渗水高度、抗渗等级、动弹性模量、 碱-骨料反应膨胀值等重要技术参数。
为便于广大设计、施工、科研、学校等单位有关人员在使用 本标准时能正确理解和执行条文规定，《普通混凝土长期性能和 耐久性能试验方法标准》编制组按章、节、条顺序编制了本标准 的条文说明，对条文规定的目的、依据以及执行中需注意的有关 事项进行了说明，但是，本条文说明不具备与标准正文同等的法 律效力，仅供使用者作为理解和把握标准规定的参考。
目 次
1 总 则 85
2 术 语 87
3 基 本 规 定 89
3.1 混凝土取样 89
3.2 试件的横截面尺寸 89
3.3 试件的公差 92
3.4 试件的制作和养护 92
3.5 试验报告 93
4 抗 冻 试 验 94
4.1 慢冻法 94
4.2 快冻法 100
4.3 单面冻融法(或称盐冻法) 106
5 动弹性模量试验 112
6 抗水渗透试验 115
6.1 渗水高度法 115
6.2 逐级加压法 117
7 抗氯离子渗透试验 120
7.1 快速氯离子迁移系数法(或称RCM 法 ) 120
7.2 电通量法 124
8 收 缩 试 验 130
8.1 非接触法 130
8.2 接触法 133
9 早期抗裂试验 137
10 受压徐变试验 139
11 碳 化 试 验 144
12 混凝土中钢筋锈蚀试验 147
13 抗压疲劳变形试验 150
14 抗硫酸盐侵蚀试验 155
15 碱-骨料反应试验 158
1 总 则
1.0.1 编制本标准的目的在于为设计、施工、监理、质检和科 研等单位的有关人员，在确定或检验混凝土长期性能和耐久性能 时，提供一个统一和规范的试验准则，使相关的试验及试验结果 具有一致性和可比性，并有助于控制混凝土工程质量。
1.0.2 规定本标准的适用范围为建设工程普通混凝土长期性能 和耐久性能试验。我国水工、水运、公路等行业都已有或正在编 制相应的混凝土长期性能和耐久性能试验方法标准，其中多数内 容基本上与本标准相同，但也有些试验方法因为使用条件和要求 不同，在一些具体的参数或规定上往往很难一致，因此对于这些 工程或行业中的混凝土长期性能和耐久性能试验方法，宜以相应 专业标准为主要依据。
本标准规定的试验方法种类和数量与修订前的原标准《普通 混凝土长期性能和耐久性能试验方法》GBJ 82-85 (以下简称 GBJ 82-85)相比，有较大幅度的增加。原标准包括抗冻性能试 验(慢冻法和快冻法)、动弹性模量试验(共振法和敲击法)、抗 渗性能试验(逐级加压法)、收缩试验、受压徐变试验、碳化试 验、混凝土中钢筋锈蚀试验、抗压疲劳强度试验等8类10种试 验方法。
本标准包括抗冻试验(慢冻法、快冻法和单面冻融法)、动 弹性模量试验(共振法)、抗水渗透试验(渗水高度法、逐级加 压法)、抗氯离子渗透试验 (RCM 法、电通量法)、收缩试验 (非接触法、接触法)、早期抗裂试验、受压徐变试验、碳化试 验、混凝土中钢筋锈蚀试验、抗压疲劳变形试验、抗硫酸盐侵蚀 试验、碱-骨料反应试验，共12类17种试验方法。比原标准增 加了4类7种试验方法。
1.0.3、1.0.4 本标准主要规定混凝土长期性能和耐久性能试验 方法，在按照本标准进行有关混凝土长期性能和耐久性能试验 时，不能违反国家法律、行政法规的规定。试验过程中还涉及其 他一些标准，如《普通混凝土拌合物性能试验方法标准》 GB/T 50080 、《 普通混凝土力学性能试验方法标准》 GB/T 50081以及相关的仪器设备、试模等标准，因此规定了进行混凝 土长期性能和耐久性能试验，除执行本标准的规定外，尚应符合 现行的国家其他设计、施工、标准规范的有关规定，尤其是有关 强制性标准的有关规定。
2 术 语
2.0.1 本标准的普通混凝土是按照其干表观密度来定义的，而 不是按照混凝土力学性能或者耐久性能来定义的，这可能与当前 使用比较多的普通强度混凝土等术语的含义相互混淆，应注意区 别。干表观密度在(2000～2800) kg/m³ 之间的水泥混凝土都属 于本标准规定的普通混凝土范畴。
2.0.2 本标准规定的抗冻标号主要是反映慢冻法的评价指标。 慢冻法与快冻法的区别不仅仅是冻融时间长短不同，而且其冻融 试验条件也不同。慢冻法是采用气冻水融的冻融方式，而快冻法 是采用水冻水融的冻融方式，二者针对不同的环境条件和工程需 要，应注意区别。
2.0.3 本标准规定的抗冻等级主要是反映快冻法的评价指标， 以区别于慢冻法的评价指标。
2.0.4 电通量法又称为电量法、导电量法等，含义相同，本标 准规定以测量通过混凝土试件的电通量(库仑值)来反映混凝土 抗氯离子渗透性的试验方法。与美国ASTM C1202和 AASHTO T277 标准规定的方法原理相同。
2.0.5 RCM 是英文 rapid chloride migration coefficient的缩写。 作为标准方法一般指瑞典唐路平教授等提出的测量非稳态情况下 氯离子迁移系数的方法，其原理是通过测量混凝土中氯离子渗透 深度，计算得到氯离子迁移系数。该方法已经被列为北欧标准 NT BUILD 492《Concrete,Mortar and Cement-Based Repair Materials:Chloride Migration Coeffcient From Non-Steady-State Migration Experiments》等国际标准，目前正在被列为欧盟的标 准。我国的《混凝土结构耐久性设计规范》GB/T 50476、《水工 混凝土试验规程》SL 352 等国家标准和行业标准已经将RCM 法
列为标准方法。其原理与本标准相同，但操作方式与本标准的规 定有一些区别。本标准是等同采用NT BUILD 492标准，而国 内其他相似标准对NT BUILD 492 规定的操作方式等作了较大 修改。根据标准编制组与NT BUILD 492 标准主编人和方法的 发明人进行沟通和编制组的试验验证结果，认为等同采用原标准 比较合适。
2.0.6 实践表明，在硫酸盐环境中，混凝土通常只有在干湿循 环的条件下才会产生比较严重的破坏。本标准根据实践经验、试 验验证并参考国外标准，制定了以干湿循环为基础的抗硫酸盐侵 蚀试验方法。其评价指标为抗硫酸盐等级，其含义是混凝土试件 在硫酸盐溶液中能够经受的最大干湿循环次数。美国等发达国家 也是采用抗硫酸盐等级来评价混凝土的抗硫酸盐侵蚀能力。只是 国外是以混凝土的表观破坏情况来分级，而本标准是根据干湿循 环次数来分级。
3 基 本 规 定
3.1 混凝土取样
3.1.1、3.1.2 规定了普通混凝土长期性能和耐久性能试验时 取样方法。普通混凝土长期性能和耐久性能试验时混凝土的取 样 方 法 与 《 普 通 混 凝 土 拌 合 物 性 能 试 验 方 法 标 准 》 GB/T 50080中规定的方法基本相同。强调了每组试件所用的 混凝土拌合物应从同一盘混凝土或同一车混凝土中取样，以减 少取样误差。
对于普通混凝土长期性能和耐久性能试验，除制作进行检验 的试件外，尚需制作相应数量的对比试件或者基准试件及辅助试 件。这里的对比试件或者基准试件是指为确定长期性能或耐久性 能相对指标时用以作为基准的试件，如抗冻标号测定中的标准养 护试件，对比试件和基准试件必须与试验用试件用同一盘混凝土 制作。辅助试件是指试验时不测取读数或者虽然测取读数但仅用 以作为试验控制而不在结果计算中使用的，如耐久性指标测定中 的温控试件及补空试件，辅助试件并不要求与试验用试件于同一 盘混凝土制作。
3.2 试件的横截面尺寸
3.2.1 本条规定了普通混凝土长期性能和耐久性能试验时所用 的试件横截面尺寸。条文中的表3.2.1列出了试件最小横截面尺 寸与混凝土中骨料的最大公称粒径的关系，试件最小边长或者直 径与骨料最大粒径约为3倍的数量关系见表1(条文中的 表3.2.1)所示。
由于实际工程使用的骨料粒径多种多样，有时候难以满足本 表要求，故本条用词为“宜”,表示允许有所选择。
表 1 试件最小横截面尺寸选用表
骨料最大公称粒径(mm) 试件最小横截面尺寸(mm)
31.5 100×100或中100
40.0 150×150或150
63.0 200×200或200
3.2.2 根据新修订的《普通混凝土用砂、石质量及检验方法标 准》JGJ 52-2006, 骨料最大公称粒径指的是符合该标准中规定 的公称粒级上限对应的圆孔筛的筛孔的公称直径。
石筛筛孔尺寸和碎石或卵石的颗粒级配范围分别见表2和
表3所示。
表 2 石筛筛孔的公称直径与方孔筛尺寸 (mm)
石的公称直径 石筛筛孔的公称直径 方孔筛筛孔边长
2.50 2.50 2.36
5.00 5.00 4.75
10.0 10.0 9.5
16.0 16.0 16.0
20.0 20.0 19.0
25.0 25.0 26.5
31.5 31.5 31.5
40.0 40.0 37.5
50.0 50.0 53.0
63.0 63.0 63.0
80.0 80.0 75.0
100.0 100.0 90.0
表 3 碎石或卵石的颗粒级配范围
级配
情况
公称
粒级 累计筛余，按质量(%)
方孔筛筛孔边长尺寸(mm)
2.36 4.75 9.5 16.0 19.0 26.5 31.5 37.5 53.0 63.0 75.0 90.0
连续
粒级
5~
10
95~
100
80~
100
0~
15
0
一
一
一
一
一
一
—
二
5~
16
95~
100
85~ 100
30~ 60
0~
10
0
—
一
—
—
一
一
一
5~ 20
95~
100
90~ 100
40~ 80
—
0~
10
0
一
一
一
一
—
一
5~ 25
95~
100
90~ 100
30~ 70
—
0~ 5
0
一
一
一
一
一
5~ 31.5
95~
100
90~ 100
70~ 90
—
15~ 45
一
0~ 5
0
一
一
一
一
5~
40
一
95~
100
70~ 90
一
30~ 65
一
一
0~ 5
0
一
一
一
单粒 级
10~ 20
95~ 100 85~
100
一
0~
15
0
一
一
一
二
二
一
16~ 31.5
一一
95~
100
一 85~
100
一
一
0~
10
0
一
一
一
一
20~ 40
一
一
95~
100
一 80~
100
一
一
0~
10
0
一
一
一
31.5~ 63
一
一
一
95~
100
一
一
75~
100
45~
75
一
0~
10
0
一
40~
80
一
一
一
95~
100
二
一
70~
100
一
30~ 60
0~
10
0
3.2.3 本条规定了制作混凝土试件所用的试模应满足《混凝土 试模》JG 237标准的要求。
3.3 试件的公差
3.3.1 本条规定了混凝土试件承压面的平面度公差。参考了 《普通混凝土力学性能试验方法标准》 GB/T 50081 有关混凝土 试件平面度的有关要求。
3.3.2 本条规定了混凝土试件相邻面的夹角及其公差。参考了 《普通混凝土力学性能试验方法标准》 GB/T 50081 有关混凝土 试件相邻面的夹角及其公差的有关要求。由于抗渗试件为圆台 形，故其相邻面夹角要求可以例外。
3.3.3 本条规定了混凝土试件尺寸公差的一般要求。由于普通 混凝土长期性能和耐久性能试验涉及到12类17种试验方法，各 试验方法所用的试件形状和尺寸不完全相同，试件尺寸公差对试 验结果的影响也不一样。因此，各试验方法对相应的试件尺寸制 作精度和公差也略有区别。本条只是规定一般的通用要求，各试 验方法关于试件尺寸的特别公差要求在相应的单项试验方法标准 中予以具体规定。
3.4 试件的制作和养护
3.4.1 此条规定了普通混凝土长期性能和耐久性能试验所用试 件的制作和养护方法。混凝土长期性能和耐久性能试验所用的多 数试件的制作和养护方法与力学性能试验所用试件的制作和养护 方法基本相同，故规定应按照《普通混凝土力学性能试验方法标 准》GB/T 50081中规定的方法进行。但也有些特殊的试验，其 试件的制作方法有例外，如非接触法收缩试验、早期抗裂试验 等，对这些例外的试件制作方法，均在相应的试验方法标准中予 以具体规定。
3.4.2 本条规定制作试件时不应采用机油等憎水性脱模剂。
试验证明，制作试件时用机油(尤其黏度大的机油)或者其 他憎水性脱模剂，对混凝土长期性能和耐久性能试验结果有明显 影响。尤其是对抗冻、收缩、抗硫酸盐侵蚀等与水分交换过程有
关的试验结果影响比较显著。对于这类试件的制作，一般选用水 性脱模剂或者采用塑料薄膜等代替脱模剂。
3.4.3 由于多数混凝土耐久性指标与强度指标有一定相关性， 有些耐久性试验本身就是用强度指标来表达，且出具的试验报告 也需要列出对应的强度等级和实测强度数据，故规定应同时制作 强度试件。
3.4.4 《混凝土试验用搅拌机》JG 244 和《混凝土试验用振动 台》JG/T 245分别是《混凝土试验用搅拌机》 JG 3036 和《混 凝土试验用振动台》JG/T 3020的修订版本，新标准从2009年 12月1日开始实施。
3.5 试 验 报 告
3.5.1～3.5.3 规定了进行混凝土长期性能和耐久性能试验时， 应出具试验报告。并规定了有关单位(委托单位、试件制作单位 和试验单位等)应为试验报告提供的具体内容，以供有关方 使用。
4 抗 冻 试 验
4.1 慢 冻 法
4.1.1 本条规定了慢冻法适用范围和目的。
慢冻法抗冻性能指标以抗冻标号来表示，以供设计或科研时 使 用 。
本标准采用三种混凝土抗冻性能试验方法——慢冻法、快冻 法和单面冻融法(盐冻法)。慢冻法所测定的抗冻标号是我国一 直沿用的抗冻性能指标，目前在建工、水工碾压混凝土以及抗冻 性要求较低的工程中还在广泛使用。近年来虽然一些部门感到检 验抗冻标号的试验方法所需要的试验周期长，劳动强度大，有以 快冻法检验抗冻耐久性指标来替代的趋势，但是这个替代并不会 很快实现。慢冻法采用的试验条件是气冻水融法，该条件对于并 非长期与水接触或者不是直接浸泡在水中的工程，如对抗冻要求 不太高的工业和民用建筑，以气冻水融“慢冻法”的试验方法为 基础的抗冻标号测定法，仍然有其优点，其试验条件与该类工程 的实际使用条件比较相符。况且慢冻法在我国已经有几十年的使 用历史，经过广大工程技术人员多年实践和研究，已经积累了丰 富的试验经验。本次修订对原标准慢冻法所采用的试验设备的技 术要求进行了较大修改。原设备冻结和融化是分离的，操作麻 烦、工作量大、误差大、不容易控制试验条件。目前的自动冻融 循环设备，实现了电脑自动控制、冻融自动循环、数据曲线实时 显示、断电自动记忆和试验数据自动存储等功能，消除了由于原 慢冻设备的原始、冻融分离和人为干预等造成的误差，使试验过 程更科学，工作量大大减少，试验结果更可靠。目前慢冻试验设 备也有了相应的产品标准《混凝土抗冻试验设备》JG/T243 。 故 本标准仍然保留慢冻试验方法。预计在今后比较长的一段时间
内，我国仍然会是几种抗冻性指标同时并存的局面，因此，本标 准同时列入几种相应的试验方法。
4.1.2 本条规定了慢冻法试验所使用的试件形状、尺寸、组数 和每组试件的个数等应满足的要求。
慢冻法试验要成型三种试件：测定28d 强度所需要的试件、 冻融试件以及对比试件，这些要求与原标准基本相同，只是目前 有些重要工程对抗冻要求较高，故对抗冻标号分级增加了D300 以上的等级。本标准将抗冻标号按照： D25 、D50 、D100 、 D150 、D200 、D250 、D300 、D300 以上等8种情况规定了相应 的试件数量。慢冻法试验对于设计抗冻标号在D50 以上的，通 常只需要两组冻融试件，一组在达到规定的抗冻标号时测试，一 组在与规定的抗冻标号少50次时进行测试。抗冻标号在 D300 以上的，在300次和设计规定的次数进行测试。再高的等级可按 照50次递增，增加相应试件数量。
4.1.3 本条规定了慢冻法试验设备有关要求。
1 对冻融试验箱的温度控制能力作了新的规定。原标准规 定的冻结温度为(—20～-15)℃,融化温度为(15～20)℃。由 于目前市场上的自动抗冻设备控温能力较原来的冰箱有较大提 高，故本标准规定的冻结温度为(-20～-18)℃,融化温度为 (18～20)℃。同时规定了满载时箱内温度极差不超过2℃,以保 证箱内温度均匀性。目前市场供应的设备一般能够满足此温度控 制能力要求。
2 规定慢冻试验用自动冻融设备应具备自动控制、数据曲 线实时显示、断电记忆、数据自动存储功能等附加功能，以提高 试验精度和水平。
3 将“框篮”名称改成更恰当的术语“试件架”。原标准规 定框篮用钢筋焊接而成。实践证明，钢筋焊接的框篮很容易锈 蚀，故本标准规定框篮应采用不锈钢或者耐腐蚀的材料制作。且 试件架的尺寸应与试件、冻融试验箱等匹配。
4 鉴于实际工作中采用的试件质量可能会超过原标准规定
的案秤量程的80%,并且为了与其他相关试验共用称量设备， 因此将称量试件质量用的案秤最大量程提高到20kg, 感量不超 过 5g。将“案秤”名称改成“称量设备”,以提高设备选择 范 围 。
5 对压力试验机的要求，在国家标准《普通混凝土力学性 能试验方法标准》GB/T 50081中有详细规定。
6 本标准增加了对慢冻试验设备所采用的热电偶、电位差 计等传感器或温度检测仪量程和精度有关规定。规定其在 (—20～20)℃范围内的测温精度不低于±0.5℃。
由于慢冻试验设备已有行业标准《混凝土抗冻试验设备》 JG/T 243, 故慢冻试验设备的其他要求还应符合该设备标准的 有关规定 。
4.1.4 本条规定了慢冻法抗冻试验应遵照的程序和步骤。
1 慢冻试验用试件的试验龄期一般为28d, 设计有特殊要 求时按照设计要求进行。科研中也可以采用其他龄期进行试验， 试验数据可用来比对。浸泡试件用的水温由原标准的(15～20)℃ 调整为(20±2)℃,现在一般的试验室均建有混凝土标准养护室 或恒温室，该温度条件很容易得到满足。浸泡时间统一为4d。 按照国内标准规定，试件一般应进行标准养护，但有些行业或者 研究项目可能要求试件直接在水中养护，对这种情况，本标准规 定可以直接进行试验，不需要在抗冻试验前再进行4d 的泡水， 但在试验报告应注明这种养护方式。
2 规定了试件架与试件的接触面积。二者之间的接触面积 不宜过大，一般试件架与试件的接触面积应小于试件底面的1/5。 对于尺寸为100mm×100mm×100mm 的抗冻试件，一般在底面 垫上两条宽度为10mm 的垫条即可满足此要求。为了减小冻融 试验箱的空间，将试件之间的最小空隙距离由50mm 调整到 30mm, 这样调整后对试验结果影响不大，但可以减少设备尺 寸。试件与冻融试验箱内壁之间的最小距离仍然规定为20mm。
3 本标准除了将冻结温度范围从(-20～-15)℃调整到
(—20～-18)℃外，还对冻融试验箱的降温速率进行了统一规 定，即要求在(1.5～2.0)h 内降到规定的冻结温度，这样可保证 市场上的慢冻试验设备技术性能基本接近，确保试验结果具备可 比性和可重复性。
4 由于不同尺寸的试件抗冻试验结果差别非常大，没有可 比性，本标准将慢冻试验用的试件尺寸统一为一种：100mm× 100mm×100mm 。 冻结(冷冻)时间也统一规定为不小于4h。 这样可保证各单位采用的试验设备性能基本接近，试验结果更加 具有可比性，也便于设备厂家在设备出厂时对调试设备有一个统 一 的要求。
5 本标准对试件冻结结束后的融化时间也作了与冻结时间 类似的调整。其理由同上。
本标准对用于试件融化的水温作了调整。原标准规定融化期 间水温应保持在(15～20)℃,本标准将其调整为(18～20)℃。
一般的自动冻融设备能够达到此要求。
6 试件的外观检查主要是测量试件的尺寸，查看有无裂缝、 破损和掉角等情况，并做好记录，以备分析试验结果用。规定了 每25个循环就应检查一次试件的外观和质量损失情况。由于一 个冻融试验箱往往同时进行多组试件的冻融试验，因此本标准规 定对于某组试件的平均质量损失率达到5%时，可以停止对该组 试件的冻融试验，其他没有达到此失重率的试件可继续进行冻融 试验。
7 规定了试件何时需要进行抗压强度试验，以及在抗压强 度试验前应该进行的外观检查工作内容和试件破损后的处理方 法。试件表面严重破损后应采用高强石膏等材料找平后再进行抗 压强度试验，否则试验结果不准确。一般高强石膏几小时即可达 到相应强度。
8 本标准对慢冻试验时因故中断试验的时间和次数进行了 规定。要求冻融循环中断后，应将试件保持在冻结状态，以免试 件失水，影响试验结果。一般可将试件保存在原容器内，并用冰
块围住。如条件不具备，可将试件在潮湿状态下用防水材料包 裹，加以密封，防止水分损失。
本条还对试件连续处于融化状态下的时间和次数做了严格规 定，因为验证试验表明，处于融化状态下中断试验时间过长或者 次数过多或者对中断试验的试件处置不当，将对试验结果有较大 影响。同时规定试件处于融化状态下发生故障的时间不宜超过两 个冻融循环的时间。特殊情况下，冻融循环中断时间超过两个冻 融循环的次数不得超过两次。超过此规定的试验结果应作废。
9 在大多数情况下，总保持冻融试验设备中装满受测试件 或者一直维持开始试验的试件数量，就可以很容易达到温度均匀 性和所需时间的要求。如果冻融箱内不能装满试件或者有试件中 途被取出来，应当使用空白试件来填充空位。这种处理方法同时 可以保证试件本身和冻融箱内流体条件的一致性。
10 规定了对比试件应继续保持原有的养护条件(标准养 护、水中养护或者自然养护等),对比试件是用来作为强度损失 率的计算基准。
4.1.5 本条规定了慢冻法抗冻试验的结束条件。慢冻法抗冻试 验结束的条件有三个：规定的冻融循环次数(如设计规定的抗冻 标号)、抗压强度损失率达到25%、质量损失率达到5%。三个 指标只要达到一个，即可停止试验。
前苏联(独联体)标准TOCT 10060.2-95规定的冻融结束 条件为抗压强度损失率超过15%或质量损失率超过3%。我国原 水工标准SD 105-82和国家标准GBJ 82-85分别规定为抗压强 度损失率达到25%或质量损失率达到5%时停止试验。我国水 工、公路、港口和建工的快冻法均规定质量损失率达到5%时即 停止试验，考虑到我国的实际情况和标准的连续性，修订后的标 准仍然采用质量损失率达到5%或强度损失率达到25%作为结束 试验的条件。
4.1.6 本条规定了试验结果计算和处理的方法。试验结果得到 三个指标：强度损失率、质量损失率和抗冻标号。
98
1、2 规定了抗压强度试验结果的处理方法。尤其是明确了 对试验误差的处理方法。由于抗冻试验需要的周期往往较长(如 抗冻标号为D100 的混凝土，冻融试验时间最快需要约33d) 。 测 得一个试验结果非常不容易。故规定在三个试件的抗压强度试验 结果中，当有两个值与中间值之差均超过中间值的15%时，取 中间值为测定值。而《普通混凝土力学性能试验方法标准》 GB/T 50081对抗压强度试验结果处理方法的规定为：当有两个 值与中间值之差均超过中间值的15%时，则试验结果无效。
本标准还对公式(4.1.6-1)有关参数的计算精度作了规定。 抗压强度损失率计算至0. 1%,三个试件抗压强度平均值精确 至0. 1MPa。
3 规定了单个试件的质量损失率计算公式，并规定了计算 精 度 。
4、5 需要注意的是计算质量损失率时用的是同一组试件， 而计算强度损失率时用的是两组试件。即计算质量损失率并不需 要对比试件。而是以同一组试件在冻融试验前后的质量变化来 反 映 。
公式(4.1.6-3)中规定了一组三个试件的质量损失率平均 值的计算方法，并对质量损失率的计算和误差处理作了一些特殊 规定。由于抗冻试验初期，试件的质量可能还会增加，使得质量 变化的计算结果可能出现负值。用负值计算很不方便，而且没有 意义，因此本标准规定，当某个试验结果出现负值时，则取该值 为0再进行计算。
质量损失率误差处理是按照试验结果差异的绝对数来处理， 而不是像抗压强度试验结果那样，按照差异的相对数来处理。由 于质量损失率最大值可取5%(因超过5%即可以停止试验),则 两个试验结果的质量损失率的绝对数相差1%,大约相当于相对 数相差20%。
6 根据混凝土试件所能经受的最大冻融循环次数，作为慢 冻法试验时混凝土抗冻性的性能指标，该指标称为混凝土抗冻标
号，并用符号D 表示(符号同原标准)。
4.2 快 冻 法
4.2.1 本条规定了快冻试验方法的适用范围、目的和检验指 标等。
快冻法采用的是水冻水融的试验方法，这与慢冻法的气冻水 融方法有显著区别。
本试验方法是在《普通混凝土长期性能和耐久性能试验方 法》GBJ 82-85中快冻法的基础上，参照美国《Standard Test Method for Resistance of Concrete to Rapid Freezing and Tha- wing》ASTM C666/C666M-2003 和日本《混凝土快速冻融试 验方法》JIS A 6204-2000 等标准修订而来，试验采用的参数、 方法、步骤及对仪器设备的要求与美国 ASTM C666基本相同。 该方法在上述两国、加拿大及我国有着广泛的应用。在我国的铁 路、水工、港工等行业，该方法已成为检验混凝土抗冻性的唯一 方法。由于水工、港工等工程对混凝土抗冻性要求高，其冻融循 环次数高达(200～300)次，且经常处于水环境中，因此如以慢 冻法检验所耗费的时间及劳动量较大，故一般采用水冻水融为基 础的快速冻融试验方法，以提高试验效率。ASTM C666中混凝 土抗冻性试验方法有A 法和B 法两种。A 法要求试件全部浸泡 在清水(或NaCl 盐溶液)中快速冻融， B 法要求试件在空气中 冻结，水中溶解，但最终两方法均依靠测量试件的动弹性模量变 化来实现对试件抗冻性的评定。虽然ASTM C666中存在两种方 法，但在实际应用中，人们习惯于采用A 法来评价混凝土的抗 冻性。原GBJ 82-85中快冻法就是主要参考了A 法编制的。在 这次修订中我们也主要参考了ASTM C666-2003中的A 法，并 对原GBJ 82-85标准的部分条款进行了调整和补充。另外，日 本规范JIS A 6204-2000 中也是仅包含类似ASTM C666中 A 法的部分。
日本的洪悦郎等曾著文报道他们为拟订日本工业标准 (JIS)
的混凝土抗冻性试验方法所做的工作，指出搅拌温度、脱模前室 内养护温度、脱模前试件上有无封闭物覆盖及通风情况、试件尺 寸，尤其是横向尺寸的差异、冻融开始的龄期、装载冻融试件的 容器的形状等因素对冻融试验的结果影响重大。本标准对可能影 响试验结果的上述因素予以了考虑。
4.2.2 本条对快冻试验所采用的试验设备应满足的技术要求等 作了规定。
1 日本的洪悦郎指出，不同的试件容器，在试件周围产生 的水膜厚度不同，也会影响试验结果。另外，容器中突起的棱条 形状(矩形、半圆形或无棱条网格)也会影响抗冻性试验结果。 另外，美日新规范中均要求使用橡胶类柔软的容器作为试件容 器，禁止使用钢容器。由于条件所限， GBJ 82-85中并未强制 使用橡胶盒作为试验容器，而是规定使用钢容器。随着技术水平 的不断提高，目前国内的大部分试验室中钢容器已被橡胶容器替 代，因此在这次修订中提出使用橡胶容器，并对橡胶容器的尺 寸、棱条形状等作了具体规定。
由于目前国内的橡胶盒容易损坏，价格比钢制的贵，而且试 件盒一旦破损会对试验带来较大麻烦，考虑可操作性，因此本标 准规定试件盒宜采用具有弹性的橡胶材料制作。实际操作时容许 略有选择，如条件不具备或者原设备的钢制盒仍然完好，不必予 以淘汰，这种情况可以使用钢制试件盒。如果是新加工的钢制 盒，应采用不锈钢材料制作，盒内应垫以橡胶材料。
2 由于目前国内市场上部分抗冻试验设备质量较差，尤其 是温度控制能力较差，为了促进我国抗冻试验设备质量的提高， 保证试验质量，对抗冻试验设备的温度控制方法进行了更严格的 规定。要求除了测温试件安装温度传感器外，还要在冻融试验箱 的中心处以及试验箱中心与任意对角线两端处安装温度传感器， 以便对试验箱温度进行监测，以保证试验箱温度均匀性和满足试 验要求。
3 对案秤的量程作了新规定。因为快冻试验的试件质量已
经接近10kg, 达到了原规定的案秤量程的上限。将“案秤”名 称改成“称量设备”,以提高设备的选择范围。
4 对动弹性模量试验仪器在第5章有专门规定，应符合其 要 求 。
5 规定了温度传感器(热电偶、电位差计等)在(一20~
20)℃范围内的测量精度为士0.5℃,比美国ASTM C666规定的 1℃要求高。
4.2.3 本条规定了快冻试验所用试件的尺寸、形状、制作方法、 每组试件个数和对测温试件的要求等。
1 本标准规定快冻试验应采用尺寸为100mm×100mm×
400mm 的棱柱体试件。这与美国 ASTM C666 标准略有区别， ASTM C666规定的试件也是棱柱体，但其截面和长度容许有一 个变化范围：棱柱体试件的宽、厚度或者直径均不小于75mm 且不大于125mm; 试件的长度不小于275mm 且不大于405mm。 本标准规定的试件尺寸处于 ASTM C666规定范围内，与日本 JIS A 6204标准基本一致。
由于每个冻融循环制度设定得相对固定，试件中心的极限温 度也相同，因此在试件尺寸不同，尤其是横向尺寸不同时，对于 不同尺寸的单个试件其升降温的速率会产生一定的差别，而这势 必影响到对混凝土抗冻性的正确评价。例如，把同样的混凝土制 作成不同尺寸的抗冻试件后，由于横向尺寸不同导致的升降温速 率差别，其抗冻性试验将得到不同的结果。为了避免这种情况， 本标准将试件尺寸统一为100mm×100mm×400mm。
2 实践表明，成型试件时采用机油等憎水性脱模剂，会显 著影响试件的抗冻性能。试验结果会过高估计混凝土的抗冻性， 这对工程偏于不安全。为消除此影响，本标准规定，成型试件时 不得采用憎水性脱模剂。这与《普通混凝土力学性能试验方法标 准》GB/T 50081规定的试模内表面应涂一层矿物油或者其他不 与混凝土发生反应的脱模剂有重要区别。这也是耐久性试验和力 学性能试验对试件的要求显著不同之处。
3 对测温试件作了具体规定。由于实际操作中很多单位对 测温试件所采用的冻融介质不统一，使得试验结果不具有可比 性。本标准规定测温试件统一使用防冻液作为冻融介质，而其他 试件必须采用水作为冻融介质。
原标准规定测温试件的传感器是预埋在试件中，但实际操作 中往往采用在测温试件中钻孔，然后插入传感器的方法，而对传 感器与测温试件之间的空隙又没有做很好的绝热处理，造成实际 的冻融循环制度与标准规定的制度不符合，这通常会高估混凝土 的抗冻性，给工程质量带来了隐患。本次修订后的标准严格规定 了测温试件中的传感器应采用预埋方式，并且应保证埋设在试件 中心位置。
4.2.4 本条规定了快冻试验的程序和操作步骤。
1 对于冻融开始的龄期，日本的JIS 规范向ASTM 规范看 齐，都是14d 龄期开始。试验证明，开始龄期越晚，抗冻性越 好。原GBJ 82-85中快冻法规定，试验开始的龄期为28d, 考 虑到标准的延续性和日益增加的大掺量矿物掺合料混凝土的应 用，本次修订时仍规定试验开始龄期为28d。
抗冻试验前，试件需要泡水4d; 水中养护的试件可以直接 进行抗冻试验。这与慢冻法试验对试件预处理的规定相同。原标 准规定浸泡试件的水温为(15～20)℃,本标准将浸泡试件的水温 改成(20±2)℃,这在一般的标准养护室都很容易做到。
2 增加了对试件初始质量和初始动弹性模量或者基频初始 值测量的规定。目前市场上有些动弹性模量测量仪可以直接读出 试件的动弹性模量值，这可简化计算过程，提高试验效率。
3 规定了试件应位于试件盒的中心位置，这是为了使试件 受 温 均 匀 。ASTM C666 规 定 试 件 周 围 的 水 层 厚 度 为 (1～3)mm, 国内的公路行业标准《公路工程水泥及混凝土试 验规程》JTG E30-2005、电力行业标准《水工混凝土试验规程》 DL/T 5150-2001以及水利行业标准《水工混凝土试验规程》 SL352-2006 等标准均规定试件顶面水层厚度为20mm。原 GBJ
82-85标准规定试件顶面的清水高度为5mm 左右，为保持标准 延续性，本次修订仍然将试件顶面清水高度规定为5mm 左右， 与美国标准基本接近，但比美国标准规定的(1～3) mm 更具有 可操作性。实际上，若试件顶部的水面过高，在冻结时由于表层 水先结冰，限制了表层下水的移动，因此在冻结时会对试件产生 很大的压力，对试件造成破坏。
补充了对试件架的要求。规定试件盒应放入冻融箱内的试件 架 中 。
4 规定了测温试件应处于冻融试验箱的中心位置。
5 规定了快冻法的冻融循环制度。
1) 规定一个冻融循环持续的时间为(2～4)h。用于融化 的时间不少于(0.5～1)h, 与原标准一致。
2)对原标准的冻结和融化终了的温度作了调整。原标 准规定冻结和融化终了时，试件中心温度分别为 (—17±2)℃和(8±2)℃。本标准规定的冻结和融化 终了试件中心温度分别为(—18±2)℃和(5±2)℃ 。 冻结温度与原标准基本相同，融化温度比原标准降 低了3℃。
我国公路行业标准《公路工程水泥及混凝土试验规程》 JTG E30-2005、电力行业标准《水工混凝土试验规程》DL/T 5150-2001以及水利行业标准《水工混凝土试验规程》SL 352- 2006等标准均规定试件冻结和融化终了时试件中心温度分别为 (-18±2)℃和(5±2)℃。这与美国 ASTM C666 标准规定的温 度制度一致。为了使各行业的试验结果具有可比性，本标准将抗 冻试验最高和最低温度进行了统一，与新修订的 ASTM C666 和 公路、水工等标准规定的温度一致。
3)规定了冻结和融化时温度变化速率，以及试件的内 外温差 。
4)规定了冻结和融化过程的转换时间。转换时间不宜 超过10min, 若转换时间过长，影响规定的冻融制
度，从而影响试验结果。
6 规定了试件横向基频的测试时间间隔、基频的测试方法 和有关要求。测试过程中防止待测试件损失水分是非常重要的， 故试件的测量和外观等检查应迅速、及时。
7 规定了冻融循环中断时处理方法和试件从冻融箱取出时， 应对试件空位进行补空。理由同本标准第4.1.4条第8款条文 说 明 。
8 规定了快冻法冻融循环试验结束的条件。快冻法抗冻试 验结束的条件有三个：规定的冻融循环次数(如设计规定的抗冻 等级)、动弹性模量下降到初始值的60%、质量损失率达到5%。 三个指标只要有一个达到，即可停止试验。
对于快冻法停止冻融循环试验的条件，本规范参照JIS A 6204-2000,规定为冻融循环已达到规定的次数、相对动弹性模 量已降到60%或质量损失率达5%时停止试验。而ASTM C666 标准规定的停止试验条件为冻融循环已达300次、相对动弹性模 量已降到60%即可停止，同时将试件长度增长达到0.1%作为可 选的停止条件，考虑到测长要比称量试件的质量的操作复杂，本 标准采用质量变化作为可选的停止试验条件。
4.2.5 本条规定了快冻法试验结果计算和处理的方法。
1 试件动弹性模量与试件质量、尺寸和横向基频等有关。 相对动弹性模量计算时是针对同一个试件，质量和尺寸相同 (除非有严重剥落),因此相对动弹性模量的计算只与横向基频 有 关 。
2～4 质量损失率试验结果的计算和处理与慢冻法相同。
5 规定了抗冻等级确定的方法和表示符号。抗冻等级确定 有三个条件： 一是相对动弹性模量下降到60%(即≤60%);二 是质量损失率不超过5%;三是冻融循环达到规定的次数。三个 指标达到任何一个，以此时的冻融循环次数来确定抗冻等级。当 以300次作为停止试验条件时，则抗冻等级≥F300。
快冻法抗冻等级用符号F 表示，而慢冻法抗冻标号是用符
号 D 表示，注意二者区别。
4.3 单面冻融法(或称盐冻法)
4.3.1 本条规定了单面冻融试验方法的适用范围和检验指标。
GBJ 82-85中原有的混凝土抗冻性试验方法(快冻法)源 自 ASTM C666, 较适宜用于评价长期浸泡在水中并处于饱水状 态下的混凝土抗冻性。在我国北方地区，冬季大量使用除冰盐对 道路进行除冰，此时的混凝土道路及周边附属建筑物遭受的冻融 往往不是饱水状态下水的冻融循环，而是干湿交替及盐溶液存在 状态下冻融循环；冬季海港及海水建筑物，水位变动区附近的混 凝土也并不是在饱水状态下遭受水的冻融。对于上述情况下混凝 土的抗冻性，用原有的混凝土抗冻性试验方法可能无法进行准确 评估。为此，国际材料与结构研究实验联合会 (RILEM) 近 年 来做了大量的工作，成立了专门技术委员会，并在总结当代基础 研究和现有实践基础之上，制定了推荐方案和评判依据。
1995年，德国Essen 大学建筑物理研究中心的M.J.Setzer 教授提出了较为成熟的评价混凝土抗冻性的试验方法RILEM TC 117-FDC, 其中包括CDF(CF)test (全名为Capillary Suction of Deicing Chemicals and Freeze-thaw Test) 。2002年，在进一步 研究的基础上，又提出了RILEM TC 176, 该方法中在对CDF (CF)Test 的标准偏差和离散值进行了补充后提出了改进后的CIF (CF)Test (全名为Capillary Suction,Internal Damage and Freeze Thaw Test, 毛细吸收、内部破坏和冻融试验)。另外欧洲暂行 标准 prENV12390-9:2002《Testing Hardened Concrete-part 9: Freeze-thaw-scaling》也提出了类似的盐冻试验方法。
CIF(CF)test 可以对处于不饱水盐溶液冻融情况下的混凝 土抗冻性进行评价。在本次标准的编制过程中参考了RILEM TC 176:2002中 的CIF(CF)test 和 prENV12390-9:2002, 制 定了盐冻环境下混凝土抗冻性的试验方法，本标准相当于等同采 用 RILEM TC176:2002中 的CIF(CF)Test 。 由于该试验中试
件只有一个面接触冻融介质，故将其定名为单面冻融法。由于冻 融介质为盐溶液，故又称盐冻法。
4.3.2 本条规定了进行单面冻融试验时，试验室或者试验环境 应满足的温度和湿度条件。该条件与第8章收缩试验室的条件 相 同 。
4.3.3 本条规定了单面冻融试验所使用的设备和用具要求。
1 规定试件盒应采用不锈钢材料制作，因为试验用的冻融 介质为3%的NaCl 溶液，会对其他金属材料造成腐蚀。如采用 非金属材料，传热又太慢。
2 规定了液面调整装置的组成和结构。
3、4 规定了冻融试验箱应满足的技术条件。冻融试验箱可 设计成自动循环装置，有关技术要求在《混凝土抗冻试验设备》 JG/T 243中有具体规定。
应注意单面冻融试验设备与快冻和慢冻设备有所区别，其结 构形式、尺寸和温度制度都不一样。控温精度基本相同。温度传 感器的精度要求较高，在0℃的测温精度为士0.05℃,高于快冻 和慢冻用的温度传感器±0.5℃的要求。
5 规定了超声浴槽的大小应与试件盒相匹配，以确保试件 盒与超声浴槽没有机械接触，可通过在超声浴槽与试件盒之间注 入一定量的水来保证无机械接触。市场上的产品可以满足本标准 规定的功率要求。
6 超声波测试仪的频率范围为(50～150)kHz 。与第5章动 弹性模量测定仪的频率范围不同，应注意区分。
7 剥落物收集器用于收集混凝土试件因盐冻破坏产生的剥 落物。为防止锈蚀，应采用不锈钢材料制作。为方便操作，剥落 物收集器应装有把手。
8 规定了超声波传播时间测量装置的尺寸和安装方法。要 求超声波传感器安装在该装置两侧相对的位置上，且离试件的测 试面应保持35mm 的距离。这里测试面指接触试验液体(即3% NaCl 溶液)的试件下表面。可参考本标准的图4.3.3-6。
9 试验液体采用质量浓度为3%的NaCl 溶液，该浓度可用 30g NaCl和970g 的蒸馏水配制而成。试验用NaCl 为化学纯试 剂即可。
10 要求烘箱具备能够稳定维持温度在(110±5)℃的功能。
11 两种精度的天平，感量为0.01g 的用于称量试件的剥落 物质量，感量为0.1g 的用于称量试件质量。
12 规定了游标卡尺的量程和精度。
13 PTFE 片的商品名称为聚四氟乙烯，一种塑料，英文名 称为Teflon。
14 由于单面冻融试验最低温度达到—20℃,且处于盐冻环 境条件，故密封材料应具有抵抗低温、盐腐蚀和冻融破坏的 能力。
4.3.4 本条规定了试件的制备、尺寸和数量要求。
1 在 RILEM TC 176:2002 的 CIF(CF)test 方法中，采 用将边长为150mm 的立方体试件沿聚四氟乙烯板切成110mm× 150mm×70mm(±2mm) 的方法得到被测试件，本标准保留这 种试件制作方法，因为边长为150mm 的立方体试件在我国是抗 压强度试验用标准试件，容易制备。一般来说，试件的长应大于 所采用的超声波长，其最小的尺寸应大于所使用的骨料的最大粒 径2～3倍。对于未破坏的混凝土而言，在频率为50kHz 时，其 波长为90mm, 适应骨料最大粒径30mm 左右。成型试件时可根 据骨料最大粒径大小，采用在试模中间或两侧放置PTFE 片。
2 混凝土强度较低时，可适当推迟在空气中带模养护的时 间(如带模养护2d), 但试件总的养护时间(从加水算起)应控 制 为 7d。
3 规定了标准试件和非标准试件的切割方法和尺寸要求。 非标准试件主要是针对构件或者结构中切取的试件，这些试件不 容易达到标准试件的尺寸要求。有时候会遇到形状不规则的试 件。从构件或者结构中制取的试件，应让测试表面为实际结构或 者构件的自然表面。本标准规定的标准试件尺寸为150mm×
110mm×70mm(±2mm) 。 非标准试件的高度宜为(70±5)mm, 长高比应小于3,一组5个试件的总表面积宜大于0.08m² 。实 际制作标准试件有困难时，通常可能会采用尺寸为150mm× 150mm×70mm(±5mm) 的非标准试件，这可以通过将一个尺寸 为150mm×150mm×150mm 的立方体试件中间放一片PTFE 材 料将试件一分为二得到。
4 单面冻融试验的试件数量为5个，这是经过统计学的推 算并有助于获得有效试验结果的最低要求。5个标准试件与溶液 接触总测试面面积为0.0825 m², 故规定总测试面积不少于 0.08m² 是可以得到满足的。
4.3.5 本条规定了单面冻融试验的程序和步骤。
1 试件从养护室取出来后的干燥时间为21d, 此时试件的 实际龄期为28d(7d 养护+21d 干燥),干燥条件与本标准第8 章收缩试验要求的环境条件相同。为保证干燥效果，要求试件应 该侧立以及相互间隔50mm。
2 试件的密封很重要。只有对所有侧面密封，才能防止侧 面发生剥落，保证试件处于单面吸水状态，否则在冻融的过程中 有可能因为侧面的剥蚀而对试验结果产生影响。密封有两种方 式，一是在试件进行吸水前3d, 在试件的侧面紧紧地粘结一层 20mm 涂有异丁橡胶的铝箔；二是用可溶的环氧树脂对试件侧面 进行密封，但不得污染试件的顶部和底部表面。为保证密封效 果，试件应保持干净和干燥。
3 在向试验容器中添加试验液体(即质量浓度为3%的 NaCl 溶液)时，应保证不溅湿试件顶面，以保证试件处于毛细 吸水状态。预吸水阶段应盖上容器盖子，以防止蒸发，但要同时 防止冷凝水滴落在试件上表面。
4 将试件从试件盒中取出等各种操作时，都应始终将试件 的测试面朝下，这是为了防止试验液体湿润上表面。同时在各种 操作时，不能损伤试件的密封材料。测量超声波传播时间初始值 时需注意应测量两个传播轴上的传播时间。传播时间的数据在计
算相对传播时间和动弹性模量时会用到。每个传播轴上的传播时 间以测量得到的最小时间为准，这可通过微调试件的位置来实 现。可通过对初始传播时间的测量位置做好标记，以作为后续试 验中采用。计算超声波穿过试件的长度时，不应将侧面密封材料 的厚度计入。
5、6 单边冻融试验时试件的安放可参考图4.3.3-1和图 4.3.5。注意进行单面冻融循环试验时，应该去掉试件盒的盖子， 这与预吸水时盖上盖子是不同的。但试件盒之间的接缝处必须密 封严格，使试件上表面的空气层与试件盒底部的冷冻液隔离。进 行单面冻融时试件的实际龄期已经达到35d (从试件加水成型开 始计算，7d 养护+21d 干燥+7d 预吸水)。
7、8 规定每四个循环对试件进行一次测量，测量的内容包 括：试件剥落量、试件吸水量、超声波传播时间。
剥落物的收集是采用超声浴方法将试件上的剥落物先清除到 剥落物收集器中。注意图4.3.3-5超声浴槽是专用装置，与图 4.3.3-6的超声传播时间装置不同。测量剥落量应加上在进行超 声浴之前，在冻融过程中进入试验液体中的剥落物。溶液中剥落 物采用过滤方法进行提取。收集的程序为先对试件进行超声浴， 然后将试件从超声浴中取出，放入剥落物收集器(不锈钢盘) 中；再将试件放入测量超声波传播时间的装置，对试件进行超声 波传播时间测量，每次测量超声传播时间的试件位置和方向应与 测试初始超声传播时间所确定的试件位置和方向相同；将钢盘上 的剥落物一起冲洗到装有试验溶液的容器中；最后将收集到全部 剥落物的试验溶液进行过滤、干燥、称重，即可计算得到剥落物 的质量。
测量完试件的超声传播时间后，需要将试件放入另一个试件 盒中，因为装被测试件的前一个试件盒中的溶液需要进行过滤、 容器需要重新清理、重新添加溶液等。
9 单面冻融试验停止的条件有三个：达到28次冻融循环； 试件表面剥落量大于1500 g/m²; 试件的超声波相对动弹性模量
降低到初始值的 80% 。满足三个条件中任何一个，即可停止 试验。
水的温度及试件侧面上存在的气泡会对超声传播的时间造成 影响，因此必须加以注意。
4.3.6 本条规定了试验数据的计算和处理方法。
1～3 计算N 次冻融循环后每个试件剥落物的总质量时， 应对每个试件在各次测试间歇得到的剥落物质量进行累加。
4、5 吸水率的计算是以试件饱水后的质量为计算基础。相 当于饱和面干状态。
6 超声波相对传播时间的变化即为冻融前后超声波在试件 中的传播时间之比。
计算超声波相对动弹性模量时，试件密度、尺寸、泊松比的 变化可以被忽略。在该试验中采用传播时间作为相关参数时，对 这些数据的要求并不是非常严格。超声波动弹性模量并不是一个 我们熟知的工程学上的物理量，只作为参考。但用相对动弹性模 量代替传播时间的相对变化，将会更加方便地表征试件的内部 损伤。
吸水率、超声波相对传播时间和超声波相对动弹性模量等参 数与试件的内部损伤一般有表4中的大概对应关系：
表4 吸水率、超声波相对传播时间和超声波相对
动弹性模量等参数与试件的内部损伤的对应关系
混凝土损伤 轻微损伤 中等损伤 严重损伤
超声波相对传播时间(%) >95 95～80 80～60
超声波相对动弹性模量(%) >90 90～60 <60
混凝土吸水率(%) 0～0.5 0.5~1.5 >1.5
5 动弹性模量试验
5.0.1 本条规定了动弹性模量试验方法适用范围和目的。
本标准参考了美国 ASTM C215 等国外标准以及国内的公 路、水工等行业标准，这些标准规定的方法基本一致。
动弹性模量测定，目前主要用于检验混凝土在各种因素作用 下内部结构的变化情况。它是快冻法试验中检测的一个基本指 标。因此列入耐久性测定的范畴之内。
动弹性模量一般以共振法进行测定，其原理是使试件在一个 可调频率的周期性外力作用下产生受迫振动。如果这个外力的频 率等于试件的基频振动频率，就会产生共振，试件的振幅达到最 大。这样测得试件的基频频率后再由质量及几何尺寸等因素计算 得出动弹性模量值 。
注意本试验方法测试的动弹性模量与单面冻融试验方法中测 试的动弹性模量所用仪器不同、原理不同、结果不同，应注意 区 分 。
5.0.2 试件的尺寸由可变尺寸改成固定尺寸：100mm× 100mm×400mm 。 这是针对快冻试验来规定的。
5.0.3 本条规定了动弹性模量试验所用仪器设备应满足的基本 要 求 。
1 敲击法测定动弹性模量虽然是近年发展起来的一门新技 术，但是目前国内使用较少，因此，本次未将其列入。进行混凝 土动弹性模量测定时常用的频率范围一般为(100～20000)Hz, 本方法对测量仪器提出的频率范围是现有产品所能达到的检验 范 围 。
共振法混凝土动弹性模量测定仪一般在市场上都能够买到专 用产品 。
2 为了减少试验误差，试件支承体采用厚度约20mm 泡沫 塑料垫。为了使各单位采用的试件支承体材料的材质具有一致 性，规定了宜采用密度为(16～18)kg/m³ 的聚苯板。
3 案秤的称量由原标准的10kg 改为20kg。因为高强混凝 土试件的质量许多都超过10kg。将"案秤”名称改成“称量设 备”,以提高设备的选择范围。
5.0.4 本条规定了动弹性模量试验的操作程序和步骤。
1 动弹性模量参数的计算需要用到试件的质量和尺寸参数， 故应该准确测量。
2 动弹性模量一般采用纵向振动和横向振动两种测定形式。 不少单位的使用经验表明，用纵向法所得的测量结果稳定性和规 律性都比较差，故在本标准中作为确定动弹性模量，仅列横向振 动法作为标准方法。
3、4 目前生产的共振法动弹性模量测定仪一般装有指示电 表及示波器两个指示机构，但由于试件存在着阻尼，往往不能同 时指示出共振点，有时两者会相差3%～4%之多。为了统一起 见，本标准规定示值以电表为准，示波器图形作为参考。当电表 示值达最高点时即可认为已经达到共振状态，示波器图形仅要求 呈闭合的椭圆形即可。
目前市场上好的动弹性模量测定仪已经实现数字化显示，自 动调整共振频率，使用更为方便。
5.0.5 本条规定了动弹性模量的计算方法。
修订后的标准将原标准中计算公式的系数合并为一个。原标 准中计算动弹性模量时，在计算式中纳入试件尺寸修正系数K。 根据机械振动理论该K 值为：
K=1+6.585×(1+0.752μ+0.810μ²)(h/L)²—0.868(h/L)⁴ —0.8340×(1+0.2023μ+2.173μ²)(h/L)⁴
÷[1+6.338×(1+0.14081μ+1.536μ²)(h/L)²]
(1)
其中μ为材料的泊松比。据试验，混凝土在σ=(0.3~
0.5)fe 的范围内，泊松比约为0.12～0.18。本标准采用μ= 0. 15,算出 (L/h) 分别为3、4、5三种常用跨高比的K 值， 供计算时使用。本次修订标准由于试件尺寸固定为100mm× 100mm×400mm, 所以试件的跨高比是固定的，计算的修正系 数 K 可以直接给出。因此，本标准中的动弹性模量计算式中没 有修正系数K 。 但采用长宽比为其他参数的试件时，可参照上 述公式计算修正系数。
6 抗水渗透试验
6.1 渗水高度法
6.1.1 本条规定渗水高度法适用范围、目的。
本标准保留了GBJ 82-85原抗渗标号法(逐级加压法)。在 新标准修订中增加了渗水高度法。由于可以通过渗水高度直接计 算出相对渗透系数，故有些标准称为相对渗透系数法，因相对渗 透系数是通过渗水高度来计算的，故二者在本质上是一致的。国 外比较倾向于用渗水高度及相对渗透系数来评价混凝土抗渗性， 我国已经逐渐积累了这方面的经验并且设备质量和水平有了较大 提高。《水工混凝土试验规程》 DL/T 5150-2001 和 SL 352-
2006、《公路工程水泥及混凝土试验规程》JTGE30-2005、《 水 运工程混凝土试验规程》JTJ 270-98等行业标准均列入了渗水 高度法或相对渗透系数法，本标准在参考欧洲以及我国交通、电 力、水利等行业最新的标准基础上，引入(平均)渗水高度方 法，用于相对比较不同混凝土的渗透性，方法的名称定为渗水高 度法。这种方法一般用于抗渗等级较高的混凝土。
6.1.2 渗水高度法使用的仪器设备与原标准中的逐级加压法 (抗渗标号法)基本相同，但本标准对设备作了更详细的规定， 增加了密封材料、烘箱、电炉、磁盘、铁锅、钢丝刷、梯形板、 钢尺、钟表等要求。
1 渗水高度法采用的水压力为1.2MPa, 因此规定混凝土 抗渗仪的压力范围为(0.1～2.0)MPa。这样实际施加的水压力为 设备能施加最大水压力的60%,比较合理和经济。该仪器也可 以直接用于逐级加压法(抗渗等级的试验)。目前混凝土抗渗仪 已经有产品标准《混凝土抗渗仪》JG/T 249,该标准对抗渗仪 有关技术要求有具体规定。
2 原标准规定的是试件的形状和尺寸。本标准直接规定试 模的形状(为圆台形)和尺寸。
3 本标准规定了两种以上的密封材料，实际操作时可根据 方便来选择，关键是要保证密封效果。目前有研究表明，采用橡 胶密封圈可以使操作更加简单和方便，但尚未得到推广。
4 为了方便测量渗水高度，本标准补充了对梯形板的规定。
5 钢尺：测量渗水高度用。
6～8 也是逐级加压法需要的工具和设备。如采用橡胶圈来 密封，则可以不需要烘箱、电炉等工具。
6.1.3 本条规定了渗水高度法抗水渗透试验的程序和步骤。
1 国际标准如ISO 标准和欧盟 EN 标准等，在采用渗水高 度法进行试验时，对试件个数并没有明确规定，前苏联等国家的 标准规定试件的数量为6个，目前我国水利等行业规定的试件数 量为6个，也是沿用以前的逐级加压法的习惯做法。为保持标准 的延续性，本标准规定在用渗水高度法试验时，应采用6个试件 作为一组。
2 试件表面必须进行刷毛处理，以消除边界效应的影响。
3 规定了密封用材料操作方法。密封试件通常采用石蜡， 经试验证明：采用黄油加水泥的方法进行密封，操作简单、可 靠、效果好，故本标准增加了采用黄油加水泥的密封方法。由于 原石蜡密封方法已经为多数试验人员熟悉，本标准仍然保留这种 密封方法。同时指出也可以使用其他性能更好的密封材料。
4 安装试件前必须先启动抗渗仪，目的是检查试坑是否渗 水正常。
5 抗渗仪应该能够保证在24h 的加压期间，水压力稳定地 维持在(1.2±0.05)MPa 。施加到规定水压力的时间不宜过长， 应在5min 内完成。
为了同时满足抗渗等级和渗水高度法的要求，本标准规定的 水压值比欧洲标准规定的水压值高，欧洲标准施加的水压力为 (500±50)kPa, 恒压时间为(72±2)h。我国《水工混凝土试验规
程》DL/T 5150-2001和《水工混凝土试验规程》SL 352-2006 规 定施加的水压力为0.8MPa, 恒压时间为24h 。我国《公路工程水 泥及水泥混凝土试验规程》JTG E30-2005 规定施加的压力为 (0.8±0.05)MPa, 恒压时间为24h, 但上述标准同时规定，对 于密实性高的混凝土，可以采用水压力为1.0MPa 或1 .2MPa 进 行试验。我国交通行业《水运工程混凝土试验规程》JTJ 270-98 规定施加的压力为(1.20±0.05)MPa, 恒压24h 。我国正在研究 开发渗水量法，而渗水量法要求较高的水压力。对于渗水高度 法，若施加的水压力太小，则渗透高度小，测量的误差大，因此 本标准规定的水压力为(1.20±0.05)MPa。
抗水渗透试验对试件的密封要求较高，所以规定了试验过程 中应随时检查试件周围的渗水情况。
停止试验的条件是加压时间达到24h。注意如果某个试件端 面出现渗水，则应停止该试件的抗渗试验，其他试件则继续进行 试验直到24h。对于端面出现渗水的试件，其渗水高度为试件的 高度，即为150mm。
6 在压力机上劈裂试件时，应保证上下放置的钢垫条相互 平行，并处于同一竖直面内，而且应放置在试件两端面的直径 处，以保证劈裂面与端面垂直和便于准确测量渗水高度。
7 规定了渗水高度测读方法。
6.1.4 本条规定了渗水高度试验结果的计算和处理方法。
不同于欧洲标准规定渗水高度取最大渗水高度，本方法规定 渗水高度值取10点平均高度为相对渗水高度，与我国交通、电 力、水利、水运等行业标准规定一致。
6.2 逐级加压法
6.2.1 本条规定逐级加压法适用范围和目的。
本方法基本上保留了原标准的内容，但将抗渗标号改成了抗 渗等级，以便与其他标准一致。逐级加压法尤其适用于抗渗等级 较低的混凝土。
由于我国设计人员在设计混凝土抗渗性指标时，几乎所有工 程设计使用原来的抗渗标号(抗渗等级),即逐级加压法测试的 指标作为混凝土抗渗性的特征指标，而且国内相关标准如《混凝 土结构设计规范》GB 50010、《水工混凝土结构设计规范》DL/ T 5057、《轻骨料混凝土技术规程》JGJ 51、《地下防水工程质量 验收规范》GB 50208 、《给水排水工程构筑物结构设计规范》 GB 50069、《混凝土质量控制标准》 GB 50164 和众多的其他行 业标准、地方标准等均引用抗渗标号或者抗渗等级指标。另外本 方法在我国使用非常普遍，为大家所熟知，并已积累了非常丰富 的经验和大量的数据。因此，本标准保留了本试验方法。
6.2.2 本条规定了逐级加压法对试验设备的要求。使用的设备 与渗水高度法所使用的仪器设备完全相同。与原标准规定的设备 也基本相同，但本标准对设备作了更详细的规定，增加了密封材 料、烘箱、电炉、磁盘、铁锅、钢丝刷、梯形板、钢尺、钟表等 要 求 。
6.2.3 本条规定了逐级加压法试验的程序和步骤。
1 本方法规定的试件准备和处理等试验程序和步骤，与渗 水高度法相同。
2 本方法规定的水压力在试验过程中是变化的，要求每8h 变化一次压力，直到有3个试件渗水为止，或加至规定压力(设 计抗渗等级)在8h内6个试件中表面渗水试件少于3个时，即 可停止试验 。
与渗水高度法一样，也需要随时注意观察试件周边是否 渗 水 。
6.2.4 本条规定了逐级加压法测试的指标(抗渗等级)的确定 方法。抗渗等级对应的是两个试件渗水或者是4个试件未出现渗 水时的水压力值(单位 N/mm² 或者 MPa) 的10倍，与原标准 规定的原则一致。
本标准公式(6.2.4)有关抗渗等级的确定可能会有以下三 种 情 况 ：
1 当某一次加压后，在8h内6个试件中有2个试件出现渗 水时(此时的水压力为H), 则此组混凝土抗渗等级为：
P=10H (2)
2 当某一次加压后，在8h 内6个试件中有3个试件出现渗 水时(此时的水压力为H), 则此组混凝土抗渗等级为：
P=10H- 1 (3)
3 当加压至规定数字或者设计指标后，在8h内6个试件中 表面渗水的试件少于2个(此时的水压力为H), 则此组混凝土 抗渗等级为 ：
P>10H (4)
7 抗氯离子渗透试验
7.1 快速氯离子迁移系数法(或称RCM法 )
7.1.1 本条规定了RCM 法试验目的和适用范围。
本次国家标准修订以NT Build 492-1999.11"Chloride Mi- gration Coefficient from Non-steady-state Migration Experi- ments” (非稳态迁移试验得到的氯离子迁移系数法)的方法为 蓝本进行了适当文字修改而成，基本上为等同采用。
氯离子迁移系数快速测定的试验原理和方法最早由唐路平等 人在瑞典高校 CTH 提出，称 CTH 法 (NT BUILD 492 - 1999.11)。以后德国亚琛工业大学土木工程研究所对这一试验方 法的细节作了一些改动，如试件在试验前用超声浴而不用原来的 饱和石灰水作真空饱水预处理，试件置于试验槽内的倾角为32° 而不是原来的22°,且试验时采用的阴、阳极电解溶液也有所不 同。这些差异对试验结果的影响尚待进一步研究，国外已有对比 试验认为，改动后的方法与原方法得出的结果无明显差别，国内 的对比试验也得出相同的结果。 NT BUILD 492已 被 瑞 士 SIA262/1-2003 标准和德国 BAW 标准草案(2004.05)采纳。 NT BUILD 492正在由CEN TC51(CEN TC 104)/WG12/TG5 讨论以进一步形成欧盟EN 标准。
目前该方法在我国很多科研单位和工程单位得到了一定的应 用，已经积累了较丰富的经验，而且已经开发成功有关试验仪器 设备，并已经制定了有关设备标准《混凝土氯离子扩散系数测定 仪》JG/T 262。
这种非稳态迁移方法测量得到的氯离子迁移(扩散)系数不 能直接和用别的方法(如非稳态浸泡试验和稳态迁移试验方法) 测量得到的氯离子扩散系数进行比较。
7.1.2 本条规定了RCM 法抗氯离子渗透试验所用的仪器、设 备、化学试剂和溶液。
1 试剂主要是五种：蒸馏水、氢氧化钠、氯化钠、硝酸银、 氢氧化钙。前三种与电通量法所用试剂相同。
2 规定了RCM 法抗氯离子渗透试验需要的仪器设备。
1)～3)和16)、17)切割设备和真空装置与电通量法 所需要的设备可以通用。真空容 器可自行设计，能够容纳3个以 上试件并能与真空泵相匹配即 可。采购真空泵时必须注意其抽 真空能力应符合本标准要求。
4)RCM 测定装置在市场上已经有不同型号的商用 产 品 。
5)～12)和14):与电通量法试验需要的工具可以 通 用 。
13)扭矩扳手主要是拧紧环箍用。
15)黄铜刷用于清理试验设备。
3 规定了试验用溶液和指示剂的要求。
1)NaCl 溶液质量浓度为10%,与电通量法试验所用的 3%不同。 NaOH 溶液浓度为0.3mol/L 与电通量试 验用的NaOH 溶液的浓度相同。
2)显色指示剂为针对氯离子具有显色反应的 AgNO₃ 溶 液 。
7.1.3 本条规定了试验室的温度条件，一般的试验室都能满足。 7.1.4 本条规定了试件的制作方法。
1 试件的形状统一为圆柱体。
2 规定可使用两种模具成型试件。
3 进行抗氯离子渗透试验的龄期一般为28d 。由于多数矿 物掺合料都可以提高混凝土抗氯离子渗透能力，其试验龄期也可 以为56d 、84d, 或者设计要求规定的试验龄期。
4 试件在制作和准备时应注意区分成型面、浇筑面。用不 同高度的试件制作抗氯离子渗透试验用试件时，其与氯离子的暴 露面有所不同。
5 试件加工后应打磨光滑，去除表面杂物，使试件表面平 整和便于安装。
6 规定加工好的试件应继续在水中养护，以确保试件处于 饱水状态。
7.1.5 本条规定了试件准备和安装方法。
1 首先测量试件尺寸。真空泵应能保证真空容器的绝对压 力在几分钟内达到(1～5)kPa 。 选购真空泵时要注意其抽真空的 能力。另外，能否达到规定的真空能力还与真空装置的密封性能 有关，故安装真空装置时一定要保证密封，并采用专门的真空管 与真空泵相连。
浸泡试件用的是饱和氢氧化钙溶液，这与电通量法使用蒸馏 水或者去离子水作为浸泡溶液是不同的，操作时应注意这一点。
2 将试件表面清理干净以便安装到环箍中。
3 清理试验槽以便注入试验溶液。清洗试验槽用室温凉开 水即可。
4 安装试件时密封很重要。紧固试件用的环箍可以自行加 工。目前市场上也有专用的RCM 测试仪可选用。
5 阴极溶液为10%NaCl, 可采用100g NaCl和900g 蒸 馏 水配制，接近2mol/L 的摩尔浓度。
6 电源连线正确与否很重要。电源阴极连接到浸泡在NaCl 溶液中的阴极板上，电源阳极连接到浸泡在NaOH 溶液中的阳 极板上。
7.1.6 本条规定了试件在试验槽安装完毕后的电迁移操作方法。
1 规定初始电流统一以30V 电压为基础来确定。
2 根据初始电流调整电压，按照调整后的电压再记录新的 初始电流。根据新初始电流决定试验持续时间。试验的持续时间 与通过试件的电流有关。电流大，持续的时间短，电流小，持续
的时间就长。
3 记录阳极电解液(注意不是阴极电解液)中的初始温度， 迁移系数的计算会用到此参数。
4 记录阳极电解液的最终温度，用于计算迁移系数。记录 最终电流，观察电流变化情况用。
5 规定试验结束后应仔细清理试验设备和用具，以防生锈 和便于保存等。
7.1.7 规定了氯离子渗透深度的测试方法。
1、2 拆卸试件是按照安装试件相反的顺序进行。可使用一 个木制的圆棒协助将试件从橡胶套中取出来。
3、4 氯离子显色分界线对应的氯离子浓度约为
0.07mol/L 。 不同的观察者测量氯离子渗透深度的结果可能有所 差异，但其误差通常在可接受的范围内。
5～7 将劈开后的试件等分为10等份，为消除边界效应的 影响，通常只需要测量内部6等份(7个测点)的氯离子渗透深 度即可。为了消除因不均匀饱水或者可能的渗漏引起的边缘效 应，一般不测量试件边缘10mm 以内的显色深度。
由于测量氯离子渗透深度只需要使用劈开后的试件一半。另 外一半可根据研究需要，用来测量氯离子含量或浓度分布。测量 氯离子含量或者浓度分布通常可采用钻取粉末，然后溶于酸或者 蒸馏水中，采用化学滴定方法分别测量得到酸溶性氯离子含量 (总氯离子含量)或者水溶性氯离子含量(自由氯离子含量)。
7.1.8 本条规定了试验结果的计算方法。
通常可以按照7.1.8的简化公式进行计算氯离子迁移系数。 需要精确计算时，可以按照以下公式进行计算。
(5)
(6)
(7)
式中：DRCM——非稳态迁移系数， m²/s;
z— 离子化合价的绝对值，z=1;
F— —法拉第常数，F=9.648×10⁴J/(V·mol);
U——所用电压的绝对值， V;
R——气 体 常 数 ，R=8.314J/(K·mol);
T——阳极溶液的初始温度和结束温度的平均值， K; L——试 件 厚 度 ，m;
X—— 氯离子渗透深度的平均值， m; t —试验持续时间， s;
erf-!—— 误差函数的逆函数；
Ca—— 氯离子颜色改变的浓度，普通混凝土 Ca≈
0.07 mol/L;
Co— 阴极溶液中氯离子浓度，co≈2mol/ L;
由于 ,可得以下简化式：
(8)
计算氯离子迁移系数时，应注意各参数的数量单位。
7.2 电 通 量 法
7.2.1 本条规定了电通量法的试验目的和适用范围。
本试验方法是根据美国材料试验协会(ASTM) 推荐的混凝土 抗氯离子渗透性试验方法ASTM C1202修改而成，该法也可叫 直流电量法(或库仑电量法、导电量法),是目前国际上应用最为 广泛的混凝土抗氯离子渗透性的试验方法之一。国内外使用该方 法积累了大量的宝贵数据和经验，实践证明，该方法对于大多数 普通混凝土是适用的，而且与其他电测法有较好的相关性，在大 多情况下，相同混凝土配合比的电通量测试结果与氯离子浸泡试 验方法(如AASHTO T259)的测试结果之间具有很好相关性。
根据ASTM C1202的规定，对于已经利用本方法与长期氯 离子浸泡试验方法之间已经建立相关性的各种混凝土，本试验方 法均适用。
本试验方法用于有表面经过处理的混凝土时，例如采用渗入 型密封剂处理的混凝土，应谨慎分析试验结果，因为本试验方法 测试某些该类混凝土具有较低抗氯离子渗透性能，而采用90d 氯 离子浸泡试验方法测试对比混凝土板，却表现出较高抗氯离子渗 透性能。
养护龄期对试验结果有重要影响，若大多数混凝土养护得 当，随着龄期增加，其渗透性日益显著降低，因此分析试验结果 时应考虑试验龄期的影响。
当混凝土中掺加亚硝酸钙时，本试验方法可能会导致错误结 果。用本方法对掺加亚硝酸钙的混凝土和未掺加亚硝酸钙的对比 混凝土测试，结果表明掺加亚硝酸钙的混凝土有更高库仑值，即 具有更低的抗氯离子渗透性能。然而，长期氯离子浸泡试验表明 掺加亚硝酸钙混凝土的抗氯离子渗透性能高于对比混凝土。
影响混凝土抗氯离子渗透性的因素有水灰比、外加剂、龄 期、骨料种类、水化程度和养护方法等，采用本方法试验结果进 行比较时，应注意这些因素的影响。
7.2.2 本条规定了试验采用的仪器、设备、试剂以及用具的有 关要求。
1 实际采用的试验装置，在精度满足要求和符合本标准测 试原理的情况下可自行设计。但宜采用自动测试电通量的装置， 以减少和避免人为操作引起的误差。目前市场上已经有不同型号 的商用产品，国家也已经制定了电通量测定仪的产品标准《混凝 土氯离子电通量测定仪》JG/T 261。
2 主要的仪器设备和试剂与ASTM C1202基本相同。
1) 直流电源应能够稳定输出60V 电压，精度达到 士0.1V的要求。电流在(0～10)A 范围内，可与 RCM 法通用电源。
2)试验槽或者电解槽一般采用耐热有机玻璃制作。其 结构和尺寸应符合图7.2.2-2要求。由于电通量试 验使用的标准试件直径为100mm, 试验槽凹陷处最 大直径应比试件直径大1/8,即凹陷处最大直径约为 112mm 比较合适。
3)紫铜板用于固定铜网并提高导电性，不能缺少。铜 网作为可通过溶液的电极，其孔数和尺寸应保证溶 液能够与试件端面完全紧密结合。
4)标准电阻用于检测通过试件的电流。实际检测的是 标准电阻上的电压，由于电阻为1Ω,所以试件上的 电压与通过试件的电流的数值是相同的。
5)、6)、12)组成抽真空装置。与RCM 法的抽真空装 置可以通用。
7 ) 阴 极 溶 液 为 3 %NaCl 溶液，这与 RCM 法不同。 RCM 法阴极溶液为10%NaCl 溶液。
8)阳极溶液为0.3mol/L NaOH溶液，与RCM 法的阳 极溶液相同。
9)规定了用于密封试件侧面(圆柱面)的密封材料一 般采用硅胶或者树脂， 一般能够达到密封效果。当 然也可以采用其他更可靠的耐热耐腐蚀密封材料。
1 0 ) 原ASTM C1202 采用三种密封方法，前两种都是 采用密封胶(分别为低黏度和高黏度)等材料对试 件进行密封。采用低黏度密封材料对试件密封时， 需要将密封材料涂刷在铜垫片上，将铜网上垫上滤 纸，以免铜网上粘上密封材料，此时试件的端部只 有部分与溶液接触(约76.2mm 直径范围内与溶液 接触)。采用高黏度密封材料时，只密封试件的端 部外表面与试验盒之间的部分(因有铜片存在，实 际上也是直径约76.2mm 范围内与溶液接触);第 三种为采用外径100mm 、内径为75mm 的硫化橡
胶垫(垫片方式),溶液与试件端部接触实际上只 有直径为75mm 范围内的部分。主要有铜片的缘 故，三种方式得到的试件与溶液的接触面积基本 相 同 。
由于密封胶方式操作比较复杂，时间长；而垫 片方式操作简单，可操作性更强，因此本标准推荐 了垫片方式供选择。本标准规定采用内径为75mm 的硫化橡胶垫的密封方式。
11) 加工试件用切割设备，与RCM 法相同。
13)温度计精度要求与RCM 法相同。
14) 电吹风用于清理试验槽。
7.2.3 本条规定了电通量法的试验步骤和程序。
1 ASTM C1202允许的试件直径范围为(95～102)mm 、厚 度为51mm, 范围较大，考虑到我国混凝土试件的模具和操作方 便，以及为了与RCM 法能够通用模具，本标准规定试件直径为 (99～101)mm, 厚度为(48～52)mm 的范围。与美国 ASTM C1202 的规定基本一致。
本试验未规定制作试件时允许使用的最大骨料粒径，研究表 明骨料的最大粒径在工程常用的范围内(5～31.5)mm, 用同一 批次混凝土制作的试样，其试验结果具有很好的可重复性。
试件在运输和搬动过程中应防止受冻或者损坏。试件的表面 受到改动处理，比如做过粗糙处理、用了密封剂、养护剂或者别 的表面处理等，必须经过特殊处理使试验结果不受这些改动的影 响，可采取切除改动部分，以消除表面影响。
由于试验结果是试件电阻的函数，试件中的钢筋和植入的导 电材料对试验结果有很大影响，要注意试件中是否含有这种导电 材料。当试件中存在纵向钢筋时，因为在试件的两个端头搭接了 一个连续的电路通道，可能损坏试验装置，这种试验结果应 作 废 。
2 规定了试件侧面应密封好，以防止试件侧面失水和导
电等 。
电通量试验一般在28d 龄期进行。由于掺入掺合料较多的混 凝土，在28d 龄期时掺合料的作用不能得到充分反映，允许在 56d 龄期进行试验。设计有龄期规定时，应按设计要求的龄期进 行试验 。
3 真空饱水是保证各种试件处于相同或者基本相同条件的 关键步骤。
4 试件安装后，可采用向试验槽灌入蒸馏水或者去离子水 的方法来检查装置是否密封好。条件不具备时，也可以采用灌入 冷开水来检查装置的密封情况。
5 灌注阴极和阳极溶液时应先在溶液槽或者试验槽上用防 水笔做上标记，以免操作时出错，然后按照标记分别将有关电极 连接到电源的正负极上。本标准规定配制氯化钠溶液和氢氧化钠 溶液宜采用蒸馏水或者去离子水，如有困难，也可以采用可饮用 水制作的凉开水配制溶液。
6、7 通过试件的电流是电通量方法测试的主要数据。如果 采用电流表，可直接根据电流表显示的读数记录电流值。也可以 采用万用表来检测电流值。采用自动采集电流数据时，需要注意 数据的精度和准确性。
测试期间，电池盒(即试验槽)中溶液的温度不能高于 90℃,以避免损坏电池盒和导致溶液沸腾。 一般可在电池盒顶部 的 3mm 通气孔安装热电偶，通过它可监测溶液的温度。只有高 渗透性混凝土才会出现高温现象。如果因为高温而终止测试，报 告应记录下来并写清时间，该混凝土归类为具有非常高的氯离子 渗透性能。
8 洗涤试验用具宜用蒸馏水，如无蒸馏水时或者现场条件 不具备时，也可以采用可饮用水制作的凉开水(冷却到室温)洗 刷试验槽和浸泡试件。
9 规定试验环境温度为(20～25)℃,一般具备恒温条件的 试验室都能满足要求。
7.2.4 本条规定了试验结果计算和处理方法。
1 采用电流和时间曲线方式计算时，实际上是通过对曲线 进行积分或者按照梯形面积进行计算。
2、3 一般手工测量电流时，通常采用本标准规定的简化公 式进行计算。其本质就是梯形面积积分。
需要注意的是，本标准建立时是以直径为95mm 的试件为 标准试件的，所有电通量数据必须换算成直径为95mm 的标准 试件的电通量数据才能进行相互比较。换算的依据是通过试件的 电通量与其面积成正比。采用自动采集数据的测试装置时，都具 备自动进行积分计算电通量值和对试件尺寸进行换算的功能。
4 取值规则是以中值为基础。
8 收 缩 试 验
8.1 非 接 触 法
8.1.1 本条规定了非接触法的适用范围和目的。
由于混凝土品种增多以及矿物掺合料、外加剂等广泛使用， 导致某些混凝土的早期收缩明显增大。混凝土早龄期(如前3d) 的体积变形最为复杂，包括全部塑性沉降收缩，而自生收缩、水 泥水化的化学收缩以及混凝土表面失水产生的干燥收缩在早龄期 也占较大比例。因此若在试件标养3d 后测量变形的方法，只能 测量从标准养护室移入恒温恒湿室开始，试件的长度变化，无法 反映出早龄期3d 之内，这个阶段的长度变化情况。
本次修订增加了对混凝土自初凝开始收缩变形的测试。此时 混凝土尚没有足够强度，因此宜采用非接触的方法测试其收缩变 形。混凝土自初凝开始至GBJ 82-85 规定的开始测试时间之间 的体积变形测试方法采用非接触法；其后的测试方法仍采用接 触 法 。
非接触法收缩变形测量装置也可以用来测量自收缩。测量自 收缩时要保证试件与外界无物质交换。
尽管采用非接触法收缩变形测量装置也可以测试混凝土后期 收缩，但是由于非接触法收缩变形测量仪在测试过程中始终处于 监测状态，如果采用此方法来测试后期收缩，则一对位移传感器 在整个长期测试期内(例如28d、180d) 只能固定用于测试一个 试件，难以做到一对位移传感器在短期内即可进行多个试件的测 试，测试仪器利用效率很低，而位移传感器的价格往往较高，所 以非接触法用于测试后期收缩很难被试验人员所接受， 一般只用 于混凝土的早期收缩测试。
8.1.2 本条规定了非接触法收缩试验所用的试件尺寸。试件断
面尺寸是根据混凝土中最大骨料粒径来选择。通常情况下， 100mm×100mm×515mm 的试件可以满足大多数试验需要，因 此规定100mm×100mm×515mm 为标准试件，与原标准一致。 8.1.3 本条规定了非接触法有关仪器设备的要求。
1 本标准给出了非接触法收缩变形测定仪器的尺寸和原理 示意图以供参考，也可自行设计，只要达到测试精度要求即可。
由于混凝土早期收缩测试间隔时间短，测试频繁，为了保证 测试数据记录的及时性和准确性，减轻测试人员人工读数的负 担，本试验方法规定非接触法混凝土收缩变形测定仪的测试数据 应采用计算机全自动采集、处理。
为了保证试验质量和水平，非接触法收缩变形测定仪应设计 成整机一体化装置，且具备自动采集和处理数据的功能。试验期 间为防止测试装置受到振动而影响试验结果，应采用固定式实验 台，试件、传感器等都应采用可靠方式固定于试验台上，例如采 用磁力吸附装置固定于钢制实验台面上，或采用螺栓形式紧固于 实验台面上。
2 由于试模是试验测试装置的一部分，因此试模的设计和 加工质量非常重要，尤其是对反射靶的连接方式、位移传感器的 固定方式应非常可靠。而且试模的刚度和变形性能也对试验结果 有影响。要求在本标准规定的试验条件下，试模本身的刚度足够 大，其收缩变形值应可以忽略不计。
由于测量标距过短将使试件的收缩绝对值过小，不易读数， 影响测试的准确度，所以本标准限制试件的测试标距不得小 于400mm。
3 非接触法所用的位移传感器有多种类型，比如激光测长 仪、声能传感器、电涡流传感器等，传感器的安装方式也有多 种，反射靶构造也可以不拘泥于一种，只要达到测试精度要求 即 可 。
反射靶能否随着混凝土收缩而同步移动，将决定着测试结果 的真实性，决定着该测试方法的合理性和可行性，而反射靶能否
与混凝土同步工作取决于反射靶构造形式及埋设方式。本方法示 意图中显示的仅是一种方式，实际应用过程中也可以采取其他 方 式 。
8.1.4 本条规定了非接触法收缩变形测量的步骤和程序。
1 规定了非接触法收缩试验应在恒温恒湿环境下进行，恒 温恒湿环境与接触式方法要求的环境相同。由于试模是试验装置 的一部分，因此非接触法混凝土收缩试验要求带模进行测试。
2 由于试件能否在试模内自由变形决定了测试结果的可靠 性，因此要求试件能够在试模内自由变形。保证试件处于自由变 形的方法有多种，本标准推荐了塑料薄膜和PTFE 片两种方法。
3 因初始读数从混凝土初凝开始，因此进行非接触法收缩 试验的同时，应对取自同一盘或者同一部位的相同配合比的混凝 土初凝时间进行试验。初凝试验和收缩试验应在同一地点进行。 目前非接触法收缩变形测量仪都可以做成自动检测仪，因此测定 的时间间隔可以在程序中自由设定，但间隔时间不大于1h, 以 便得到较光滑的变形曲线。
5 非接触法收缩变形测量装置也可以用来测量自收缩。测 量自收缩时要保证试件与外界无物质交换。理论上，可以用质量 变化来反映有无物质交换，但是由于非接触收缩仪在整个测试过 程中需要始终处于监测状态，不宜搬动试模及试件，所以，往往 无法通过测试质量变化来反映有无物质交换。实际操作中，通常 是采用将浇筑后的试件以塑料薄膜等密封的方式来保证无物质 交 换 。
8.1.5 本条规定了非接触法收缩测试结果计算方法。
因每个试件带两个测头，两个测头均应分别进行读数。试验 结果应根据两个测头读数的之和来计算。以3个试件得到的收缩 算术平均值作为混凝土早期收缩值。
由于本标准规定，非接触法主要用来测试3d 以内的混凝土 收缩值，3d 以后收缩值采用接触法进行测试，所以规定作为相 对比较的混凝土早期收缩值以3d 龄期测试得到的收缩值为准。
3d 龄期是以混凝土搅拌加水开始计算，但早期收缩从混凝土初 凝开始进行测试。
8.2 接 触 法
8.2.1 本条规定了接触法的适用范围。本试验方法适合除外力 和温度变化以外的因素所引起的试件长度变化。通常情况下收缩 变形试验可用此方法。
本标准保留了原GBJ 82-85的收缩试验方法，也参考了国内外 标准中的混凝土收缩测试方法，如中国交通部标准JTJ 270-98, 中 国电力行业标准DL/T5150-2001, 美国 ASTM C157/C157M-2003 和 ASTM C490-2007, 英国BS标准BS1881:Part5, 欧洲EN 标准 草案 prEN 480-3,日本标准JIS A 1129:2001。
国内的GBJ 82-85 以及交通部JTJ 270-98、国家电力行业 标准DL/T 5150-2001和水利行业标准SL 352-2006 等采用的 收缩仪基本都是卧式结构。美国 ASTMC 157, 英 国BS1881试 验方法使用的比长仪属于立式结构。
GBJ 82-85收缩试验方法中，采用混凝土卧式收缩仪，该 仪器并非固定，在操作中，同一台收缩测试仪，对多个试件测试 时，受到多次操作等影响，可能会造成误差，对操作人员的要求 相对较高。但这种方法在我国已经使用多年，积累了大量的经验 和数据，而且操作简单，可操作性强。只要严格按照操作程序进 行试验，可以避免搬动操作造成的误差，故本标准保留了采用卧 式混凝土收缩仪的试验方法。
8.2.2 本条规定了接触法收缩试验所用试件和测头要求。
1 接触法收缩试验所用试件与非接触法收缩试验所用试件 尺寸等基本一样。所不同的是非接触法为带模测试，而接触法是 脱模后测试。接触法混凝土收缩试验应以100mm×100mm×
515mm 的棱柱体为标准试件。根据骨料大小不同，也可以采用 其他尺寸的试件。
2 采用卧式混凝土收缩仪时，测头有两种样式， 一种适用
于预埋的测头， 一种适用于后埋(粘贴)的测头。
3 采用立式混凝土收缩仪时，试件的测头与卧式有所不同， 应注意区别。
4 采用接触式引伸仪时，测钉不是在试件两端，而是粘贴 在试件两个侧面的轴线上，这与卧式收缩仪对测头的要求不同。
5 不同收缩测定仪，对测头位置等要求不同，因而对试模 的开孔要求也不同。
6 无论是接触法和非接触法收缩试验均要求混凝土表面 不得有严重的脱模剂污染(自收缩测量可例外),以免影响试 件与外界的湿度交换，影响收缩测试结果。本试验方法测量得 到的实际上是干燥收缩和部分碳化收缩。这种收缩大小与试件 内外水分交换方式有密切关系。而成型试件时采用的机油类憎 水性脱模剂会影响试件与外界的水分交换，故本标准规定不得 使用憎水性脱模剂。规定测试收缩前，试件的养护方式为标准 养护。
8.2.3 本条规定了接触法收缩试验所用仪器设备的要求。
1 规定了收缩测定仪必须有校正用的标准杆，这是获得正 确的收缩测量数据的重要条件。
2 目前专用的混凝土收缩测量仪一般只能测定标距为 540mm 的标准试件(试件本身长度为515mm, 两个测头外露长 度总计为25mm, 所以总标距长为540mm), 但在很多场合下还 必须使用各种形式的非标准试件进行收缩测量，故本试验方法同 时允许使用接触式引伸仪。接触法收缩变形测量装置通常指卧式 收缩测定仪，本标准规定采用精度为0.001mm 的千分表。其他 形式的测量装置，其精度应达到±0.001mm。
8.2.4 本条规定了接触法收缩变形试验程序和步骤。
1 规定收缩试验的标准试验条件为：温度(20±2)℃,相对 湿度为(60±5)%,即要求恒温恒湿。要求放置试件的试件架本 身不能吸水，试件的放置间距不能影响试件与空气的正常水分或 湿度交换。
2 国外标准对收缩试验中测定初始长度读数的龄期规定得 都比较早。如美国 ASTM C157 要求(23±0 .5)h, 日 本JIS A1129 要求24h 初测，英国 BS 标 准BS1881:Part5 要求24h。 欧洲EN 标准草案prEN480-3 要求水中养护3d 后拆模立即测定 初始长度。由于1d 时混凝土强度还非常低，这些标准要求测定 初始读数后仍然要将试件送回水池标准养护，到28d 移入恒温恒 湿室。为了保证24h 拆模时不损伤预埋测头，还规定用特殊构造 的试模及拆除端板的装置。
根据我国目前的情况，以及考虑到有低强度等级的混凝土 (现在混凝土都掺较多的掺合料，早期强度通常不高)、预养温度 不高以及有时候还需要后埋测头等情况，故本标准规定一律在 3d 龄期测定初始长度读数。但混凝土拆模后必须在标准养护室 养护到测定初始读数，否则将会有一部分收缩变形在测定初始读 数以前就已经出现，影响试验的准确性。
由于我国收缩试验初始读数的龄期一直规定为3d, 已经积 累了大量数据，考虑到标准连续性以及历史数据的可比性，本标 准规定初始读数的试验龄期为3d。
本标准规定收缩试验测试时间间隔为1d 、3d 、7d 、14d、 28d 、45d 、60d 、90d 、120d 、150d 、180d 及360d 。其中360d 是本次修订新增加的规定。
3 测量其他条件下收缩值，应按照相应的试验条件进行。 非标准条件养护的试件在恒温室进行收缩试验前，应先预置4h, 再测试初始读数，以保证试件温度与室温基本相同。试件温度与 室温不同，可能影响后续的收缩试验结果。对于从标准养护室取 出来的试件，因其温度与恒温室接近，故不必进行预置，可直接 测量初始读数。
4 随时用标准杆校对仪表的零点，对于获得正确的收缩试 验结果非常重要。
5～7 收缩试验每次放置的位置和方向应一致，以减小试件 放置带来的误差和便于快速测量读数。
8.2.5 本条规定接触法收缩试验结果的计算方法在本质上与非 接触法一样，但计算公式的形式不同。
计算收缩测量值时，应注意试件的测量标距的取值。测量标 距应扣除测头长度，即为测头内侧的净距离。
本标准规定作为相互比较的收缩值，以180d 龄期收缩值为 准。由于一般混凝土试件在360d 后，干燥收缩基本完成，故本 标准规定可以360d 的收缩率值作为终极收缩率值。
9 早期抗裂试验
9.0.1 本条规定了早期抗裂试验方法的适用范围和目的。
原国标GBJ 82-85的收缩试验方法属于测量混凝土自由收 缩的方法，难以直接评价或反映出混凝土的抗裂性能。研究收缩 率的意义通常并不在于收缩数值大小本身，而是为了确定混凝土 收缩对混凝土开裂趋势的影响。约束收缩试验方法实际上是评价 混凝土抗裂性能的试验方法，引入约束收缩试验方法，可以模拟 工程中钢筋限制混凝土的状态，更加贴近工程现场的实际情况。
关于混凝土在约束状态下早期抗裂性能的试验方法，国内外 的研究人员都作了一些研究工作，形成了一系列的方法，综合起 来可以分为三大类：平板法、圆环法及棱柱体法。如美国混凝土 协会ACI-544 推荐的平板法，ICBO 推荐的平板法，美国道路工 程师协会AASHTO 推荐的圆环法，RILEM TC119-TCE推荐的 棱柱体法。本次修订在ICBO 基础上，将其改进，经过试验验证 后，形成了本标准的早期抗裂试验方法，本标准采用刀口诱导开 裂，故可称其为刀口法。该方法操作简单、方便，对开裂敏感性 好，容易达到试验目的。
9.0.2 本条规定了早期抗裂试验方法的装置以及对试件尺寸、 每组试件个数、骨料最大粒径的要求。
1 试件为平板型。因抗裂试件使用的混凝土量较大，试模 占地较多，经过验证试验表明，本方法可重复性好，故规定每组 2个试件即可，当然也可用2个以上的试件进行试验。
2 试验装置可按照本标准规定的尺寸自行设计。市场上已 有定型产品可供选择。加工抗裂试模或者装置，应保证其刚度和 可拆卸性，以保证试验效果，并便于重复使用和维护。
3 试验用风扇以能够连续调节风速为宜。
4 本试验采用三种传感器：温度计、湿度计和风速计。市 场上已有将三种传感器集成在一起的产品。
5～7 规定了裂缝宽度和长度的测量工具有关量程和精度要求。 9.0.3 本条规定了早期抗裂试验的步骤和程序。
1 规定试验宜在恒温恒湿室进行，以保证试验条件一致。 条件不具备时，可在温度、湿度变化不大的大房间内进行试验。
2、3 试件成型制作时需注意混凝土密实性、平整度和试件 厚度，试件太厚和太薄均影响试验结果。
4 实际操作时应注意风扇是否满足规定的风速要求。风速 可采用手持式风速仪进行测定。同时应注意风向要求，以保证试 验条件的一致性。
5 、6 开始测读裂缝的时间统一规定为24h 。从混凝土搅拌 加水开始计算时间，通常24h 后裂缝即发展稳定，变化不大。
由于采用刀口诱导开裂，经过验证试验表明，裂缝基本上为 直线，多数刀口上只有一条裂缝，个别刀口上有两条裂缝， 一般 情况下两条裂缝也基本上处于同一直线上，此时可将两条裂缝的 长度分别测量后相加，折算成一条裂缝的长度。裂缝的宽度以最 大宽度为准。
规定裂缝长度采用钢尺测量，裂缝宽度采用读数显微镜测 量，显微镜放大倍数至少40倍。这种显微镜市场上容易采购， 价格便宜，精度能够满足要求。
7 需要计算的开裂指标有3个，分别为：平均开裂面积、 单位面积裂缝数目、单位面积总开裂面积。
9.0.4 本条规定了早期开裂试验结果计算及处理方法。
1 计算裂缝面积时，裂缝形状是近似按照三角形处理，故 公式中有系数1/2。
2、3 规定了单位面积裂缝条数和单位面积总开裂面积的计 算公式。
4 一般采用单位面积上的总开裂面积来比较和评价混凝土 的早期抗裂性能。
10 受压徐变试验
10.0.1 本条规定受压徐变试验的适用范围和目的。
10.0.2 本条规定了徐变试验仪器设备的有关要求。
1 规定了徐变仪的有关要求。
1) 徐变仪有多种形式。加载能力及稳定性是主要要求。
2) 国内外绝大多数采用弹簧持荷式徐变仪，经长期使 用证明这种形式具有简单、可靠及占地少等优点， 故在标准中予以采用。目前国内采用的弹簧持荷式 徐变仪的具体结构、尺寸、层数有所不同，但只要 构造及制作合理，测试的精度及准确性不会受明显 影响。因此在本标准中不规定具体的构造形式和尺 寸，只是对丝杆及弹簧做了一些规定。随着高强混 凝土的应用，徐变仪的工作荷载范围要求提高。当 需要测试高强度、大尺寸的试件时，徐变仪的工作 荷载范围可能超过800kN。
3)对丝杆及弹簧所提出的要求是为了使徐变仪在整个 试验过程中有较好的持荷及调整能力。为了减少徐 变仪在试验过程中发生应力松弛，要求丝杆的工作 应力尽可能低，弹簧的工作压力不应超过允许极限 荷载的80%。但也不得选用吨位过大的弹簧。如果 加荷时弹簧的压缩变形太小(如20mm 以内),则在 试验过程中试件所产生的变形将会造成很大的应力 损失。弹簧过硬，其调整能力就较差。
4)规定了液压持荷部件的构成。
5)国内一般最多串叠2个试件， ASTM 允许串叠3～5 个试件。按照5个300mm 高的试件串叠计算，并考
139
虑上下两头的垫块高度，上下压板之间的总距离不 得超过1600mm。
2 规定了加荷装置的结构要求。加荷装置一般由加荷架、 油压千斤顶、测力装置等组成。
3 规定了变形测量装置的要求。
变形测量一般以外装式(如带接长杆的千分表)或内埋式的 量测装置为好。便携式的接触式引伸仪对仪器本身、测试人员的 技术水平及测点的安装等都要求较高，使用时应予注意。
变形测量装置的精度要求为1.0×10-⁶,这比 ASTM 、EN、 JIS草案提出的要求高，与水工混凝土试验规程的精度要求基本 相同。原标准所提精度要求为20×10-⁶,与1985年版 RILEM 的标准要求相同。随着应变测试仪器精度的提高，新的精度要求 可以得到满足。
10.0.3 本条规定了受压徐变试验对试件的要求。
1 规定了试件的形状和尺寸。
1)本标准中要求只采用棱柱体试件，这与 ASTM、 EN 、RILEM 、JIS 和 DL/T 均要求或允许采用圆柱 体试件有所不同。国内外标准中一般要求试件截面 尺寸至少为粗骨料最大粒径的3倍，且不小于 100mm。建工行业一般采用100mm×100mm×
400mm 的试件。
2)参考 ASTM C512的规定，当试件叠放时，在每叠 试件端头的试件和压板之间应加装一个辅助性混凝 土垫块，以使得该叠试件的端部约束条件一致。
根据有关研究成果，棱柱体试件承压面约束区为距离端面 a/2 的范围 (a 为试件边长),故规定试件长度应比测量标距长 出一个截面边长。
2 规定了试件的数量要求。
1)规定要同时制作至少3种试件：抗压试件、徐变试 件、收缩试件，分别供确定荷载大小、测定徐变变
形和测定收缩变形之用。
2)规定收缩试件应安装有与徐变试件相同的变形测量 装置，确保测量精度相同。
3 规定了制备试件的要求。
1)徐变试件受压面之间的平行度及受压面与纵向表面 的垂直度对试件加载时的对中有明显影响，为此需 重视试模选择、成型、试件后处理等有关环节。
2)规定了角度公差。
3)规定了外装式应变测量装置对试件和试模的要求。
4 规定了试件养护和存放方式。
1)规定三种试件在相同条件下进行养护，使三种试件 条件一致。
2)～5)原规程只规定了恒温恒湿(标准环境)这一种 试件养护和存放方式，国外标准一般给出2～4 种方式，《水工混凝土试验规程》(SL 352和 DL/T5150) 规定只采用基本徐变养护方式 (绝湿徐变),因为水工混凝土大多为大体积混 凝土，内部接近绝湿状态。本标准规定了四种 养护和存放方式：标准环境、绝湿环境、特定 温度环境和其他条件。
对于在3d 龄期加载的试件，标养时间为3d。对于在7d 以 上龄期加载的试件，标养时间均为7d, 其他时间都放在温度为 (20±2)℃,湿度为(60±5) %的环境中待试。
10.0.4 本条规定了受压徐变试验的程序和步骤。
1 规定了加荷龄期。
原标准中要求的加荷龄期为7d 、14d 、28d 、90d,ASTM 标 准中要求的加荷龄期为2d 、7d 、28d 、90d 和360d, 水工混凝土 试验规程的要求与ASTM 相近。由于近年来桥梁工程施加预应 力的时间多为(3～5) d, 建筑施工中拆模龄期也较1980年代时 提前，故宜增加一组早龄期加载的试件(14d)。
2 规定了受压徐变试验的操作步骤和程序。
1)、2)规定了徐变试件安装的准备工作。需要施加的 徐变应力大小由棱柱体试件的抗压强度决定， 故在徐变试件加载前，应先取得棱柱体抗压强 度数据。
3)原标准未要求覆盖参比用收缩试件的端部，本次修 订参考 ASTM C512-2002规定，增加了该项要求， 以防止收缩试件端部失去水分。
4)徐变试验加载过程中的荷载对中是整个试验过程的 关键。如果对中所用时间太长或反复加卸荷的次数 过多，都会使一部分徐变变形在测定初始变形值之 前就发生，这对徐变变形的测值，尤其对早期徐变 测值影响很大，还会导致徐变系数偏小。为了减少 这部分变形损失，本标准在相当于棱柱体或圆柱体 抗压强度的8%的低应力情况下对中，可将加载过程 中产生的徐变变形控制在仪表的误差范围内。荷载 到达徐变应力后虽然试件两个对侧的变形读数可能 有差别，但其读数平均值基本不受两边受力不匀的 影响。
5)与国内外标准相比，原标准规定的观测频率最低， 尤其是在第一周内和半年以后，其他标准一般要求 第一周内每天读1次数，半年以后仍然每月至少读 1～2次数。考虑到实际可操作性，保留了原标准规 定的观测频次，但增加了270d 龄期测量读数的 要求。
6)测量徐变试件变形时，应同时测读收缩试件的变形， 计算徐变参数时需要用到收缩变形值。
7)在进行试验设计和徐变仪选用时，应尽量考虑在整 个试验过程中使荷载的损失小于规定的允许值。采 用弹簧式徐变仪时，荷载的校核和补足可按以下步
骤进行：先记下螺母的初始位置，用千斤顶加荷至 75%徐变荷载，松开三个螺母，加荷到100%徐变荷 载，此时，如果左右两表读数之和与校核前测得的 读数相差不超过规定数值，可把三个螺母拧回原位， 使上压板保持原有的位置；如校核结果荷载有较大 的变化，则应在千斤顶保持100%徐变荷载的状态 下，把三个螺母拧紧同样的角度，使上压板平衡向 下压紧，松开千斤顶，检查千斤顶松开前后试件左 右两表读数之和是否有显著差异，如差异过大，则 应再次加压，调整螺母拧紧的程度。
随着现代混凝土强度等级的提高、徐变的减小，徐变试验过 程中荷载的补足问题与以前相比没有那么麻烦，对于C50 以上 的混凝土，当徐变试验时间在一年左右时， 一般不需要补足 荷 载 。
10.0.5 规定了徐变试验结果计算及处理方法。
徐变试验通常会获得3个测试指标，徐变应变、徐变度和徐 变系数。计算时应注意3个指标的数量单位。徐变应变、收缩率 和初始应变等均精确到0.001mm/m, 即1.0×10-⁶。
11 碳 化 试 验
11.0.1 本条规定了碳化试验方法的适用范围和目的。
混凝土抗碳化能力是耐久性的一个重要指标，尤其在评定大 气条件下混凝土对钢筋的保护作用(混凝土的护筋性能)时起着 关键作用。本标准规定的试验方法、步骤及参数是目前我国有关 单位最常用的。
11.0.2 本条规定了碳化试验对试件的要求。
1 过去用立方体试件进行碳化试验，每个试件只能使用一 次。现在不少单位都采用棱柱体试件。棱柱体试件碳化试验到一 定龄期时从一端劈开试件测定碳化深度，然后用石蜡封头后还可 以继续进行碳化试验。这样，由于在同一个试件上测量得到各龄 期的碳化深度值，消除了因试件不同而形成的误差。
2 实际操作时立方体试件使用更方便，更容易得到，所以 本标准规定也容许使用立方体试件，但因立方体试件只能使用一 次，故其数量应该按照试验要求予以增加。
3 本标准规定，试件一般应在28d 龄期进行碳化，但是掺 粉煤灰等掺合料的混凝土水化比较慢，特别是大掺量掺合料混凝 土水化更慢，如在28d 就进行强制碳化，则混凝土掺合料后期的 水化效果在很大程度上被排除，影响了对粉煤灰等掺合料的正确 评价，在这种情况下，碳化试验宜在较长的养护期后进行。
4 碳化试验后混凝土断面上碳化层的界限是很不规则的， 甚至是犬牙交错的，为了防止测量过程中人为因素的影响，标准 规定在试验前即应画线，画线平行于试件长度方向，间距为 10mm, 以定出测点位置，碳化到规定龄期破型后就按照预定的 测点测量碳化深度。
11.0.3 碳化试验设备与原标准规定基本一致。目前市场上已经
有较成熟的碳化试验设备，而且我国已经有碳化试验设备的产品 标准《混凝土碳化试验箱》JG/T247。
11.0.4 本条规定了碳化试验的步骤和程序。
1 试件在碳化箱内放置应有一定间距，保证各试件的暴露 面的碳化条件 一 致。
2 本标准采用在(20±3)%浓度的二氧化碳介质中进行快速 碳化试验。其理由是：
1)在(20±3)%浓度下混凝土的碳化速度，基本上保 持自然碳化相同的规律，即x=a√t 的关系。如浓度 过高(如达到50%)则早期碳化速度很快，7d 后速 度明显减慢，碳化达到稳定。如浓度过低，如国外 采用(1～4)%左右的浓度，这种情况与实际比较接 近，但是碳化速度太慢，试验效率低。
2)在(20±3)%浓度下碳化28d, 大致相当于在自然环 境中50年的碳化深度，与一般耐久性的要求相 符合 。
碳化试验时，湿度对碳化速度有直接影响。湿度太高，混凝 土中部分毛细孔被自由水所充满，二氧化碳不易渗入，因此试验 中采用比较低的湿度条件。但是，混凝土的碳化过程是一个析湿 的过程：
Ca(OH)₂+CO₂→CaCO₃+H₂O (9)
尤其在碳化的前几天，析出的水分较多。因此要求试件在进 人碳化箱前应在60℃下烘干48h, 以利于前几天箱内的湿度 控制。
本标准规定的碳化试验的温度条件为(20±2)℃,比原标准 规定的(20士5)℃要严格。由于温度对混凝土碳化速度有很大影 响，温度高，碳化速度快。目前的碳化试验设备可以满足该温度 要求。
3 由于温度、湿度和二氧化碳的浓度条件对碳化结果影响 很大，故本标准规定应经常监测碳化试验设备的温度、湿度和二
氧化碳浓度的变化情况。目前的碳化设备可自动调节温度和二氧 化碳浓度等条件，但对湿度条件还应进行人工干预。目前一般采 用硅胶做干燥剂来控制湿度，也可以采用其他更好的方式来控制 湿 度 。
4 规定了不同形状和尺寸试件的碳化深度检查方法。碳化 试验一般在碳化进行到3d 、7d 、14d 、28d 龄期时测量试件的碳 化深度。试件破型可根据条件采用劈裂法和干锯法。
5 碳化深度一般采用1%酚酞酒精溶液做指示剂来测定。 酚酞指示剂与未碳化的混凝土碱性孔溶液反应变成红色，测量靠 近边缘不变色部分的深度即为碳化深度。
11.0.5 本条规定了碳化试验结果计算和处理方法。
1 碳化试验结果常用两个指标来表示，即平均碳化深度和 碳化速度系数。碳化速度系数实际上只代表在该试验条件下的碳 化速度与时间的平方根关系式中的系数，从数量上等于一天的碳 化深度，由于这个系数实际使用价值不高，而且计算准确性也 差，不如直接用28d 的碳化深度来表示比较直观，因此，在本标 准中只考虑一种表达形式，即碳化深度。
测量时一般可选取8～9个测点进行测量，取各测点碳化深 度的平均值作为该试件碳化深度测定值。
2 规定以碳化进行到28d 的碳化深度结果作为比较基准。 以3个试件碳化深度平均值作为该组混凝土试件碳化深度的测定 值，用于对比各种混凝土的抗碳化能力以及对钢筋的保护作用。
3 规定应按照不同龄期的碳化深度绘制碳化深度与时间的 关系曲线，用于反映碳化的发展规律。
12 混凝土中钢筋锈蚀试验
12.0.1 本条规定了混凝土中钢筋锈蚀试验的适用范围和目的。
本标准只规定了一种测量混凝土中钢筋锈蚀的试验方法，即 直接破型测量钢筋质量损失的方法。本试验方法适合于大气条件 下钢筋的锈蚀试验，以对比不同混凝土对钢筋的保护作用。不适 用于含氯离子等侵蚀性介质环境条件下钢筋锈蚀试验。
我国常用的钢筋锈蚀测量方法有两种：一是直接测量被检钢 筋的锈蚀面积及失重情况；二是测量钢筋在电化学过程中的极化 程度，并根据所测量得到的极化曲线来判别钢筋有无锈蚀情况。 鉴于后者只适用于溶液及水泥砂浆(未硬化或已硬化)中钢筋锈 蚀的定性检验。混凝土中钢筋锈蚀的极化试验虽然做过一些尝 试，尚需要进一步完善和改进，故本标准只采用破型直接检验钢 筋质量损失的试验方法。
12.0.2 本条规定了试件的制作和处理要求。
1 规定了钢筋锈蚀试验的试件尺寸和数量。
2 规定了钢筋锈蚀试验用钢筋的规格、尺寸、数量及处理 方式。由于锈蚀产物的质量与钢筋本身质量相比较小，故称量时 应非常小心，称量仪器的精度至少应达到0.001g。
3 制作试件时钢筋的定位非常重要，钢筋定位不准确，则 试验结果不准确，因此实际操作时应小心谨慎。同时保持钢筋干 净不被污染也非常重要。钢筋一旦被污染，将影响锈蚀速率，得 到的试验结果就不准确。
4 试件成型后一般经过三个步骤的处理： 一是在成型室养 护24h 后拆模；二是拆模后在端部刷毛，涂上不小于20mm 厚 的保护层砂浆；三是涂上保护层砂浆后的试件要经过潮湿养护 24h 后再移入标准养护室继续养护至28d 龄期。要求端部砂浆的
水灰比小于试件混凝土的水灰比，以保证其护筋和密封性能。
12.0.3 本条规定了混凝土中钢筋锈蚀试验有关设备和装置的 要求 。
1 由于本试验方法主要针对碳化引起的钢筋锈蚀，因此试 件应先经过碳化。碳化所用的设备与混凝土碳化试验所用的设备 完全相同。
2 规定了钢筋定位板的材质、尺寸等要求。
3 称量设备最好是电子秤，其操作较方便。
12.0.4 本条规定了混凝土中钢筋锈蚀试验的步骤和程序。
1 鉴于碳化是引起钢筋锈蚀的主要因素之一，一般混凝土 在未碳化前能很好地保护钢筋。只有碳化达到钢筋表面以后，钢 筋才开始锈蚀。为了在钢筋锈蚀试验中考虑这一重要影响，本标 准规定钢筋锈蚀试件首先应经过28d 碳化处理，也即大概相当于 自然放置50年，再进行锈蚀试验。
2 钢筋锈蚀的加速锈蚀方法是一个比较关键的问题。我国 曾经试验过多种加速钢筋锈蚀的方法，并认为用干湿循环法比较 简单方便，但在近几年的实践中，发现干湿循环法也有不少缺 点，其中：
1)加热干燥时烘箱的损坏率太高，如采用常温干燥则 周期太长；
2)干湿循环本身对混凝土也是一个严峻的考验，有时 候会出现顺钢筋位置的纵向裂缝，此时混凝土失去 对钢筋的保护作用，试验只能作废；
3)在浸泡过程中往往会使混凝土中一些易溶成分渗出 (例如氯离子),这就影响了测试的准确性。
因此有些单位建议改用标准养护代替干湿循环，这样可以节 省劳动力，并有利于保持试验条件的一致性。由于标准养护条件 下钢筋锈蚀的发展比干湿循环的要慢(根据一些单位的反映试验 周期需要延长一倍),因此本标准规定标养56d 后破型查锈。由 于混凝土在饱水情况下氧气不易渗入，钢筋锈蚀的速度反而会降
低，因此规定试件在标准养护室内应避免直接淋水，放置试件的 格架应带有顶棚以阻挡养护水喷在试件上。
3 由于测量钢筋锈蚀程度采用酸洗的方法，而酸对未锈蚀 的钢筋也会有一定破坏，为了避免酸洗本身带来的影响，本次修 订时增加了用相同材质的未锈蚀钢筋来作为基准校正。
12.0.5 本条规定了试验结果的计算和处理方法。
钢筋锈蚀的试验结果有多种表示方法，本标准仅采用钢筋失 重率作为表达指标。钢筋锈蚀面积表达法在锈蚀不大时很难分清 锈蚀和未锈蚀的界限，而锈蚀严重时，却又不能反映它们程度上 的差别，因此本标准未将锈蚀面积作为钢筋锈蚀的指标。
本标准对钢筋锈蚀失重率试验结果计算公式进行了修正。增 加了测量基准校正钢筋质量的程序，以补偿因酸洗造成对钢筋未 锈蚀部分的质量损失。
13 抗压疲劳变形试验
13.0.1 本条规定了抗压疲劳变形试验的适用范围和目的。
混凝土的抗压疲劳性能是混凝土的一项重要性质，但如何正 确评价就成为一个难题。原有的疲劳试验方法 (GBJ 82-85)采 用混凝土的抗压疲劳强度来评价混凝土的疲劳性能。在中国铁道 科学研究院等单位长期的试验过程中发现，该方法存在一定的缺 陷，因此在此次修订时进行了改进。
在重复荷载作用下混凝土的纵向变形的变化规律可分为三个 阶段，如图1所示。图中横坐标为重复荷载循环次数N, 纵坐标 为纵向应变ε。在第一阶段开始时，混凝土的纵向总应变发展较 快，随后其增长速率逐渐降低，当纵向应变达到emx时，第一阶 段结束。第一阶段大约占总疲劳寿命的10%左右。在第二阶段， 混凝土的纵向总应变增长速率基本为一定值，混凝土的纵向总应
图 1 纵向应变随荷载重复次数的变化规律
变及纵向残余应变随荷载重复次数的增加基本呈线性规律变化， 这一阶段占总疲劳寿命的75%左右。进入第三阶段后，混凝土 的纵向总应变及残余应变发展很快，混凝土进入失稳破坏。我们 称第三阶段开始时的混凝土纵向应变为混凝土失稳临界应变，以 符号E 表示。这一阶段大约占混凝土总疲劳寿命的15%左右。
混凝土在重复荷载作用下，内部微裂缝和损伤的发展也可分 为三个相应的阶段。第一阶段为混凝土内部微裂缝形成阶段。由 于混凝土内部的薄弱环节存在，在这一阶段中，随着荷载重复次 数的增加，在水泥和粗骨料结合处及水泥砂浆内部薄弱区迅速产 生大量微裂缝，这表现在开始几周荷载重复时，混凝土的纵向残 余变形和总变形发展较迅速，但随着重复次数的进一步增加，每 周荷载循环形成的新裂缝的数目在逐渐减少，混凝土内部薄弱区 域形成微裂缝的过程已趋近于完成。这些已形成的微裂缝由于遇 到其他骨料和水泥石的约束，不能迅速发展，在宏观上表现为混 凝土应变增长速率逐渐降低。当混凝土内部应力高度集中的薄弱 区域和微裂缝形成基本完成后，混凝土的疲劳损伤进入占疲劳寿 命绝大部分的损伤发展的第二阶段，即线性损伤随荷载重复次数 的增加而线性增加。在此阶段，已形成的裂缝处于稳定扩展阶 段。此时的线性累积损伤主要是在水泥砂浆中形成新的微裂缝中 的累积。随损伤累积的增长，水泥砂浆的断裂韧度不断降低，当 损伤达到一定程度后，这些微裂缝达到临界状态，从而导致裂缝 的不稳定扩展，使疲劳损伤进入迅速增加的第三阶段。在这一损 伤阶段，混凝土的超声波传播速度急剧降低，波幅急剧衰减，试 件表面可以见到明显裂缝。
根据以上分析可知，混凝土的疲劳破坏是由于骨料和砂浆间 的粘结裂缝和砂浆内部的微裂缝贯穿而形成连续的、不稳定的裂 缝而引起的，这与混凝土的静载破坏机理是一致的。Wittmann 和 Zaitsea 认为，对于给定材料，当该材料内部的裂缝长度达到 临界长度后，这一裂缝将发生不稳定扩展，而和所施加的荷载种 类和荷载历程无关。根据这一观点，可以认为，对混凝土材料而
言，当混凝土内部裂缝发生不稳定扩展时，该裂缝的临界长度是 一定的。这一临界长度取决于混凝土材料的性质。因此，当内部 裂缝不稳定扩展时，由这些微裂缝导致的混凝土纵向应变是相同 的，是混凝土的材料常数，和加载历史无关，即混凝土疲劳破坏 时混凝土的纵向应变是相同的。混凝土疲劳破坏试验结果充分证 明了这一结论的正确性。
由于混凝土内部裂缝失稳扩展时的裂缝临界长度及此时的混 凝土纵向总应变和加载历史无关，对一次加载而言，超过裂缝临 界长度和纵向总应变后，混凝土的纵向总应变迅速增加。对疲劳 破坏而言，当超过这一数值后，随荷载作用次数的增加，混凝土 纵向应变急剧增加，试件表面可见明显的沿加载方向的纵向裂 缝，试件很快发生破坏，所以我们可以取裂缝失稳扩展时的临界 裂缝长度或此时混凝土的纵向总应变作为判断混凝土破坏的疲劳 破坏准则。由于裂缝失稳扩展时的临界裂缝长度较难确定，故取 失稳扩展时混凝土的纵向总应变作为混凝土的疲劳破坏准则。这 一结论和Jan.Ove.Holmen 给出的“可以利用混凝土极限应变作 为混凝土的疲劳破坏准则”是一致的。
基于上述论述，铁道科学研究院提出了以混凝土轴心受压重 复应力下的混凝土纵向疲劳变形增量达到0.4f./E 。 作为混凝土 疲劳失效的判据，其中f。为混凝土的静载轴心抗压强度，E。为 混凝土的原点切线弹性模量。
虽然可采用测量极限应变从而得到混凝土的极限疲劳性能， 但由于疲劳变形增量限值的取值目前尚未有统一的认识，因此在 本标准中不作规定，仅提供一种测量混凝土疲劳变形的方法，为 今后进一步完善该方法提供数据。
13.0.2 本条规定了抗压疲劳变形试验的有关设备要求。
1、2 疲劳试验机与原标准规定相同。
3 由于本次修订后的疲劳试验从测试抗压疲劳强度改为测 试抗压疲劳变形，因此，试验设备除了疲劳试验机外，增加了变 形测量装置。变形测量装置要求在疲劳试验过程中具有较好的
精度 。
13.0.3 本条规定了疲劳试验应采用6个试件为一组，其中3个 做变形试验，另外3个做轴心抗压强度。原标准规定测试疲劳抗 压强度时规定用9个试件，其中3个做抗压强度试验，另外6个 做抗压疲劳试验。由于测试指标和测试方法已经改变，试验过程 已经不像抗压疲劳强度那样需要逐个进行初试，所以试件数量也 可减少了。
13.0.4 本条规定了抗压疲劳变形试验步骤和程序。
1 由于疲劳试验所持续的时间较长，为了减少第一个进行 试验的试件与最后一个进行试验的试件因试验开始时间不同引起 试验误差，标准规定试件应在室温(20±5)℃下存放3个月龄期 才开始进行试验(不要求在标准养护室继续存放)。
2 用3块试件先确定轴心抗压强度，作为抗压疲劳变形试 验确定荷载的基准。注意测轴心抗压强度时，试件龄期为3 个月。
3 疲劳变形试验的试件对中很重要，实际操作时需仔细。 因为疲劳试验与静力试验不同，试件内部应力调整能力比较低， 因此在进行疲劳变形试验时要求对试件进行物理对中(受力情况 下进行对中)。原标准采用一次对中的方式，本次修订改成两次 对中，以保证对中效果。
4 规定了抗压疲劳变形试验的脉冲频率、上下限应力。
在等幅应力循环次数为2×10⁶时，对于疲劳试验的上下限 应力，不同的国家和标准作出了不同的规定，铁道科学研究院在 其研究的基础上提出了相应的混凝土应力上下限水平，如表5 所示。
表 5 在应力下限不同时不同文献中对混凝土应力上限水平的规定
设计规范或文献 混凝土应力下限水平(omin/fe)
0 0.1 0.2 0.3 0.4 0.5
铁道科学研究院建议 0.62 0.66 0.70 0.73 0.77 0.81
续表5
设计规范或文献 混凝土应力下限水平(cm./f.)
0 0.1 0.2 0.3 0.4 0.5
美国ACI215委员会建议 0.55 0.58 0.61 0.64 0.66 0.70
前苏联cHan2、05、03规定 0.63 0.65 0.68 0.72 0.74 0.76
文献1(日本) 0.57 0.64 0.69 0.74 0.79 0.83
文献2(日本) 0.63 0.67 0.70 0.74 0.76 0.81
我国原TJ 10-74规定 0.55 0.56 0.62 0.68 0.74 0.79
从表可以看出，各设计规范和文献中提出的混凝土应力上下 限水平差别并不大，本标准的修订采用了铁道科学研究院建议的 值，即疲劳的上限应力取0.66f, 下限应力取0.1f. (其中f 表 示混凝土的轴心抗压强度)。在有特殊要求时，上限应力和下限 应力可根据要求按表选定。
5 为了简化试验，本标准取一种疲劳循环次数(200万次) 作为试验的基础。这与钢筋混凝土设计规范疲劳折减系数的取值 原则基本上是一致的，也和目前钢材疲劳试验所采用的循环次数 相同。
虽然200万次疲劳试验对混凝土来说可能没有达到稳定，且 以后随着疲劳次数的增加其变形还会增加，但增加的幅度减慢 了。虽然有些设计规范中还要求疲劳次数有更高的性能指标(如 700万次),但要做一个700万次的疲劳试验需要试验机不断地 运行20d 左右，试验周期太长，不宜作为试验的基础。而200万 次试验，大概需要试验机连续运行6d 左 右 。
13.0.5 本条规定了抗压疲劳变形试验结果的计算和处理方法。
14 抗硫酸盐侵蚀试验
14.0.1 本条规定了抗硫酸盐侵蚀试验方法的适用范围、目的和 评价指标。
混凝土在硫酸盐环境中，同时耦合干湿循环条件的实际环境 经常遇到，硫酸盐侵蚀再耦合干湿循环条件对混凝土的损伤速度 较快，故规定本试验方法适用于处于干湿循环环境中遭受硫酸盐 侵蚀的混凝土抗硫酸盐侵蚀试验，尤其适用于强度等级较高的混 凝土抗硫酸盐侵蚀试验。评价指标为抗硫酸盐等级(最大干湿循 环次数),符号采用汉语拼音的首字母KS 来表示。
14.0.2 本条规定了抗硫酸盐侵蚀试验所用的试件要求。
1 尺寸为100mm×100mm×100mm 的立方体混凝土试件 可以测量抗压强度指标，尺寸为100mm×100mm×400mm 的棱 柱体试件可以测量抗折强度指标，虽然在硫酸盐侵蚀试验中，抗 折强度指标比抗压强度指标敏感，但抗压强度指标对结构受力计 算和设计更有意义，且抗折强度试验结果离散性大，试验误差 大，设备要求较高，操作不便，故本标准规定采用尺寸为 100mm×100mm×100mm 的立方体混凝土试件来进行抗硫酸盐 侵蚀试验。
2 规定了混凝土取样、试件的制作和养护要求。
3 试件的数量应根据设计的抗硫酸盐等级来选择。
14.0.3 本条规定了抗硫酸盐侵蚀试验设备和试剂的有关要求。
1 国内用于硫酸盐侵蚀试验的干湿循环试验设备已经开发 成功，经过试验验证表明其性能稳定，能够节省人力，减轻劳动 强度，试验结果可靠，故本标准规定优先采用能够自动进行干湿 循环的设备。
2 考虑到有些单位进行抗硫酸盐侵蚀试验的试验量可能不
大，故本标准规定也可以采用一般的烘箱进行非自动干湿循环试 验。27L 溶液一般可供3组试件试验。
3 规定了抗硫酸盐侵蚀试验需要的试剂的要求。 14.0.4 本条规定了抗硫酸盐侵蚀试验步骤和程序。
1 抗硫酸盐侵蚀试验的龄期规定为28d。设计另有要求时 按照设计规定龄期进行试验。由于混凝土掺入粉煤灰等掺合料 后，混凝土抗硫酸盐侵蚀能力一般都会有所提高，而掺合料发挥 作用通常需要较长龄期，因此对于掺人较大量掺合料的混凝土， 其抗硫酸盐侵蚀试验的龄期可在56d 进行。
因试件为标准养护，试件内含水率通常较高，需要先进行干 燥才能进行抗硫酸盐侵蚀试验。干燥的时间规定为48h。干燥温 度以能够去除大部分毛细水分为原则。温度太高，则损伤试件或 者去除了部分结合水，温度太低则速度慢、不能去除大部分毛细 水分、且试验效率低。本标准规定干燥温度为(80士5)℃。
2 试件在干湿循环试验设备中应有一定间距，保证试件各 表面能够有充足的溶液浸泡。
3、4 试件浸泡、放入溶液、排出溶液的总时间为16h。本 标准规定试验过程中应定期(一般为15个循环)测试一次溶液 的 pH 值，始终维持溶液的 pH 值在6～8之间。这是因为刚开 始试验时，试件中渗出物质较多，可能引起溶液pH 值变化，影 响试验结果。在后期，试件中的物质与溶液中物质处于平衡状 态，溶液pH 值变化较小，故试验初期应经常检查溶液的 pH 值，后期检查的间隔时间可以较长。溶液的 pH 值可以采用 1mol/L 的 H₂SO₄ 溶液进行调节。
由于定期检测溶液的pH 值操作比较麻烦，做相对比较试验 时也可以不检测溶液的pH 值，而是采取定期(通常为1个月) 更换溶液的方法，保持溶液中的硫酸盐浓度维持基本不变。国内 研究表明，这样做对试验结果影响不大。
5 、6 规定了试件烘干温度为(80±5)℃,烘干时间为6h, 冷却时间为2h, 烘干和冷却总时间共8h。
7 一个干湿循环的总时间为(24±2)h。这样便于计算时间 和安排试验。
8 规定应按照设计需要或者表14.0.2要求进行中间检查和 测试。
9 规定了抗硫酸盐侵蚀试验结束的三个条件：抗压强度耐 蚀系数达到75%、干湿循环试验达到150次或者达到设计规定 的指标。三个指标只要有一个达到即可结束试验。
大量试验研究结果表明，当抗压强度耐蚀系数低于75%, 混凝土遭受硫酸盐侵蚀损伤就比较严重了。当干湿循环次数达到 150次时，如果各种指标均表明混凝土硫酸盐抗侵蚀能力较好， 则可以停止试验。验证试验表明，混凝土在硫酸盐溶液中进行干 湿循环试验时，多数情况下试件的质量是增加的，即使质量减 少，也很难达到5%的质量损失率要求，因此本标准未采纳其他 标准和资料中推荐的质量损失率和质量耐蚀系数指标。
14.0.5 本条规定了抗硫酸盐侵蚀试验结果的计算和处理方法。
15 碱-骨料反应试验
15.0.1 本条规定了碱-骨料反应试验方法目的和适用范围。
本方法主要参考加拿大《Test Method for Potential Expan- sive of Cement-aggregate Combination(Concrete Prism Expan- sion Method)》CAN/CSA-A23.2-14A:2004方法编写而成。也 参考了欧洲材料与结构试验联合会 (RILEM) 下属的碱-骨料反 应与预防委员会 (TC 191 ARP) 提出的混凝土棱柱体试验法 (AAR-3), 适用于检测骨料的碱活性。试验中把混凝土棱柱体 在温暖潮湿的环境中养护12个月，以此种严酷条件激发骨料潜 在的碱-骨料反应 (Alkali-Aggregate Reacting,AAR) 活性。我 国《水工混凝土试验规程》SL 352-2006中的碱-骨料反应(混 凝土棱柱体法)也是根据相同的加拿大标准来制定的(版本不同 而 已 ) 。
鉴于碱-骨料反应病害对混凝土耐久性的深重影响，以及 《普通混凝土用砂、石质量及检验方法标准》中为预防碱-骨料病 害已列入“砂浆长度法”、“快速砂浆棒法”和“岩石柱法”等检 测骨料碱活性的方法，在《普通混凝土长期性能与耐久性试验方 法标准》中有必要列入“混凝土棱柱体法”,即用混凝土试件检 测骨料碱活性的方法，以进一步完善我国检测混凝土骨料碱活性 的试验方法系列，有利于更好地预防混凝土碱-骨料反应病害。
碱-骨料反应已给世界许多国家造成了重大损失，经验教训 告诉我们：对付碱-骨料反应重在预防。若等工程结构出现AAR 病害再去治理，往往难以处理，且花费巨大。
从国内各部门的标准中已看出，从原来只有骨料活性的鉴定 标准，向前发展了一个层次，出现了评价掺合料抑制碱-硅反应 的试验方法标准，这有非常现实的意义，因我国活性骨料分布很
广，而工程建设量在很长一个时期内将保持世界第一的规模，将 来不可避免地会把活性骨料(或潜在活性骨料)用于工程建设， 如何评价抑制AAR 的措施具有重要意义。目前我国结合一些重 大工程刚开始这方面的工作。从国际水平看，应向更高一层的标 准看齐，即着眼于建立预防AAR 的综合体系，并制订相应的试 验方法标准。
现在修订GBJ 82-85, 加入了有关碱-骨料反应的混凝土试 验方法，以推动以下三方面的工作：
(1)提高AAR 试验水平。如前所述，过去我们的工作偏重 于砂浆棒法试验(20世纪末以前主要是40℃的传统砂浆棒法， 之后是80℃的快速砂浆棒法),与工程实际情况中间差一环：混 凝土棱柱体试验。目前我国用此方法做出的试验数据极少，仅在 某些大工程，如三峡大坝检测骨料活性时应用了此方法与其他方 法对比。而目前国际上的测长试验，首先看有没有混凝土试验数 据，若没有再考虑砂浆棒试验法的结果，因为前者与工程实际最 为接近。我国幅员辽阔，骨料情况复杂，理应尽快建立各地骨料 的混凝土棱柱体膨胀数据，避免单纯使用砂浆棒法可能带来的不 良后果，重蹈发达国家覆辙。
(2)为建立预防AAR 综合体系打好试验基础。从判断骨料 碱活性的试验方法，到判断工程是否发生有害碱-骨料反应，都 应使用混凝土棱柱体法，这是国外的一致趋势。我国目前一些评 价掺合料抑制AAR 的试验标准，多以快速砂浆棒法为主，还有 小混凝土柱法，与国际上公认的棱柱体法缺乏可比性。况且抑制 AAR 的方法还有限制碱含量、使用特种外加剂等，若仅用快速 砂浆棒法，不易科学评价其效果。今后无论检测骨料活性，还是 判断某一工程是否存在AAR 风险，除参照既有标准进行试验 外，均应大量进行混凝土棱柱体试验。
(3)完善我国混凝土长期性能和耐久性能的试验方法体系。 作为长期性能和耐久性能试验，国外的混凝土棱柱体试验一般 1～2年，有的长达10年以上，这些数据为工程决策提供了宝贵
参考依据。我国一些重大工程，如跨海公路桥梁、高速铁路桥 梁、大坝等，已提出使用寿命100年的要求。若仅使用2～4周 的砂浆棒试验评价AAR 风险显然是不够的，必须针对实际工程 的混凝土配合比，及早进行长期的混凝土试验，为评价长期的 AAR 风险提供可靠依据。
本次标准修订时引入的混凝土碱-骨料反应试验方法主要通 过检测在规定的时间、湿度和温度条件下，混凝土棱柱体由于 碱-骨料反应引起的长度变化，该法可用来评价粗骨料或者细骨 料或者粗细混合骨料的潜在膨胀活性。也可以用来评价辅助胶凝 材料(即掺合料)或含锂掺合料对碱-硅反应的抑制效果(但需 要进行为期2年的试验)。由于本试验方法采用的是混凝土试件， 故将其归入混凝土耐久性试验方法。
使用本方法时，应注意区分碱-骨料反应引起的膨胀和其他 原因引起的膨胀，这些原因可能有(但不限于)以下几种：
1 骨料中存在诸如黄铁矿、磁黄铁矿和白铁矿等，这些矿 物可能会氧化并水化后伴随膨胀发生，或者同时产生硫酸盐，引 发硫酸盐对水泥浆体或者混凝土的破坏。
2 骨料中存在诸如石膏的硫酸盐，引发硫酸盐对水泥浆体 或者混凝土的破坏。
3 水泥或者骨料中存在游离氧化钙或者氧化镁，其可能不 断水化或者碳化伴随发生膨胀，导致水泥浆或者混凝土的破坏。 钢渣中存在游离氧化钙和氧化镁，其他骨料中也可能存在。
但使用本方法判断骨料具有潜在碱活性时，应进行其他补充 试验以确定该膨胀确实由碱-骨料活性所致。补充试验可以在试 验完毕后通过对混凝土试件进行岩相分析检测，以确定是否有已 知的活性组分存在。
15.0.2 本条规定了混凝土碱-骨料反应试验需要的仪器设备。
1 规定了筛孔的公称直径。
2 规定了称量设备的要求。
3 原加拿大标准规定的试件长度可以在(275～405) mm
之间变化，为简化和统一标准起见，本标准统一规定试件长度 为275mm。
4 加工的测头应采用不锈金属制作，以能重复使用，测头 (埋钉)是重要部件，应与试模高度匹配。
5 规定了测长仪的量程和精度。
6 规定了养护盒的要求。市场上已经有将养护盒和养护箱 做成一体的碱-骨料反应试验设备。这类设备可以满足本标准提 出的有关试验要求。
15.0.3 本条规定了碱-骨料反应试验步骤和程序。
1 规定了制备试件所用原材料的要求。
1) 规定了所用水泥应是高碱水泥，我国北方地区许多 水泥碱含量超过0.6%,但不一定到0.9%,可选取 一些碱含量较高的厂家生产的水泥，并需用NaOH 调整碱含量至1.25%,主要目的是激发和加速可能 的 AAR 反应，这并非针对现场情况。由于碱含量为 0.9%的水泥不一定在每个地方都能够找到，故规定 为“宜”采用碱含量为0.9%的水泥，允许有一定 选 择 。
将水泥碱含量从0.9%调整到1.25%的计算实例如下：
因单方混凝土水泥用量为420kg/m³, 则混凝土中的碱含量 为420×0.9%=3.78kg;
混凝土中需要达到的碱含量为：420×1.25%=5.25 kg;
二者的差1.47kg 即为应该加到拌合水中的碱含量(以当量 计)。
将 Na₂O 转化为NaOH 的因子计算：Na₂O+H₂O=2NaOH
分子量：Na₂O=61.98,NaOH=39.997;
则转换因子为2×39.997/61.98=1.291
需要增加的NaOH 为1.47×1.291=1.898kg/m³。
2) 原加拿大标准 CAN/CSA23.2-14A 规定试验用粗骨 料由粒径为(20～14)mm 、(14～10)mm 和
(10～5)mm 的骨料按照相同的质量比例组成。而我 国水利标准《水工混凝土试验规程》SL 352-2006 规定的筛孔直径分别为20mm 、15mm 、10mm 、 5mm。但根据新修订的《普通混凝土用砂、石质量 及检验方法标准》JGJ 52-2006, 砂石筛已经由圆孔 筛改成方孔筛，因此严格说来就没有“孔径”一词 了。但为了保持标准延续性，修订的标准保留了筛 孔的“公称直径”说法。砂筛的公称直径分别为 5.00mm 、 2.50mm 、 1.25mm 、 630μm 、 315μm、 160μm 、80μm。石筛的公称直径分别为2.50mm、 5.00mm 、10.0mm 、16.0mm 、20.0mm 、25.0mm、
31.5mm 、40.0mm 、50.0mm 、63.0mm 、80.0mm、
100mm 等。因此本标准规定筛孔的公称直径分别为 5.00mm 、10.0mm 、16.0mm 、20.0mm, 相当于方 孔筛的边长分别为4 . 75mm 、9.5mm 、16mm 、 19mm 。所以，无论从公称直径还是方孔筛边长来 说，都已经没有水工标准列出的15mm 档次，也没 有加拿大标准列出的14mm 档次。故本标准将粗骨 料粒级调整为(20～16)mm 、(16～10)mm 和(10~ 5)mm 三种粒级等量组成。
有关石筛筛孔和颗粒级配的规定可参考本标准 中3.2节的条文说明。
如果20mm 筛上的骨料质量分数(筛余)大于 15%,则应将筛余部分破碎使其能够通过20mm 筛。 如果被试验的粗骨料最大公称粒径为16mm, 则最 后被试验的骨料由(16～10)mm 、(10～5)mm 组成。
3)规定水灰比范围为0.42～0.45,水灰比允许在此范 围内调整，目的是为了使混凝土获得足够的工作性 以保证混凝土在模具内能够成型密实。水泥用量固 定为(420±10)kg/m³, 以保证混凝土强度等指标基
本一致。
混凝土除了使用NaOH 调整碱含量外，不得再使用其他外 加剂，以控制碱含量在规定的范围内并避免其他因素对试验结果 的干扰。
2 规定了试件的制作步骤和程序。
1)～4)与一般混凝土成型方法基本相同。因混凝土拌 合物没有加其他外加剂，不同骨料组成的拌合 物工作性可能有些差距，此时可通过适当调整 水灰比(在本标准规定的范围内)来达到工作 性要求。成型时应仔细，确保混凝土密实，表 面平整。试件成型后的养护温度和湿度与等同 采纳的标准略有区别，加拿大规定的温度为 (23±2)℃,即(21～25)℃,相对湿度为 100%。为适应我国试验条件，将养护温度改 成(20±2)℃,即(18～22)℃,相对湿度为 95%以上。两种养护条件基本相同。
3 规定了试件的养护及测量步骤。
1)因试件中埋有测头，拆模时需要特别小心，避免损坏 测头与试件之间的粘结。初始长度测量要及时，防止 试件干燥。
2)规定了测量长度的操作应在恒温室进行。
3)初始长度测量完成后，试件的养护条件就改变了。 由标准养护变成为在(38±2)℃的条件下养护，而且 是放在养护盒中。
4)由于养护盒的温度与恒温室的温度不同，每次将试 件从养护盒中取出来测量长度时，应先在恒温室进 行温度调制，即在恒温室放置24h。每次测量完毕， 应将试件掉头放入养护盒中，以便试件两端都处于 基本相同条件。注意测量长度的龄期是以测量完基 准长度开始计算。
5) 长度测试周期全部结束后，可以辅以岩相分析，以 观察凝胶孔中物质、骨料粒子周边的反应环、水泥 浆和骨料中微裂缝等，作为发生碱-骨料反应的判断 指标。岩相分析也可以辨别岩石品种。
4 规定碱-骨料反应试验的结束条件。结束条件有两个，一 是52周的膨胀率达到0.04%;二是试验时间达到52周。二者 之一得到满足即可停止试验。
15.0.4 本条规定了试验结果的计算和处理方法。
1、2 计算试件膨胀率时，应注意标距是不含测头长度的。
3 试验精度分两种情况来规定。膨胀率较小时，规定膨胀 率极差(单个试件膨胀率最大值与最小值之差)应小于 0.008%。膨胀率较大时，规定膨胀率相对偏差不超过40%。
美国和加拿大，用一年膨胀率达到0.04%作为判断骨料是 否具有潜在危害性反应活性的骨料。当混凝土试件在52周或者 一年的膨胀率超过0.04%时，则判定为具有潜在碱活性的骨料； 当混凝土试件在52周或者一年的膨胀率小于0.04%时，则判定 为非活性的骨料。
试验时间达到52周以后，也可以根据研究需要或者其他试 验目的，继续进行试验到设定龄期，如2年等。如要判断掺合料 等对碱-骨料反应的抑制效果，通常需要进行2年以上的试验。
统一书号：15112 ·17828
定 价： 28.00 元
