ICS    29.060

K 13

DB21

辽     宁     省     地    方     标     准

DB21/T  3157—2019

黄/绿组合色绝缘线芯双色分配比例 测量方法

Method for measuring the proportion of two-color distribution of yellow and green

combined insulation core

2 0 1 9 - 0 5 - 3 0 发 布

辽宁省市场监督管理局      发 布

DB21/T    3157—2019

目    次

前言  I

1    范围  1

2    规范性引用文件  1

3    试验设备  1

4    试验方法步骤  1

4.1  方法一：正弦换算圆心角法   1

4.2  方法二：直接测量法   2

4.3  方法三：纸带法(适用于绝缘线芯外径在25mm 以 上 ) 3

5    评价结果  3

DB21/T        3157—2019

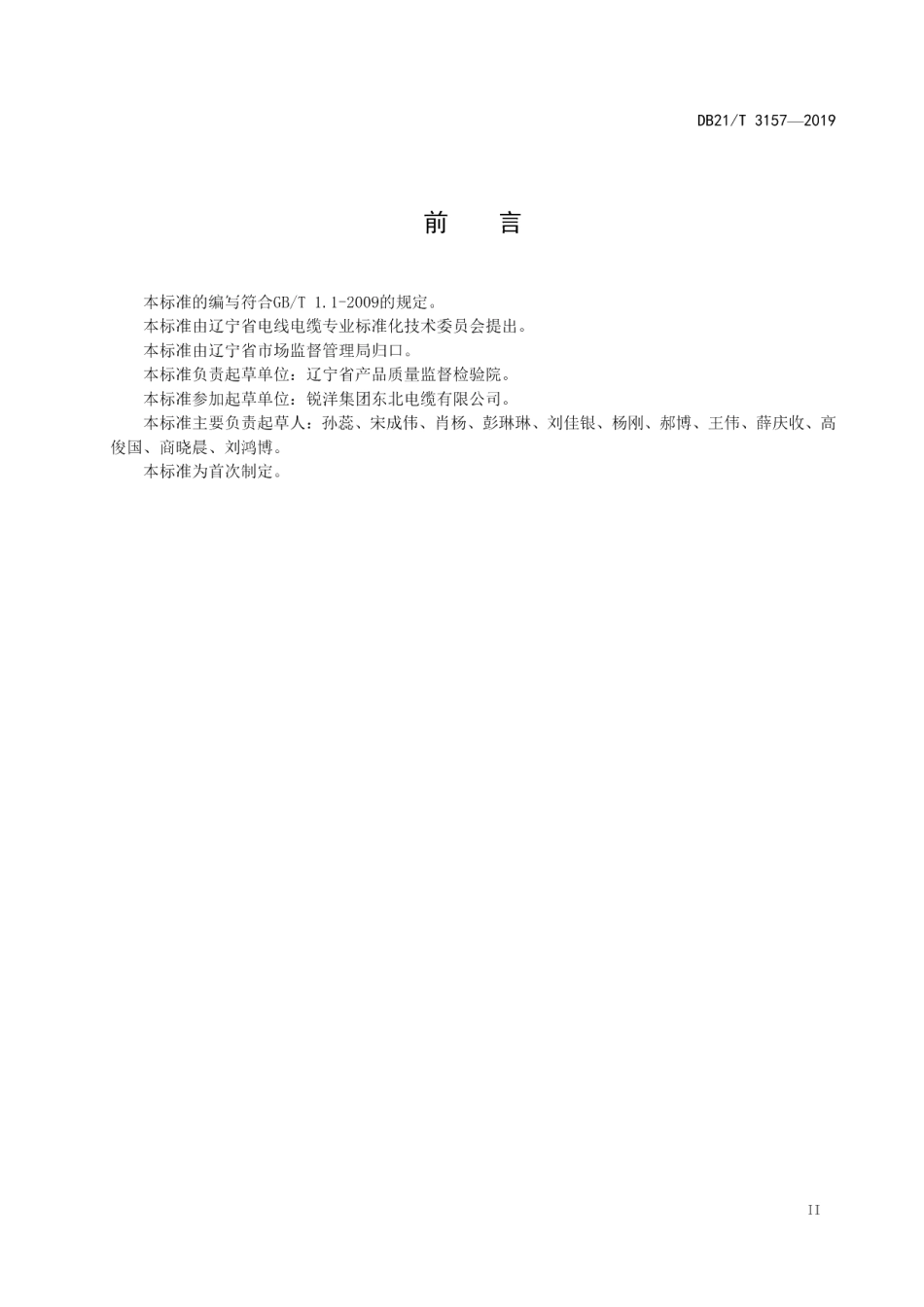

前    言

本标准的编写符合GB/T    1.1-2009的规定。

本标准由辽宁省电线电缆专业标准化技术委员会提出。

本标准由辽宁省市场监督管理局归口。

本标准负责起草单位：辽宁省产品质量监督检验院。

本标准参加起草单位：锐洋集团东北电缆有限公司。

本标准主要负责起草人：孙蕊、宋成伟、肖杨、彭琳琳、刘佳银、杨刚、郝博、王伟、薛庆收、高 俊国、商晓晨、刘鸿博。

本标准为首次制定。

黄/绿组合色绝缘线芯双色分配比例测量方法

1  范围

本标准适用于电线电缆产品中连接接地或类似保护用途的绝缘线芯中黄/绿组合色绝缘线芯(以下 简称黄/绿线)黄/绿色分配比例测量。

本标准规定了黄/绿组合色绝缘线芯双色分配比例测量的范围、试验设备、试验方法步骤、结果计 算、试验记录及报告。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T   5023.1-2008/IEC    60227-1:2007  额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分： 一 般要求

GB/T2951.11-2008/IEC      60811-1-1:2001 电缆和光缆绝缘和护套材料通用试验方法第11部分：通 用试验方法—厚度和外形尺寸测量—机械性能试验

BS   EN   50396:2005+A1:2011      Non    electrical    test   methods    for    low   voltage    energy    cables

3 试验设备

投影仪：放大倍数10倍以上；

钢直尺：最大允许误差±1mm;

4  试验方法步骤

4.1  方法一：正弦换算圆心角法

4.1.1  样品的制备

按照GB/T   5023.1-2008规定，在距离至少是2米长的绝缘线芯上分别取两段100mm的黄/绿线样本， 在每个样本上取15mm长并且用刀片在首尾末端和中心分别取三个泡缘截面作为试样。

4.1.2  测量弦长

用最低放大倍数为10倍的投影仪对试样进行测定，放大图像，以试样中心的外表面对不同颜色的边 缘做一个估算，继续进行测量。如图1,移动坐标轴在投影出的两个不同颜色的边缘点测量出弦长L,并 且测量出试样的外径D。

4.1.3 计算黄(绿)色比例R

计算公式：θ=arcsin(L/D)

DB21/T 3157—2019

R=(2θ/360)*100%

式中：D—试样外径；

L—试样截面黄/绿色边界弦长；

θ—黄/绿色分界圆心角的二分角；

图1  弦长测量图

注1:D—试 样 外 径 ；L一 试样截面黄/绿色边界弦长；θ— 黄/绿色分界圆心角的二分角； A、B为黄/绿色分界点。

4.2  方法二：直接测量法

4.2.1  试样制备：

试样制备同4.1.1

4.2.2 测量圆心角

把试样放在带角度刻度可旋转的工作台上，找到其中一个黄/绿色边界线为0点，顺时针旋转工作台， 让另一个黄/绿色边界线与坐标轴重合，此时旋转的角度θ即为黄/绿色边界间的圆心角。

4.2.3 计算黄/绿色比例R

计算公式：R=(θ/360)*100%

式中：θ—黄/绿色分界圆心角；

4.3  方法三：纸带法(适用于绝缘线芯外径在25mm 以上)

当绝缘线芯外径在25mm以上时可以采用纸带法测量计算双色比例值。

4.3.1  试样制备

按照GB/T   5023.1-2008规定，在距离至少是2米长的绝缘线芯上分别取两段100mm的黄/绿线样本， 在每个样本上取15mm长作为试样。
