《建筑结构荷载规范》GB50009-2012.pdfVIP免费

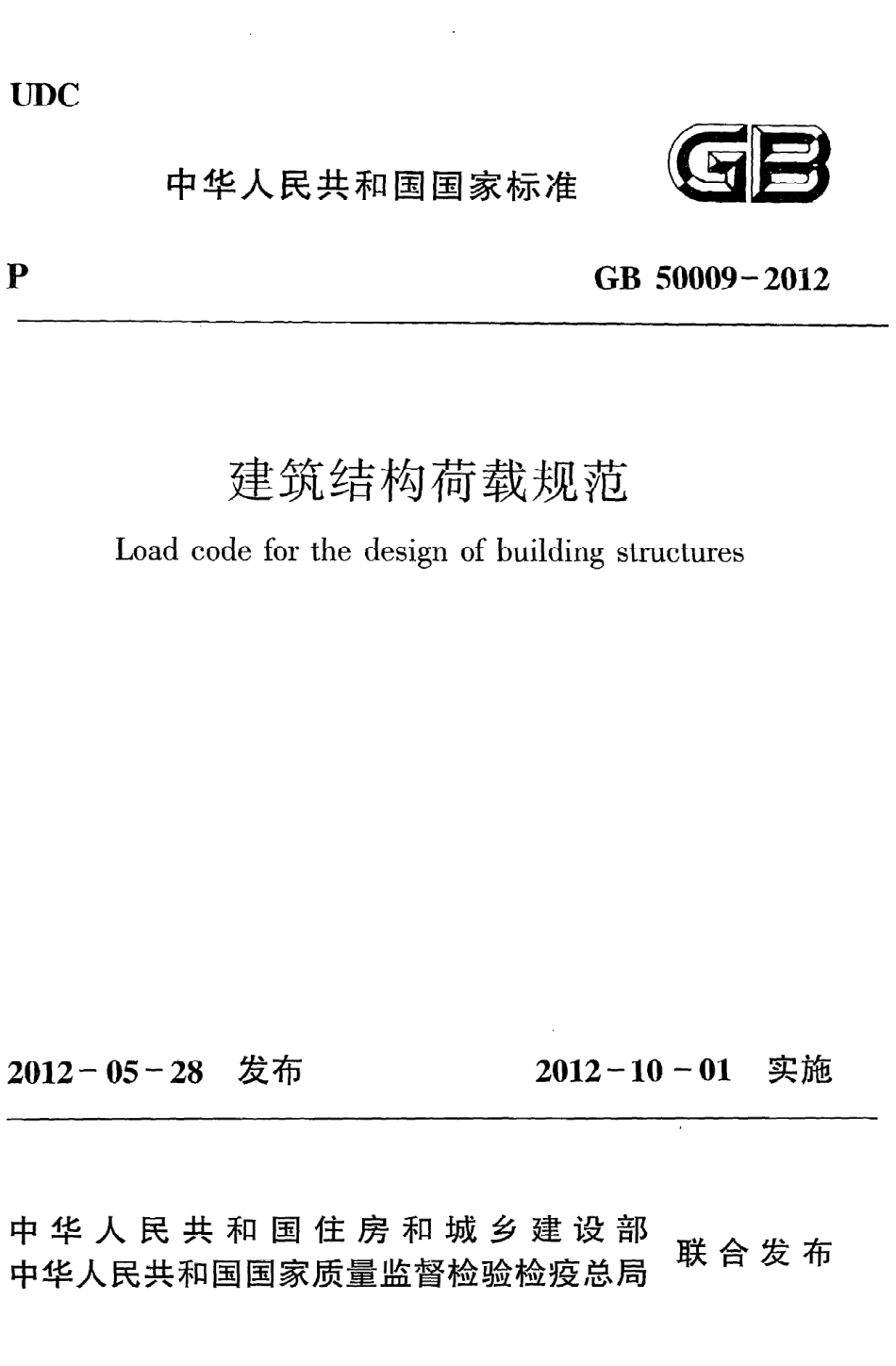

UDC 中华人民共和国国家标准     P                                                                    GB   50009-2012   建筑结构荷载规范 Load code for the design of building structures 2012-05-28    发布             2012-10-01   实施 中华人民共和国住房和城乡建设部 中华人民共和国国家质量监督检验检疫总局 联合发布 中华人民共和国国家标准 建筑结构荷载规范 Load code for the design of building structures GB    50009-2012 主编部门：中华人民共和国住房和城乡建设部 批准部门：中华人民共和国住房和城乡建设部 施 行 日 期 ： 2 0 1 2  年  1  0  月  1  日 中国建筑工业出版社 中华人民共和国国家标准 建筑结构荷载规范 Load  code  for  the  design  of  building   structures GB     50009-2012 * 中国建筑工业出版社出版、发行(北京西郊百万庄) 各地新华书店、建筑书店经销 北京红光制版公司制版 北京市密东印刷有限公司 * 开本：850×1168毫米1/32 印张：8%插页：5 字数：223千字 2012年9月第一版   2012年11月第二次印刷 定价：48.00元 统一书号：15112 ·21878 版权所有 翻印必究 如有印装质量问题，可寄本社退换 (邮政编码100037) 本社网址：http://www.cabp.com.cn 网上书店：http://www.china-building.com.cn 中华人民共和国住房和城乡建设部 公    告 第1405号   关于发布国家标准《建筑结构 荷载规范》的公告 现批准《建筑结构荷载规范》为国家标准，编号为 GB  50009-2012,自2012年10月1日起实施。其中，第3.1.2、 3.1.3 、3.2.3 、3.2.4 、5.1.1 、5.1.2 、5.3.1 、5.5.1 、5.5.2、 7.1.1、7.1.2、8.1.1、8.1.2条为强制性条文，必须严格执行。 原《建筑结构荷载规范》GB   50009-2001(2006 年版)同时 废止。 本规范由我部标准定额研究所组织中国建筑工业出版社出版 发行。 中华人民共和国住房和城乡建设部 2012年5月28日 前    言 根据住房和城乡建设部《关于印发<2009年工程建设标准 规范制订、修订计划〉的通知》(建标[2009]88号文)的要 求，本规范由中国建筑科学研究院会同各有关单位在国家标准 《建筑结构荷载规范》GB       50009-2001(2006年版)的基础上进 行修订而成。修订过程中，编制组认真总结了近年来的设计经 验，参考了国外规范和国际标准的有关内容，开展了多项专题研 究，在全国范围内广泛征求了建设主管部门以及设计、科研和教 学单位的意见，经反复讨论、修改和试设计，最后经审查定稿。 本规范共分10章和9个附录，主要技术内容是：总则、术 语和符号、荷载分类和荷载组合、永久荷载、楼面和屋面活荷 载、吊车荷载、雪荷载、风荷载、温度作用、偶然荷载。 本规范修订的主要技术内容是：1.增加可变荷载考虑设计 使用年限的调整系数的规定；2.增加偶然荷载组合表达式； 3. 增加第4章“永久荷载”;4.调整和补充了部分民用建筑楼 面、屋面均布活荷载标准值，修改了设计墙、柱和基础时消防车 活荷载取值的规定，修改和补充了栏杆活荷载；5.补充了部分 屋面积雪不均匀分布的情况；6.调整了风荷载高度变化系数和 山峰地形修正系数；7.补充完善了风荷载体型系数和局部体型 系数，补充了高层建筑群干扰效应系数的取值范围，增加对风洞 试验设备和方法要求的规定；8.修改了顺风向风振系数的计算 表达式和计算参数，增加大跨屋盖结构风振计算的原则规定；9. 增加了横风向和扭转风振等效风荷载计算的规定，增加了顺风向 风荷载、横风向及扭转风振等效风荷载组合工况的规定；10.修 改了阵风系数的计算公式与表格；11.增加了第9章“温度作 用”;12.增加了第10章“偶然荷载”;13.增加了附录B “消防 车活荷载考虑覆土厚度影响的折减系数”;14.根据新的观测资 料，重新统计全国各气象台站的雪压和风压，调整了部分城市的 基本雪压和基本风压值，绘制了新的全国基本雪压和基木风压 图；15.根据历年月平均最高和月平均最低气温资料，经统计给 出全国各气象台站的基本气温，增加了全国基本气温分布图； 16. 增加了附录 H  “横风向及扭转风振的等效风荷载”;17.增 加附录J“高层建筑顺风向和横风向风振加速度计算”。 本规范中以黑体字标志的条文为强制性条文，必须严格 执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解 释，由中国建筑科学研究院负责具体技术内容的解释。在执行中 如有意见和建议，请寄送中国建筑科学研究院国家标准《建筑结 构荷载规范》管理组(地址：北京市北三环东路30号，邮编 100013)。 本规范主编单位：中国建筑科学研究院 本规范参编单位：同济大学 中国建筑设计研究院 中国建筑标准设计研究院 北京市建筑设计研究院 中国气象局公共气象服务巾心 哈尔滨工业大学 大连理工大学 中国航空规划建设发展有限公司 华东建筑设计研究院有限公司 中国建筑西南设计研究院有限公司 中南建筑设计院股份有限公司 深圳市建筑设计研究总院有限公司 浙江省建筑设计研究院 本规范主要起草人员：金新阳(以下按姓氏笔画排列) 王  建  王国砚  冯  远  朱  丹 贡金鑫 李 霆  杨振斌 杨蔚彪 束伟农 陈  凯  范  重  范  峰 林 政 顾  明  唐  意  韩纪升 本规范主要审查人员：程懋堃  汪大绥  徐永基  陈基发 薛 桁 任庆英 娄 宇  袁金西 左 江 吴一红 莫 庸 郑文忠 方小丹 章一萍  樊小卿 目       次 1     总 则    1 2     术 语 和 符 号  2 2.1     术 语  2 2.2     符 号  5 3     荷 载 分 类 和 荷 载 组 合  8 3.1     荷载分类和荷载代表值   8 3.2     荷载组合  9 4     永 久 荷 载   13 5     楼 面 和 屋 面 活 荷 载  14 5.1     民用建筑楼面均布活荷载  14 5.2     工业建筑楼面活荷载  17 5.3     屋面活荷载  18 5.4     屋面积灰荷载  19 5.5     施工和检修荷载及栏杆荷载  21 5.6      动力系数   21 6     吊 车 荷 载   23 6.1     吊车竖向和水平荷载  23 6.2      多台吊车的组合  24 6.3     吊车荷载的动力系数  24 6.4      吊车荷载的组合值、频遇值及准永久值  24 7     雪 荷 载  26 7.1     雪荷载标准值及基本雪压  26 7.2     屋面积雪分布系数  26 8      风 荷 载  30 8.1      风荷载标准值及基本风压  30 8.2    风压高度变化系数  31 8.3    风荷载体型系数  33 8.4    顺风向风振和风振系数   57 8.5    横风向和扭转风振  60 8.6    阵风系数  62 9    温度作用 64 9.1   一般规定  64 9.2   基本气温  64 9.3   均匀温度作用 65 10    偶然荷载  66 10.1   一般规定  66 10.2    爆炸  66 10.3    撞击  67 附录A  常用材料和构件的自重  69 附录B  消防车活荷载考虑覆土厚度影响的折减系数  87 附录C  楼面等效均布活荷载的确定方法  89 附录D  工业建筑楼面活荷载  94 附录E  基本雪压、风压和温度的确定方法  99 附录F   结构基本自振周期的经验公式  152 附录G   结构振型系数的近似值  155 附录H  横风向及扭转风振的等效风荷载  157 附录J  高层建筑顺风向和横风向风振加速度计算  165 本规范用词说明  168 引用标准名录  169 附：条文说明  171 Contents 1     General     Provisions         1 2     Terms     and    Symbols           2 2.1     Terms     2 2.2     Symbols        5 3     Classification        and    Combination       of  Loads            8 3.1     Classification   of Loads  and  Representative    Values  of Loads    8 3.2     Combination   of Loads        9 4     Permanent       Load         13 5     Live   Load   on   Floors    and   Roofs       14 5.1     Uniformly   Distributed   Live  Loads  on  Floors   in  Civil Buildings        14 5.2     Live  Loads   on Floors  in  Industrial   Buildings   17 5.3     Live Loads  on  Roofs       18 5.4      Ash Load  on  Roofs   19 5.5     Construction    and  Maintenance   Loads ,  Horizontal   and Vertical  Loads  on  Railings      21 5.6     Dynamic Coefficient       21 6     Crane     Load         23 6.1     Vertical  and Horizontal   Crane  Loads        23 6.2     Combination   of Multi -Cranes      24 6.3     Dynamic  Coefficients   of  Crane  Loads        24 6.4     Combination   Value ,  Frequent   Valuc  and  Quasi -Pcrmanent Value of Crane  Load      24 7     Snow    Load          26 7.1     Charactcristic    Valuc  of Snow  Load  and  Reference   Snow Pressure    26 7.2     Distribution    Factor   for   Roof Snow  Load       26 8     Wind    Load      30 8.1     Characteristic    Value  of Wind  Load  and  Referenice Wind Pressure    30 8.2     Exposure   Factor  for  Wind Pressure    31 8.3     Shape  Factor   of Wind Load    33 8.4      Along -Wind  Vibration   and  Dynamic  Response   Factor         57 8.5     Across  -Wind and  Wind -Induccd  Torsional   Vibration      60 8.6     Gust  Factor        62 9      Thermal      Action          64 9.1     General     64 9.2     Reference   Air  Temperature     64 9.3     Uniform  Temperature    Action       65 10      Accidental       Load     66 10.1      General         66 10.2      Explosion   66 10.3      Impact   67 Appendix A    Self-Weight of Commonly Used Materials and   Structural       Mcmbcrs          69 Appendix B   Reduction Factor of Fire Engine Load Accounting for the Influence of Covered Soil       87 Appendix C   Determination Method of Equivalent Uniformly Distributed  Live Loads on Floors         89 Appendix D   Live Loads on Floors  of Industrial Buildings      94 Appendix E   Determination Method of the Reference Snow Pressure , Wind Pressure and Temperature       99 Appendix  F    Empirical   Formula   for  Fundamental    Natural Period  of Structures         152 AppendixG      Approximate    Vibration   Mode  Shape  of Structures    155 Appendix  H     Equivalent   Wind  Load  for  Across -Wind and  Torsional   Vibration    157 Appendix J   Acceleration of Wind Induced Along- Wind and  Across -Wind  Vibration   for Tall  Buildings       165 Explanation   of Wording  in  This  Code     168 List  of  Quoted   Standards       169 Addition :  Explanation   of  Provisions   171 1  总    则 1.0.1  为了适应建筑结构设计的需要，符合安全适用、经济合 理的要求，制定本规范。 1.0.2  本规范适用于建筑工程的结构设计。 1.0.3  本规范依据国家标准《工程结构可靠性设计统一标准》 GB50153-2008   规定的基本准则制订。 1.0.4  建筑结构设计中涉及的作用应包括直接作用(荷载)和 间接作用。本规范仅对荷载和温度作用作出规定，有关可变荷载 的规定同样适用于温度作用。 1.0.5  建筑结构设计中涉及的荷载，除应符合本规范的规定外， 尚应符合国家现行有关标准的规定。 2  术语和符号 2.1  术    语 2.1.1      永久荷载  pernanent    load 在结构使用期间，其值不随时间变化，或其变化与平均值相 比可以忽略不计，或其变化是单调的并能趋于限值的荷载。 2.1.2      可变荷载  variable  load 在结构使用期间，其值随时间变化，且其变化与平均值相比 不可以忽略不计的荷载。 2.1.3      偶然荷载  accidental  load 在结构设计使用年限内不一定出现，而一旦出现其量值很 大，且持续时间很短的荷载。 2.1.4      荷载代表值  representative values  of a  load 设计中用以验算极限状态所采用的荷载量值，例如标准值、 组合值、频遇值和准永久值。 2.1.5       设计基准期 design  reference  period      为确定可变荷载代表值而选用的时间参数。 2.1.6      标准值  characteristic   value/nominal    value 荷载的基本代表值，为设计基准期内最大荷载统计分布的特 征值(例如均值、众值、中值或某个分位值)。 2.1.7       组合值  combination   value 对可变荷载，使组合后的荷载效应在设计基准期内的超越概 率，能与该荷载单独出现时的相应概率趋于一致的荷载值；或使 组合后的结构具有统一规定的可靠指标的荷载值。 2.1.8       频遇值  frequent   value 对可变荷载，在设计基准期内，其超越的总时问为规定的较 小比率或超越频率为规定频率的荷载值。 2.1.9 准永久值  quasi-permanent   value 对可变荷载，在设计基准期内，其超越的总时间约为设计基 准期一半的荷载值。 2.1.10      荷载设计值  design  value of a load 荷载代表值与荷载分项系数的乘积。 2.1.11     荷载效应  load  effect 由荷载引起结构或结构构件的反应，例如内力、变形和裂 缝等。 2.1.12      荷载组合  load   combination 按极限状态设计时，为保证结构的可靠性而对同时出现的各 种荷载设计值的规定。 2.1.13      基本组合  fundamental   combination 承载能力极限状态计算时，永久荷载和可变荷载的组合。 2.1.14      偶然组合  accidental   combination 承载能力极限状态计算时永久荷载、可变荷载和一个偶然荷 载的组合，以及偶然事件发生后受损结构整体稳固性验算时永久 荷载与可变荷载的组合。 2.1.15      标准组合  characteristic/nominal     combination 正常使用极限状态计算时，采用标准值或组合值为荷载代表 值的组合。 2.1.16     频遇组合 frequent   combination 正常使用极限状态计算时，对可变荷载采用频遇值或准永久 值为荷载代表值的组合。 2.1.17      准永久组合  quasi-permanent    combination 正常使用极限状态计算时，对可变荷载采用准永久值为荷载 代表值的组合。 2.1.18      等效均布荷载  equivalent  uniform  live  load 结构设计时，楼面上不连续分布的实际荷载，一般采用均布 荷载代替；等效均布荷载系指其在结构上所得的荷载效应能与实 际的荷载效应保持一致的均布荷载。 3   2.1.19      从属面积 tributary   area 考虑梁、柱等构件均布荷载折减所采用的计算构件负荷的楼 面面积。 2.1.20      动力系数  dynamic  coefficient 承受动力荷载的结构或构件，当按静力设计时采用的等效系 数，其值为结构或构件的最大动力效应与相应的静力效应的 比值。 2.1.21      基本雪压  reference   snow  pressure 雪荷载的基准压力，一般按当地空旷平坦地面上积雪自重的 观测数据，经概率统计得出50年一遇最大值确定。 2.1.22      基本风压 reference  wind  pressure 风荷载的基准压力， 一般按当地空旷平坦地面上10m 高 度 处10min 平均的风速观测数据，经概率统计得出50年一遇最大 值确定的风速，再考虑相应的空气密度，按贝努利 (Bernoulli) 公式 (E.2.4)      确定的风压。 2.1.23      地面粗糙度 terrain    roughness 风在到达结构物以前吹越过2km 范围内的地面时，描述该 地面上不规则障碍物分布状况的等级。 2.1.24    温度作用 thcrmal action 结构或结构构件中由于温度变化所引起的作用。 2.1.25    气温  shade air temperature 在标准百叶箱内测量所得按小时定时记录的温度。 2.1.26    基本气温 reference air temperature 气温的基准值，取50年一遇月平均最高气温和月平均最低 气温，根据历年最高温度月内最高气温的平均值和最低温度月内 最低气温的平均值经统计确定。 2.1.27    均匀温度  uniform temperature 在结构构件的整个截面中为常数且主导结构构件膨胀或收缩 的温度。 2.1.28      初始温度  initial    temperature 结构在施工某个特定阶段形成整体约束的结构系统时的温 度，也称合拢温度。 2.2  符    号 2.2.1       荷载代表值及荷载组合 Aa——偶然荷载的标准值； C—     结构或构件达到正常使用要求的规定限值； Gk——永久荷载的标准值； Qk——可变荷载的标准值； R——  结构构件抗力的设计值； SA——  偶然荷载效应的标准值； SGk——永久荷载效应的标准值； Sauk ——可变荷载效应的标准值； Sa—— 荷载效应组合设计值； Yo——结构重要性系数； YG——永久荷载的分项系数； Yo—— 可变荷载的分项系数； Y1;—— 可变荷载考虑设计使用年限的调整系数； ψ .——可变荷载的组合值系数； ψ     可变荷载的频遇值系数； ψ₄——可变荷载的准永久值系数。 2.2.2  雪荷载及风荷载 aD.z—— 高层建筑z 高度顺风向风振加速度 (m/s²); aL,          高层建筑z 高度横风向风振加速度 (m/s²); B—— 结构迎风面宽度； B₂—— 脉动风荷载的背景分量因子； C′.——横风向风力系数； C′T—— 风致扭矩系数； Cm—— 横风向风力的角沿修正系数； Cm—— 横风向风力功率谱的角沿修正系数； D——结构平面进深(顺风向尺寸)或直径； fi—— 结构第1阶自振频率； fT           结构第1阶扭转自振频率； f*—— 折算频率； fri—— 扭转折算频率； Fp     顺风向单位高度风力标准值； FL—— 横风向单位高度风力标准值； TTk——单位高度风致扭矩标准值； g——重力加速度，或峰值因子； H—-  结构或山峰顶部高度； I₁0——10m 高度处风的名义湍流强度； K₁.—— 横风向振型修正系数； KT—— 扭转振型修正系数； R—— 脉动风荷载的共振分量因子； RL——横风向风振共振因子； RT—— 扭转风振共振因子； Re——雷 诺 数 ； St ——斯脱罗哈数； Sk——雪荷载标准值； So—— 基本雪压； T₁—— 结构第1阶自振周期； Tu——  结构横风向第1阶自振周期； TT—— 结构扭转第1阶自振周期； 72o——基本风压； Wk——风荷载标准值； WLk——横风向风振等效风荷载标准值； WTk——扭转风振等效风荷载标准值； α——坡度角，或风速剖面指数； β₂——高度z 处的风振系数； βg₂—— 阵 风 系 数 ； Ver——横风向共振的临界风速； VH--     结构顶部风速； 14——屋面积雪分布系数； Hz——风压高度变化系数； μs——风荷载体型系数； 1s₁—— 风荷载局部体型系数； η——风荷载地形地貌修正系数； ηa—— 顺风向风振加速度的脉动系数； p——空气密度，或积雪密度； Px 、P₂——水平方向和竖直方向脉动风荷载相关系数； ⑨₂——结构振型系数； ζ——结构阻尼比； a——  横风向气动阻尼比。 2.2.3  温度作用 Tmax、Tmin—    月平均最高气温，月平均最低气温； Ts,max、Ts,min——结构最高平均温度，结构最低平均温度； To,max、To,min——结构最高初始温度，结构最低初始温度； △Tk——均匀温度作用标准值； αT——材料的线膨胀系数。 2.2.4  偶然荷载 Av—— 通口板面积 (m²); Kdc——计算爆炸等效均布静力荷载的动力系数； m—— 汽车或直升机的质量； Pk—— 撞击荷载标准值； pe——爆炸均布动荷载最大压力； pv—— 通口板的核定破坏压力； Qc——爆炸等效均布静力荷载标准值； t——撞击时间； v-— 汽 车 速 度 (m/s); V——爆炸空间的体积。 3  荷载分类和荷载组合 3.1  荷载分类和荷载代表值 3.1.1  建筑结构的荷载可分为下列三类： 1  永久荷载，包括结构自重、土压力、预应力等。 2  可变荷载，包括楼面活荷载、屋面活荷载和积灰荷载、 吊车荷载、风荷载、雪荷载、温度作用等。 3  偶然荷载，包括爆炸力、撞击力等。 3.1.2  建筑结构设计时，应按下列规定对不同荷载采用不同的 代表值： 1  对永久荷载应采用标准值作为代表值； 2  对可变荷载应根据设计要求采用标准值、组合值、频遇 值或准永久值作为代表值； 3  对偶然荷载应按建筑结构使用的特点确定其代表值。 3.1.3  确定可变荷载代表值时应采用50年设计基准期。 3.1.4  荷载的标准值，应按本规范各章的规定采用。 3.1.5  承载能力极限状态设计或正常使用极限状态按标准组合 设计时，对可变荷载应按规定的荷载组合采用荷载的组合值或标 准值作为其荷载代表值。可变荷载的组合值，应为可变荷载的标 准值乘以荷载组合值系数。 3.1.6  正常使用极限状态按频遇组合设计时，应采用可变荷载 的频遇值或准永久值作为其荷载代表值；按准永久组合设计时， 应采用可变荷载的准永久值作为其荷载代表值。可变荷载的频遇  值，应为可变荷载标准值乘以频遇值系数。可变荷载准永久值， 应为可变荷载标准值乘以准永久值系数。 3.2  荷 载 组 合 3.2.1  建筑结构设计应根据使用过程中在结构上可能同时出现 的荷载，按承载能力极限状态和正常使用极限状态分别进行荷载 组合，并应取各自的最不利的组合进行设计。 3.2.2  对于承载能力极限状态，应按荷载的基本组合或偶然组 合计算荷载组合的效应设计值，并应采用下列设计表达式进行 设计： Y₀S≤R                                         (3.2.2) 式中：Yo——结构重要性系数，应按各有关建筑结构设计规范的 规定采用； Sa—— 荷载组合的效应设计值； Ra——结构构件抗力的设计值，应按各有关建筑结构设计 规范的规定确定。 3.2.3  荷载基本组合的效应设计值 Sa,   应从下列荷载组合值中 取用最不利的效应设计值确定： 1  由可变荷载控制的效应设计值，应按下式进行计算：   (3.2.3-1) 式中：Yc,—— 第j  个永久荷载的分项系数，应按本规范第3.2.4 条采用； Yo—— 第 i 个可变荷载的分项系数，其中Yq 为主导可变 荷载 Q₁  的分项系数，应按本规范第3 .2 .4条 采用； Y₁,—— 第i 个可变荷载考虑设计使用年限的调整系数， 其中 Y, 为主导可变荷载Q₁   考虑设计使用年限的 调整系数； Sc₁k———  按第 j  个永久荷载标准值 Gn  计算的荷载效 应值； Sqk—— 按 第 i 个可变荷载标准值Qk 计算的荷载效应值， 其中Sq₁k为诸可变荷载效应中起控制作用者； ψ,— — 第i 个可变荷载Q 的组合值系数； m——参与组合的永久荷载数； n—— 参与组合的可变荷载数。 2  由永久荷载控制的效应设计值，应按下式进行计算：   (3.2.3-2) 注：1 基本组合中的效应设计值仅适用于荷载与荷载效应为线性的 情况； 2  当对 Sq₁k无法明显判断时，应轮次以各可变荷载效应作为 SQ₁k, 并选取其中最不利的荷载组合的效应设计值。 3.2.4  基本组合的荷载分项系数，应按下列规定采用： 1  永久荷载的分项系数应符合下列规定： 1)当永久荷载效应对结构不利时，对由可变荷载效应控 制的组合应取1 .2,对由永久荷载效应控制的组合应 取1.35; 2)当永久荷载效应对结构有利时，不应大于1.0。 2  可变荷载的分项系数应符合下列规定： 1)对标准值大于4kN/m²   的工业房屋楼面结构的活荷载， 应取1 .3; 2)其他情况，应取1.4。 3  对结构的倾覆、滑移或漂浮验算，荷载的分项系数应满 足有关的建筑结构设计规范的规定。 3.2.5  可变荷载考虑设计使用年限的调整系数 YL 应按下列规定 采用： 1  楼面和屋面活荷载考虑设计使用年限的调整系数YL 应 按 表3.2.5采用。 表3.2.5 楼面和屋面活荷载考虑设计使用年限的调整系数YL 结构设计使用年限(年) 5 50 100 YL 0.9 1.0 1.1 注：1 当设计使用年限不为表中数值时，调整系数rt.可按线性内插确定； 2 对于荷载标准值可控制的活荷载，设计使用年限调整系数Y.取1.0。 2 对雪荷载和风荷载，应取重现期为设计使用年限，按本 规范第E.3.3   条的规定确定基本雪压和基本风压，或按有关规 范的规定采用。 3.2.6  荷载偶然组合的效应设计值 S.  可按下列规定采用： 1  用于承载能力极限状态计算的效应设计值，应按下式进 行计算： (3.2.6-1) 式中：SA——  按偶然荷载标准值A。计算的荷载效应值； ψ ——第1个可变荷载的频遇值系数； ψ — — 第i 个可变荷载的准永久值系数。 2  用于偶然事件发生后受损结构整体稳固性验算的效应设 计值，应按下式进行计算：    (3.2.6-2) 注：组合中的设计值仅适用于荷载与荷载效应为线性的情况。 3.2.7  对于正常使用极限状态，应根据不同的设计要求，采用 荷载的标准组合、频遇组合或准永久组合，并应按下列设计表达 式进行设计： Sa≤C                                       (3.2.7) 式中：C——结构或结构构件达到正常使用要求的规定限值，例 如变形、裂缝、振幅、加速度、应力等的限值，应 按各有关建筑结构设计规范的规定采用。 3.2.8  荷载标准组合的效应设计值 Sa 应按下式进行计算： (3.2.8) 注：组合中的设计值仅适用于荷载与荷载效应为线性的情况。 3.2.9  荷载频遇组合的效应设计值 Sa  应按下式进行计算：   (3.2.9) 注：组合中的设计值仅适用于荷载与荷载效应为线性的情况。 3.2.10  荷载准永久组合的效应设计值Sa 应按下式进行计算： (3.2.10) 注：组合中的设计值仅适用于荷载与荷载效应为线性的情况。 4 永 久 荷 载 4.0.1  永久荷载应包括结构构件、围护构件、面层及装饰、固 定设备、长期储物的自重，土压力、水压力，以及其他需要按永 久荷载考虑的荷载。 4.0.2  结构自重的标准值可按结构构件的设计尺寸与材料单位 体积的自重计算确定。 4.0.3  一般材料和构件的单位自重可取其平均值，对于自重变 异较大的材料和构件，自重的标准值应根据对结构的不利或有利 状态，分别取上限值或下限值。常用材料和构件单位体积的自重 可按本规范附录A 采用。 4.0.4 固定隔墙的自重可按永久荷载考虑，位置可灵活布置的 隔墙自重应按可变荷载考虑。 5  楼面和屋面活荷载 5.1 民用建筑楼面均布活荷载 5.1.1 民用建筑楼面均布活荷载的标准值及其组合值系数、 频遇值系数和准永久值系数的取值，不应小于表5.1.1的  规 定 。 表5 . 1 . 1 民用建筑楼面均布活荷载标准值及 其组合值、频遇值和准永久值系数 项次 类  别 标准值 (kN/m²) 组合值 系数ψe 频遇值 系数ψr 准永久值 系数中q 1 (1)住宅、宿舍、旅馆、办公楼、 医院病房、托儿所、幼儿园 2.0 0.7 0.5 0.4 (2)试验室、阅览室、会议室、医 院门诊室 2.0 0.7 0.6 0.5 2 教室、食堂、餐厅、一般资料档 案室 2.5 0.7 0.6 0.5 3 (1)礼堂、剧场、影院、有固定座 位的看台 3.0 0.7 0.5 0.3 (2)公共洗衣房 3.0 0.7 0.6 0.5 4 (1)商店、展览厅、车站、港口、 机场大厅及其旅客等候室 3.5 0.7 0.6 0.5 (2)无固定座位的看台 3.5 0.7 0.5 0.3 5 (1)健身房、演出舞台 4.0 0.7 0.6 0.5 (2)运动场、舞厅 4.0 0.7 0.6 0.3 6 (1)书库、档案库、贮藏室 5.0 0.9 0.9 0.8 (2)密集柜书库 12.0 0.9 0.9 0.8 续表5.1.1 项次 类    别 标准值 (kN/m²) 组合值 系数ψc 频遇值 系数ψr 准永久值 系数中q 7 通风机房、电梯机房 7.0 0.9 0.9 0.8 8 汽车通 道及客 车停 车库 (1)单向板楼盖  (板跨不小于2m) 和双向板楼盖(板 跨不小于3m × 3m) 客车 4.0 0.7 0.7 0.6 消防车 35.0 0.7 0.5 0.0 (2)双向板楼盖  (板跨不小于6m× 6m)和无梁楼盖  (柱网不小于6m× 6m) 客车 2.5 0.7 0.7 0.6 消防车 20.0 0.7 0.5 0.0 9 厨房 (1)餐厅 (2)其他 4.0 0.7 0.7 0.7 2.0 0.7 0.6 0.5 10 浴室、卫生间、盥洗室 2.5 0.7 0.6 0.5 11 走 廊 、 门厅 (1)宿舍、旅馆、医院病 房、托儿所、幼儿园、住宅 2.0 0.7 0.5 0.4 (2)办公楼、餐厅、医院 门诊部 2.5 0.7 0.6 0.5 (3)教学楼及其他可能出 现人员密集的情况 3.5 0.7 0.5 0.3 12 楼梯 (1)多层住宅 2.0 0.7 0.5 0.4 (2)其他 3.5 0.7 0.5 0.3 续表5 . 1 . 1 项次 类  别 标准值 (kN/m²) 组合值 系数ψe 频遇值 系数ψr 准永久值 系数ψq 13 阳台 (1)可能出现人员密集的 情况 3.5 0.7 0.6 0.5 (2)其他 2.5 0.7 0.6 0.5 注：1 本表所给各项活荷载适用于一般使用条件，当使用荷载较大、情况特殊或 有专门要求时，应按实际情况采用； 2    第6项书库活荷载当书架高度大于2m 时，书库活荷载尚应按每米书架高 度不小于2.5kN/m² 确定； 3  第8项中的客车活荷载仅适用于停放载人少于9人的客车；消防车活荷载 适用于满载总重为300kN的大型车辆；当不符合本表的要求时，应将车轮 的局部荷载按结构效应的等效原则，换算为等效均布荷载； 4    第8项消防车活荷载，当双向板楼盖板跨介于3m×3m~6m×6m      之间时， 应按跨度线性插值确定； 5    第12项楼梯活荷载，对预制楼梯踏步平板，尚应按1.5kN 集中荷载验算； 6  本表各项荷载不包括隔墙自重和二次装修荷载；对固定隔墙的自重应按永  久荷载考虑，当隔墙位置可灵活自由布置时，非固定隔墙的自重应取不小  于1/3的每延米长墙重 (kN/m) 作为楼面活荷载的附加值(kN/m²) 计入， 且附加值不应小于1.0kN/m²。 5.1.2 设计楼面梁、墙、柱及基础时，本规范表5.1.1中楼面 活荷载标准值的折减系数取值不应小于下列规定： 1  设计楼面梁时： 1)第1(1)项当楼面梁从属面积超过25m² 时，应 取0.9; 2)第1(2)～7项当楼面梁从属面积超过50m² 时，应 取0.9; 3)第8项对单向板楼盖的次梁和槽形板的纵肋应取0.8, 对单向板楼盖的主梁应取0.6,对双向板楼盖的梁应 取0.8; 4)第9～13项应采用与所属房屋类别相同的折减系数。 2  设计墙、柱和基础时： 1)第1(1)项应按表5.1.2规定采用； 2)第1(2)～7项应采用与其楼面梁相同的折减系数； 3)第8项的客车，对单向板楼盖应取0 . 5,对双向板楼 盖和无梁楼盖应取0 .8; 4)第9～13项应采用与所属房屋类别相同的折减系数。 注：楼面梁的从属面积应按梁两侧各延伸二分之一梁间距的范围内的 实际面积确定。 表5.1.2  活荷载按楼层的折减系数 墙、柱、基础计算截面 以上的层数 1 2~3 4~5 6~8 9～20 >20 计算截面以上各楼层活 荷载总和的折减系数 1.00 (0.90) 0.85 0.70 0.65 0.60 0.55 注：当楼面梁的从属面积超过25m²时，应采用括号内的系数。 5.1.3  设计墙、柱时，本规范表5 . 1 . 1中第8项的消防车活荷 载可按实际情况考虑；设计基础时可不考虑消防车荷载。常用板 跨的消防车活荷载按覆土厚度的折减系数可按附录B 规定采用。 5.1.4       楼面结构上的局部荷载可按本规范附录C 的规定，换算 为等效均布活荷载。 5.2  工业建筑楼面活荷载 5.2.1  工业建筑楼面在生产使用或安装检修时，由设备、管道、 运输工具及可能拆移的隔墙产生的局部荷载，均应按实际情况考  虑，可采用等效均布活荷载代替。对设备位置固定的情况，可直  接按固定位置对结构进行计算，但应考虑因设备安装和维修过程  中的位置变化可能出现的最不利效应。工业建筑楼面堆放原料或  成品较多、较重的区域，应按实际情况考虑； 一般的堆放情况可  按均布活荷载或等效均布活荷载考虑。 注：1 楼面等效均布活荷载，包括计算次梁、主梁和基础时的楼面活 荷载，可分别按本规范附录C 的规定确定； 2 对于一般金工车间、仪器仪表生产车间、半导体器件车间、棉 纺织车间、轮胎准备车间和粮食加工车间，当缺乏资料时，可 按本规范附录D 采用。 5.2.2   工业建筑楼面(包括工作平台)上无设备区域的操作荷载， 包括操作人员、 一般工具、零星原料和成品的自重，可按均布活荷  载2 . 0kN/m²   考虑。在设备所占区域内可不考虑操作荷载和堆料荷  载。生产车间的楼梯活荷载，可按实际情况采用，但不宜小于 3.5kN/m² 。  生产车问的参观走廊活荷载，可采用3.5kN/m²。 5.2.3 工业建筑楼面活荷载的组合值系数、频遇值系数和准永 久值系数除本规范附录D 中给出的以外，应按实际情况采用； 但在任何情况下，组合值和频遇值系数不应小于0.7,准永久值 系数不应小于0 . 6。 5.3  屋面活荷载 5.3.1   房屋建筑的屋面，其水平投影面上的屋面均布活荷载的 标准值及其组合值系数、频遇值系数和准永久值系数的取值，不 应小于表5 . 3 . 1的规定。 表5.3.1 屋面均布活荷载标准值及其组合值 系数、频遇值系数和准永久值系数 项次 类 别 标准值 (kN/m²) 组合值系数 ψe 频遇值系数 ψ: 准永久值系数 ψ。 1 不上人的屋面 0.5 0.7 0.5 0.0 2 上人的屋面 2.0 0.7 0.5 0.4 3 屋顶花园 3.0 0.7 0.6 0.5 4 屋顶运动场地 3.0 0.7 0.6 0.4 注：1 不上人的屋面，当施工或维修荷载较大时，应按实际情况采用；对不同类 型的结构应按有关设计规范的规定采用，但不得低于0.3kN/m²; 2  当上人的屋面兼作其他用途时，应按相应楼面活荷载采用； 3 对于因屋面排水不畅、堵塞等引起的积水荷载，应采取构造措施加以防 止；必要时，应按积水的可能深度确定屋面活荷载； 4 屋顶花园活荷载不应包括花圃土石等材料自重。 5.3.2 屋面直升机停机坪荷载应按下列规定采用： 1  屋面直升机停机坪荷载应按局部荷载考虑，或根据局部 荷载换算为等效均布荷载考虑。局部荷载标准值应按直升机实际 最大起飞重量确定，当没有机型技术资料时，可按表5.3.2的规 定选用局部荷载标准值及作用面积。 表5.3.2  屋面直升机停机坪局部荷载标准值及作用面积 类型 最大起飞重量 (t) 局部荷载标准值 (kN) 作用面积 轻型 2 20 0.20m×0.20m 中型 4 40 0.25m×0.25m 重型 6 60 0.30m×0.30m 2 屋面直升机停机坪的等效均布荷载标准值不应低于 5.0kN/m²。 3  屋面直升机停机坪荷载的组合值系数应取0.7,频遇值 系数应取0.6,准永久值系数应取0。 5.3.3  不上人的屋面均布活荷载，可不与雪荷载和风荷载同时组合。 5.4  屋面积灰荷载 5.4.1  设计生产中有大量排灰的厂房及其邻近建筑时，对于具有  一定除尘设施和保证清灰制度的机械、冶金、水泥等的厂房屋面， 其水平投影面上的屋面积灰荷载标准值及其组合值系数、频遇值 系数和准永久值系数，应分别按表5.4.1-1和表5.4.1-2采用。 表5.4.1-1 屋面积灰荷载标准值及其组合值 系数、频遇值系数和准永久值系数 项次 类 别 标准值(kN/m²) 组合值 系数 ψ. 频遇值 系数  ψ 准永久 值系数 ψą 屋面无 挡风板 屋面有挡风板 挡风 板内 挡风 板外 1 机械厂铸造车间(冲天 炉 ) 0.50 0.75 0.30 0.9 0.9 0.8 续表5.4.1-1 项次 类 别 标准值(kN/m²) 组合值 系数 ψ 频遇值 系数 准永久 值系数 ψa 屋面无 挡风板 屋面有挡风板 挡风 板内 挡风 板外 2 炼钢车间(氧气转炉) 一 0.75 0.30 0.9 0.9 0.8 3 锰、铬铁合金车间 0.75 1.00 0.30 4 硅、钨铁合金车间 0.30 0.50 0.30 5 烧结室、一次混合室 0.50 1.00 0.20 6 烧结厂通廊及其他车间 0.30 一 一 7 水泥厂有灰源车间(窑  房、磨房、联合贮库、烘 干房、破碎房) 1.00 一 一 8 水泥厂无灰源车间(空  气压缩机站、机修间、材 料库、配电站) 0.50 一 一 注：1 表中的积灰均布荷载，仅应用于屋面坡度α不大于25°;当a 大于45°时， 可不考虑积灰荷载；当a 在25°~45°范围内时，可按插值法取值； 2  清灰设施的荷载另行考虑； 3    对第1～4项的积灰荷载，仅应用于距烟囱中心20m 半径范围内的屋面； 当邻近建筑在该范围内时，其积灰荷载对第1、3、4项应按车间屋面无挡  风板的采用，对第2项应按车间屋面挡风板外的采用。 表5.4.1-2  高炉邻近建筑的屋面积灰荷载标准值 及其组合值系数、频遇值系数和准永久值系数 高炉容积 (m³) 标准值(kN/m²) 组合值系数 中 . 频遇值系数 准永久值 系数 屋面离高炉距离(m) ≤50 100 200 <255  255～620 >620 0.50 0.75 1.00 一 0.30 0.50   0.30 1.0 1.0 1.0 注：1 表5.4.1-1中的注1和注2也适用本表； 2  当邻近建筑屋面离高炉距离为表内中间值时，可按插入法取值。 5.4.2    对于屋面上易形成灰堆处，当设计屋面板、檩条时，积 灰荷载标准值宜乘以下列规定的增大系数： 1  在高低跨处两倍于屋面高差但不大于6.0m 的分布宽度 内取2.0; 2  在天沟处不大于3.0m 的分布宽度内取1.4。 5.4.3    积灰荷载应与雪荷载或不上人的屋面均布活荷载两者中 的较大值同时考虑。 5.5  施工和检修荷载及栏杆荷载 5.5.1  施工和检修荷载应按下列规定采用： 1  设计屋面板、檩条、钢筋混凝土挑檐、悬挑雨篷和预制 小梁时，施工或检修集中荷载标准值不应小于1.0kN, 并应在最 不利位置处进行验算； 2  对于轻型构件或较宽的构件，应按实际情况验算，或应 加垫板、支撑等临时设施； 3  计算挑檐、悬挑雨篷的承载力时，应沿板宽每隔1.0m  取一个集中荷载；在验算挑檐、悬挑雨篷的倾覆时，应沿板宽每 隔2.5m~3.0m   取一个集中荷载。 5.5.2  楼梯、看台、阳台和上人屋面等的栏杆活荷载标准值， 不应小于下列规定： 1  住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园， 栏杆顶部的水平荷载应取1.0kN/m; 2  学校、食堂、剧场、电影院、车站、礼堂、展览馆或体 育场，栏杆顶部的水平荷载应取1.0 kN/m,    竖向荷载应取 1.2kN/m,    水平荷载与竖向荷载应分别考虑。 5.5.3  施工荷载、检修荷载及栏杆荷载的组合值系数应取0.7, 频遇值系数应取0.5,准永久值系数应取0。 5.6  动 力 系 数 5.6.1 建筑结构设计的动力计算，在有充分依据时，可将重物 或设备的自重乘以动力系数后，按静力计算方法设计。 5.6.2  搬运和装卸重物以及车辆启动和刹车的动力系数，可采 用1.1～1.3;其动力荷载只传至楼板和梁。 5.6.3  直升机在屋面上的荷载，也应乘以动力系数，对具有液 压轮胎起落架的直升机可取1.4;其动力荷载只传至楼板和梁。 6 吊 车 荷 载 6.1  吊车竖向和水平荷载 6.1.1  吊车竖向荷载标准值，应采用吊车的最大轮压或最小 轮压。 6.1.2  吊车纵向和横向水平荷载，应按下列规定采用： 1  吊车纵向水平荷载标准值，应按作用在一边轨道上所有 刹车轮的最大轮压之和的10%采用；该项荷载的作用点位于刹 车轮与轨道的接触点，其方向与轨道方向一致。 2  吊车横向水平荷载标准值，应取横行小车重量与额定起 重量之和的百分数，并应乘以重力加速度，吊车横向水平荷载标 准值的百分数应按表6. 1.2采用。 表6.1.2 吊车横向水平荷载标准值的百分数 吊车类型 额定起重量(t) 百分数(%) 软钩吊车 ≤10 12 16~50 10 ≥75 8 硬钩吊车 一 20 3  吊车横向水平荷载应等分于桥架的两端，分别由轨道上 的车轮平均传至轨道，其方向与轨道垂直，并应考虑正反两个方 向的刹车情况。 注：1 悬挂吊车的水平荷载应出支撑系统承受；设计该支撑系统时， 尚应考虑风荷载与悬挂吊车水平荷载的组合； 2 手动吊车及电动葫芦可不考虑水平荷载。 6.2  多台吊车的组合 6.2.1  计算排架考虑多台吊车竖向荷载时，对单层吊车的单跨 厂房的每个排架，参与组合的吊车台数不宜多丁2台；对单层吊 车的多跨厂房的每个排架，不宜多于4台；对双层吊车的单跨厂 房宜按上层和下层吊车分别不多于2台进行组合；对双层吊车的 多跨厂房宜按上层和下层吊车分别不多于4台进行组合，且当下 层吊车满载时，上层吊车应按空载计算；上层吊车满载时，下层 吊车不应计入。考虑多台吊车水平荷载时，对单跨或多跨厂房的 每个排架，参与组合的吊车台数不应多于2台。 注：当情况特殊时，应按实际情况考虑。 6.2.2  计算排架时，多台吊车的竖向荷载和水平荷载的标准值， 应乘以表6.2.2中规定的折减系数。 表6.2.2  多台吊车的荷载折减系数 参与组合的 吊车台数 吊车工作级别 A1～A5 A6～A8 2 0.90 0.95 3 0.85 0.90 4 0.80 0.85 6.3  吊车荷载的动力系数 6.3.1  当计算吊车梁及其连接的承载力时，吊车竖向荷载应乘 以动力系数。对悬挂吊车(包括电动葫芦)及工作级别 A1～A5 的软钩吊车，动力系数可取1.05;对工作级别为A6～A8  的软 钩吊车、硬钩吊车和其他特种吊车，动力系数可取为1.1。 6.4 吊车荷载的组合值、频遇值及准永久值 6.4.1  吊车荷载的组合值系数、频遇值系数及准永久值系数可 按表6.4.1中的规定采用。 表6.4.1 吊车荷载的组合值系数、频遇值系数 及准永久值系数 吊车工作级别 组合值系数 4。 频遇值系数 ψ 准永久值系数 中4 软钩吊车 工作级别A1～A3 0.70 0.60 0.50 工作级别A4、A5 0.70 0.70 0.60 工作级别A6、A7 0.70 0.70 0.70 硬钩吊车及工作级别A8的软钩吊车 0.95 0.95 0.95 6.4.2  厂房排架设计时，在荷载准永久组合中可不考虑吊车荷 载；但在吊车梁按正常使用极限状态设计时，宜采用吊车荷载的 准永久值。 7  雪  荷  载 7.1  雪荷载标准值及基本雪压 7.1.1  屋面水平投影面上的雪荷载标准值应按下式计算： Sk=μSo                                                     (7.1.1) 式中：Sk——雪荷载标准值 (kN/m²); μ.——屋面积雪分布系数； So——基本雪压 (kN/m²)。 7.1.2  基本雪压应采用按本规范规定的方法确定的50年重现期 的雪压；对雪荷载敏感的结构，应采用100年重现期的雪压。 7.1.3  全国各城市的基本雪压值应按本规范附录E 中表E.5 重 现期R 为50年的值采用。当城市或建设地点的基本雪压值在本 规范表 E.5  中没有给出时，基本雪压值应按本规范附录E 规定 的方法，根据当地年最大雪压或雪深资料，按基本雪压定义，通 过统计分析确定，分析时应考虑样本数量的影响。当地没有雪压 和雪深资料时，可根据附近地区规定的基本雪压或长期资料，通 过气象和地形条件的对比分析确定；也可比照本规范附录E中 附图 E.6.1   全国基本雪压分布图近似确定。 7.1.4  山区的雪荷载应通过实际调查后确定。当无实测资料时， 可按当地邻近空旷平坦地面的雪荷载值乘以系数1.2采用。 7.1.5  雪荷载的组合值系数可取0.7;频遇值系数可取0.6;准  永久值系数应按雪荷载分区 T 、Ⅱ  和Ⅲ的不同，分别取0.5、 0.2和0;雪荷载分区应按本规范附录 E.5  或附图E.6.2   的规定  采 用 。 7.2  屋面积雪分布系数 7.2.1  屋面积雪分布系数应根据不同类别的屋面形式，按表 7 .2 . 1采用。 表7.2.1 屋面积雪分布系数 项次 类别 屋面形式及积雪分布系数μ 备 注 1 单跨单 坡屋面 一 α  ≤25° 30° 35°   40^ 45° 50° 55°≥60° μr  1.0 0.850.7 0.55 0.4 0.25 0.1   0    2 单跨双 坡屋面 P r 按 第 1 项 规定采用 3 拱形 屋面 一 Ar,m=0.2+105/L(pr,m≤2.0) 4 带天窗 的坡 屋面   一 续表7.2.1 项次 类别 屋面形式及积雪分布系数μ 备 注 5 带天窗 有挡风 板的坡 屋面 均匀分布的情况  不均匀分布的情况 1.0 1.4 1.0 0.8 1.4 1.0 a 6 多跨单 坡屋面 (锯齿 形屋 面 )   12      I2 不均匀分布的情况2, .112  112 a μ:按第1项 规定采用 7 双跨双 坡或拱 形屋面 1.0 均匀分布的情况 不均匀分布的情况1r 不均匀分布的情况2 If μr按第1或 3项规定采用 8 高低 屋面   a=2h(4m 100m)   1还应同时  考虑第2项、 第3项的积雪  分 布 ； 2 μr按第1 或 3 项 规 定 采用 注：1 第2项单跨双坡屋面仅当坡度α在20°~30°范围时，可采用不均匀分布 情 况 ； 2  第4、5项只适用于坡度α不大于25°的一般工业厂房屋面； 3    第7项双跨双坡或拱形屋面，当α不大于25°或 f/L 不大于0.1时，只采用 均匀分布情况； 4 多跨屋面的积雪分布系数，可参照第7项的规定采用。 7.2.2      设计建筑结构及屋面的承重构件时，应按下列规定采用 积雪的分布情况： 1  屋面板和檩条按积雪不均匀分布的最不利情况采用； 2  屋架和拱壳应分别按全跨积雪的均匀分布、不均匀分布 和半跨积雪的均匀分布按最不利情况采用； 3  框架和柱可按全跨积雪的均匀分布情况采用。 8  风  荷  载 8.1 风荷载标准值及基本风压 8.1.1  垂直于建筑物表面上的风荷载标准值，应按下列规定 确定： 1  计算主要受力结构时，应按下式计算： W=β₂HsHzWo                               (8.1.1-1) 式中：Wk——风荷载标准值 (kN/m²); β₂——高度z 处的风振系数； μ₅——风荷载体型系数； μ₂——风压高度变化系数； Wo—— 基本风压 (kN/m²)。 2  计算围护结构时，应按下式计算： wk=βHsHzW₀                              (8.1.1-2) 式中：β — —高度 z 处的阵风系数； μs——风荷载局部体型系数。 8.1.2  基本风压应采用按本规范规定的方法确定的50年重现期 的风压，但不得小于0.3kN/m² 。 对于高层建筑、高耸结构以及 对风荷载比较敏感的其他结构，基本风压的取值应适当提高，并 应符合有关结构设计规范的规定。 8.1.3  全国各城市的基本风压值应按本规范附录E 中 表E.5 重 现期R 为50年的值采用。当城市或建设地点的基本风压值在本 规范表 E.5   没有给出时，基本风压值应按本规范附录 E 规定的 方法，根据基本风压的定义和当地年最大风速资料，通过统计分 析确定，分析时应考虑样本数量的影响。当地没有风速资料时， 可根据附近地区规定的基本风压或长期资料，通过气象和地形条 件的对比分析确定；也可比照本规范附录E 中附图E.6.3 全国 基本风压分布图近似确定。 8.1.4  风荷载的组合值系数、频遇值系数和准永久值系数可分 别取0.6、0.4和0.0。 8.2  风压高度变化系数 8.2.1  对于平坦或稍有起伏的地形，风压高度变化系数应根据 地面粗糙度类别按表8.2.1确定。地面粗糙度可分为A 、B 、C、 D 四类：A 类指近海海面和海岛、海岸、湖岸及沙漠地区；B 类  指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇；C 类指有  密集建筑群的城市市区；D 类指有密集建筑群且房屋较高的城市 市 区 。 表8.2.1 风压高度变化系数μ₂ 离地面或海 平 面 高 度 (m) 地面粗糙度类别 A B C D 5 1.09 1.00 0.65 0.51 10 1.28 1.00 0.65 0.51 15 1.42 1.13 0.65 0.51 20 1.52 1.23 0.74 0.51 30 1.67 1.39 0.88 0.51 40 1.79 1.52 1.00 0.60 50 1.89 1.62 1.10 0.69 60 1.97 1.71 1.20 0.77 70 2.05 1.79 1.28 0.84 80 2.12 1.87 1.36 0.91 90 2.18 1.93 1.43 0.98 100 2.23 2.00 1.50 1.04 续表8.2.1 离地面或海 平面高度 (m) 地面粗糙度类别 A B C D 150 2.46 2.25 1.79 1.33 200 2.64 2.46 2.03 1.58 250 2.78 2.63 2.24 1.81 300 2.91 2.77 2.43 2.02 350 2.91 2.91 2.60 2.22 400 2.91 2.91 2.76 2.40 450 2.91 2.91 2.91 2.58 500 2.91 2.91 2.91 2.74 ≥550 2.91 2.91 2.91 2.91 8.2.2  对于山区的建筑物，风压高度变化系数除可按平坦地面 的粗糙度类别由本规范表8.2.1确定外，还应考虑地形条件的修 正，修正系数η应按下列规定采用： 1  对于山峰和山坡，修正系数应按下列规定采用： 1)顶部B 处的修正系数可按下式计算：        (8.2.2) 式中：tana—— 山峰或山坡在迎风面一侧的坡度；当 tana 大于 0.3时，取0.3; k——系数，对山峰取2.2,对山坡取1.4; H——山顶或山坡全高 (m); z-—    建筑物计算位置离建筑物地面的高度 (m);     当≈ >2.5H     时，取z=2.5H。 2)其他部位的修正系数，可按图8.2.2所示，取 A、C   图8.2.2 山峰和山坡的示意 处的修正系数 ηA 、 为 1 ,AB 间和 BC 间的修正系数 按η的线性插值确定。 2  对于山间盆地、谷地等闭塞地形，η可在0.75～0.85 选 取 。 3  对于与风向一致的谷口、山口，η可在1.20～1.50选取。 8.2.3  对于远海海面和海岛的建筑物或构筑物，风压高度变化 系数除可按 A 类粗糙度类别由本规范表8.2.1确定外，还应考 虑表8.2.3中给出的修正系数。 表8.2.3 远海海面和海岛的修正系数η 距海岸距离(km) η <40 40～60 60～100 1.0 1.0～1.1 1.1～1.2 8.3  风荷载体型系数 8.3.1  房屋和构筑物的风荷载休型系数，可按下列规定采用： 1  房屋和构筑物与表8.3. 1中的体型类同时，可按表 8.3.1的规定采用； 2  房屋和构筑物与表8.3.1中的体型不同时，可按有关资 料采用；当无资料时，宜由风洞试验确定； 3  对于重要且体型复杂的房屋和构筑物，应由风洞试验 确 定 。 表8.3.1风荷载体型系数 项次 类 别 体型及体型系数μs 备 注 1 封闭式 落地 双坡屋面 μ α a 0° -0.5 30° ≥60° μs 0.0 +0.2 +0.8 中间值按线性插值法计 算 2 封闭式  双坡屋面 H₃          -0.5 α α        μs -0.7 30°     0.0 ≥60°    +0.8 1中间值按线性插值法 计 算 ； 2 μs的绝对值不小于 0.1 3 封闭式 落地 拱形屋面   -0.8                               μ₅                           -0.5    0.1      +0.1 0.2      十0.2 0.5      +0.6 中间值按线性插值法计 算 续表8.3.1 项次 类 别 体型及体型系数μ 备 注 4 封闭式  拱形屋面 -0.8 μ   f/l 0.5 0.1      一0.8 tn 0.2      0.0 0.5      +0.6 1中间值按线性插值法 计 算 ； 2 μs的绝对值不小于 0.1 5 封闭式  单坡屋面 8.0 -0.5 In 迎风坡面的μs按第2项 采用 6 封闭式 高低双坡屋面 μ α 8 . 0 +   6 . 0 -   -0.2   -0.5 迎风坡面的μs按第2项 采用 7 封闭式 带天窗  双坡屋面 -0.2 9'0+ -0.7 0.6 5 0 - ] 带天窗的拱形屋面可按 照本图采用 +0.8 续表8.3.1 项次 类  别 体型及体型系数μs 备  注 8 封闭式  双跨双坡 屋面   μ        0.5-0.4       -0.4 C 4 . 0 迎风坡面的μs按第2项 采用 9 封闭式  不等高不 等跨的双 跨双坡 屋面   μ,      -0.6 α   6 . 0 H₃ Lα   -0.2 -0.6   -0.5 迎风坡面的μs按第2项 采用 10 封闭式  不等高不 等跨的三 跨双坡 屋面 -0.2   -0.5 -0.5-0.4 1迎风坡面的μs按第2 项采用 ； 2中跨上部迎风墙面的 11按下式采用： 12s₁=0.6(1-2h;/h) 当h₁=h,取μst=-0.6 80+ μ. -0.6[ α 心   项次 类  别 体型及体型系数μ 备 注 11 封闭式 带天窗带坡的 双坡屋面   -0.7 -0.2 5 -0.5u o   5 -0.2   -0.6 -0.3   i--0.5 一 12 封闭式 带天窗带双坡 的双坡屋面   n -0.3千 -0.2 -0.6 -0.5 -0.4 8 . 0 + 0+ -0.4 13 封闭式不等高 不等跨且中 跨带天窗的 三跨双坡屋面 -0.60 1迎风坡面的μs按第2 项采用 ； 2中跨上部迎风墙面的 μ按下式采用： μ:1=0.6(1-2h₁/h)  当h₁=h,取μJ=—0.6 从-0.6 =0.3+ 二 -0.6 0.5-0.4 4 . 0 -   项次 类 别 体型及体型系数μs 备 注 14 封闭式 带天窗的 双跨双坡 屋面   迎风面第2跨的天窗面 的μs下列规定采用： 1当a≤4h,取μs= 0.2; 2当a>4h,取1=0 . 6 15 封闭式 带女儿墙的 双坡屋面   +1.3   0 当屋面坡度不大于15° 时，屋面上的体型系数可  按无女儿墙的屋面采用 16 封闭式  带雨篷的 双坡屋面 迎风坡面的μs按第2项 采用 - 17 封闭式对立 两个带雨篷的 双坡屋面   α -0.4-0.3-0.2-0.4 s    -0.5 1本图适用于s为8m~ 20m范围内； 2迎风坡面的μs按第2 项采用   项次 类 别 体型及体型系数μs 备 注 18 封闭式 带下沉天窗的 双坡屋面或 拱形屋面   8.0千 -1.2   -0.5 一 19 封闭式  带下沉天 窗的双跨 双坡或拱 形屋面 80+ -0.8         0.5 =L2        -L.2   0.4 一 20 封闭式  带天窗挡 风板的坡 屋面   寸 +0.3   -0.7 0 | IQ 0.8  -0.6 06 一 21 封闭式  带天窗挡 风板的双 跨坡屋面   一 续表8.3.1 项次 类 别 体型及体型系数μs 备 注 22 封闭式 锯齿形 屋面   1迎风坡面的μs按第2 项采用 ； 2齿面增多或减少时， 可均匀地在(1)、(2)、(3)  三个区段内调节 23 封闭式 复杂多 跨屋面   a     a -07   -0.6   -0.7   a 06n  -0.5.   -0.4 -0.4   4 . 0 天窗面的μs按下列规定 采用： 1 当 a ≤ 4 时 ， 取 μ = 0.2; 2 当 a > 4 h 时 ， 取 μ s = 0.6 .02. 80+ 三  -0.6  -0.5 24 靠山封闭式 双坡屋面   本图适用于Hm/H≥2及s/H=0.2～0.4的情况   项次 类 别 体型及体型系数μs 备  注 24 靠山封闭式 双坡屋面 体型系数μs按下表采用： β α A B C D E 30° 15° 30° 60° +0.9 +0.9 +1.0 一0.4 +0.2 +0.7 0.0 一0.2 一0.4 +0.2 一0.2 一0.2 一0.2 一0.3 一0.5 60° 15° 30° 60° +1.0 +1.0 +1.0 +0.3 十0.4 +0.8 +0.4 +0.3 一0.3 +0.5 +0.4 0.0 +0.4  十0.2 一0.5 90° 15° 30° 60° +1.0 +1.0 +1.0 +0.5 +0.6 十0.9 +0.7 +0.3 一0.1 +0.8 +0.9 +0.2 +0.6 十0.7 一0.4 (b)            体型系数μs按下表采用： β ABCD    E   A′B'C′D   F 15°一0.8 +0.9   一0.2    一0.2 30°一0.9 +0.9   一0.2   一0.2 60°一0.9 +0.9   一0.2   一0.2 一   项次 类 别 体型及体型系数μs 备 注 25 靠山封闭式 带天窗的 双坡屋面   本图适用于Hm/H≥2及s/H=0.2～0.4的情况 体型系数μs按下表采用： β A B C D D' C′ B' A'    E 30° 60° 90° +0.9 +0.9 +1.C 十0.2 +0.6 +0.8 一0.6 +0.1 +0.6 一0.4 十0.1 +0.2 一0.3 十0.2 +0.6 一0.3 +0.2 +0.6 -0.3 +0.2 +0.6 一0.2 一0.5 +0.4  十0.1 十0.8 十0.6 26 单面开敞  式双坡屋面   迎风坡面的1μs按第2项 采用   项次 类 别 体型及体型系数μs 备 注 27 双面开敞 及四面开 敞式双坡 屋面   (a)两端有山墙        (b)四面开敞 体型系数μs α         μIe      μs2 ≤10°    -1.3     一0.7 30°     +1.6      +0.4 1中间值按线性插值法 计 算 ； 2本图屋面对风作用敏 感，风压时正时负，设计 时应考虑μs值变号的情况； 3纵向风荷载对屋面所 引起的总水平力，当a≥30 ° 时，为0.05Are%;当a<30° 时，为0.10Aten;其中，A 为屋面的水平投影面积， ter为屋面高度h处的风压； 4当室内堆放物品或房 屋处于山坡时，屋面吸力 应增大，可按第26项(a) 采用   项次 类  别 体型及体型系数μs 备 注 28 前后纵墙半 开敞双坡 屋面 μ -0.3 a   -0.8 8 . 0 1迎风坡面的μs按第2 项采用 ； 2本图适用于墙的上部   集中开敞面积≥10%且 <50%的房屋； 3 当 开 敞 面 积 达 5 0 % 时，背风墙面的系数改为 -1.1 +0.5 29 单坡及双坡 顶盖 (a) s  Mo  μ3 H a    & α    μsl      μs2      μs3  Is4 一0.5 +1.3 一0.6 +1.4 1中间值按线性插值法 计 算 ； 2(b)项体型系数按第 27项采用； 3(b)、(c)应考虑第27 项注2和注3   项次 类 别 体型及体型系数μs 备 注 29 单坡及双坡 顶盖 (b) (c) α     4s1    μs2 ≤10°  +1.0   +0.7 30°   -1.5   一0.4 1中间值按线性插值法 计 算 ； 2(b)项体型系数按第 27项采用； 3(b)、(c)应考虑第27 项注2和注3 30 封闭式房屋和 构筑物 (a)正多边形(包括矩形)平面 项次 类 别 体型及体型系数μs 备 注 30 封闭式房屋和 构筑物   D   (b)Y形平面 -0.7    -0.540+0.7 +1.0       +0.9 -0.5 -0.7            -0.5 (c)L形平面   -0.75 -0.5 (d)II形平面 -0.7   一 -0.6 +0.3   -0.7 -0.5 +0.8 -D.6 +0.9 -0.6 -0.6 (e)十字形平面 -0.6 +0.6      -0.5 +0.6      -0.5 -0.6 (f)截角三边形平面 -0.45 -0.45 -0.5 0.5   项次 类 别 体型及体型系数μs 备 注 31 高度超过 45m的矩 形截面高 层建筑 一 32 各种截面 的杆件 L I μ=+1.3 一 33 桁架   1 - - 单榀桁架的体型系数 μst=中μ5   项次 类 别 体型及体型系数pμs 备 注 33 桁架 式中：μs为桁架构件的体型系数，对型钢杆件按第32项采用，对圆管杆件按 第37(b)项采用； φ=An/A为桁架的挡风系数； A。为桁架杆件和节点挡风的净投影面积； A=hl为桁架的轮廓面积。 (b)       个 n榀平行桁架的整体体型系数 7 1 b 式中：μs为单榀桁架的体型系数； η系数按下表采用。 b/h ≤1 2 4 6 ≤0.1 0.2 0.3 0.4 0.5 0.6 1.00 0.85 0.66 0.50 0.33 0.15 1.00 0.90 0.75 0.60 0.45 0.30 1.00 0.93 0.80 0.67 0.53 0.40 1.00 0.97 0.85 0.73 0.62 0.50 续表8.3.1 项次 类  别 体型及体型系数ps 备 注 34 独立墙壁 及围墙 一 3  .  1  + 一 35 塔架 中间值按线性插值法计 算 (a)角钢塔架整体计算时的体型系数μ:按下表采用。 挡风系数 p 方形 三角形 风向 ③④⑤ 风向① 风向② 单角钢 组合角钢 ≤0.1 2.6 2.9 3.1 2.4 0.2 2.4 2.7 2.9 2.2 0.3 2.2 2.4 2.7 2.0 0.4 2.0 2.2 2.4 1.8 0.5 1.9 1.9 2.0 1.6 (b)管子及圆钢塔架整体计算时的体型系数μs: 当μzubd2不大于0.002时，μs按角钢塔架的μs值乘以0.8采用； 当μ₂zbd2不小于0.015时，μs按角钢塔架的μs值乘以0.6采用。 续表8.3.1 项次 类  别 体型及体型系数μs 备 注 36 旋转壳顶 μs=0.5   sin²psinψ—cos² 式中：ψ为平面角，中为仰角。 37 圆截面构筑物 (包括烟囱、 塔桅等) (a)局部计算时表面分布的体型系数   1(a)项局部计算用表 中的值适用于μ₂uead²大于 0.015的表面光滑情况，其 中zeg以kN/m²计， d以m 计。 2(b)项整体计算用表 中的中间值按线性插值法 计算；△为表面凸出高度 续表8.3.1 项次 类 别 体型及体型系数μs 备 注 37 圆截面构筑物 (包括烟囱、 塔桅等) α H/d≥25 H/d=7 H/d=1 0° +1.0 +1.0 +1.C 15° 十0.8 +0.8 十0.8 30° 十0.1 十0.1 十0.1 45° 一0.9 一0.8 一0.7 60° 一1.9 —1.7 一1.2 75° —2.5 —2.2 —1.5 90° 一2.6 —2.2 一1.7 105° -1.9 —1.7 -1.2 120° 一0.9 一0.8 一0.7 135° 一0.7 一0.6 一0.5 150° 一0.6 —0.5 一0.4 165° —0.6 —0.5 一0.4 180° 一0.6 —0.5 一0.4 (b)整体计算时的体型系数   127eod2 表面情况 H/d≥25 H/d=7 H/d=1 ≥0.015 △≈0  △=0.02d △=0.08d 0.6 0.9 1.2 0.5 0.8 1.0 0.5 0.7 0.8 ≤0.002 1.2 0.8 0.7 1(a)项局部计算用表 中的值适用于12tend²大于 0.015的表面光滑情况，其 中zeo以kN/m²计， d以m  计。 2(b)项整体计算用表 中的中间值按线性插值法 计算；△为表面凸出高度 续表8.3.1 项次 类 别 体型及体型系数μs 备 注 38 架空管道 (a)上下双管 s/d  ≤0.25  0.5  0.75   1.0   1.5    2.0  ≥3.0  μs  +1.20 +0.9D +0.75 +0.70 十0.55 十0.63 +0.60 (b)前后双管 s/d  ≤0.25  0.5   1.5   3.0   4.0   6.0   8.0 ≥10.0 μs  +0.68  +0.86 +0.94 +0.99 +1.08 +1.11 +1.14 +1.20 1本图适用于pμ2eyd²≥ 0.015的情况； 2(b)项前后双管的μs  值为前后两管之和，其中 前管为0.6; 3(c)项密排多管的μs 值为各管之总和 (c)密排多管 μs=+1.4   项次 类 别 体型及体型系数μs 备  注 39 拉索   风荷载水平分量wx的体型系数μs及垂直分量twy的体型系数μsy按下表采 用 ： a μsx μs? α Isx μsy 0° 0.00 0.00 50° 0.60 0.40 10° 0.05 0.05 60° 0.85 0.40 20° 0.10 0.10 70° 1.10 0.30 30° 0.20 0.25 80° 1.20 0.20 40° 0.35 0.40 90° 1.25 0.00 一 8.3.2  当多个建筑物，特别是群集的高层建筑，相互间距较近 时，宜考虑风力相互干扰的群体效应；一般可将单独建筑物的体 型系数μs 乘以相互干扰系数。相互干扰系数可按下列规定确定： 1  对矩形平面高层建筑，当单个施扰建筑与受扰建筑高度相 近时，根据施扰建筑的位置，对顺风向风荷载可在1.00～1.10范 围内选取，对横风向风荷载可在1.00～1.20范围内选取； 2 其他情况可比照类似条件的风洞试验资料确定，必要时 宜通过风洞试验确定。 8.3.3      计算围护构件及其连接的风荷载时，可按下列规定采用 局部体型系数μsI: 1  封闭式矩形平面房屋的墙面及屋面可按表8.3.3的规定 采用； 2  檐口、雨篷、遮阳板、边棱处的装饰条等突出构件，取 —2.0; 3 其他房屋和构筑物可按本规范第8.3.1条规定体型系数 的1.25倍取值。 表8.3.3 封闭式矩形平面房屋的局部体型系数 项次 类 别 体型及局部体型系数 备 注 1 封闭式 矩形平 面房屋 的墙面 E 应 取 2 H 和迎风宽度B  中较小者 续表8.3.3 项次 类 别 体型及局部体型系数 备 注 2 封闭式 矩形平 面房屋 的双坡 屋面   α ≤5 15 30 ≥45 Ra H/D≤0.5 -1.8 0.0 -1.5 十0.2 -1.5 +0.7 0.0 +0.7 H/D≥1.0 -2.0 0.0 --2.0 +0.2 Rb -1.8 0.0 -1.5 +0.2 -1.5 十0.7 0.0 +0.7 Re -1.2 0.0 —0.6 +0.2 —0.3 十0.4 0.0 +0.6 Ra 一0.6 十0.2 -1.5 0.0 -0.5 0.0 —0.3 0.0 Re -0.6 0.0 —0.4 0.0 一0.4 0.0 一0.2 0.0 1  E 应 取 2H和迎风宽  度 B 中 较 小 者 ； 2中间值可  按线性插值法 计算(应对相 同符号项插 值); 3同时给出 两个值的区域 应分别考虑正 负风压的作用； 4风沿纵轴 吹来时，靠近 山墙的屋面可 参照表中a≤5 时的Ra和Rb 取值 续表8.3.3 项次 类 别 体型及局部体型系数 备 注 3 封闭式 矩形平 面房屋 的单坡 屋面   α ≤5 15 30 ≥45 R —2.0 —2.5 —2.3 -1.2 Rb —2.0 —2.0 -1.5 —0.5 R. —1.2 -1.2 一0.8 一0.5 1  E 应 取 2H和迎风宽  度 B 中 的 较 小 者 ； 2中间值可  按线性插值法 计 算 ； 3迎风坡面 可参考第2项 取值 8.3.4  计算非直接承受风荷载的围护构件风荷载时，局部体型 系数μs可按构件的从属面积折减，折减系数按下列规定采用： 1  当从属面积不大于1m² 时，折减系数取1.0; 2  当从属面积大于或等于25m²  时，对墙面折减系数取 0 .8,对局部体型系数绝对值大于1 .0的屋面区域折减系数取 0.6,对其他屋面区域折减系数取1.0; 3  当从属面积大于1m²  小于25m²  时，墙面和绝对值大于 1.0的屋面局部体型系数可采用对数插值，即按下式计算局部体 型系数： μs(A)=μs₁ (1)+[μs(25)   一 μ(1)]log  A/1.4   (8.3.4) 8.3.5  计算围护构件风荷载时，建筑物内部压力的局部体型系 数可按下列规定采用： 1  封闭式建筑物，按其外表面风压的正负情况取一0 .2 或0 .2; 2  仅一面墙有主导洞口的建筑物，按下列规定采用： 1)当开洞率大于0.02且小于或等于0. 10时，取0.4 μs₁; 2)   当开洞率大于0.10且小于或等于0.30时，取0.6μsL; 3)当开洞率大于0.30时，取0.8μs₁。 3     其他情况，应按开放式建筑物的 μs取值。 注：1 主导洞口的开洞率是指单个主导洞口面积与该墙面全部面积 之 比 ； 2 μ应取主导洞口对应位置的值。 8.3.6  建筑结构的风洞试验，其试验设备、试验方法和数据处 理应符合相关规范的规定。 8.4  顺风向风振和风振系数 8.4.1      对于高度大于30m 且高宽比大于1.5的房屋，以及基本 自振周期 T₁ 大于0.25s 的各种高耸结构，应考虑风压脉动对结 构产生顺风向风振的影响。顺风向风振响应计算应按结构随机振 动理论进行。对于符合本规范第8.4.3条规定的结构，可采用风 振系数法计算其顺风向风荷载。 注：1 结构的自振周期应按结构动力学计算；近似的基本自振周期 T₁ 可按附录F 计算； 2 高层建筑顺风向风振加速度可按本规范附录J计算。 8.4.2      对于风敏感的或跨度大于36m 的柔性屋盖结构，应考虑 风压脉动对结构产生风振的影响。屋盖结构的风振响应，宜依据 风洞试验结果按随机振动理论计算确定。 8.4.3  对于一般竖向悬臂型结构，例如高层建筑和构架、塔架、 烟囱等高耸结构，均可仅考虑结构第一振型的影响，结构的顺风  向风荷载可按公式(8. 1. 1-1)计算。z 高度处的风振系数β可按  下式计算： β=1+2gI₁₀B₂√ 1+R                                     (8.4.3) 式中：g—— 峰值因子，可取2.5; I₁           10m 高度名义湍流强度，对应 A 、B 、C 和 D 类地 面粗糙度，可分别取0.12、0.14、0.23和0.39; R—— 脉动风荷载的共振分量因子； B₂—— 脉动风荷载的背景分量因了。 8.4.4  脉动风荷载的共振分量因子可按下列公式计算： (8.4.4-1) (8.4.4-2) 式中：f₁—— 结构第1阶自振频率 (Hz); kw——地面粗糙度修正系数，对 A 类 、B 类 、C 类和D 类地面粗糙度分别取1.28、1.0、0.54和0.26; 51 — — 结构阻尼比，对钢结构可取0.01,对有填充墙 的钢结构房屋可取0.02,对钢筋混凝上及砌体 结构可取0 . 05,对其他结构可根据工程经验 确定。 8.4.5  脉动风荷载的背景分量因子可按下列规定确定： 1  对体型和质量沿高度均匀分布的高层建筑和高耸结构， 可按下式计算： (8.4.5) 式中：中(z)——  结构第1阶振型系数； H—— 结构总高度 (m),     对 A 、B 、C 和 D 类地面粗 糙度，H  的取值分别不应大于300m 、350m、 450m 和550m; Px——脉动风荷载水平方向相关系数； Pε——脉动风荷载竖直方向相关系数； k 、a₁——系数，按表8.4.5-1取值。 表8.4.5-1 系数k 和a1 粗糙度类别 A B C D 高层建筑 k 0.944 0.670 0.295 0.112 a1 0.155 0.187 0.261 0.346 高耸结构 k 1.276 0.910 0.404 0.155 41 0.186 0.218 0.292 0.376 2  对迎风面和侧风面的宽度沿高度按直线或接近直线变化， 而质量沿高度按连续规律变化的高耸结构，式(8.4.5)计算的 背景分量因子B₂ 应乘以修正系数 θB 和θ。 θB 为构筑物在≈高度 处的迎风面宽度B(z) 与底部宽度B(0) 的比值；0、可按表8.4.5- 2确定。 表8.4.5-2 修正系数θ, B(H)/B(0) 1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 ≤0.1 6 1.00 1.10 1.20 1.32 1.50 1.75 2.08 2.53 3.30 5.60 8.4.6  脉动风荷载的空间相关系数可按下列规定确定： 1  竖直方向的相关系数可按下式计算：        (8.4.6-1) 式中：H——结构总高度 (m);    对 A 、B 、C 和 D 类地面粗糙 度 ，H 的取值分别不应大于300m、350m、450m 和550m。 2  水平方向相关系数可按下式计算：   (8.4.6-2) 式中：B——结构迎风面宽度 (m),B≤2H。 3  对迎风面宽度较小的高耸结构，水平方向相关系数可取 Pa=1。 8.4.7  振型系数应根据结构动力计算确定。对外形、质量、刚 度沿高度按连续规律变化的竖向悬臂型高耸结构及沿高度比较均 匀的高层建筑，振型系数中₁(z)   也可根据相对高度z/I     按本规 范附录G 确定。 8.5  横风向和扭转风振 8.5.1  对于横风向风振作用效应明显的高层建筑以及细长圆形 截面构筑物，宜考虑横风向风振的影响。 8.5.2  横风向风振的等效风荷载可按下列规定采用： 1  对于平面或立面体型较复杂的高层建筑和高耸结构，横 风向风振的等效风荷载WLk 宜通过风洞试验确定，也可比照有关 资料确定； 2  对于圆形截面高层建筑及构筑物，其由跨临界强风共振 (旋涡脱落)引起的横风向风振等效风荷载 wk   可按本规范附录 H.1  确定； 3  对于矩形截面及凹角或削角矩形截面的高层建筑，其横 风向风振等效风荷载Wk 可按本规范附录H.2  确定。 注：高层建筑横风向风振加速度可按本规范附录J 计算。 8.5.3      对圆形截面的结构，应按下列规定对不同雷诺数Re  的 情况进行横风向风振(旋涡脱落)的校核： 1  当 Re<3×10⁵     目结构顶部风速  H 大 于   时，可发生亚 临界的微风共振。此时，可在构造上采取防振措施，或控制结构 的临界风速vc 不小于15m/s。 2  当 Re≥3.5×10⁶     且结构顶部风速 vH 的1 . 2倍大于 Vcr 时，可发生跨临界的强风共振，此时应考虑横风向风振的等效风 荷载。 3  当雷诺数为3×10⁵≤Re<3.5×10⁶      时，则发生超临界范 围的风振，可不作处理。 4    雷诺数Re  可按下列公式确定： Re=69000cD                                 (8.5.3-1) 式中：v—— 计算所用风速，可取临界风速值ver; D——结构截面的直径 (m),    当结构的截面沿高度缩小时 (倾斜度不大于0.02),可近似取2/3结构高度处的 直径。 5  临界风速we 和结构顶部风速vH 可按下列公式确定： (8.5.3-2)   (8.5.3-3) 式中：T:—— 结构第i 振型的自振周期，验算亚临界微风共振时 取基本自振周期 T₁ ; St——斯脱罗哈数，对圆截面结构取0.2; IH——结构顶部风压高度变化系数； 7Wo ——基本风压 (kN/m²); p——空气密度 (kg/m³)。 8.5.4 对于扭转风振作用效应明显的高层建筑及高耸结构，宜 考虑扭转风振的影响。 8.5.5 扭转风振等效风荷载可按下列规定采用： 1  对于体型较复杂以及质量或刚度有显著偏心的高层建筑， 扭转风振等效风荷载7wrk 宜通过风洞试验确定，也可比照有关资  料确定； 2 对于质量和刚度较对称的矩形截面高层建筑，其扭转风 振等效风荷载 wTk 可按本规范附录H.3  确定。 8.5.6 顺风向风荷载、横风向风振及扭转风振等效风荷载宜按 表8.5.6考虑风荷载组合工况。表8.5.6中的单位高度风力 Fp 、F₁k  及扭矩 TT  标准值应按下列公式计算： Fpk=(Wk₁—Wk₂)B Flk  =WLkB TTk=WTkB² (8.5.6-1) (8.5.6-2) (8.5.6-3) 式中：Fu—— 顺风向单位高度风力标准值 (kN/m); F——    横风向单位高度风力标准值 (kN/m); TTk——单位高度风致扭矩标准值 (kN·m/m); Wk、Wkz——迎风面、背风面风荷载标准值 (kN/m²); ULk、WT.—  横风向风振和扭转风振等效风荷载标准值 (kN/ m²); B——迎风面宽度 (m)。 表8.5.6 风荷载组合工况 工况 顺风向风荷载 横风向风振等效风荷载 扭转风振等效风荷载 1 Fok 2 0.6Fr FLk 一 3 一 一 TTk 8.6 阵 风 系 数 8.6.1 计算围护结构(包括门窗)风荷载时的阵风系数应按表 8.6.1确定。 表8.6.1阵风系数β 离地面高度 (m) 地面粗糙度类别 A B C D 5 1.65 1.70 2.05 2.40 10 1.60 1.70 2.05 2.40 15 1.57 1.66 2.05 2.40 20 1.55 1.63 1.99 2.40 30 1.53 1.59 1.90 2.40 40 1.51 1.57 1.85 2.29 50 1.49 1.55 1.81 2.20 60 1.48 1.54 1.78 2.14 70 1.48 1.52 1.75 2.09 80 1.47 1.51 1.73 2.04 90 1.46 1.50 1.71 2.01 续表8.6.1 离地面高度 (m) 地面粗糙度类别 A B C D 100 1.46 1.50 1.69 1.98 150 1.43 1.47 1.63 1.87 200 1.42 1.45 1.59 1.79 250 1.41 1.43 1.57 1.74 300 1.40 1.42 1.54 1.70 350 1.40 1.41 1.53 1.67 400 1.40 1.41 1.51 1.64 450 1.40 1.41 1.50 1.62 500 1.40 1.41 1.50 1.60 550 1.40 1.41 1.50 1.59 9  温 度 作 用 9.1  一 般 规 定 9.1.1  温度作用应考虑气温变化、太阳辐射及使用热源等因素， 作用在结构或构件上的温度作用应采用其温度的变化来表示。 9.1.2  计算结构或构件的温度作用效应时，应采用材料的线膨 胀系数 αT 。 常用材料的线膨胀系数可按表9.1.2采用。 表9.1.2 常用材料的线膨胀系数 αr 材 料 线膨胀系数α(×10-5/℃) 轻骨料混凝土 7 普通混凝土 10 砌体 6~10 钢，锻铁，铸铁 12 不锈钢 16 铝，铝合金 24 9.1.3  温度作用的组合值系数、频遇值系数和准永久值系数可 分别取0.6、0.5和0.4。 9.2  基 本 气 温 9.2.1      基本气温可采用按本规范附录 E 规定的方法确定的50 年重现期的月平均最高气温 Tmax和月平均最低气温 Tmin。全国各 城市的基本气温值可按本规范附录E 中 表E.5 采用。当城市或 建设地点的基本气温值在本规范附录E 中没有给出时，基本气 温值可根据当地气象台站记录的气温资料，按附录 E 规定的方 法通过统计分析确定。当地没有气温资料时，可根据附近地区规 定的基本气温，通过气象和地形条件的对比分析确定；也可比照 本规范附录E 中图E.6.4   和图E.6.5   近似确定。 9.2.2 对金属结构等对气温变化较敏感的结构，宜考虑极端气 温的影响，基本气温 Tmax和 Tmin可根据当地气候条件适当增加或 降低。 9.3  均匀温度作用 9.3.1  均匀温度作用的标准值应按下列规定确定： 1  对结构最大温升的工况，均匀温度作用标准值按下式 计算： △Tk=Ts,nax —To.min                      (9.3.1-1) 式中：△Tk—— 均匀温度作用标准值(℃); Ts,ux-——结构最高平均温度(℃); To,min——结构最低初始平均温度(℃)。 2  对结构最大温降的工况，均匀温度作用标准值按下式 计算： △Tk=Ts,min—Tomax                     (9.3.1-2) 式中：T,min       结构最低平均温度(℃); To,mux——结构最高初始平均温度(℃)。 9.3.2  结构最高平均温度Ts,max和最低平均温度 Ts,min宜分别根 据基本气温Tnax和 Tm:n按热工学的原理确定。对于有围护的室内 结构，结构平均温度应考虑室内外温差的影响；对于暴露丁室外 的结构或施工期间的结构，宜依据结构的朝向和表面吸热性质考 虑太阳辐射的影响。 9.3.3  结构的最高初始平均温度 To,mx和最低初始平均温度 To,min应根据结构的合拢或形成约束的时间确定，或根据施工时 结构可能出现的温度按不利情况确定。 10 偶 然 荷 载 10.1  一 般 规 定 10.1.1  偶然荷载应包括爆炸、撞击、火灾及其他偶然出现的灾 害引起的荷载。本章规定仅适用于爆炸和撞击荷载。 10.1.2  当采用偶然荷载作为结构设计的主导荷载时，在允许结 构出现局部构件破坏的情况下，应保证结构不致因偶然荷载引起 连续倒塌。 10.1.3  偶然荷载的荷载设计值可直接取用按本章规定的方法确 定的偶然荷载标准值。 10.2  爆    炸 10.2.1 由炸药、燃气、粉尘等引起的爆炸荷载宜按等效静力荷 载采用。 10.2.2  在常规炸药爆炸动荷载作用下，结构构件的等效均布静 力荷载标准值，可按下式计算： Qc=Kdepe                                     (10.2.2) 式中：Qce—— 作用在结构构件上的等效均布静力荷载标准值； pe—— 作用在结构构件上的均布动荷载最大压力，可按 国家标准《人民防空地下室设计规范》 GB  50038- 2005中第4.3.2条和第4.3.3条的有关规定采用； Kde—— 动力系数，根据构件在均布动荷载作用下的动力 分析结果，按最大内力等效的原则确定。 注：其他原因引起的爆炸，可根据其等效TNT 装药量，参考本条方 法确定等效均布静力荷载。 10.2.3      对于具有通口板的房屋结构，当通口板面积Ay 与爆炸  空间体积V 之比在0.05～0. 15之问且体积V 小于1000m³  时 ， 燃气爆炸的等效均布静力荷载 pk 可按下列公式计算并取其较 大值： pk=3+pv                                     (10.2.3-1)      (10.2.3-2) 式中： pv—— 通口板( 一般指窗口的平板玻璃)的额定破坏压 力 (kN/m²); Ay——通口板面积 (m²); V—— 爆炸空间的体积 (m³)。 10.3  撞    击 10.3.1  电梯竖向撞击荷载标准值可在电梯总重力荷载的(4～6) 倍范围内选取。 10.3.2  汽车的撞击荷载可按下列规定采用： 1  顺行方向的汽车撞击力标准值 P&(kN)  可按下式计算：                 (10.3.2) 式中：m——汽 车 质 量 (t),     包括车自重和载重； 0 — — 车速 (m/s); t——撞击时间 (s)。 2  撞击力计算参数m、v、t 和荷载作用点位置宜按照实际 情况采用；当无数据时，汽车质量可取15t,   车速可取22.2m/s,    撞击时间可取1.0s,   小型车和大型车的撞击力荷载作用点位置 可分别取位于路面以上0.5m 和1 . 5m 处 。 3  垂直行车方向的撞击力标准值可取顺行方向撞击力标准 值的0.5倍，二者可不考虑同时作用。 10.3.3  直升飞机非正常着陆的撞击荷载可按下列规定采用： 1  竖向等效静力撞击力标准值 P₆ (kN)  可按下式计算： P.=C√m                                        (10.3.3) 式中：C-——系数，取3kN·kg-0.5; m——直升飞机的质量 (kg)。 2  竖向撞击力的作用范围宜包括停机坪内任何区域以及停 机坪边缘线7m 之内的屋顶结构。 3  竖向撞击力的作用区域宜取2m×2m。 附录A    常用材料和构件的自重 表 A  常用材料和构件的自重表 名  称 白重 备  注 1 木 材 (kN/m³) 杉木 4.0 随含水率而不同 冷杉、云杉、红松、华 山松、樟子松、铁杉、拟 赤杨、红椿、杨木、枫杨 4.0～5.0 随含水率而不同 马尾松、云南松、油松、 赤松、广东松、桤木、枫   香、柳木、檫木、秦岭落   叶松、新疆落叶松 5.0～6.0 随含水率而不同 东北落叶松、陆均松、 榆木、桦木、水曲柳、苦  楝、木荷、臭椿 6.0～7.0 随含水率而不同 锥木(栲木)、石栎、槐 木、乌墨 7.0～8.0 随含水率而不同 青冈栎(楮木)、栎木(柞 木)、桉树、木麻黄 8.0~9.0 随含水率而不同 普通木板条、椽檩木料 5.0 随含水率而不同 锯末 2.0～2.5 加防腐剂时为3kN/m³ 木丝板 4.0～5.0 一 软木板 2.5 -- 刨花板 6.0 续表A 淡 名  称 自重 备  注 2 胶合板材 (kN/m²) 胶合三夹板(杨木) 0.019 一 胶合三夹板(椴木) 0.022 一 胶合三夹板(水曲柳) 0.028 一 胶合五夹板(杨木) 0.030 一 胶合五夹板(椴木) 0.034 一 胶合五夹板(水曲柳) 0.040 一 甘蔗板(按10mm厚计) 0.030 常用厚度为13mm,15mm, 19mm,25rn 隔声板(按10mm厚计) 0.030 常用厚度为13mm,20mm 木屑板(按10mm厚计) 0.120 常用厚度为6mm,10mm 3 金属矿产 (kN/m³) 锻铁 77.5 一 铁矿渣 27.6 一 赤铁矿 25.0~~30.0 一 钢 78.5 一 紫铜、赤铜 89.0 一 黄铜、青铜 85.0 一 硫化铜矿 42.0 一 铝 27.0 一 铝合金 28.0 一 锌 70.5 一 亚锌矿 40.5 一 铅 114.0 一 方铅矿 74.5 一 金 193.0 一 白金 213.0 - 银 105.0 一 续表A 要 名  称 自重 备  注 3 金属矿产 (kN/m³) 锡 73.5 一 镍 89.0 一 水银 136.0 - 钨 189.0 一 镁 18.5 一 锑 66.6 一 水晶 29.5 一 硼砂 17.5 硫矿 20.5 一 石棉矿 24.6 一 石棉 10.0 压实 石棉 4.0 松散，含水量不大于15% 石垩(高岭土) 22.0 一 石膏矿 25.5 一 石膏 13.0~14.5 粗块堆放φ=30° 细块堆放φ=40° 石膏粉 9.0 一 4 土、砂、 砂 砾 、 岩石 (kN/m³) 腐殖土 15.0～16.0 干，φ=40°;湿，φ=35°; 很湿，φ=25° 黏土 13.5 干，松，空隙比为1.0 黏土 16.0 干，φ=40°,压实 黏土 18.0 湿，φ=35°,压实 黏土 20.0 很湿，φ—25°,压实 砂土 12.2 千，松 砂土 16.0 干，φ=35°,压实 砂土 18.0 湿，φ—35°,压实 砂土 20.0 很湿，φ=25°,压实 名  称 自重 备  注 4 土、砂、 砂 砾 、 岩石 (kN/m³) 砂土 14.0 干，细砂 砂土 17.0 干，粗砂 卵石 16.0～18.0 干 黏土夹卵石 17.0～18.0 干，松 砂夹卵石 15.0～17.0 干，松 砂夹卵石 16.0～19.2 干，压实 砂夹卵石 18.9～19.2 湿 浮石 6.0～8.0 干 浮石填充料 4.0~~6.0 一 砂岩 23.6 一 页岩 28.0 一 页岩 14.8 片石堆置 泥灰石 14.0 φ=40° 花岗岩、大理石 28.0 一 花岗岩 15.4 片石堆置 石灰石 26.4 一 石灰石 15.2 片石堆置 贝壳石灰岩 14.0 一 白云石 16.0 片石堆置φ=48° 滑石 27.1 一 火石(燧石) 35.2 一 云斑石 27.6 一 玄武岩 29.5 一 长石 25.5 一 角闪石、绿石 30.0 一 角闪石、绿石 17.1 片石堆置 碎石子 14.0～15.0 堆置 续表A 名    称 自重 备   注 4 土、砂、 砂砾 、 岩石 (kN/m³) 岩粉 16.0 黏土质或石灰质的 多孔黏土 5.0～8.0 作填充料用，φ=35° 硅藻土填充料 4.0～6.0 一 辉绿岩板 29.5 5 砖及砌块 (kN/m³) 普通砖 18.0 240mm×115mm×53mm (684块/m³) 普通砖 19.0 机器制 缸砖 21.0～21.5 230mm×110mm×65mm (609块/m³) 红缸砖 20.4 一 耐火砖 19.0~22.0 230mm×110mm×65mm (609块/m³) 耐酸瓷砖 23.0～25.0 230mm×113mm×65mm (590块/m³) 灰砂砖 18.0 砂：白灰=92:8 煤渣砖 17.0～18.5 -- 矿渣砖 18.5 硬矿渣：烟灰：石灰= 75:15:10 焦渣砖 12.0～14.0 一 烟灰砖 14.0～15.0 炉渣；电石渣：烟灰= 30:40:30 黏土坯 12.0～15.0 一 锯末砖 9.0 --- 焦渣空心砖 10.0 290mm×290mm     × 140mm(85块/m³) 水泥空心砖 9.8 290mm   ×290mm   × 140mm(85块/m³) 续表A 5 名    称 自重 备   注 砖及砌块 (kN/m³) 水泥空心砖 10.3 300mm×250mm×110mm (121块/m³) 水泥空心砖 9.6 300mm×250mm×160rnn (83块/m³) 蒸压粉煤灰砖 14.0～16.0 干重度 陶粒空心砌块 5.0 长600mm、400mm,宽 150mm、250mm,高250mm、 200mm 6.0 390n×290nm×190mm 粉煤灰轻渣空心砌块 7.0～8.0 390mm×190mm×190mm, 390mm×240mm×190mm 蒸压粉煤灰加气混凝土 砌块 5.5 一 混凝土空心小砌块 11.8 390mm×190mm×190mm 碎砖 12.0 堆置 水泥花砖 19.8 200mn×200mm×24mm (1042块/m³) 瓷面砖 17.8 150mm×150mm×8mm (5556块/m³) 陶瓷马赛克 0.12kN/m² 厚 5 m m 6 石灰、水 泥、灰浆 及混凝土 (kN/m³) 生石灰块 11.0 堆置，φ=30° 生石灰粉 12.0 堆置，φ=35° 熟石灰膏 13.5 一 石灰砂浆、混合砂浆 17.0 一 水泥石灰焦渣砂浆 14.0 一 石灰炉渣 10.0～12.0 一 水泥炉渣 12.0～14.0 - 名  称 自重 备  注 6 石灰、水 泥、灰浆 及混凝土 (kN/m³) 石灰焦渣砂浆 13.0 一 灰土 17.5 石灰：土=3:7,夯实 稻草石灰泥 16.0 一 纸筋石灰泥 16.0 一 石灰锯末 3.4 石灰：锯末=1:3 石灰三合土 17.5 石灰、砂子、卵石 水泥 12.5 轻质松散，φ=20° 水泥 14.5 散装，φ=30° 水泥 16.0 袋装压实，φ=40° 矿渣水泥 14.5 一 水泥砂浆 20.0 一 水泥蛭石砂浆 5.0~8.0 一 石棉水泥浆 19.0 一 膨胀珍珠岩砂浆 7.0～15.0 —- 石膏砂浆 12.0 一 碎砖混凝土 18.5 一 素混凝土 22.0～24.0 振捣或不振捣 矿渣混凝土 20.0 焦渣混凝土 16.0～17.0 承重用 焦渣混凝土 10.0～14.0 填充用 铁屑混凝土 28.0～65.0 一 浮石混凝土 9.0～14.0 沥青混凝土 20.0 一 无砂大孔性混凝土 16.0～19.0 — 泡沫混凝土 4.0～6.0 一 加气混凝土 5.5～7.5 单块 石灰粉煤灰加气混凝土 6.0～6.5 一 名  称 自重 备  注 6 石灰、水 泥、灰浆 及混凝土 (kN/m³) 钢筋混凝土 24.0～25.0 一 碎砖钢筋混凝土 20.0 一 钢丝网水泥 25.0 用于承重结构 水玻璃耐酸混凝土 20.0～23.5 一 粉煤灰陶砾混凝土 19.5 一 7 沥青、煤 灰、油料 (kN/m³) 石油沥青 10.0～11.0 根据相对密度 柏油 12.0 一 煤沥青 13.4 一 煤焦油 10.0 一 无烟煤 15.5 整体 无烟煤 9.5 块状堆放，φ=30° 无烟煤 8.0 碎状堆放，φ=35° 煤末 7.0 堆放，φ=15° 煤球 10.0 堆放 褐煤 12.5 一 褐煤 7.0～8.0 堆放 泥炭 7.5 一 泥炭 3.2～3.4 堆放 木炭 3.0～5.0 一 煤焦 12.0 一 煤焦 7.0 堆放，φ=45° 焦渣 10.0 一 煤灰 6.5 一 煤灰 8.0 压实 石墨 20.8 — 煤蜡 9.0 一 油蜡 9.6 一 名    称 自重 备    注 7 沥青、煤 灰、油料 (kN/m³) 原油 8.8 煤油 8.0 煤油 7.2 桶装，相对密度0.82~ 0.89 润滑油 7.4 一 汽油 6.7 一 汽油 6.4 桶装，相对密度0.72~ 0.76 动物油、植物油 9.3 一 豆油 8.0 大铁桶装，每桶360kg 8 杂项 (kN/m³) 普通玻璃 25.6 -- 钢丝玻璃 26.0 一 泡沫玻璃 3.0～5.0 一 玻璃棉 0.5～1.0 作绝缘层填充料用 岩棉 0.5~2.5 一 沥青玻璃棉 0.8～1.0 导热系数0.035～0.047 [W/(m ·K)] 玻璃棉板(管套) 1.0～1.5 玻璃钢 14.0～22.0 一 矿渣棉 1.2～1.5 松散，导热系数0.031~ 0.044[W/(m ·K)] 矿渣棉制品(板、砖、 管 ) 3.5～4.0 导热系数0.047～0.07[W/ (m ·K)] 沥青矿渣棉 1.2~1.6 导热系数0.041～0.052 [W/(m ·K)] 膨胀珍珠岩粉料 0.8～2.5 干，松散，导热系数 0.052～0.076[W/(m · K)] 续表A 名  称 自重 备    注 8 杂项 (kN/m³) 水泥珍珠岩制品、憎水 珍珠岩制品 3.5～4.0 强度1N/m²;导热系数 0.058～0.081[W/(m ·K)] 膨胀蛭石 0.8～2.0 导热系数0.052～0.07 [W/(m ·K)] 沥青蛭石制品 3.5～4.5 导热系数0.81～0.105 [W/(m ·K)] 水泥蛭石制品 4.0~6.0 导热系数0.093～0.14 [W/(m ·K)] 聚氯乙烯板(管) 13.6～16.0 聚茉乙烯泡沫塑料 0.5 导热系数不大于0.035 [W/(m ·K)] 石棉板 13.0 含水率不大于3% 乳化沥青 9.8~10.5 —- 软性橡胶 9.30 一 白磷 18.30 一 松香 10.70 一 磁 24.00 一 酒精 7.85 100%纯 酒精 6.60 桶装，相对密度0.79~ 0.82 盐酸 12.00 浓度40% 硝酸 15.10 浓度91% 硫酸 17.90 浓度87% 火碱 17.00 浓度60% 氯化铵 7.50 袋装堆放 尿素 7.50 袋装堆放 碳酸氢铵 8.00 袋装堆放 续表A 名  称 白重 备  注 8 杂项 (kN/m³) 水 10.00 温度4℃密度最大时 冰 8.96 书籍 5.00 书架藏置 道林纸 10.00 一 报纸 7.00 一 宣纸类 4.00 一 棉花、棉纱 4.00 压紧平均重量 稻草 1.20 一 建筑碎料(建筑垃圾) 15.00 一 9 食品 (kN/m³) 稻谷 6.00 φ=35° 大米 8.50 散放 豆类 7.50～8.00 φ=20° 豆类 6.80 袋装 小麦 8.00 p=25° 面粉 7.00 一 玉米 7.80 φ=28° 小米、高粱 7.00 散装 小米、高粱 6.00 袋装 芝麻 4.50 袋装 鲜果 3.50 散装 鲜果 3.00 箱装 花生 2.00 袋装带壳 罐头 4.50 箱装 酒、酱、油、醋 4.00 成瓶箱装 豆饼 9.00 圆饼放置，每块28kg 矿盐 10.0 成块 盐 8.60 细粒散放 续表A 名   称 自重 备  注 9 食品 (kN/m³) 盐 8.10 袋装 砂糖 7.50 散装 砂糖 7.00 袋装 10 砌体 (kN/m³) 浆砌细方石 26.4 花岗石，方整石块 浆砌细方石 25.6 石灰石 浆砌细方石 22.4 砂岩 浆砌毛方石 24.8 花岗石，上下面大致平整 浆砌毛方石 24.0 石灰石 浆砌毛方石 20.8 砂岩 干砌毛石 20.8 花岗石，上下面大致平整 干砌毛石 20.0 石灰石 干砌毛石 17.6 砂岩 浆砌普通砖 18.0 一 浆砌机砖 19.0 一 浆砌缸砖 21.0 一 浆砌耐火砖 22.0 一 浆砌矿渣砖 21.0 一 浆砌焦渣砖 12.5～14.0 -- 上坯砖砌体 16.0 一 黏土砖空斗砌体 17.0 中填碎瓦砾，一眠一斗 黏土砖空斗砌体 13.0 全斗 黏土砖空斗砌体 12.5 不能承重 黏土砖空斗砌体 15.0 能承重 粉煤灰泡沫砌块砌体 8.0～8.5 粉煤灰：电石渣：废石 膏 = 7 4 : 2 2 : 4 三合土 17.0 灰：砂：土=1:1:9~ 1:1:4 续表A 名  称 自重 备  注 11 隔墙与 墙面 (kN/m²) 双面抹灰板条隔墙 0.9 每面抹灰厚16～24mm, 龙骨在内 单面抹灰板条隔墙 0.5 灰厚16～24mm,龙骨在内 C形轻钢龙骨隔墙 0.27 两层12mm纸面石膏板， 无保温层 0.32 两层12mm纸面石膏板， 中填岩棉保温板50mm 0.38 三层12mm纸面石膏板， 无保温层 0.43 ·三层12mm纸面石膏板， 中填岩棉保温板50mm 0.49 四层12mm纸面石膏板， 无保温层 0.54 四层12mm纸面石膏板， 中填岩棉保温板50mm 贴瓷砖墙面 0.50 包括水泥砂浆打底，共 厚 2 5 m m 水泥粉刷墙面 0.36 20mm厚，水泥粗砂 水磨石墙面 0.55 25mm厚，包括打底 水刷石墙面 0.50 25mm厚，包括打底 石灰粗砂粉刷 0.34 20mm厚 剁假石墙面 0.50 25mm厚，包括打底 外墙拉毛墙面 0.70 包括25mm水泥砂浆打底 12 屋 架 、 门窗   (kN/m²) 木屋架 0.07+0.007 1 按屋面水平投影面积计 算，跨度l以m计算 钢屋架 0.12+0.011 l 无天窗，包括支撑，按 屋面水平投影面积计算， 跨度I以m计算 名    称 自重 备  注 12 屋 架 、 门窗   (kN/m²) 木框玻璃窗 0.20～0.30 一 钢框玻璃窗 0.40～0.45 一 木门 0.10～0.20 一 钢铁门 0.40～0.45 一 13 屋顶 (kN/m²) 黏土平瓦屋面 0.55 按实际面积计算，下同 水泥平瓦屋面 0.50～0.55 一 小青瓦屋面 0.90～1.10 一 冷摊瓦屋面 0.50 一 石板瓦屋面 0.46 厚6 . 3mm 石板瓦屋面 0.71 厚9 . 5mm 石板瓦屋面 0.96 厚12.Imm 麦秸泥灰顶 0.16 以10nm厚计 石棉板瓦 0.18 仅瓦自重 波形石棉瓦 0.20 1820mm×725mn×8mm 镀锌薄钢板 0.05 24号 瓦楞铁 0.05 26号 彩色钢板波形瓦 0.12～0.13 0.6mm厚彩色钢板 拱形彩色钢板屋面 0.30 包 括 保 温 及 灯 具 重 0.15kN/m² 有机玻璃屋面 0.06 厚1 . 0mm 玻璃屋顶 0.30 9.5mm夹丝玻璃，框架 自重在内 玻璃砖顶 0.65 框架自重在内 油毡防水层(包括改性沥 青防水卷材) 0.05 一层油毡刷油两遍 0.25～0.30 四层做法，一毡二油上 铺小石子 0.30～0.35 六层做法，二毡三油上 铺小石子 0.35～0.40 八层做法，三毡四油上 铺小石了 捷罗克防水层 0.10 厚 8 m m 屋顶天窗 0.35～0.40 9.5mm夹丝玻璃，框架 自重在内 名   称 自重 备  注 14 顶棚 (kN/m²) 钢丝网抹灰吊顶 0.45 一 麻刀灰板条顶棚 0.45 吊木在内，平均灰厚 20mm 砂子灰板条顶棚 0.55 吊木在内，平均灰厚 25mm 苇箔抹灰顶棚 0.48 吊木龙骨在内 松木板顶棚 0.25 吊木在内 三夹板顶棚 0.18 吊木在内 马粪纸顶棚 0.15 吊木及盖缝条在内 木丝板吊顶棚 0.26 厚25mm,吊木及盖缝条 在内 木丝板吊顶棚 0.29 厚30mm,吊木及盖缝条 在内 隔声纸板顶棚 0.17 厚10mm,吊木及盖缝条 在内 隔声纸板顶棚 0.18 厚13mm,吊木及盖缝条 在内 隔声纸板顶棚 0.20 厚20mm,吊木及盖缝条 在内 V形轻钢龙骨吊顶 0.12 一层9mm纸面石膏板， 无保温层 0.17 二层9nn纸面石膏板，有 厚50mm的岩棉板保温层 0.20 二层9mm纸面石膏板， 无保温层 0.25 二层9mm纸面石膏板，有 厚50nm的岩棉板保温层 V形轻钢龙骨及铝合金 龙骨吊顶 0.10～0.12 一层矿棉吸声板厚 15mm,无保温层 顶棚上铺焦渣锯末绝缘 层 0.20 厚50mm焦渣、锯末按 1:5混合 名   称 白重 备   注 15 地面 (kN/m²) 地板格栅 0.20 仅格栅自重 硬木地板 0.20 厚25mm,剪刀撑、钉子等 自重在内，不包括格栅自重 松木地板 0.18 一 小瓷砖地面 0.55 包括水泥粗砂打底 水泥花砖地面 0.60 砖厚25mm,包括水泥粗 砂打底 水磨石地面 0.65 10mm面层，20nrn水泥 砂浆打底 油地毡 0.02～0.03 油地纸，地板表面用 木块地面 0.70 加防腐油音铺砌厚76mm 菱苦土地面 0.28 厚20mm 铸铁地面 4.00～5.00 60mm碎石垫层，60mm 面层 缸砖地面 1.70~2.10 60nm砂垫层，53mn棉 层，平铺 缸砖地面 3.30 60mm砂垫层，115mm 棉层，侧铺 黑砖地面 1.50 砂垫层，平铺 16 建筑用压 型钢板 (kN/m²) 单波型V-300(S-30) 0.120 波 高 1 7 3 m m , 板 厚 0.8mm 双波型W-500 0.110 波 高 1 3 0 m m , 板 厚 0.8mm 三波型V-200 0.135 波高70mm,板厚1mm 多波型V-125 0.065 波 高 3 5 m m , 板 厚 0.6mm 多波型V-115 0.079 波 高 3 5 m m , 板 厚 0.6mm 名   称 自重 备  注 17 建筑墙板 (kN/m²) 彩色钢板金属幕墙板 0.11 两层 ， 彩色钢板厚 0.6mm,聚苯乙烯芯材厚  25mm 金属绝热材料(聚氨酯) 复合板 0.14 板厚40mm,钢板厚 0.6mm 0.15 板 厚 6 0 mm , 钢 板 厚 0.6mn 0.16 板 厚 8 0 mm , 钢 板 厚 0.6mm 彩色钢板夹聚苯乙烯保 温板 0.12～0.15 两层，彩色钢板厚  0.6mm,聚苯乙烯芯材板 厚(50~250)mm 彩色钢板岩棉夹心板 0.24 板厚100mm,两层彩色  钢板，Z型龙骨岩棉芯材 0.25 板厚120mm,两层彩色  钢板，Z型龙骨岩棉芯材 GRC增强水泥聚苯复合 保温板 1.13 一 GRC空心隔墙板 0.30 长(2400～2800)mm,宽 600mm,厚60rrm GRC内隔墙板 0.35 长(2400～2800)mn,宽 600mm,厚60mm 轻质GRC保温板 0.14 3000mm×600mm × 60mm 轻质GRC空心隔墙扳 0.17 3000mm×600mm × 60mm 轻质大型墙板(太空板系 列 ) 0.70～0.90 6000mm ×1500mm × 120mm,高强水泥发泡芯材 名  称 白重 备   注 17 建筑墙板 (kN/m2) 轻质条型 墙板(太空板 系列) 厚度80mm 0.40 标准规格3000mm×1000 (1200、1500)mm高强水泥 发泡 厚度100mm 0.45 芯材，按不同檩距及荷 载配有不同钢骨架及冷拔 钢丝网 厚度120mm 0.50 GRC墙板 0.11 厚10mm 钢丝网岩棉夹芯复合板 (GY板) 1.10 岩棉芯材厚50mm,双面 钢丝网水泥砂浆各厚25mm 硅酸钙板 0.08 板厚6mm 0.10 板厚8mm 0.12 板厚10mm 泰柏板 0.95 板厚10mm,钢丝网片夹 聚苯乙烯保温层，每面抹 水泥砂浆层20mm 蜂窝复合板 0.14 厚75mm 石膏珍珠岩空心条板 0.45 长(2500～3000)mm,宽 600mm,厚60mm 加强型水泥石膏聚苯保 温板 0.17 3000mm ×600mm × 60mm 玻璃幕墙 1.00～1.50 一般可按单位面积玻璃 自重增大20%～30%采用 附录 B    消防车活荷载考虑覆土 厚度影响的折减系数 B.0.1      当考虑覆土对楼面消防车活荷载的影响时，可对楼面消 防车活荷载标准值进行折减，折减系数可按表B.0.1 、 表 B.0.2    采 用 。 表B.0.1     单向板楼盖楼面消防车活荷载折减系数 折算覆土厚度 5(m) 楼板跨度(m) 2 3 4 0 1.00 1.00 1.00 0.5 0.94 0.94 0.94 1.0 0.88 0.88 0.88 1.5 0.82 0.80 0.81 2.0 0.70 0.70 0.71 2.5 0.56 0.60 0.62 3.0 0.46 0.51 0.54 表 B.0.2      双向板楼盖楼面消防车活荷载折减系数 折算覆土厚度 5(m) 楼板跨度(m) 3×3 4×4 5×5 6×6 0 1.00 1.00 1.00 1.00 0.5 0.95 0.96 0.99 1.00 1.0 0.88 0.93 0.98 1.00 1.5 0.79 0.83 0.93 1.00 2.0 0.67 0.72 0.81 0.92 2.5 0.57 0.62 0.54 0.70 0.61 0.81 0.71 3.0 0.48 B.0.2     板顶折算覆土厚度5应按下式计算： s=1.43stanθ 式中：s— 覆土厚度 (m); θ ——覆土应力扩散角，不大于45°。 附 录C      楼面等效均布活 荷载的确定方法 C.0.1     楼面(板、次梁及主梁)的等效均布活荷载，应在其设 计控制部位上，根据需要按内力、变形及裂缝的等值要求来确 定。在一般情况下，可仅按内力的等值来确定。 C.0.2     连续梁、板的等效均布活荷载，可按单跨简支计算。但 计算内力时，仍应按连续考虑。 C.0.3  由于生产、检修、安装工艺以及结构布置的不同，楼面 活荷载差别较大时，应划分区域分别确定等效均布活荷载。 C.0.4  单向板上局部荷载(包括集中荷载)的等效均布活荷载 可按下列规定计算： 1  等效均布活荷载qe可按下式计算：   (C.0.4-1) 式中：l—-   板的跨度； b—   板上荷载的有效分布宽度，按本附录C.0.5   确定； Mmax——简支单向板的绝对最大弯矩，按设备的最不利布置 确定。 2 计算Mma时，设备荷载应乘以动力系数，并扣去设备在 该板跨内所占面积上由操作荷载引起的弯矩。 C.0.5  单向板上局部荷载的有效分布宽度b, 可按下列规定计 算： 1  当局部荷载作用面的长边平行于板跨时，简支板上荷载 的有效分布宽度b 为 ( 图C.0.5-1): 当bx≥be,b≤0.6l,bex≤l               时： b=by+0.71                                (C.0.5-1)   图C.0.5-1 简支板上局部荷载的有效分布宽度 (荷载作用面的长边平行于板跨) 当 bcx≥bcy,0.6l<
