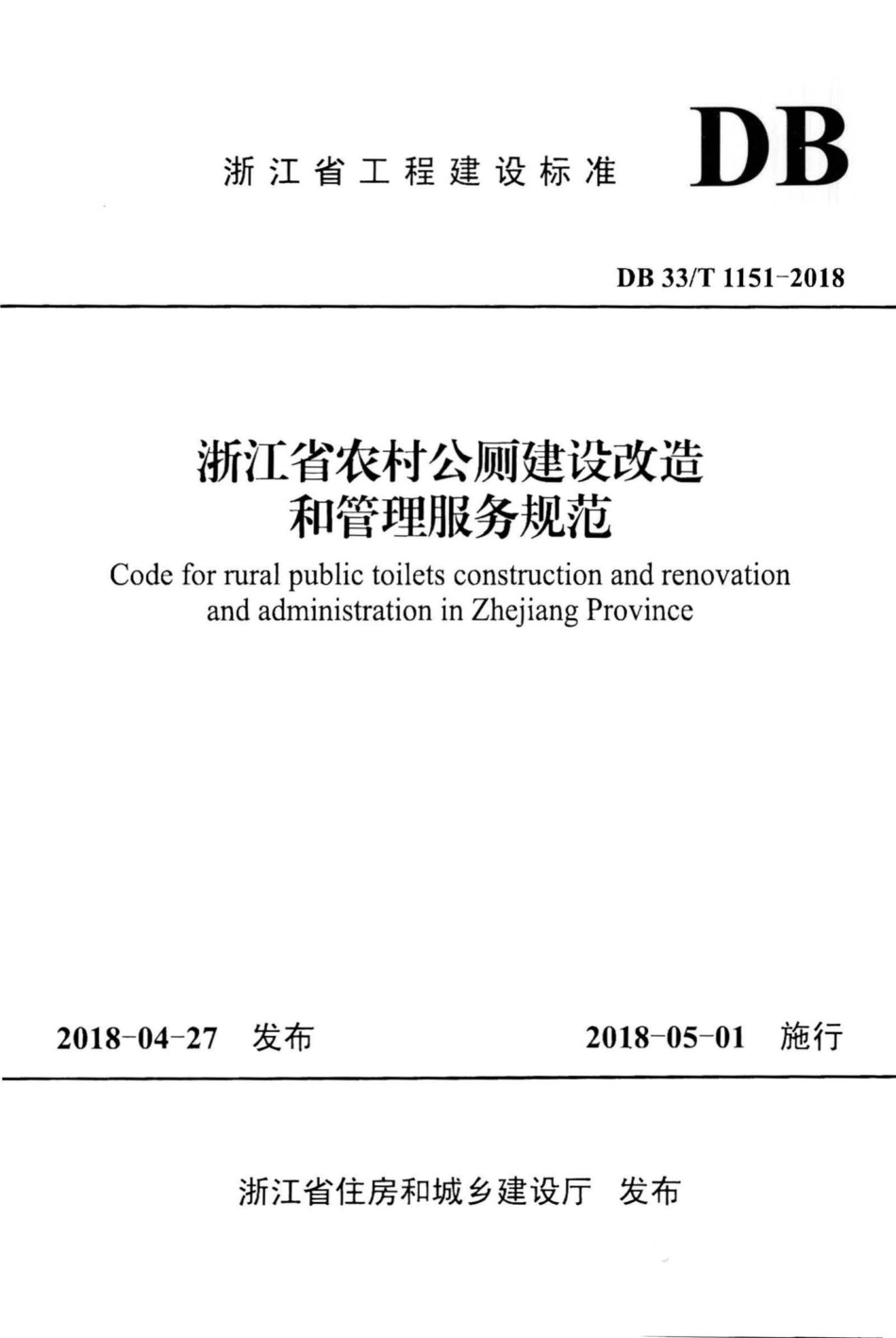

浙 江 省 工 程 建 设 标 准





DB









DB  33/T   1151-2018

















浙江省农村公厕建设改造 和管理服务规范

Code for rural public toilets construction and renovation and administration in Zhejiang Province

















































2018-04-27  发布                 2018-05-01  施行













浙江省住房和城乡建设厅发布

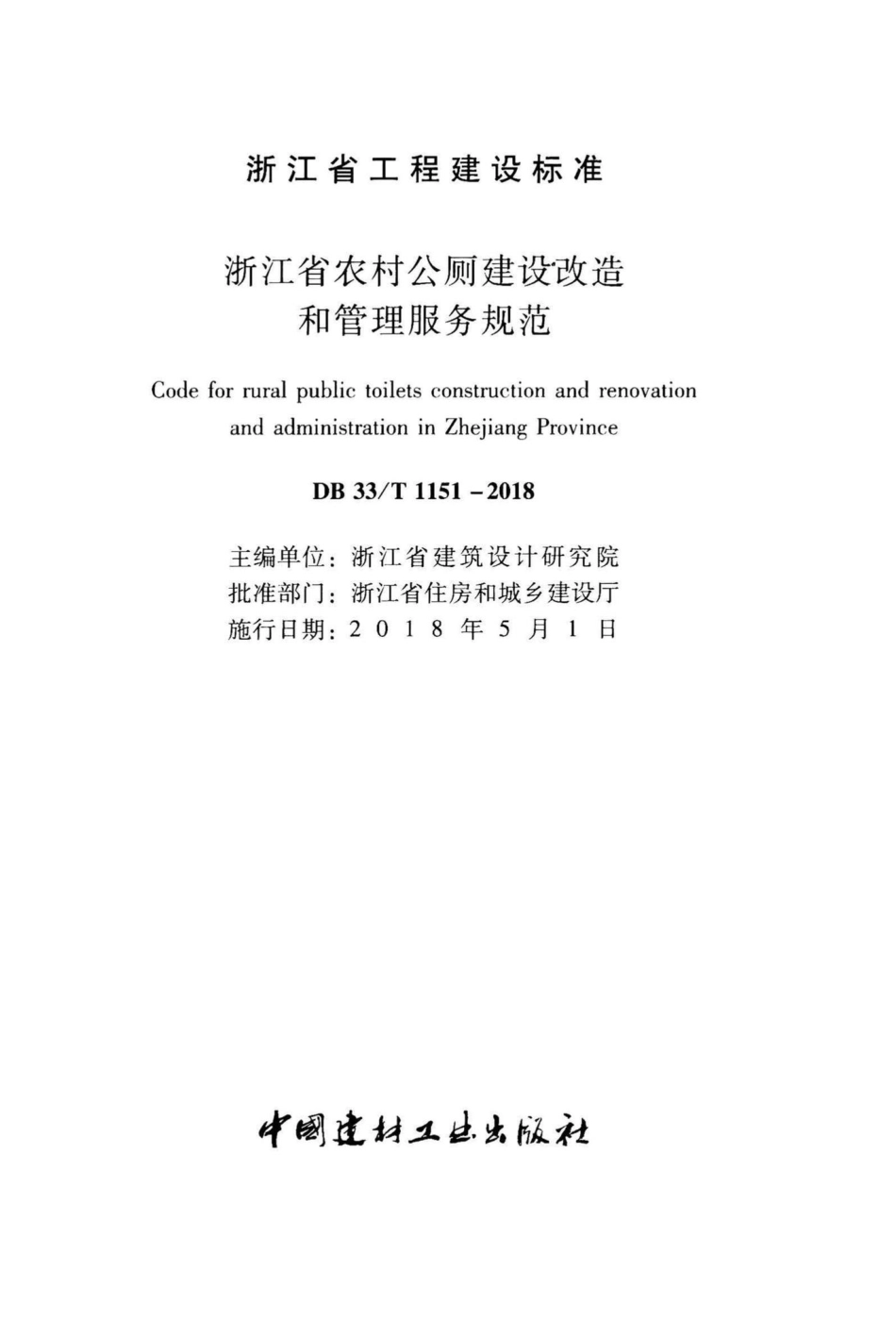

浙江省工程建设标准







浙江省农村公厕建设改造 和管理服务规范



Code for rural public toilets construction and renovation and administration in Zhejiang Province



DB   33/T   1151-2018





主编单位：浙江省建筑设计研究院

批准部门：浙江省住房和城乡建设厅

施 行 日 期 ： 2 0 1 8 年 5 月  1 日

























































中图建材工出出版社

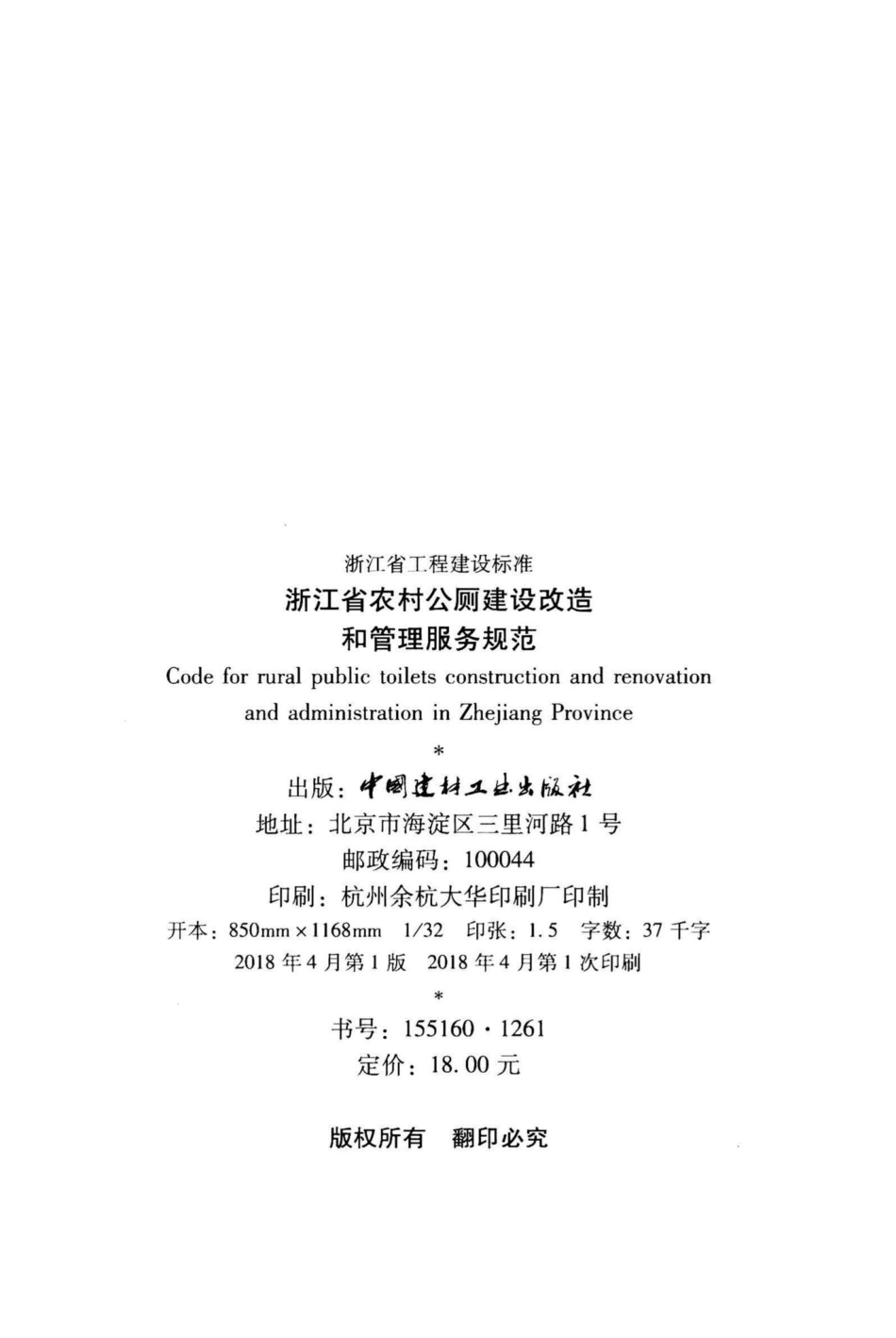

浙江省工程建设标准

浙江省农村公厕建设改造 和管理服务规范

Code for rural public toilets construction and renovation and  administration  in  Zhejiang  Province

*

出 版 ： 中 國 建 材 工 出 出 版 社

地址：北京市海淀区三里河路1号

邮政编码：100044

印刷：杭州余杭大华印刷厂印制

开本：850mm×1168mm  1/32   印张：1.5 字数：37千字 2018年4月第1版 2018年4月第1次印刷

*

书号：155160 ·1261 定价：18.00元



版权所有  翻印必究



浙江省住房和城乡建设厅文件





建设发〔2018〕119号









关于发布浙江省工程建设标准

《浙江省农村公厕建设改造和

管理服务规范》的通知





各市建委(建设局),省标准设计站，各有关单位：

为规范农村公厕改造和管理服务工作，推进我省农村公共厕 所改造工程，由浙江省建筑设计研究院主编的《浙江省农村公 厕建设改造和管理服务规范》已通过审查、公示，现批准为浙 江省工程建设标准，编号为 DB    33/T    1151-2018,自2018年5 月1日起施行。

本标准由浙江省住房和城乡建设厅负责管理，浙江省建筑设 计研究院负责具体技术内容的解释。





浙江省住房和城乡建设厅

二○一八年四月二十七日











前    言









为规范农村公厕改造和管理服务工作，推进我省农村公厕改 造工程，编制组在深入调查研究、认真总结工程实践经验和大量 验证试验的基础上，参考国内外相关标准，通过反复讨论、修 改、征求意见的基础上，制定了本规程。

本规范主要技术内容包括：总则、术语、基本规定、建设要 求、改造要求、管理和服务要求和农村公厕改造内容判定确认表 等。

本规范由浙江省建筑设计研究院负责具体技术内容的解释。 执行过程中如有意见和建议请寄送浙江省建筑设计研究院(地  址：杭州市下城区安吉路18号，邮政编码：310006),以供标准  修订时参考。

本规范主编单位、参编单位、主要起草人及主要审查人：

本 规 范 主 编 单 位：浙江省建筑设计研究院

本 规 范 参 编 单 位：绍兴市越城区农业和农村工作领导小 组办公室

杭州市淳安县农业和农村工作领导小 组办公室

本规范主要起草人员：许世文 何  江  杨  彤  姚国梁 傅  罡  叶甲淳  杨  庆  乔晓刚 钱  科  杨朝军

本规范主要审查人员：刘顺炎 赵宇宏 邵向晖  沈旭晟 李进大  陈子龙 陈国祥











目       次









1    总    则  ( 1)

2    术    语  (2)

3     基 本 规 定  (3)

4     建 设 要 求  (4)

4.1     规划选址 (4)

4.2     配置标准 (4)

4.3     土建及设施 (5)

4.4     给水排水 (7)

4.5     建筑电气 (8)

5     改 造 要 求  ( 10)

5.1     基本要求  ( 10)

5.2     改造范围及内容 ( 10)

6     管 理 和 服 务 要 求 ( 11)

6.1     管理要求 ( 11)

6.2     服务要求 ( 12)

附 录A    农 村 公 厕 改 造 内 容 判 定 确 认 表 ( 15)

本规范用词说明 (21)

引 用 标 准 名 录 (22)

条 文 说 明  (23)

参 考 图  (34)











Contents









1    General Provisions  ( 1)

2    Terminology  (2)

3    Basic Regulations    (3)

4    Construction Requirements (4)

4.1    Site selection and Planning (4)

4.2    Amenities (4)

4.3    Civil Engineering and  Facilities (5)

4.4    Water Supply and Drainage (7)

4.5   Electrical (8)

5    Renovation Requirements  ( 10)

5.1   Basic Requirements  ( 10)

5.2    Renovation Area and Scope ( 10)

6    Management  and  Service Requirements     ( 11)

6.1    Management Requirements ( 11)

6.2    Service Requirements  ( 12)

Appendix A    Confirmation Table of Public Restmooms

Renovation in Rural Area  ( 15)

Explanation of Wording in This code     (21)

List of Quoted Standards (22)

Commentary    (23)

Reference Photos and Diagrams (34)









1  总    则









1.0.1  为提升浙江省农村人居环境品质，规范农村公厕建设改 造和管理服务，制定本规范。

1.0.2  本规范适用于浙江省农村公厕的新建、改(扩)建和管 理服务。

1.0.3  浙江省农村公厕的建设改造和管理服务除应符合本规范 外，尚应符合现行国家、地方有关标准和规定的要求。







2  术    语









2.0.1  农村公厕    rural public toilets

在农村地区公共场所供公众使用的厕所，包括独立式公厕和 附属式公厕。

2.0.2  独立式公厕    independence public toilets 不依附于其他建筑物的固定式公厕。

2.0.3  附属式公厕    dependence public toilets 依附于其他建筑物的固定式公厕。

2.0.4  无障碍专用厕所    toilets for disable people

供老年人、残疾人等行动不方便的人使用的厕所。

2.0.5  水冲便器    water closet

用水冲洗的坐便器、蹲便器及小便器。

2.0.6  厕所间    compartment

用于大小便、冲洗并安装了相应卫生洁具的房间。

2.0.7  厕位    cubicle

如厕的位置，根据便器的类别分为坐位、蹲位和站位。







3  基本规定









3.0.1  农村公厕的建设改造和管理服务，应以人为本，并遵循 布局合理、整洁卫生、环保美观、使用方便的原则。

3.0.2  新建农村公厕的建设应符合本规范第四章的要求。

3.0.3  农村公厕的改造应对照本规范第四章的要求确定改造内 容，对应改造。

3.0.4  农村公厕建设宜采用新材料、新技术和新工艺。

3.0.5  农村公厕的管理与服务应按本规范第六章的要求执行。

3.0.6  农村公厕应具备水冲条件。

3.0.7  农村独立式公厕的用地应包括公厕建筑用地及附属化粪 池、给排水设施、道路等用地。

3.0.8  农村公厕建筑面积的计算应符合现行国家标准《建筑工 程建筑面积计算规范》GB/T  50353的有关规定。

3.0.9  农村公厕的防火与抗震应符合现行国家标准《建筑设计 防火规范》GB 50016和《建筑抗震设计规范》GB 50011等有关 规 定 。







4  建设要求







4.1  规划选址



4.1.1  农村公厕应建在农村地区的村落居住区、仓储、广场、 集贸市场等人口较集中区域。

4.1.2  新建农村公厕应选择地势相对较高，不易积存雨水，无 地质危险地段，方便使用者到达，便于维护管理、出粪、清渣的 位置。新建附属式公厕应设置于建筑的首层，并方便人员进出。

4.1.3  独立式农村公厕与食品生产场所和集中式给水点的距离 不应小于30m。

4.1.4  农村公厕应根据服务人口及服务半径设置，服务人口宜 按每600人设置1座，服务半径不宜大于500m。

4.1.5      附属式公厕面积宜为20m²~70m²,     独立式公厕面积宜为 25m²~90m²。

4.2  配置标准



4.2.1  农村公厕的厕位服务人数宜按照男性90(人/厕位);女 性60(人/厕位)的要求设置。

4.2.2  农村公厕男女厕位分别不应少于3个，坐位、蹲位和站 位数量宜符合表4.2.2-1和表4.2.2-2的规定。

表4.2.2-1 男厕位及数量(个)



男厕位总数 坐位 蹲位 站位

3 0～1 1~2 1

4 0~1 1~2 2





续表4.2.2-1



男 厕 位 总 数 坐位 蹲位 站位

5～10 1 2～4 2～5

注：坐位宜按无障碍厕位设置。

表4.2.2-2 女厕位及数量(个)



女厕位总数 坐位 蹲位

3～6 1 2~5

7～10 2 5~8

注 ：坐位宜按无障碍厕位设置。

4.2.3      农村公厕应设置洗手盆。

4.2.4 农村公厕总厕位数6个，应设置洗手盆(1～2)个；6 个以上，每增加4个厕位宜增设1个。

4.3  土建及设施



4.3.1  农村公厕的平面布置应符合下列规定：

1  男、女厕所应分间设置，在各自进门处应设视线屏障；

2   门洞尺寸不应小于0.9m (宽)×2 . 1m  (高),厕所内走 道宽度不应小于1m;

3  宜将大小便间、洗手间分区设置；

4 不应采用大、小便槽及盥洗槽；

5 每个大便器应有一个独立的厕位间，小便器之间应设置 隔断板；

6 农村公厕应设置工具隔间或工具间，独立式农村公厕宜 设置管理间，管理间面积宜为4m²~6m²。

4.3.2  农村公厕建设宜选用体现本地特色的土、石、木、竹等 建筑材料。立面造型及色彩应与周围环境相协调，并考虑农村公 厕周边环境的绿化美化。

4.3.3       独立式农村公厕建筑室内净高不应小于3.2m,   设 天 窗 时



可适当降低室内净高；附属式农村公厕建筑室内净高不宜小于 3.0m 。农村公厕室内地面应高于室外地坪150mm 以上。

4.3.4     农村公厕建设工程采用的混凝土强度等级不应小于C25, 砌块强度等级不应小于MU10,  砂浆强度等级不应小于M5.0。

4.3.5  农村公厕地面面层应采用防滑、防渗材料。独立式农村 公厕应采用蹲坑排除地面废水，地面坡度宜为1%～1.5%并坡 向蹲坑，禁止冲洗水直接流向室外。

4.3.6  农村公厕内墙面材料应光滑、防渗、坚固、耐腐、易洁， 颜色协调。内墙饰材设置高度应至吊顶底或顶板底。

4.3.7  农村公厕顶棚材料应防潮、耐腐，颜色协调。

4.3.8     农村公厕厕位间采用外开门时尺寸不应小于0.9m×

1.2m;   采用内开门时尺寸不应小于0.9m×1.4m。

4.3.9  农村公厕厕位间的隔板及门的下沿与地面距离宜为 100mm～150mm, 隔板及门的上沿距地面的高度不应小于1.8m,  门及隔板应采用防潮、防划、防画、防烫材料。

4.3.10  小便器隔断板高度不应低于800mm, 宽度宜为400mm,  隔断板距地面高度宜为600mm,  隔板应采用防潮、防划、防画、 防烫材料。

4.3.11  农村公厕卫生设备间距应符合下列规定：

1    洗手盆水嘴中心与侧墙面净距不宜小于0.55m;

2   并列洗手盆水嘴中心间距不应小于0.70m;

3 单侧并列洗手盆外沿至对面墙的净距不应小于1.25m;

4 双侧并列洗手盆外沿之间的净距不应小于1.80m;

5 并列小便器的中心距离不应小于0.8m;

6 单侧厕所隔间至对面墙面的净距：当采用内开门时，不 应小于1.10m;  当采用外开门时不应小于1.30m;  双侧厕所隔间 之间的净距：当采用内开门时，不应小于1.10m;  当采用外开门 时不应小于1.50m;

7 单侧厕所隔间至对面小便器外沿的净距：当采用内开门



时，不应小于1.10m;  当采用外开门时，不应小于1.30m。

4.3.12     农村公厕应设置清洁池，清洁池应设置在工具间或工具 隔间内。

4.3.13 农村公厕设置无障碍卫生间时，无障碍设施的设置应符 合《无障碍设计规范》GB 50763的要求。

4.3.14 附属式农村公厕蹲位地面宜与厕位外通道地面齐平。确 有困难时，蹲位地面不应高于厕位外通道地面180mm。

4.3.15 农村公厕洗手盆前应设置面镜。

4.3.16 农村公厕每个厕位间应设置坚固、耐腐蚀的挂物钩，其 承重不应小于5kg;  厕位间应设置垃圾桶、手纸架。厕位间的门 锁应用显示“有人”、“无人”标志的锁具。

4.3.17     独立式农村公厕的自然采光面积与地面面积比不宜小于 1:8,当墙侧窗不能满足设计要求时宜增设天窗。农村公厕窗台 距室内地坪最小高度应为1.80m。

4.3.18 农村公厕应通风良好，优先考虑自然通风。

4.3.19 农村公厕宜设置防蝇、防蚊设施，通风口室外的开口处 宜设置网孔不大于1mm 的纱窗。

4.3.20     在距农村公厕200m 内的主要路口处应设置公厕标志方 向和距离的引导牌，样式与设置方式应符合《环境卫生图形符 号标准》 CJJ/T    125的要求。

4.3.21 在农村公厕建筑物外墙上应设置明显标志，图形符号应 符合《环境卫生图形符号标准》CJJ/T  125的要求，并应昼夜可 识别。



4.4  给水排水



4.4.1 农村公厕的给排水系统应符合《建筑给水排水设计规 范 》GB   50015的规定。

4.4.2  给水应符合以下规定：

1  洗手盆盥洗用水应采用自来水或符合水质标准的自备水



源，便器冲洗、地面冲洗等可采用中水、回用雨水等非传统水 源；

2  中水、回用雨水等非饮用水管道上当设置取水龙头时， 应设置非饮用水警示标志；

3  严禁自备水源与城镇给水管道直接连接，严禁中水、回 用雨水等非生活饮用水管道与生活饮用水管道相连；

4  给水引入管上应设置计量水表和检修阀门。

4.4.3 应设置化粪池处理粪便污水，化粪池的位置应便于清掏， 化粪池距离地下水取水构筑物不应小于30m。

4.4.4 排水应由管道收集，并最终接入市政污水管网或农村污 水处理系统，当不具备接入条件时，应制定污水及化粪池污泥的 异地处置措施。

4.4.5 室内排水应符合以下规定：

1  无内置存水弯的卫生器具接入排水管道时，应在器具排 水口以下设置存水弯，存水弯的水封深度不得小于50mm;

2  当采用带水封地漏时，水封深度不应小于50mm;

3  卫生器具排水管段上不应重复设置水封。

4.4.6 管材及卫生器具应符合以下规定：

1  应采用符合国家产品标准的管材、附件和卫生器具；

2  应采用符合《节水型生活用水器具》CJ 164规定的节水 型卫生器具，并宜选用用水效率等级不低于3级的卫生器具；

3  小便器、蹲便器应采用延时自闭式冲洗阀、感应式冲洗 阀或脚踏式冲洗阀，洗手盆宜采用感应式或延时自闭式水嘴；

4  严禁生活饮用水管道与便器采用非专用冲洗阀直接连接 冲 洗 。



4.5  建筑电气



4.5.1 农村公厕供配电系统应符合以下规定：

1  农村公厕电源应专用回路供电，接入方式应满足当地供



电技术规程；

2  电源线路应设置带隔离功能的保护开关电器；

3  电源配电箱应设置在室内便于操作和维护的位置，并应 有安全防护措施；

4  应采用低压配电直接接触防护及间接接触防护等电击防 护措施；

5  照明、插座等不同用电性质的负荷应采用单独回路供电；

6  电气线路应采用铜芯绝缘导线，并应穿管暗敷；

7  宜设置专用的计量装置。

4.5.2 农村公厕照明及控制应符合以下规定：

1  农村公厕应设置一般照明，宜设置局部照明，并应采用 高效的防潮类照明灯具及其节能附件，优先采用LED 光源；

2  农村公厕照度及照明功率密度要求为：照度标准值 75Lx;  照明功率密度应≤3W/m²;

3  农村公厕内的照明，采取分区、分组控制或单灯控制， 并宜按时段控制。

4.5.3     农村公厕防雷及接地应符合以下规定：

1  独立式农村公厕防雷设计应符合国家现行标准《建筑物 防雷设计规范》 GB  50057、《农村民居雷电防护工程技术规范》 GB  50952 的相关规定；

2  防雷工程的施工应符合现行国家标准《建筑物防雷工程 施工与质量验收规范》 GB  50601的规定；

3  农村公厕应设置总等电位联结。









5  改造要求







5.1  基本要求



5.1.1  农村公厕改造可采用“对标”、“提升”的方式，并以 “对标”改造为主。

5.1.2 农村公厕改造应保证结构体系安全。



5.2  改造范围及内容



5.2.1  农村公厕改造应进行内容判定和确认，明确具体改造范 围及内容。

5.2.2  农村公厕改造范围可包括：土建及设施改造、给水排水 改造、建筑电气改造。

5.2.3  农村公厕改造应按照本规范第四章的要求执行，具体改 造内容对照本规范附录A 确定。









6  管理和服务要求





6.1  管理要求



6.1.1 农村公厕管理应按照“有水、有电、有人管，无味、无 垢、无尘、无积水”的要求制定管理制度，并建立长效管理机 制。

6.1.2      农村公厕应免费开放。

6.1.3  标识标牌管理应符合下列要求：

1  农村公厕应有醒目而规范的男女厕所标志和指向牌；

2  应在公厕明显位置设置文明如厕提醒牌，内容包括村级 所长(分管负责人)、保洁员姓名，监督投诉电话。

6.1.4 设备设施管理应符合下列要求：

1  应定时巡检、维护，保存相关检查记录，记录保存期限 至少为 一 年；

2  设施、标志完好，公厕内采光、照明和通风良好；

3  无障碍设施及其他功能性设施安全、完好；

4  排水、排污管道通畅。

6.1.5 外部卫生管理应符合下列要求：

1  厕所周边环境整洁；

2  厕所周围无垃圾、粪便、污水等污物；

3  厕所外坡道扶手干净无灰尘；

4  厕所入口处道路、台阶无积水，无积雪、结冰，或有防 滑措施。

6.1.6 内部卫生管理应符合下列要求：

1  管理间、工具间整洁有序；

2  垃圾桶应适时清理；



3  地面应清洁、无积水；

4  大、小便器整洁，无水锈、尿垢、粪迹，管道畅通无堵 塞、无滴漏；

5  墙面、天花板、门窗、隔断板整洁、无乱写乱画，无污 迹、无积灰、无蛛网；

6  公厕内照明灯具、洗手器皿、镜子、挂衣钩、冲水设备、 拖把池完好，保持洁净；

7  无障碍厕位间扶手应牢固完好。

6.1.7  职责管理应符合下列要求：

1  应明确职责分工，行政村是农村公厕的业主，乡镇(街 道)是管理责任主体；

2  应设保洁员，保洁员应熟悉公厕保洁的相关要求，掌握 设备、设施的正确使用方法；

3  保洁员应佩戴标志、使用劳动保护用品从事保洁工作；

4  保洁员应按规定要求对公厕进行保洁，发现故障、损坏 应及时报修。

6.1.8  监督检查应符合下列要求：

1  乡镇(街道)应建立监督检查机制，并定期监督检查， 每季度不宜少于一次；

2  村分管负责人应定期进行检查，每周不宜少于一次；

3  监督检查按照第6.1.1条～6.1.7条要求执行；

4  监督检查发现的问题，应及时进行整改。



6.2  服务要求



6.2.1  公厕保洁每天上下午各不应少于一次。

6.2.2  厕所垃圾清理应符合下列要求：

1  厕所内外垃圾应及时清理；

2  厕位内垃圾桶每日清洗一次，桶内垃圾清捡每日不少于 二次，套袋每日一换，污染较重时及时更换；



3  垃圾收集袋收运应扎口封闭。

6.2.3  便器、便斗的保洁工作应符合下列要求：

1  便器、便斗应及时进行保洁作业；

2  滞留粪便、尿液应及时冲洗干净；

3  当混有易堵塞下水道的杂物时，清捡后方可冲洗；

4  座便器座圈应保持洁净干爽。

6.2.4  蹲台、地面、过道的清洁工作应符合下列要求：

1  一般污染(指泥灰、痰渍等)时，使用拧干的布拖把清 理 ；

2  严重污染(指粪便、尿液等)时，先用湿的布拖把清

除，再用吸水拖把清理水迹，最后用拧干的布拖把拖干；

3  拖把污染较重时，应及时清洗或更换；

4  移位作业时，拖把应以桶装，避免二次污染。

6.2.5      盥洗台、面镜的保洁工作应符合下列要求：

1  水迹、雾气或污物用拧干抹布清擦；

2  抹布污染较重时及时清洗或更换。

6.2.6  尿碱、污垢的清理应符合下列要求：

1  一般利用马桶刷和辅助清洁剂清理；

2  每日不应少于一次。

6.2.7 门、窗、隔断板、墙面、标识牌等保洁工作应符合下列 要 求 ：

1  一般以干毛巾擦拭；

2  污染较重时，可借助辅助物品(如蜡、松香水等)清 理 ；

3  每日不应少于一次。

6.2.8  电器、灯具保洁工作应符合下列要求：

1  擦拭前应切断电源；

2  电器、灯具应采用干抹布及时清理表面灰尘、蛛网。

6.2.9  除虫、蝇作业应符合下列要求：



1  室内发现虫、蝇应及时采用环保低毒方式灭杀；

2  扑杀虫、蝇时，表面污染应及时清理。

6.2.10 通风排气及防臭应符合下列要求：

1  一般情况下，厕所门窗应敞开，保持自然通风；

2  不宜使用空气清新剂、卫生球、檀香等除臭方法；

3  下水道存水弯应保持有水；

4  化粪池应定期检查和清理，保持无溢满渗漏。







附录A    农村公厕改造内容判定确认表











类别

条文号

建设要求

改造内容判定 改造内 容确认

















平面

布置 4.3.1 男、女厕所应分间设置 应执行

4.3.1 在各自进门处应设视线屏障 可保持现状





4.3.1

门洞尺寸不应小于0 . 9m(宽)×2 . 1m (高);厕所内走道宽度不应小于1m 当门洞尺寸不 小于0.8m时

可保持现状







4.3.1



宜将大小便间、洗手间分区设置 可保持现状， 有足够空间

的，应参照执 行

4.3.1 不应采用大、小便槽及盥洗槽 应执行

设施

设置

4.3.1 每个大便器应有一个独立的厕位间。小便器 之间应设置隔断板

应执行



管理间

工具间





4.3.1

独立式农村公厕宜设置管理间，管理间面积 宜为4m²~6m²。农村公厕应设置工具隔间 或工具间 可保持现状， 有足够空间

的，应参照执 行







外观

4.3.2 农村公厕建设宜选用体现本地特色的土、 石、木、竹等建筑材料

可保持现状



4.3.2 立面造型及色彩应与周围环境相协调，并考 虑农村公厕周边环境的绿化美化

可参照执行







室内 高度





4.3.3 独立式农村公厕建筑室内净高不应小于

3.2m,设天窗时可适当降低室内净高；附

属式农村公厕建筑室内净高不宜小于3.0m。 农村公厕室内地面应高于室外地坪150mm

以上





可保持现状





续附录A







类别



条文号



建设要求



改造内容判定 改造内 容确认



主要

材料





4.3.4 农村公厕建设工程采用的混凝土强度等级不 应小于C25,砌块强度等级不应小于MU10,

砂浆强度等级不应小于M5.0





应执行









地面







4.3.5 农村公厕地面面层应采用防滑、防渗材料。 独立式农村公厕应采用蹲坑排除地面废水， 地面坡度宜为1%～1.5%并坡向蹲坑，禁

止冲洗水直接流向室外







可保持现状







内墙面





4.3.6 农村公厕内墙面材料应光滑、防渗、坚固、 耐腐、易洁，颜色协调。内墙饰材设置高度 应至吊顶底或顶板底





应执行



顶棚

4.3.7

农村公厕顶棚材料应防潮、耐腐，颜色协调

应执行







厕位间





4.3.8 农村公厕厕位间采用外开门时尺寸不应小于 0.9m×1.2m;采用内开门时尺寸不应小于

0.9m×1.4m





可保持现状





















隔板







4.3.9 农村公厕厕位间的隔板及门的下沿与地面距 离宜为100mm～150mm,隔板及门的上沿距

地面的高度不应小于1.8m,门及隔板应采 用防潮、防划、防画、防烫材料







应执行









4.3.10 小便器隔断板高度不应低于800mm,宽度

宜为400mm,隔断板距地面高度宜为 600mm,隔板应采用防潮、防划、防画、防  烫材料







应执行

















洁具

间距

4.3.11 洗手盆水嘴中心与侧墙面净距不宜小于 0.55m

可保持现状

4.3.11 并列洗手盆水嘴中心间距不应小于0.70m 可保持现状



4.3.11 单侧并列洗手盆外沿至对面墙的净距不应小 于1.25m

可保持现状



4.3.11 双侧并列洗手盆外沿之间的净距不应小于 1.80m

可保持现状





·16 ·



续附录A







类别



条文号



建设要求



改造内容判定 改造内 容确认























洁具

间距 4.3.11 并列小便器的中心距离不应小于0.8m 可保持现状













4.3.11 单侧厕所隔间至对面墙面的净距：当采用内 开门时，不应小于1.10m;当采用外开门时

不应小于1.30m;双侧厕所隔间之间的净

距：当采用内开门时，不应小于1.10m;当 采用外开门时不应小于1.50m









可保持现状







4.3.11 单侧厕所隔间至对面小便器外沿的净距：当 采用内开门时，不应小于1.10m;当采用外

开门时，不应小于1.30m





可保持现状















清洁池



4.3.12 农村公厕应设置清洁池，清洁池应设置在工 具间或工具隔间内

应执行 无障碍 设施









4.3.13

农村公厕设置无障碍卫生间时，无障碍设施 的设置应符合《无障碍设计规范》GB

50763的要求 可保持现状， 有足够空间

的，可参照执 行























方便

配置





4.3.14 附属式农村公厕蹲位地面宜与厕位外通道地 面齐平。确有困难时，蹲位地面不应高于厕 位外通道地面180mm





可保持现状

4.3.15 农村公厕洗手盆前应设置面镜 应执行



4.3.16 农村公厕每个厕位间应设置坚固、耐腐蚀的 挂物钩，其承重不应小于5kg

应执行

4.3.16 厕位间应设置垃圾桶、手纸架 应执行



4.3.16 厕位间的门锁应用显示“有人”、“无人” 标志的锁具

应执行











采光

通风









4.3.17 独立式农村公厕的自然采光面积与地面面积 比不宜小于1:8,当墙侧窗不能满足设计要  求时宜增设天窗。农村公厕窗台距室内地坪 最小高度应为1.80m







可保持现状



4.3.18 农村公厕应通风良好，优先考虑自然通风 可保持现状



·17 ·



续附录A







类别



条文号



建设要求



改造内容判定 改造内 容确认

防护 设施



4.3.19 农村公厕宜设置防蝇、防蚊设施，通风口室 外的开口处宜设置网孔不大于1mm的纱窗



应执行

















标识

标牌









4.3.20 在距农村公厕200m内的主要路口处应设置

公厕标志方向和距离的引导牌，样式与设置 方式应符合《环境卫生图形符号标准》CJJ/ T 125的要求







应执行







4.3.21 在农村公厕建筑物外墙上应设置明显标志， 图形符号应符合《环境卫生图形符号标准》 CJJ/T 125的要求，并应昼夜可识别





应执行

给排水 系统



4.4.1

农村公厕的给排水系统应符合《建筑给水 排水设计规范》GB 50015的规定



应执行

























给水



4.4.2 洗手盆盥洗用水应采用自来水或符合水质标 准的自备水源



应执行





4.4.2 中水、回用雨水等非饮用水管道上当设置取 水龙头时，应设置非饮用水警示标志



应执行







4.4.2 严禁自备水源与城镇给水管道直接连接，严 禁中水、回用雨水等非生活饮用水管道与生 活饮用水管道相连





应执行

4.4.2 给水引入管上应设置计量水表和检修阀门 应执行











化粪池



4.4.3 应设置化粪池处理粪便污水，化粪池的位置 应便于清掏



应执行





4.4.3



化粪池距离地下水取水构筑物不应小于30m



应执行









排水







4.4.4 排水应由管道收集，并最终接人市政污水管 网或农村污水处理系统，当不具备接入条件 时，应制定污水及化粪池污泥的异地处置措 施







应执行





续附录A







类别



条文号



建设要求



改造内容判定 改造内 容确认













室内 排水





4.4.5 无内置存水弯的卫生器具接入排水管道时， 应在器具排水口以下设置存水弯，存水弯的 水封深度不得小于50mm





应执行



4.4.5 当采用带水封地漏时，水封深度不应小于 50mm

应执行

4.4.5 卫生器具排水管段上不应重复设置水封 应执行























管材及 卫生  器具



4.4.6 应采用符合国家产品标准的管材、附件和卫 生器具

应执行







4.4.6 应采用符合《节水型生活用水器具》CJ 164 规定的节水型卫生器具，并宜选用用水效率 等级不低于3级的卫生器具





应执行







4.4.6 小便器、蹲便器应采用延时自闭式冲洗阀、 感应式冲洗阀或脚踏式冲洗阀；洗手盆宜采 用感应式或延时自闭式水嘴





应执行



4.4.6 严禁生活饮用水管道与便器采用非专用冲洗 阀直接连接冲洗

应执行





































供配电 系统

4.5.1 农村公厕电源应专用回路供电，接入方式应 满足当地供电技术规程

应执行



4.5.1

电源线路应设置带隔离功能的保护开关电器

应执行



4.5.1 电源配电箱应设置在便于操作和维护的位 置，并应有安全防护措施

应执行



4.5.1 应采用低压配电直接接触防护及间接接触防 护等电击防护措施

应执行



4.5.1 照明、插座等不同用电性质的负荷应采用单 独回路供电

应执行



4.5.1 电气线路应采用铜芯绝缘导线，并应穿管暗 敷

应执行

4.5.1 宜设置专用的计量装置 应执行





·19 ·



续附录A





类别

条文号

建设要求

改造内容判定 改造内

容确认











照明及 控制



4.5.2 农村公厕应设置一般照明，宜设置局部照 明，并应采用高效的防潮类照明灯具及其节 能附件，优先采用LED光源

应执行



4.5.2 公厕照度及照明功率密度要求为：照度标准 值75Lx;照明功率密度应≤3W/m²

应执行



4.5.2 公厕内的照明，采取分区、分组控制或单灯 控制，并宜按时段控制

应执行











防雷及 接地



4.5.3 防雷设计应符合国家现行标准《建筑物防 雷设计规范》GB 50057、《农村民居雷电防 护工程技术规范》GB 50952的相关规定

应执行





4.5.3 防雷工程的施工应符合现行国家标准《建 筑物防雷工程施工与质量验收规范》GB

50601的规定

应执行

4.5.3 农村公厕应设置总等电位联结 应执行









本规范用词说明









1  为便于在执行本规范条文时区别对待，对要求严格程度 不同的用词说明如下：

1)表示很严格，非这样做不可的：

正面词采用“必须”,反面词采用“严禁”;

2)表示严格，在正常情况下均应这样做的：

正面词采用“应”,反面词采用“不应”或“不得”;

3)表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”,反面词采用“不宜”;

4)表示有选择，在一定条件下可以这样做的，采用“可”。

2  条文中指明应按其他有关标准执行的写法为“应按 …… 执行”或“应符合……的规定”。









引用标准名录









1   《建筑抗震设计规范》GB 50011

2 《建筑给水排水设计规范》GB 50015

3 《建筑设计防火规范》GB 50016

4 《建筑物防雷设计规范》 GB 50057

5   《民用建筑设计通则》GB 50352

6    《建筑工程建筑面积计算规范》GB/T 50353

7   《建筑物防雷工程施工与质量验收规范》GB 50601

8   《无障碍设计规范》GB 50763

9 《农村民居雷电防护工程技术规范》GB 50952

10    《外壳防护等级 (IP)    代码》GB 4208

11   《生活饮用水卫生标准》GB 5749

12   《旅游厕所质量等级的划分与评定》GB/T  18973

13   《民用建筑电气设计规范》JGJ 16

14 《城市公共厕所设计标准》 CJJ 14

15   《环境卫生设施设置标准》CJJ 27

16   《环境卫生图形符号标准》CJJ/T  125

17   《节水型生活用水器具》CJ 164





浙江省工程建设标准







浙江省农村公厕建设改造 和管理服务规范





DB   33/T   1151-2018







条 文 说 明











目       次









1    总    则  (27)

2    术    语  (28)

3     基 本 规 定  (29)

4     建 设 要 求 (30)

4.1     规划选址 (30)

4.2     配置标准 (30)

4.3     土建及设施 (31)

4.4     给水排水 (31)

4.5     建筑电气 (32)

5     改 造 要 求  (33)

5.1     基本要求  (33)











1  总    则









1.0.1  本规范制定的目的是为使浙江省农村公厕的建设符合农 村发展需求，响应习总书记关于农村“厕所革命”的号召，提 高农村公厕的设计、建设和管理水平，满足农村居民和外来人员 文明如厕需要。

1.0.2  本规范的适用范围是浙江省各类农村公厕的新建、改造  和管理服务。按照1A 以上标准景区设置的特色小镇范围的村  庄，推行全域旅游的历史文化村落、历史文化名村、特色农业、 特色旅游产业、农业观光、生态村落等公厕设施可按照《旅游  厕所质量等级的划分与评定》 GB/T  18973或《城市公共厕所设  计标准》CJJ  14 实施。









2  术    语









2.0.4  供老年人、残疾人和行动不方便的人使用的厕所。 一般 均按坐轮椅的人的要求设计，它的进出口和设施的设计应按无障 碍建筑设计规范要求进行。

2.0.7  如厕的体位，根据便器的类别分为坐位、蹲位和站位， 明确规定小便器为站位、大便器为坐位或蹲位。









3  基本规定









3.0.1   “以人为本”是公厕设计的基本理念，具体体现于文 明、卫生、方便、安全、节能的设计原则。该原则是一个有机整 体，并贯穿于整体与细节设计的全过程。

3.0.7  不同类别独立式公厕的用地面积，包括建筑、化粪池和 室外(如无障碍坡道、必需的建筑间隔距离等)用地面积。

3.0.8     现行国家标准《建筑工程建筑面积计算规范》 GB/T 50353规定了单层建筑、多层建筑、楼梯、挑檐以及不同层高建 筑的建筑面积计算方法，也适用于农村公厕建筑面积的计算。







4  建设要求







4.1  规划选址



4.1.1 村镇各类公共服务设施和场地为公众提供了活动空间， 为公众提供如厕服务，是各类公共场所的义务。

4.1.2 鉴于浙江省降水量较多，为防止农村公厕被雨水淹没倒 灌，导致污水外溢，确定本条。同时，对于农村公厕的使用、维 护便利性也提出了相关要求。

4.1.3     本条参考《生活饮用水卫生标准》 GB  5749 确定。集中 式给水点，指的是水池，水井等。

4.1.5 农村公厕的设置密度，应结合农村公厕的厕位服务人数 及单个农村公厕的规模共同确定，以600人行政村为例：设男女 比例为1:1,同时参照本规范4.2.1条可计算得出，600人行政 村建造的单座公厕大约需要男厕位(3～4)个；女厕位5个， 面积约45m², 根据调研本省相关村镇已建成的公厕，此种规模 的农村公厕相对经济合理。对于人数小于600人的单个行政村， 也应设置一座农村公厕，规模可依据本规范4.2.1的计算所得， 相应缩小。

按照《环境卫生设施设置标准》CJJ   27,人产生如厕生理需 求以后，希望(2～3)分钟能找到厕所，故确定农村公厕的服 务半径为500m。

4.2  配置标准



4.2.1 农村公厕单个厕位的服务人数主要取决于人员在周边的 平均停留时间，由于农村人员一般停留时间较长，同时农村人员 密度又相对较低，故以《公共厕所设计标准》 CJJ  14的滨海场



所服务人数为基础，适当放宽标准。

有调查表明女厕排队的主要原因是现状公厕男女厕位比例失 调，女厕位比男厕位少；女性如厕时间比男性长。根据调查结 果，参考同类规范，本规范在男女厕位服务人数的确定上，按照 男女厕位比例2:3的要求进行了设置。

4.2.2 本条规定了在确定男女厕位数的情况下不同类别厕位 (坐、蹲、站)的数量配置要求。

4.3  土建及设施

4.3.5    为防止对地下水造成污染，并便于洗刷厕所，地面、蹲 台、小便池及墙面，均须采用不透水材料做成。同时，为便于清 扫积水并避免地漏、排水沟反味现象的产生，本条规定厕所地面 应向蹲坑找坡，同时规定农村公厕蹲位地面宜与厕位外通道地面 平齐。

4.3.9 对隔板及门的下沿与地面距离提出要求，是在保证厕位 间私密性要求的情况下，同时兼顾保洁清理的方便。隔板可采用 人造板，复合板，PVC 板等材料，也可采用薄预制板双面与墙 面统一装饰。

4.3.11     卫生设备的间距参照《民用建筑设计通则》 GB 50352 中的相关规定，其中并列小便斗的中心距离，考虑隔板的设置空 间，加宽至0.80m;  双侧厕所隔间之间的净距，考虑双侧厕所隔 间同时外开时对中间通道的影响，加宽至1.50m。

4.3.13 无障碍设施是保障残疾人走出家门、参与社会生活的基 本条件，也是方便老年人、妇女、儿童和其他社会成员的重要措 施，农村公厕宜考虑无障碍设施的建设。



4.4  给水排水



4.4.5 存水弯的作用是形成水封防止排水系统管道内的有害气 体进入室内。无存水弯的卫生器具，其排水口下方设置的存水弯



应采用符合相关产品标准的专用附件。存水弯、水封以下的排水 管道应密闭连接。

4.5  建筑电气



4.5.1-1   条文规定的专用回路，可以是从变压器低压侧单独配 出的回路，也可以是由公共配电总箱或电表箱单独配出的回路。

4.5.1-2   设带隔离功能的开关电器是为了保障检修人员的安 全，缩小电气系统故障时的检修范围。带隔离功能的开关电器可 以选用隔离开关也可以选用带隔离功能的断路器。

4.5.1-3   电源配电箱要求防护等级不低于现行国家标准《外 壳防护等级 (IP)    代码》GB 4208规定的IP××B    级或IP2×  级， 并应只有使用钥匙或工具才能开启。

4.5.1-4        除照明外应采用额定剩余电流不超过30mA 的剩余电 流动作保护器作为附加防护，所有插座应采用安全型插座。











5  改造要求







5.1  基本要求



5.1.1   “对标”是指农村公厕的改造应首先确定对照的规范标 准，农村公厕的改造可参照本规范实施，也可参照《旅游厕所 质量等级的划分与评定》 GB/T  18973 或《城市公共厕所设计标 准》CJJ 14 实施改造；“提升”是指既有农村公厕在已满足《旅 游厕所质量等级的划分与评定》 GB/T   18973的分级要求(由低 到高依次为 A 级 、AA 级 、AAA级)或《城市公共厕所设计标 准》CJJ 14 的分类要求(独立式公厕分为一类、二类和三类厕； 附属式公厕分为一类、二类厕所)的情况下，再提升一个档次 所进行的改造。

































参考图















序号

图   例

名   称























1



























公厕基本布置尺寸























2

















900













>3000





















无障碍厕位A型























3





































2000





















无障碍厕位B型























续参考图





序号

图     例

名     称





















4



















150

900











2000



















无障碍卫生间





















5



























多功能抓杆

(1 - 3均用于大便器)





















6









659=16

虽









6致 ·20.

平面图                       正立面                               侧立面



















洗手盆安全抓杆





















7































































850  150

1700 1800



















厕位隔板



·35 ·





















续参考图





序号

图   例

名   称





















8

























厕所标牌





















9



















女性 Female





300mm



















男、女厕





















10



750 mm



















指向牌A

300mm

420mm





















11













                           公共厕所

TOILET

TOILET





700mm

500 mn



















指向牌B





·36 ·

















续参考图





序号

图   例

名   称





















12

细微之处见公德

举手之间显文明













保洁员：



监督电话：













文明如厕提醒牌

(不小于

500mm×500mm)





















13

















坐便器

(60mm×60mm)























14

















蹲便器

(60mm×60mm)





















15

















残疾人厕位

(60mm×60mm)





·37 ·



















































































































































































































































0

定价：18.00元
