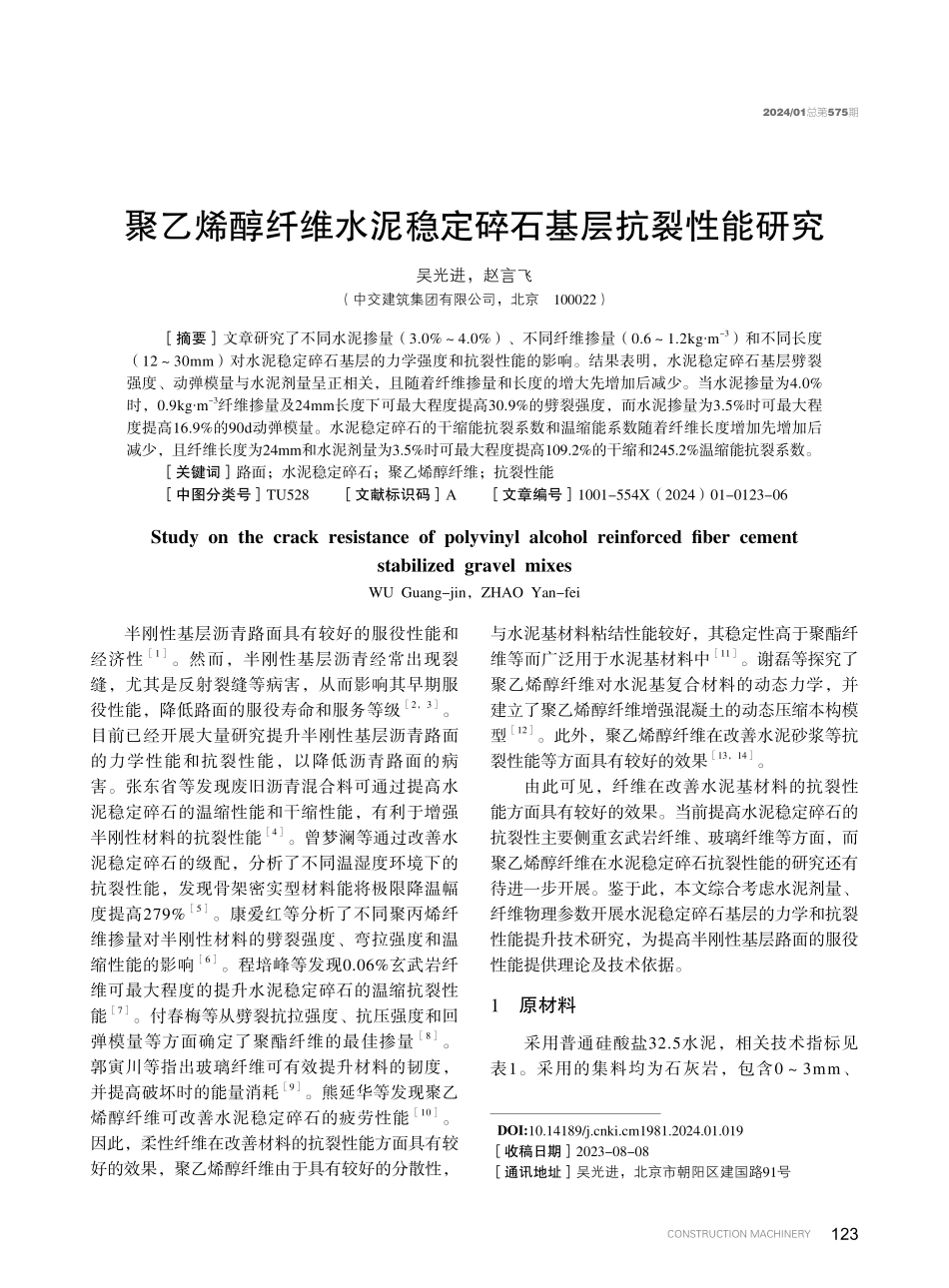

CONSTRUCTIONMACHINERY1232024/01总第575期聚乙烯醇纤维水泥稳定碎石基层抗裂性能研究吴光进，赵言飞（中交建筑集团有限公司，北京100022）［摘要］文章研究了不同水泥掺量（3.0%～4.0%）、不同纤维掺量（0.6～1.2kg·m-3）和不同长度（12～30mm）对水泥稳定碎石基层的力学强度和抗裂性能的影响。结果表明，水泥稳定碎石基层劈裂强度、动弹模量与水泥剂量呈正相关，且随着纤维掺量和长度的增大先增加后减少。当水泥掺量为4.0%时，0.9kg·m-3纤维掺量及24mm长度下可最大程度提高30.9%的劈裂强度，而水泥掺量为3.5%时可最大程度提高16.9%的90d动弹模量。水泥稳定碎石的干缩能抗裂系数和温缩能系数随着纤维长度增加先增加后减少，且纤维长度为24mm和水泥剂量为3.5%时可最大程度提高109.2%的干缩和245.2%温缩能抗裂系数。［关键词］路面；水泥稳定碎石；聚乙烯醇纤维；抗裂性能［中图分类号］TU528［文献标识码］A［文章编号］1001-554X（2024）01-0123-06StudyonthecrackresistanceofpolyvinylalcoholreinforcedfibercementstabilizedgravelmixesWUGuang-jin，ZHAOYan-fei半刚性基层沥青路面具有较好的服役性能和经济性［1］。然而，半刚性基层沥青经常出现裂缝，尤其是反射裂缝等病害，从而影响其早期服役性能，降低路面的服役寿命和服务等级［2，3］。目前已经开展大量研究提升半刚性基层沥青路面的力学性能和抗裂性能，以降低沥青路面的病害。张东省等发现废旧沥青混合料可通过提高水泥稳定碎石的温缩性能和干缩性能，有利于增强半刚性材料的抗裂性能［4］。曾梦澜等通过改善水泥稳定碎石的级配，分析了不同温湿度环境下的抗裂性能，发现骨架密实型材料能将极限降温幅度提高279%［5］。康爱红等分析了不同聚丙烯纤维掺量对半刚性材料的劈裂强度、弯拉强度和温缩性能的影响［6］。程培峰等发现0.06%玄武岩纤维可最大程度的提升水泥稳定碎石的温缩抗裂性能［7］。付春梅等从劈裂抗拉强度、抗压强度和回弹模量等方面确定了聚酯纤维的最佳掺量［8］。郭寅川等指出玻璃纤维可有效提升材料的韧度，并提高破坏时的能量消耗［9］。熊延华等发现聚乙烯醇纤维可改善水泥稳定碎石的疲劳性能［10］。因此，柔性纤维在改善材料的抗裂性能方面具有较好的效果，聚乙烯醇纤维由于具有较好的分散性，与水泥基材料粘结性能较好，其稳定性高于聚酯纤维等而广泛用于水泥基材料中［11］。谢磊等探究了聚乙烯醇纤维对水泥基复合材料的动态力学，并建立了聚乙烯醇纤维增强...
