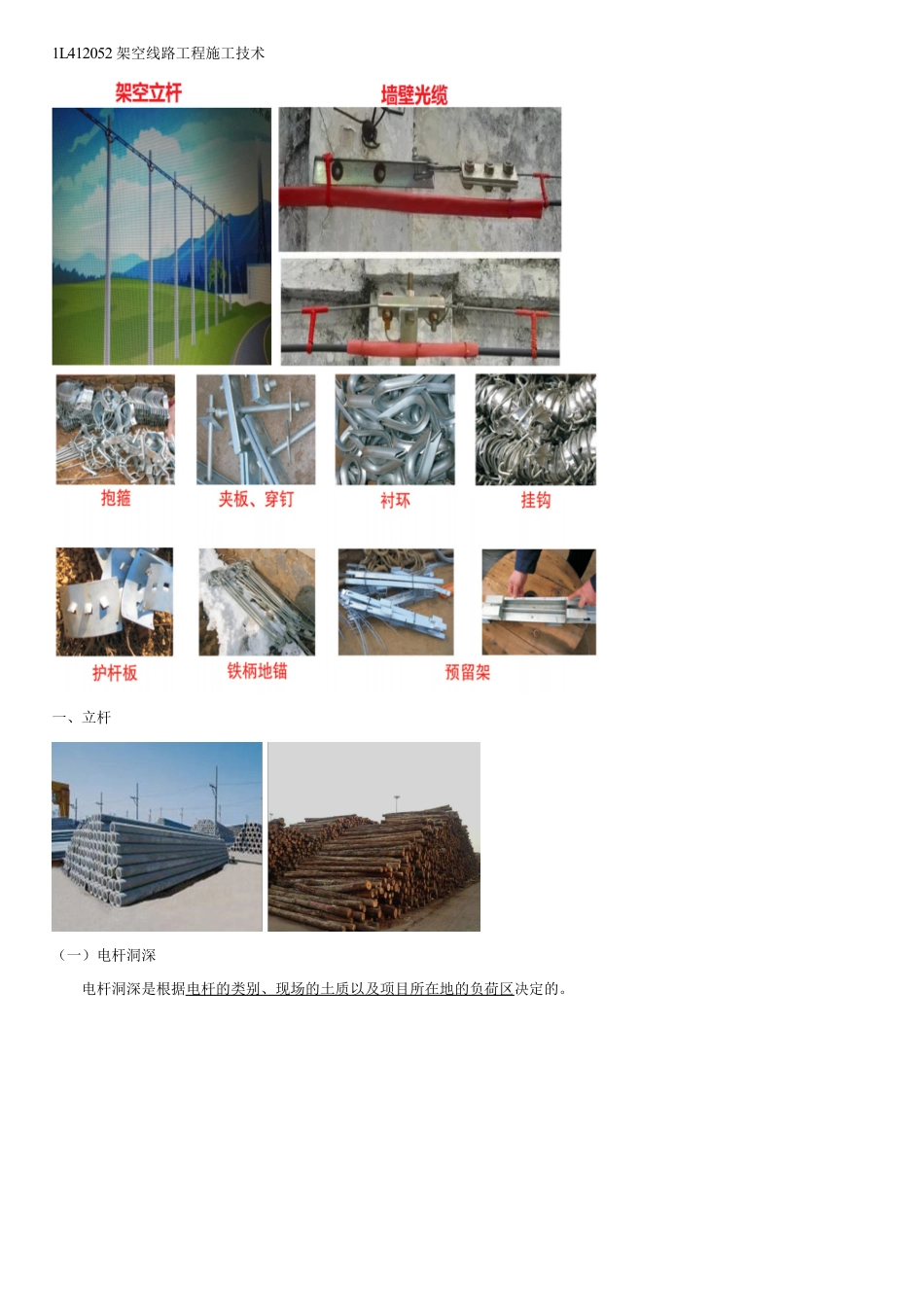

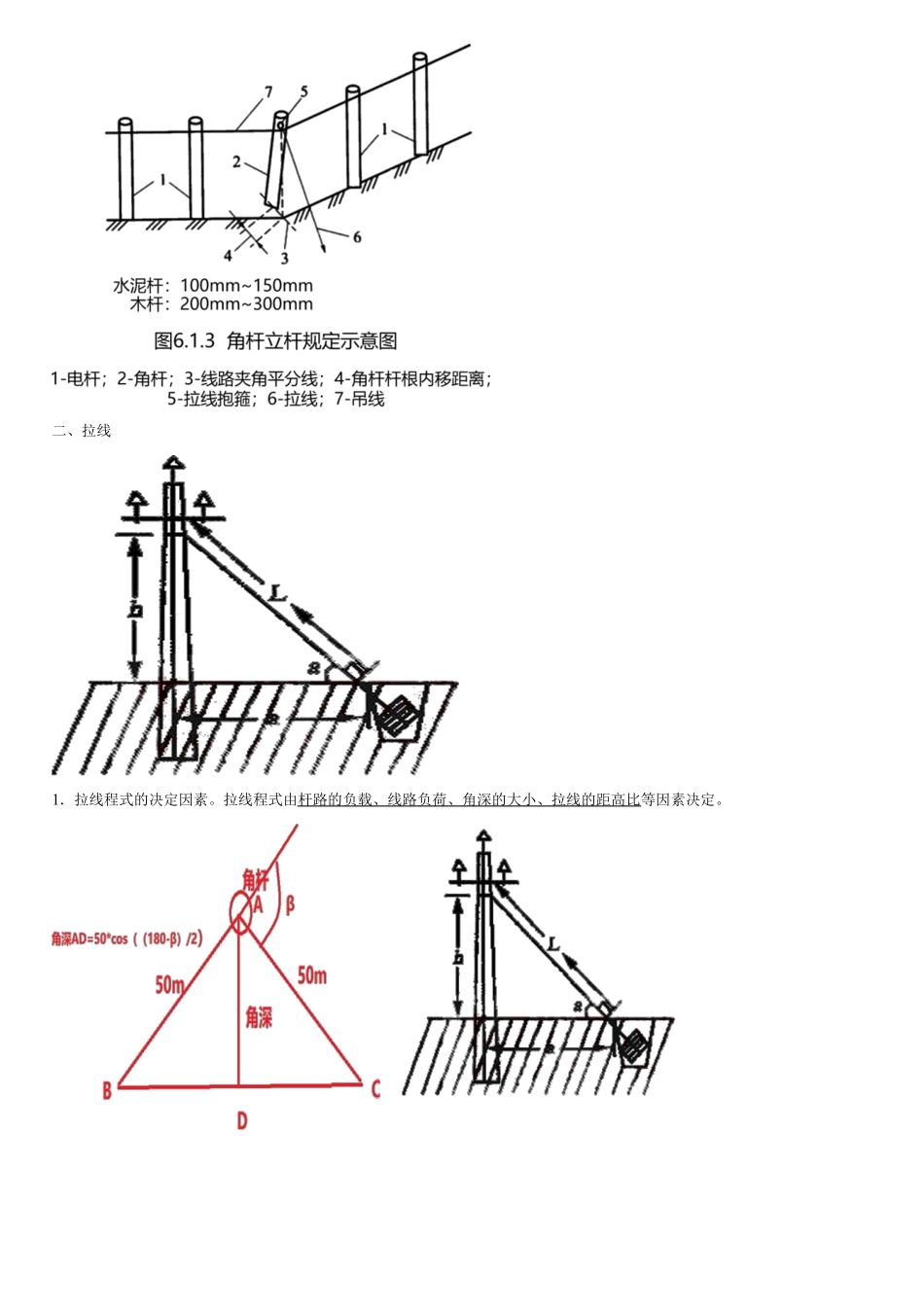

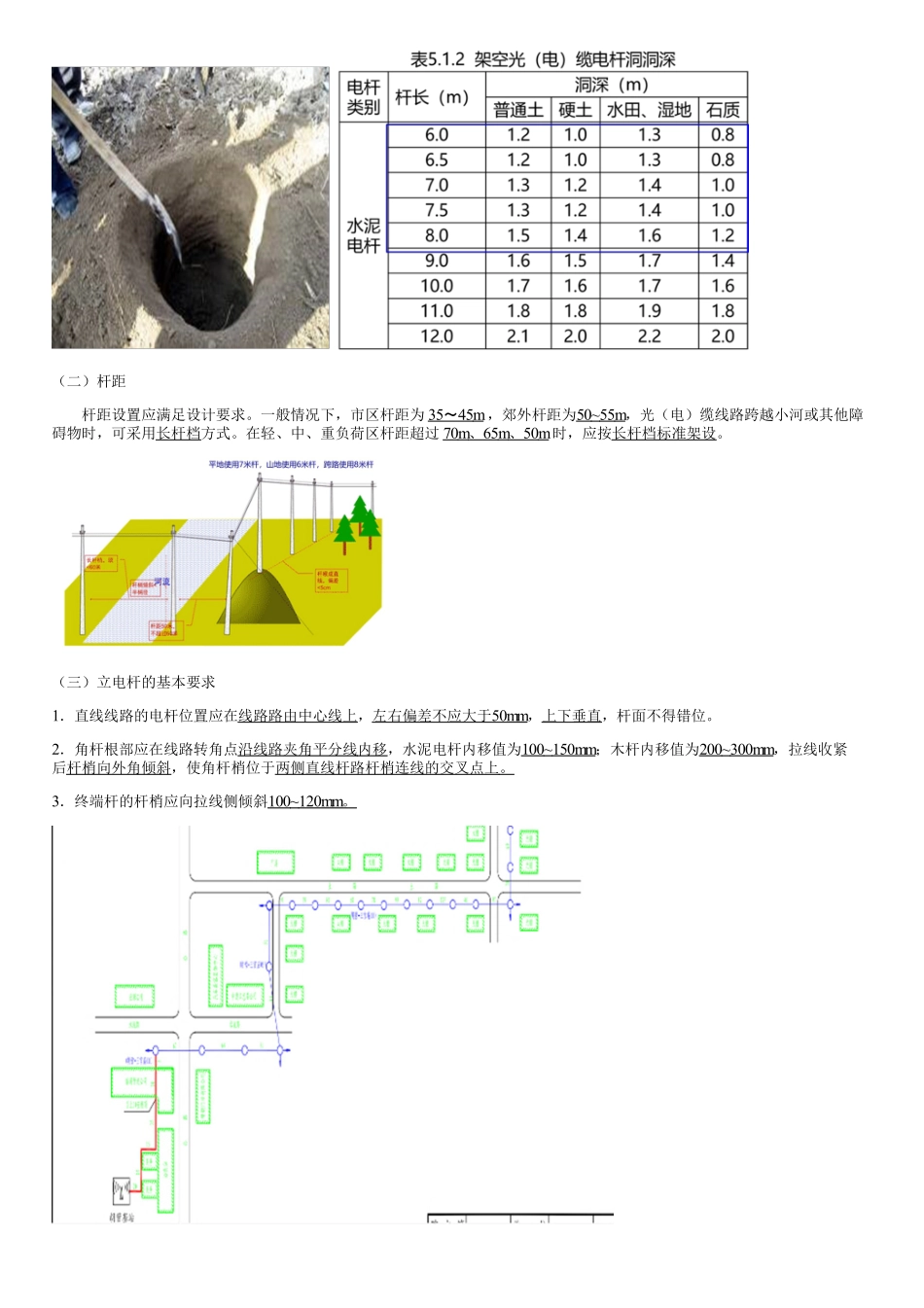

1L412052架空线路工程施工技术一、立杆（一）电杆洞深电杆洞深是根据电杆的类别、现场的土质以及项目所在地的负荷区决定的。（二）杆距杆距设置应满足设计要求。一般情况下，市区杆距为35〜45m，郊外杆距为50~55m，光（电）缆线路跨越小河或其他障碍物时，可采用长杆档方式。在轻、中、重负荷区杆距超过70m、65m、50m时，应按长杆档标准架设。（三）立电杆的基本要求1．直线线路的电杆位置应在线路路由中心线上，左右偏差不应大于50mm，上下垂直，杆面不得错位。2．角杆根部应在线路转角点沿线路夹角平分线内移，水泥电杆内移值为100~150mm；木杆内移值为200~300mm，拉线收紧后杆梢向外角倾斜，使角杆梢位于两侧直线杆路杆梢连线的交叉点上。3．终端杆的杆梢应向拉线侧倾斜100~120mm。二、拉线1．拉线程式的决定因素。拉线程式由杆路的负载、线路负荷、角深的大小、拉线的距高比等因素决定。2．拉线的种类（2021.27）拉线按作用分有角杆拉线、终端拉线、双方拉线（抗风拉线）、三方拉线、四方拉线（防凌拉线）、泄力拉线和其他作用的拉线；2．拉线的种类按建筑方式分落地拉线、高桩拉线、吊板拉线、V形拉线。3．拉线安装的基本要求（1）拉线地锚坑的洞深，应根据拉线程式和现场土质情况确定，（2）标称距高比为1，落地拉线受地形所限，距高比不得小于0.75，不得大于1.25。（2020.一.2）3．对于角杆，角深≤13m的角杆，可安装1根与吊线程式相同的钢绞线做拉线，拉线安装在角杆内角平分线的反侧。（1）角深13~25m的角杆；（2）拉线距高比在0.75~1之间且角深大于10m的角杆；（3）距高比小于0.5且角深大于6.5m的角杆。采用与吊线程式高一级的钢绞线做拉线或与吊线同一程式的2根钢绞线做拉线，并设2根顶头拉线，每条拉线安装在对应线条张力的反侧方；2条拉线的的出土点应相互内移600mm。（2021.三.1）角深大于25m的角杆设2根顶头拉线，可分成2个角深大致相等且转变方向相同的双角杆。4．顶头拉线应装在终端杆上，其程式应比吊线等级高一级的钢绞线，安装位置应在杆路直线受力方向的反侧；当直线杆路较长或杆上负荷较大时，终端杆前一档可安装1条7/3.0钢绞线的顺线拉线。5．一般地锚出土长度为300-600mm，允许偏差50-100mm，拉线地锚的实际出土点与规定出土点偏移≤50mm；地锚的出土斜槽应与拉线成直线；拉线地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直（2018.18）6．靠近电力设施及热闹市区的拉线，应根据设计规定加装绝缘子；人行道上易被行人...
