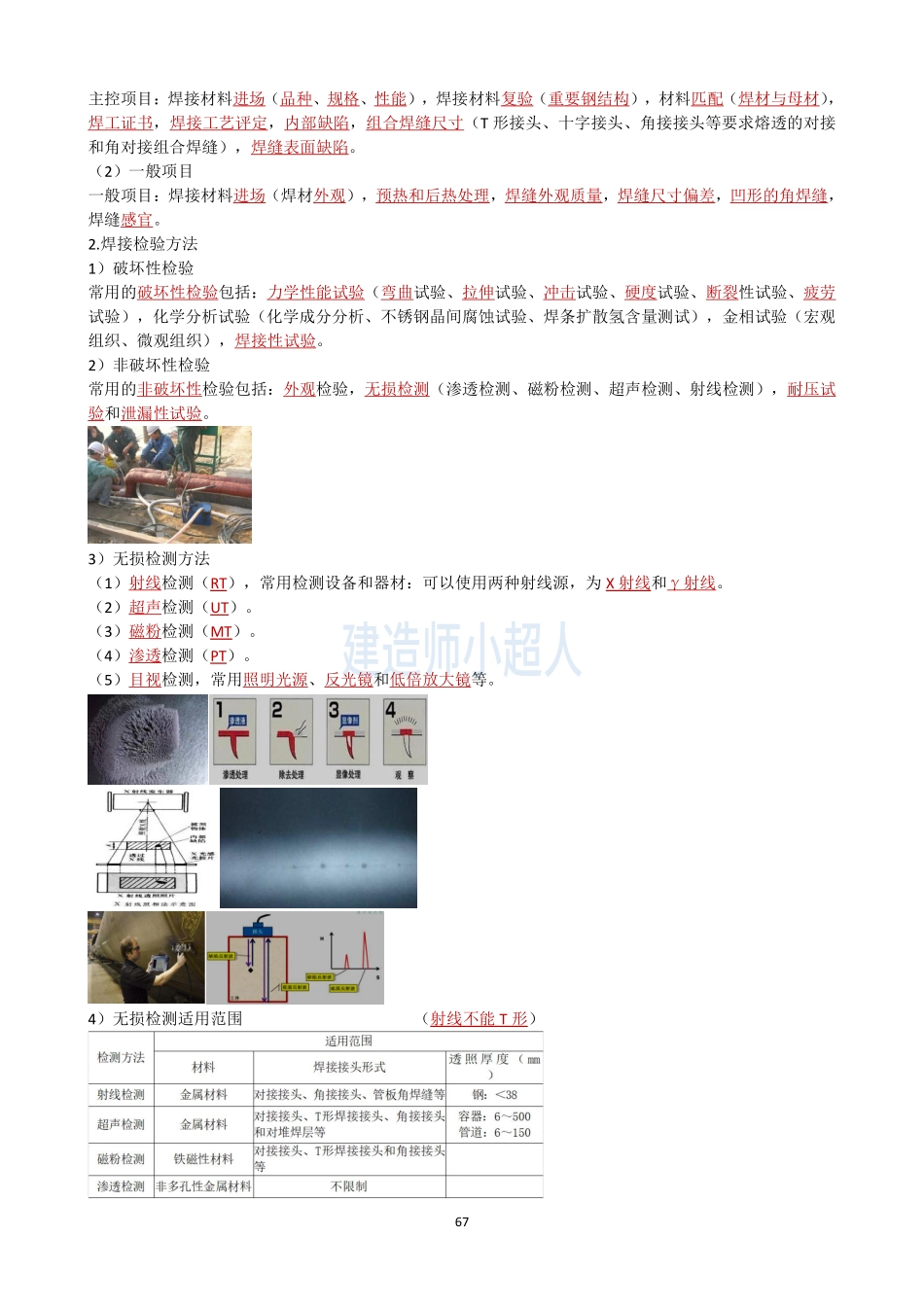

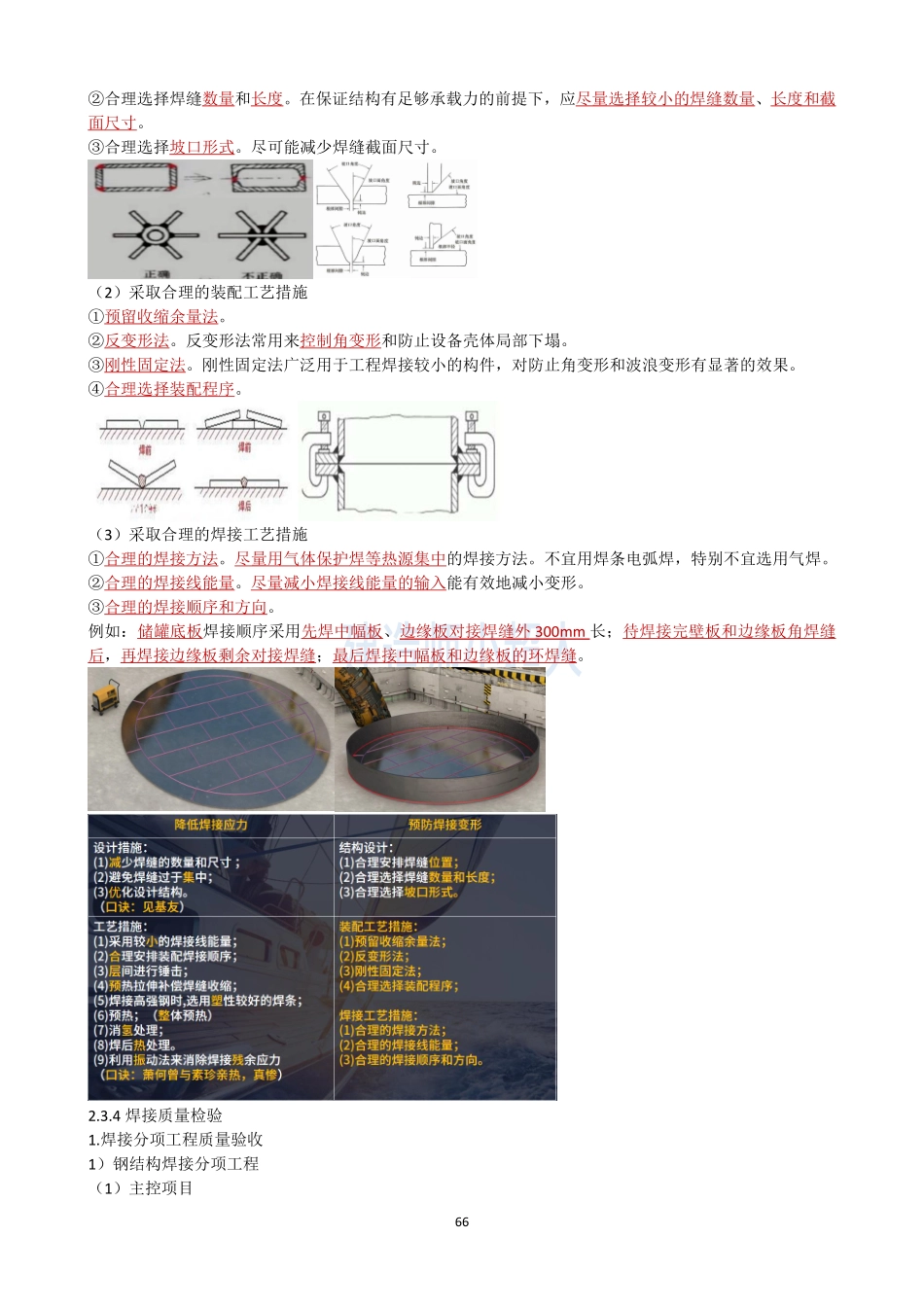

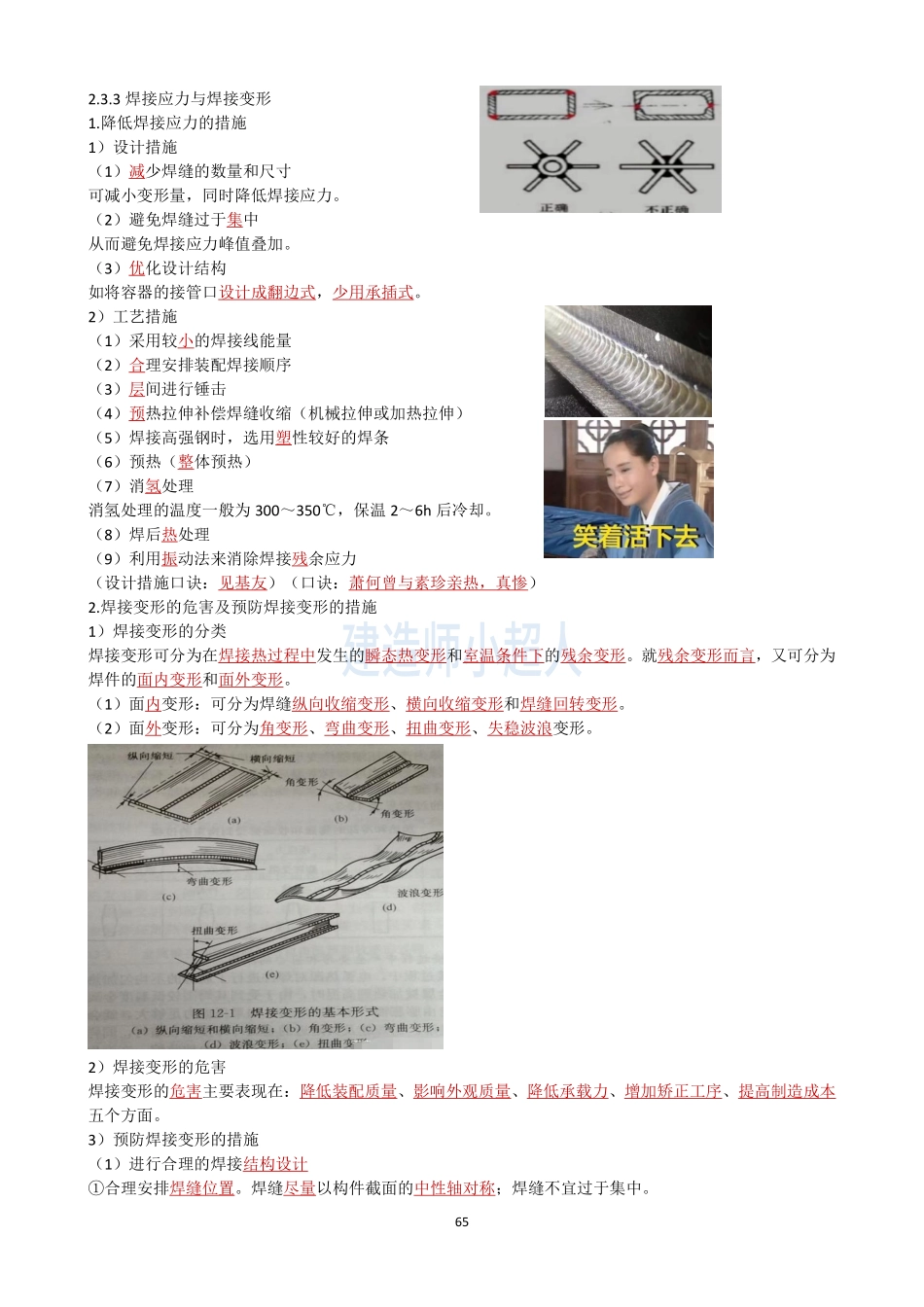

652.3.3焊接应力与焊接变形1.降低焊接应力的措施1）设计措施（1）减少焊缝的数量和尺寸可减小变形量，同时降低焊接应力。（2）避免焊缝过于集中从而避免焊接应力峰值叠加。（3）优化设计结构如将容器的接管口设计成翻边式，少用承插式。2）工艺措施（1）采用较小的焊接线能量（2）合理安排装配焊接顺序（3）层间进行锤击（4）预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸）（5）焊接高强钢时，选用塑性较好的焊条（6）预热（整体预热）（7）消氢处理消氢处理的温度一般为300～350℃，保温2～6h后冷却。（8）焊后热处理（9）利用振动法来消除焊接残余应力（设计措施口诀：见基友）（口诀：萧何曾与素珍亲热，真惨）2.焊接变形的危害及预防焊接变形的措施1）焊接变形的分类焊接变形可分为在焊接热过程中发生的瞬态热变形和室温条件下的残余变形。就残余变形而言，又可分为焊件的面内变形和面外变形。（1）面内变形：可分为焊缝纵向收缩变形、横向收缩变形和焊缝回转变形。（2）面外变形：可分为角变形、弯曲变形、扭曲变形、失稳波浪变形。2）焊接变形的危害焊接变形的危害主要表现在：降低装配质量、影响外观质量、降低承载力、增加矫正工序、提高制造成本五个方面。3）预防焊接变形的措施（1）进行合理的焊接结构设计①合理安排焊缝位置。焊缝尽量以构件截面的中性轴对称；焊缝不宜过于集中。66②合理选择焊缝数量和长度。在保证结构有足够承载力的前提下，应尽量选择较小的焊缝数量、长度和截面尺寸。③合理选择坡口形式。尽可能减少焊缝截面尺寸。（2）采取合理的装配工艺措施①预留收缩余量法。②反变形法。反变形法常用来控制角变形和防止设备壳体局部下塌。③刚性固定法。刚性固定法广泛用于工程焊接较小的构件，对防止角变形和波浪变形有显著的效果。④合理选择装配程序。（3）采取合理的焊接工艺措施①合理的焊接方法。尽量用气体保护焊等热源集中的焊接方法。不宜用焊条电弧焊，特别不宜选用气焊。②合理的焊接线能量。尽量减小焊接线能量的输入能有效地减小变形。③合理的焊接顺序和方向。例如：储罐底板焊接顺序采用先焊中幅板、边缘板对接焊缝外300mm长；待焊接完壁板和边缘板角焊缝后，再焊接边缘板剩余对接焊缝；最后焊接中幅板和边缘板的环焊缝。2.3.4焊接质量检验1.焊接分项工程质量验收1）钢结构焊接分项工程（1）主控项目67主控项目：焊接材料进场（品种、规格、性能），焊接材料复验（重要钢结构），材料匹配（焊材与母材），焊工...
