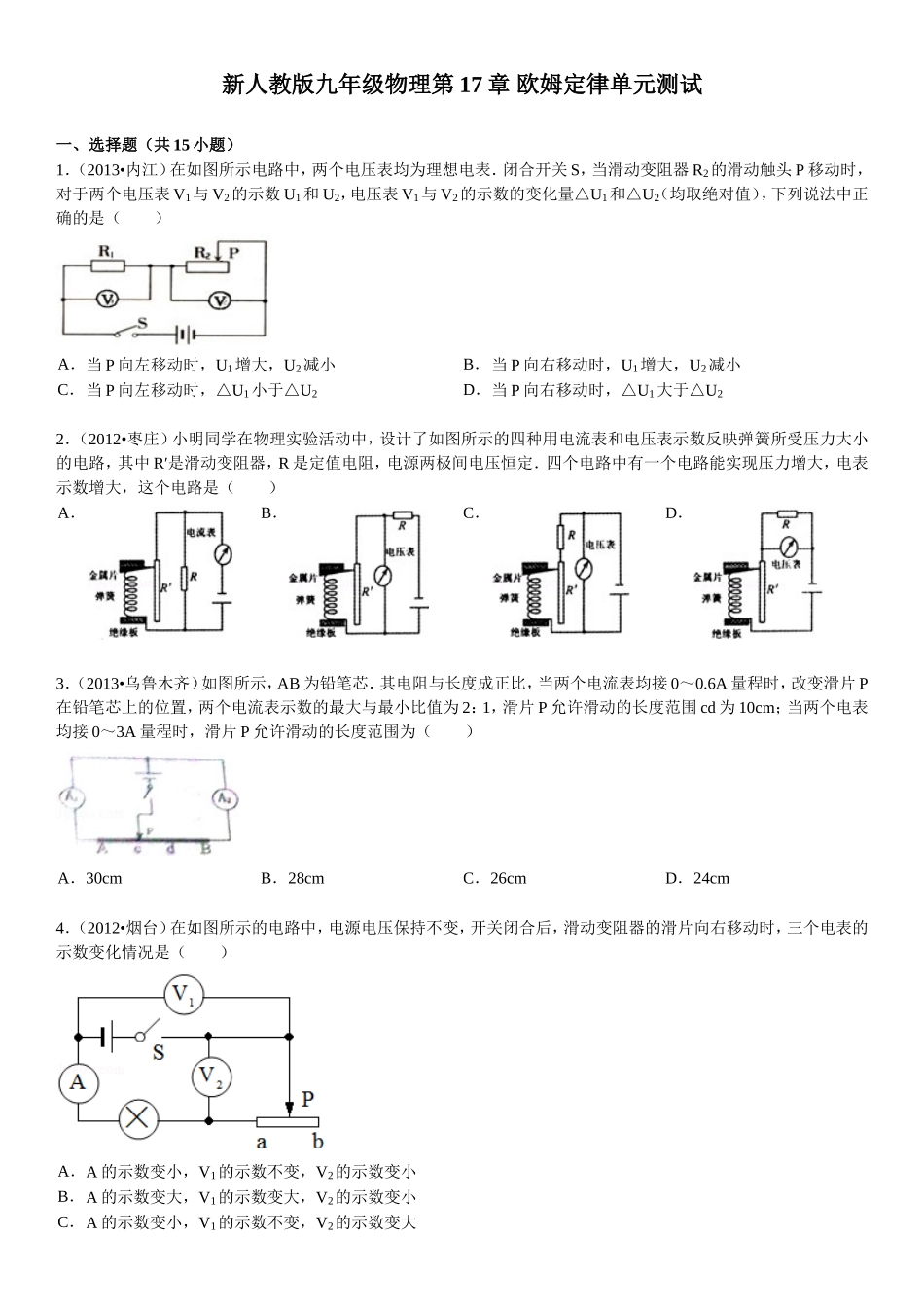

新人教版九年级物理第17章欧姆定律单元测试一、选择题（共15小题）1．（2013•内江）在如图所示电路中，两个电压表均为理想电表．闭合开关S，当滑动变阻器R2的滑动触头P移动时，对于两个电压表V1与V2的示数U1和U2，电压表V1与V2的示数的变化量△U1和△U2（均取绝对值），下列说法中正确的是（）A．当P向左移动时，U1增大，U2减小B．当P向右移动时，U1增大，U2减小C．当P向左移动时，△U1小于△U2D．当P向右移动时，△U1大于△U22．（2012•枣庄）小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）A．B．C．D．3．（2013•乌鲁木齐）如图所示，AB为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A量程时，改变滑片P在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P允许滑动的长度范围cd为10cm；当两个电表均接0～3A量程时，滑片P允许滑动的长度范围为（）A．30cmB．28cmC．26cmD．24cm4．（2012•烟台）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大5．（2013•福州）图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）A．热敏电阻R的阻值变大B．电压表的示数变大C．通过电阻R的电流变小D．电阻R两端电压变大6．（2013•河北）如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是（）A．只闭合S1，滑片P向右滑动，电压表示数变大B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大7．（2013•大连）某电路如图所示，电源电压不变，R1＞R2．闭合开关s，将滑动变阻器的滑片P从a端滑至b端，则（）A．电路中的总电阻变大B．R1两端电压不变C．R2的电功率变大D．R1电流的变化量小于R2电流的变化量8．（2012•咸宁）光敏电阻的特点是有光照射它时阻...
