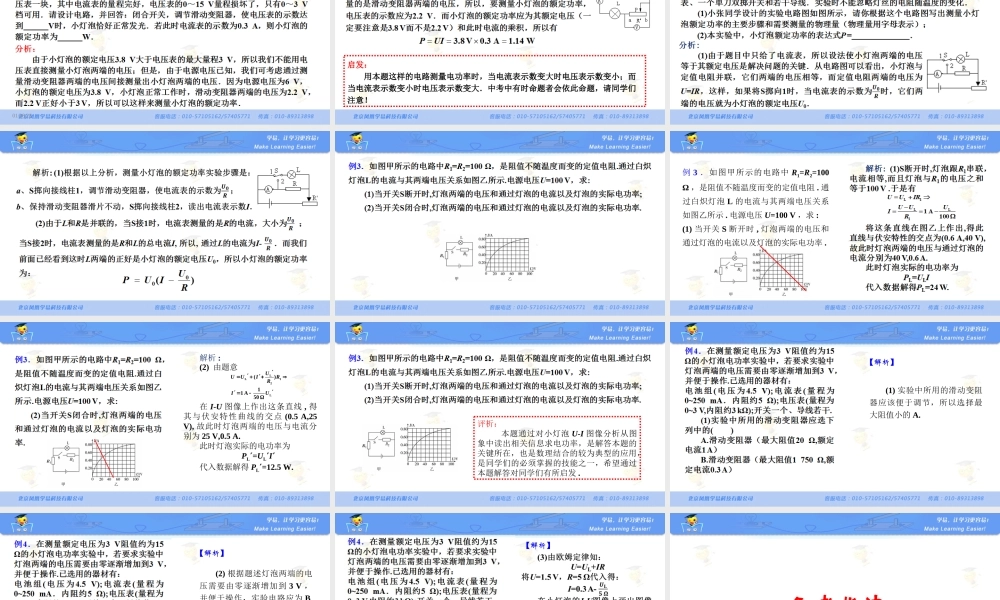

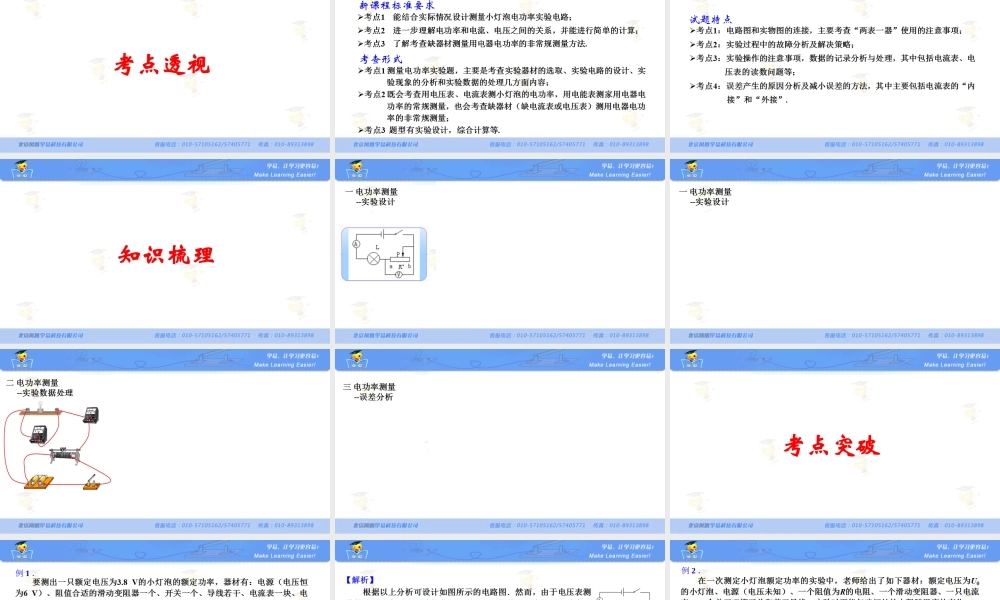

电功率测量方法拓展讲师：罗明良01/28/25考点透视新课程标准要求考查形式试题特点01/28/25知识梳理01/28/2501/28/2501/28/2501/28/25考点突破01/28/25例1．启发：用本题这样的电路测量电功率时，当电流表示数变大时电压表示数变小；而当电流表示数变小时电压表示数变大．中考中有时命题者会依此命题，请同学们注意！例2．例3．如图甲所示的电路中R1=R2=100Ω，是阻值不随温度而变的定值电阻.通过白炽灯泡L的电流与其两端电压关系如图乙所示.电源电压U=100V，求:(1)当开关S断开时,灯泡两端的电压和通过灯泡的电流以及灯泡的实际电功率.解析:(2)由题意在I-U图像上作出这条直线,得其与伏安特性曲线的交点(0.5A,25V),故此时灯泡两端的电压与电流分别为25V,0.5A.此时灯泡实际的电功率为PL=ULI代入数据解得PL=12.5W.UUUIRRIULL12L()11A50评析：本题通过对小灯泡U-I图像分析从图象中读出相关信息求电功率，是解答本题的关键所在，也是数理结合的较为典型的应用，是同学们的必须掌握的技能之一，希望通过本题解答对同学们有所启发.(1)实验中所用的滑动变阻器应该便于调节，所以选择最大阻值小的A.【解析】【解析】(2)根据题述灯泡两端的电压需要由零逐渐增加到3V，并便于操作，实验电路应为B或D，由于电流表内阻为5Ω,与灯泡电阻相差不大，所以，电流表应采用外接法，故本实验的电路图应选用图B.【解析】备考指津解决电功率的综合题时，要注重将物理问题转化为数学问题即数理结合，用
