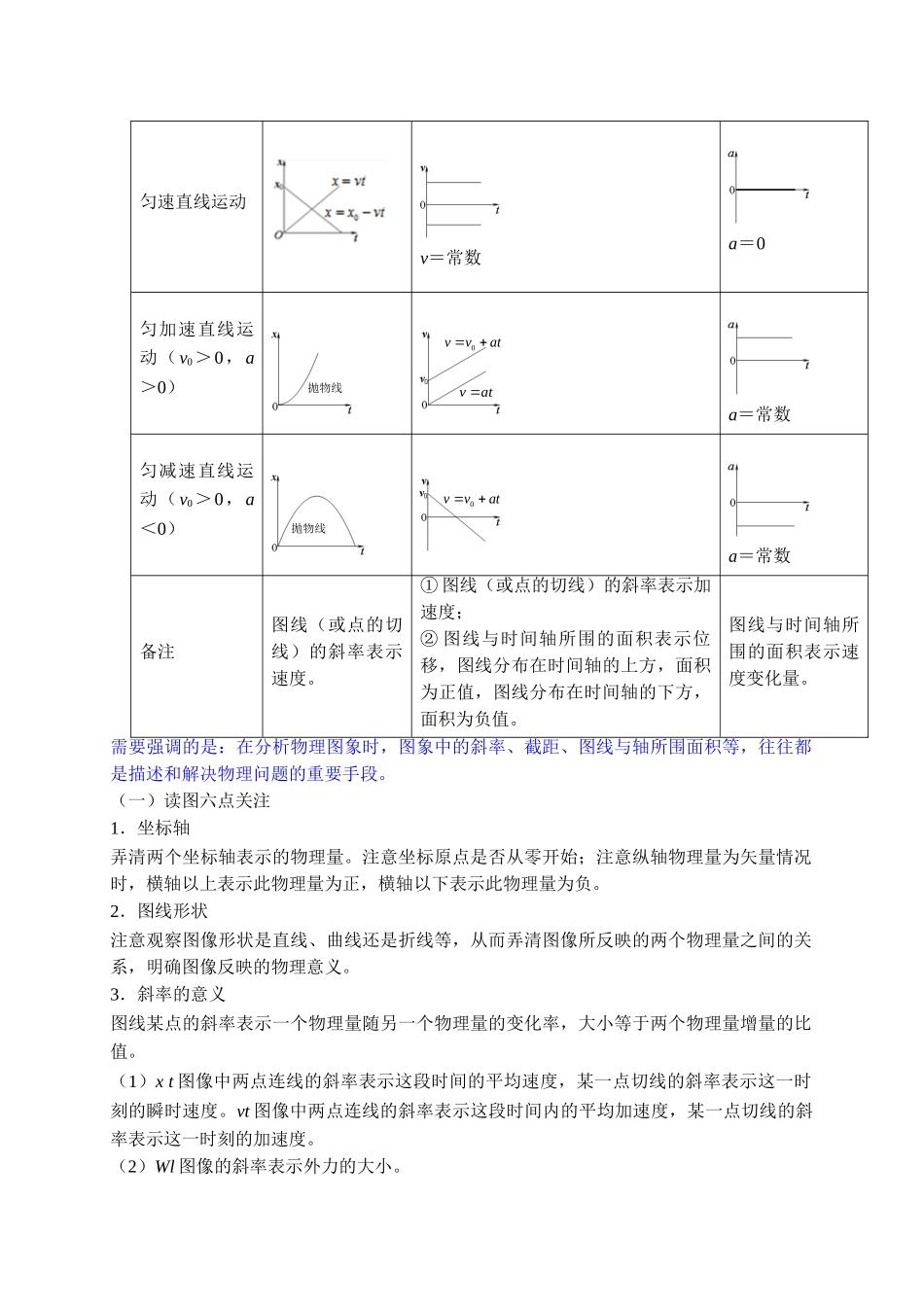

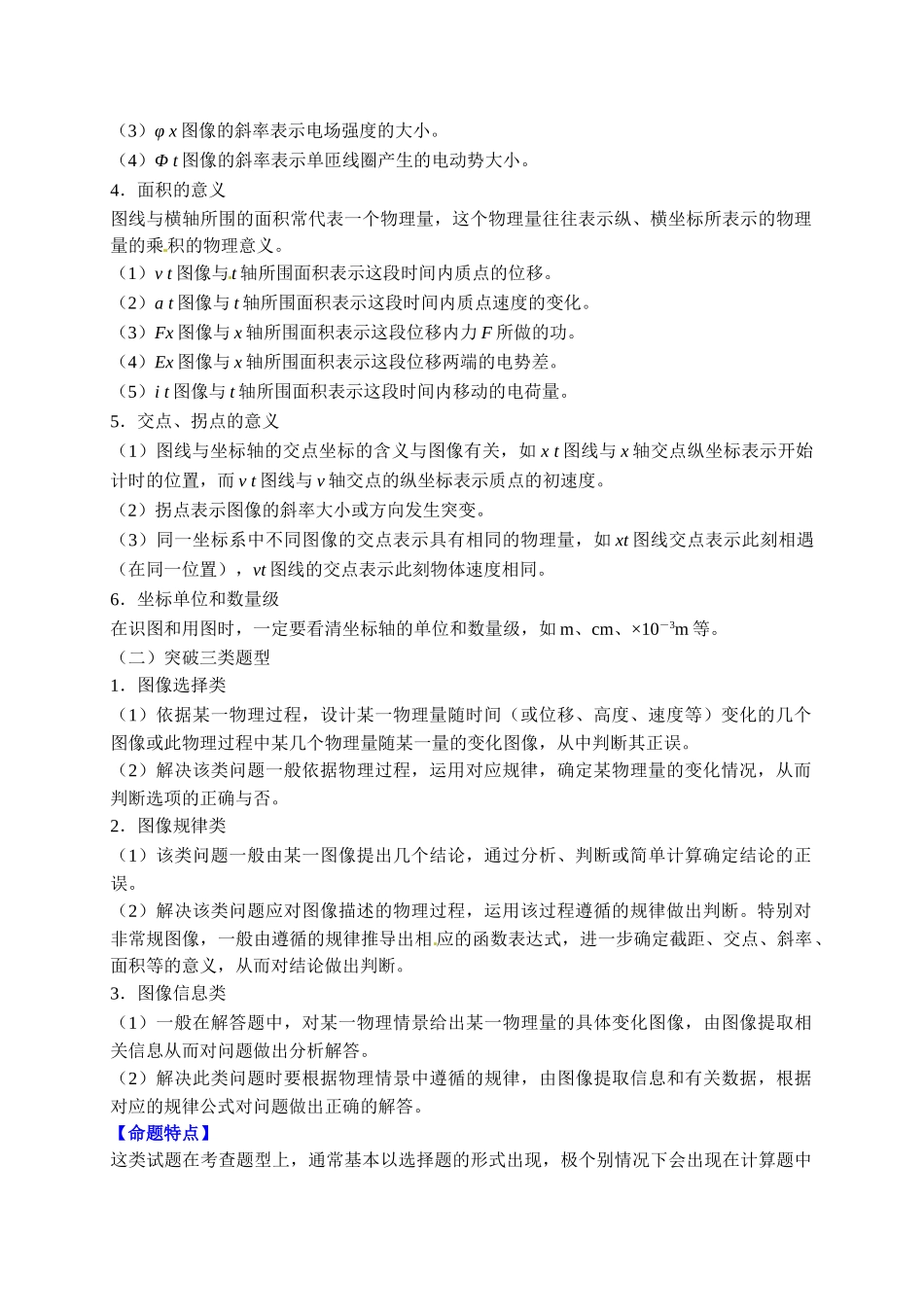

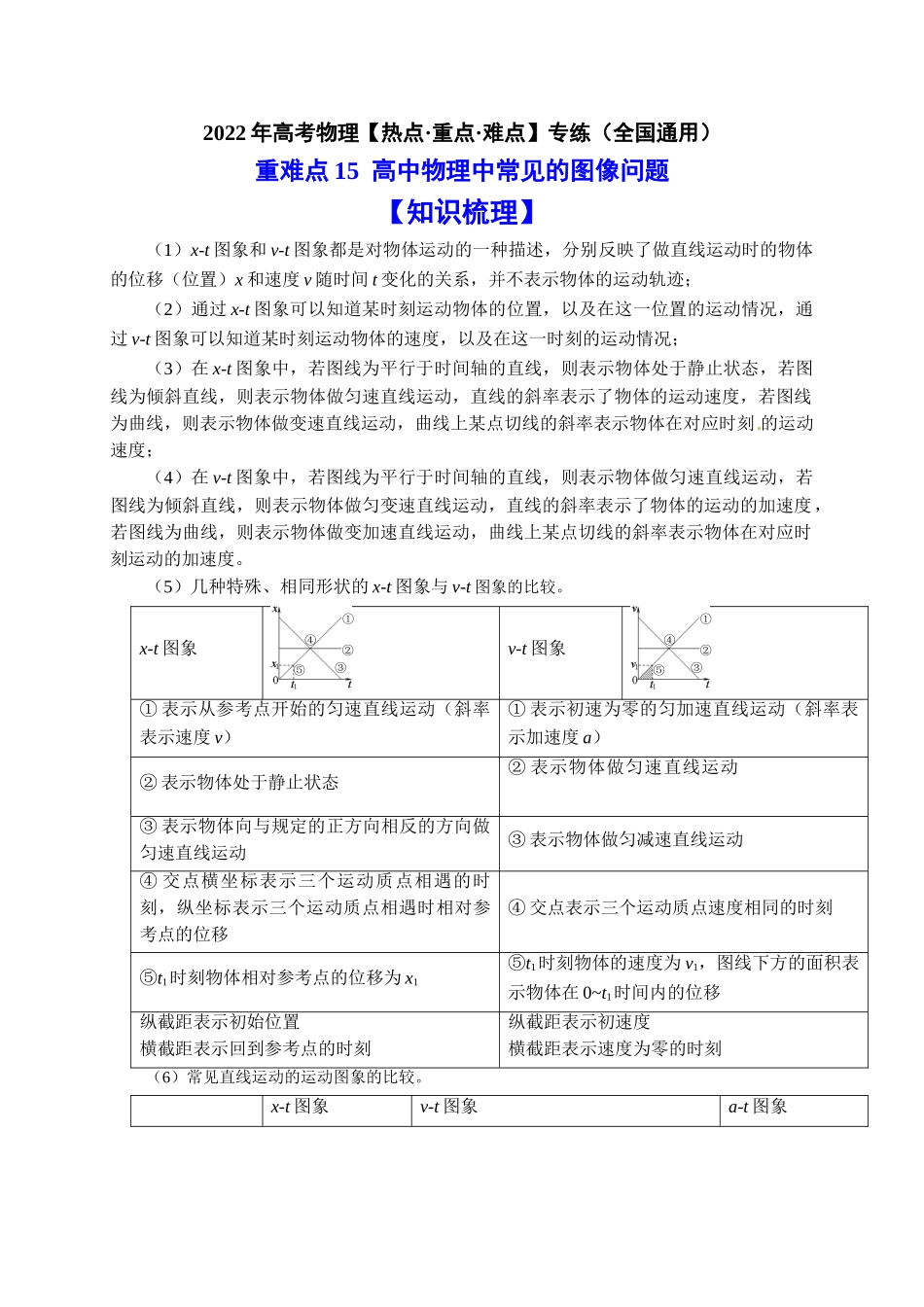

2022年高考物理【热点·重点·难点】专练（全国通用）重难点15高中物理中常见的图像问题【知识梳理】（1）x-t图象和v-t图象都是对物体运动的一种描述，分别反映了做直线运动时的物体的位移（位置）x和速度v随时间t变化的关系，并不表示物体的运动轨迹；（2）通过x-t图象可以知道某时刻运动物体的位置，以及在这一位置的运动情况，通过v-t图象可以知道某时刻运动物体的速度，以及在这一时刻的运动情况；（3）在x-t图象中，若图线为平行于时间轴的直线，则表示物体处于静止状态，若图线为倾斜直线，则表示物体做匀速直线运动，直线的斜率表示了物体的运动速度，若图线为曲线，则表示物体做变速直线运动，曲线上某点切线的斜率表示物体在对应时刻的运动速度；（4）在v-t图象中，若图线为平行于时间轴的直线，则表示物体做匀速直线运动，若图线为倾斜直线，则表示物体做匀变速直线运动，直线的斜率表示了物体的运动的加速度，若图线为曲线，则表示物体做变加速直线运动，曲线上某点切线的斜率表示物体在对应时刻运动的加速度。（5）几种特殊、相同形状的x-t图象与v-t图象的比较。x-t图象v-t图象①表示从参考点开始的匀速直线运动（斜率表示速度v）①表示初速为零的匀加速直线运动（斜率表示加速度a）②表示物体处于静止状态②表示物体做匀速直线运动[来源：学科网ZXXK]③表示物体向与规定的正方向相反的方向做匀速直线运动③表示物体做匀减速直线运动④交点横坐标表示三个运动质点相遇的时刻，纵坐标表示三个运动质点相遇时相对参考点的位移④交点表示三个运动质点速度相同的时刻⑤t1时刻物体相对参考点的位移为x1⑤t1时刻物体的速度为v1，图线下方的面积表示物体在0~t1时间内的位移纵截距表示初始位置横截距表示回到参考点的时刻纵截距表示初速度横截距表示速度为零的时刻（6）常见直线运动的运动图象的比较。x-t图象v-t图象a-t图象②①③④⑤②①③④⑤匀速直线运动v＝常数a＝0[来源：学&科&网]匀加速直线运动（v0＞0，a＞0）a＝常数匀减速直线运动（v0＞0，a＜0）a＝常数备注图线（或点的切线）的斜率表示速度。①图线（或点的切线）的斜率表示加速度；②图线与时间轴所围的面积表示位移，图线分布在时间轴的上方，面积为正值，图线分布在时间轴的下方，面积为负值。图线与时间轴所围的面积表示速度变化量。需要强调的是：在分析物理图象时，图象中的斜率、截距、图线与轴所围面积等，往往都是描述和解决物理问题的重要手段。（一）读图六点关注1．...
