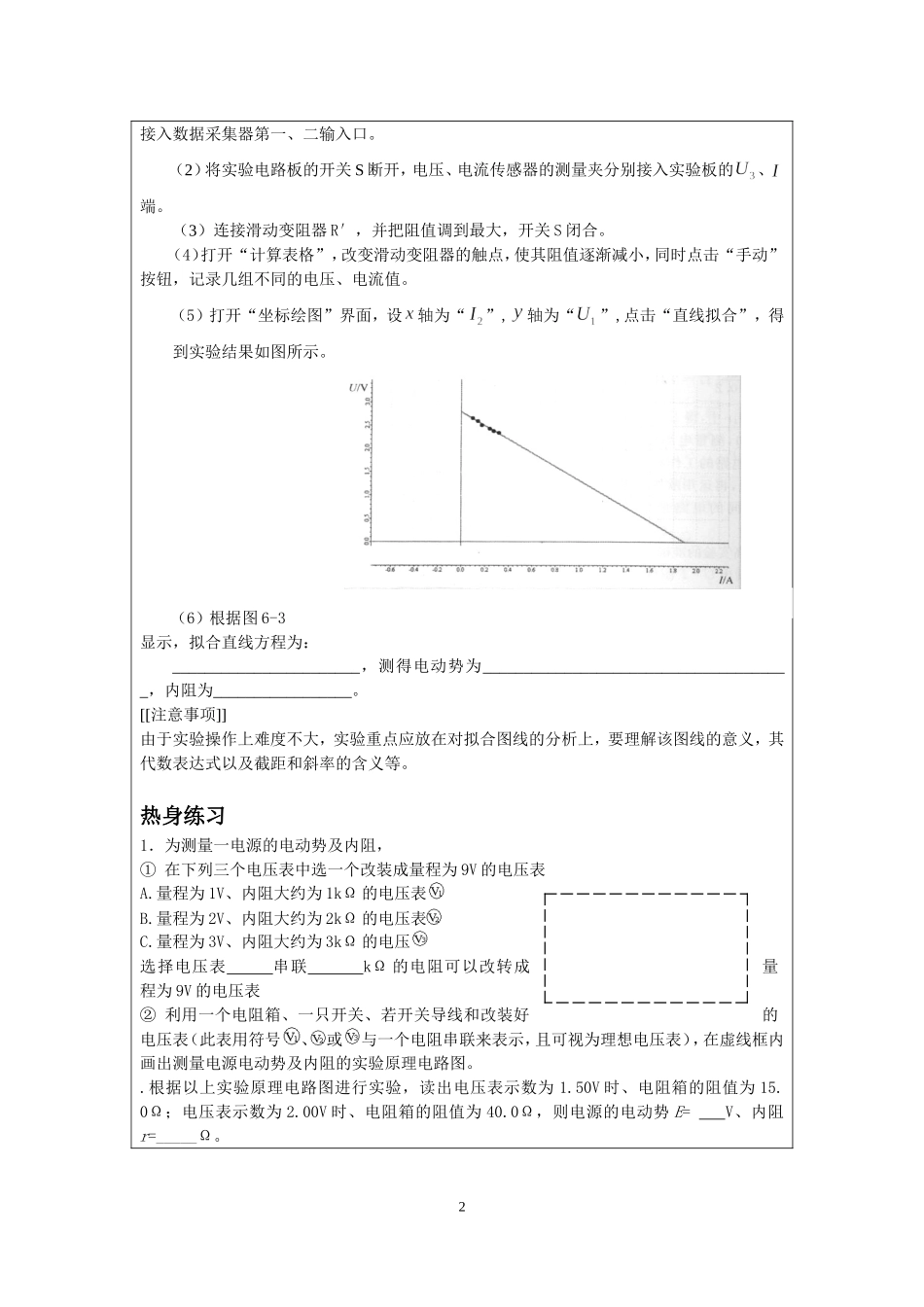

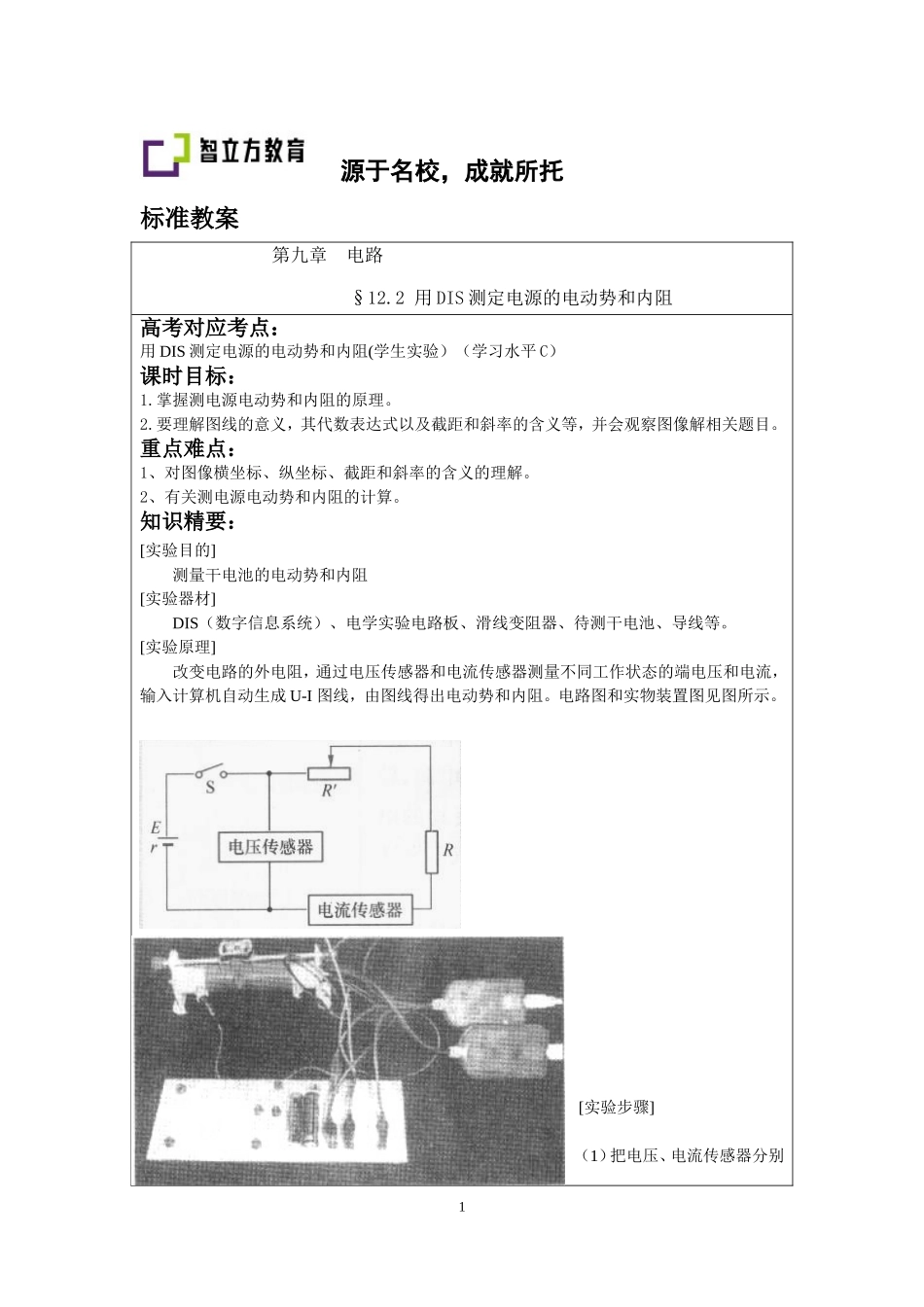

源于名校，成就所托标准教案第九章电路§12.2用DIS测定电源的电动势和内阻高考对应考点：用DIS测定电源的电动势和内阻(学生实验）（学习水平C）课时目标：1.掌握测电源电动势和内阻的原理。2.要理解图线的意义，其代数表达式以及截距和斜率的含义等，并会观察图像解相关题目。重点难点：1、对图像横坐标、纵坐标、截距和斜率的含义的理解。2、有关测电源电动势和内阻的计算。知识精要：[实验目的]测量干电池的电动势和内阻[实验器材]DIS（数字信息系统）、电学实验电路板、滑线变阻器、待测干电池、导线等。[实验原理]改变电路的外电阻，通过电压传感器和电流传感器测量不同工作状态的端电压和电流，输入计算机自动生成U-I图线，由图线得出电动势和内阻。电路图和实物装置图见图所示。[实验步骤]（1）把电压、电流传感器分别1接入数据采集器第一、二输入口。（2）将实验电路板的开关S断开，电压、电流传感器的测量夹分别接入实验板的、端。（3）连接滑动变阻器R′，并把阻值调到最大，开关S闭合。（4）打开“计算表格”，改变滑动变阻器的触点，使其阻值逐渐减小，同时点击“手动”按钮，记录几组不同的电压、电流值。（5）打开“坐标绘图”界面，设轴为“”,轴为“”,点击“直线拟合”，得到实验结果如图所示。（6）根据图6-3显示，拟合直线方程为：_______________________，测得电动势为______________________________________，内阻为_________________。[[注意事项]]由于实验操作上难度不大，实验重点应放在对拟合图线的分析上，要理解该图线的意义，其代数表达式以及截距和斜率的含义等。热身练习1．为测量一电源的电动势及内阻，①在下列三个电压表中选一个改装成量程为9V的电压表A.量程为1V、内阻大约为1kΩ的电压表B.量程为2V、内阻大约为2kΩ的电压表C.量程为3V、内阻大约为3kΩ的电压选择电压表串联kΩ的电阻可以改转成量程为9V的电压表②利用一个电阻箱、一只开关、若开关导线和改装好的电压表（此表用符号、或与一个电阻串联来表示，且可视为理想电压表），在虚线框内画出测量电源电动势及内阻的实验原理电路图。.根据以上实验原理电路图进行实验，读出电压表示数为1.50V时、电阻箱的阻值为15.0Ω；电压表示数为2.00V时、电阻箱的阻值为40.0Ω，则电源的电动势E=V、内阻r=_____Ω。22.在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路。（1）实验时，应先将电阻箱...
