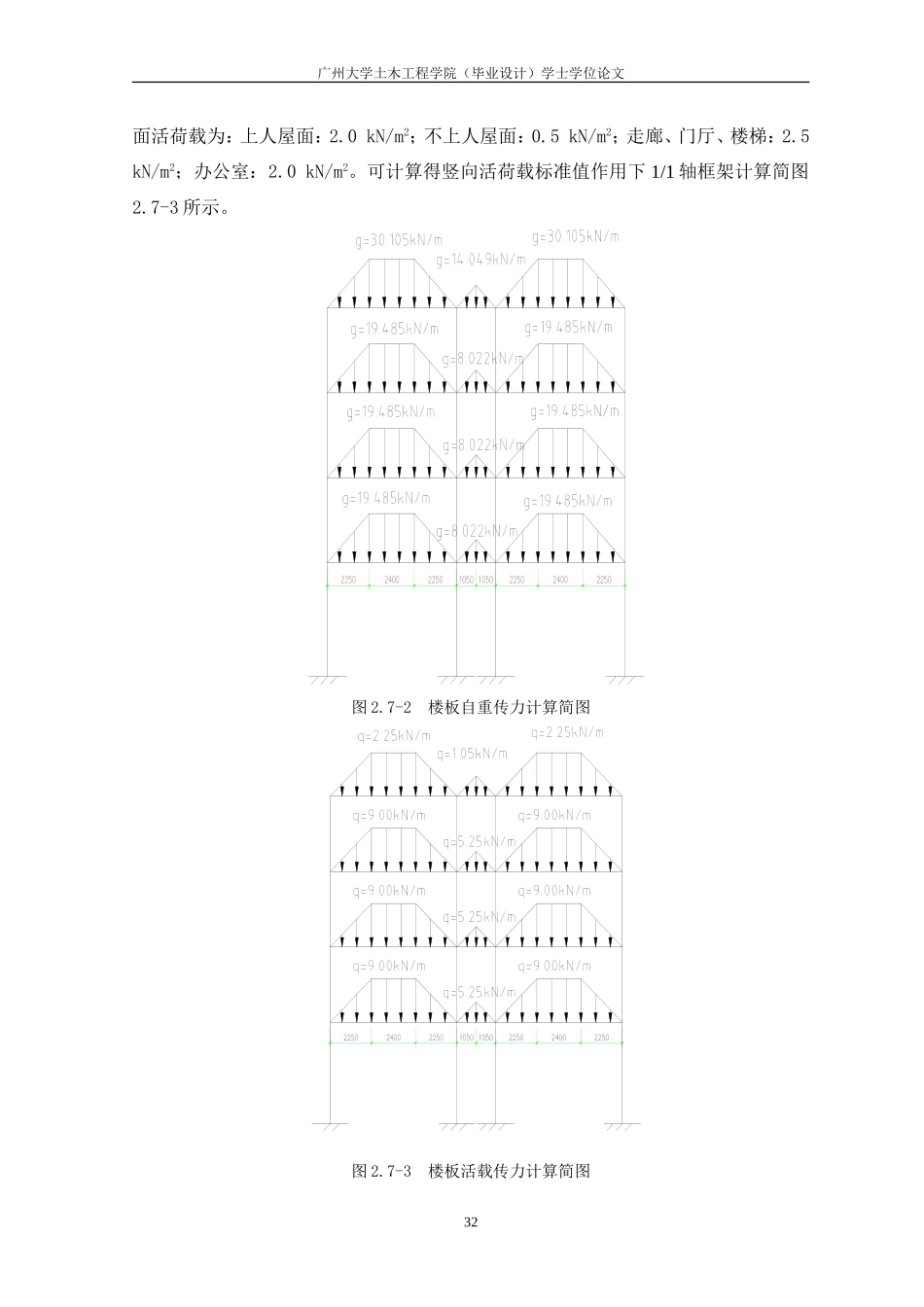

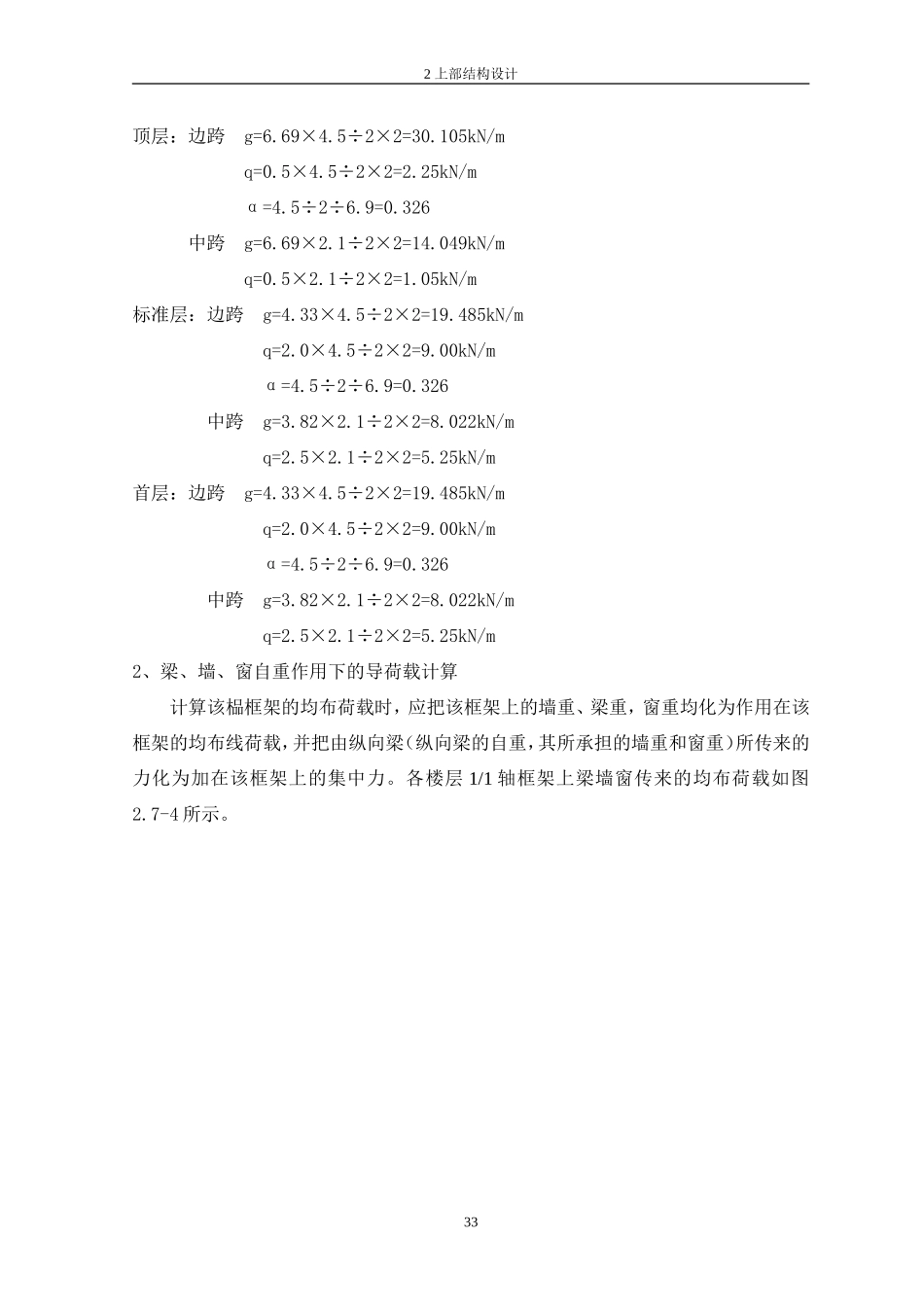

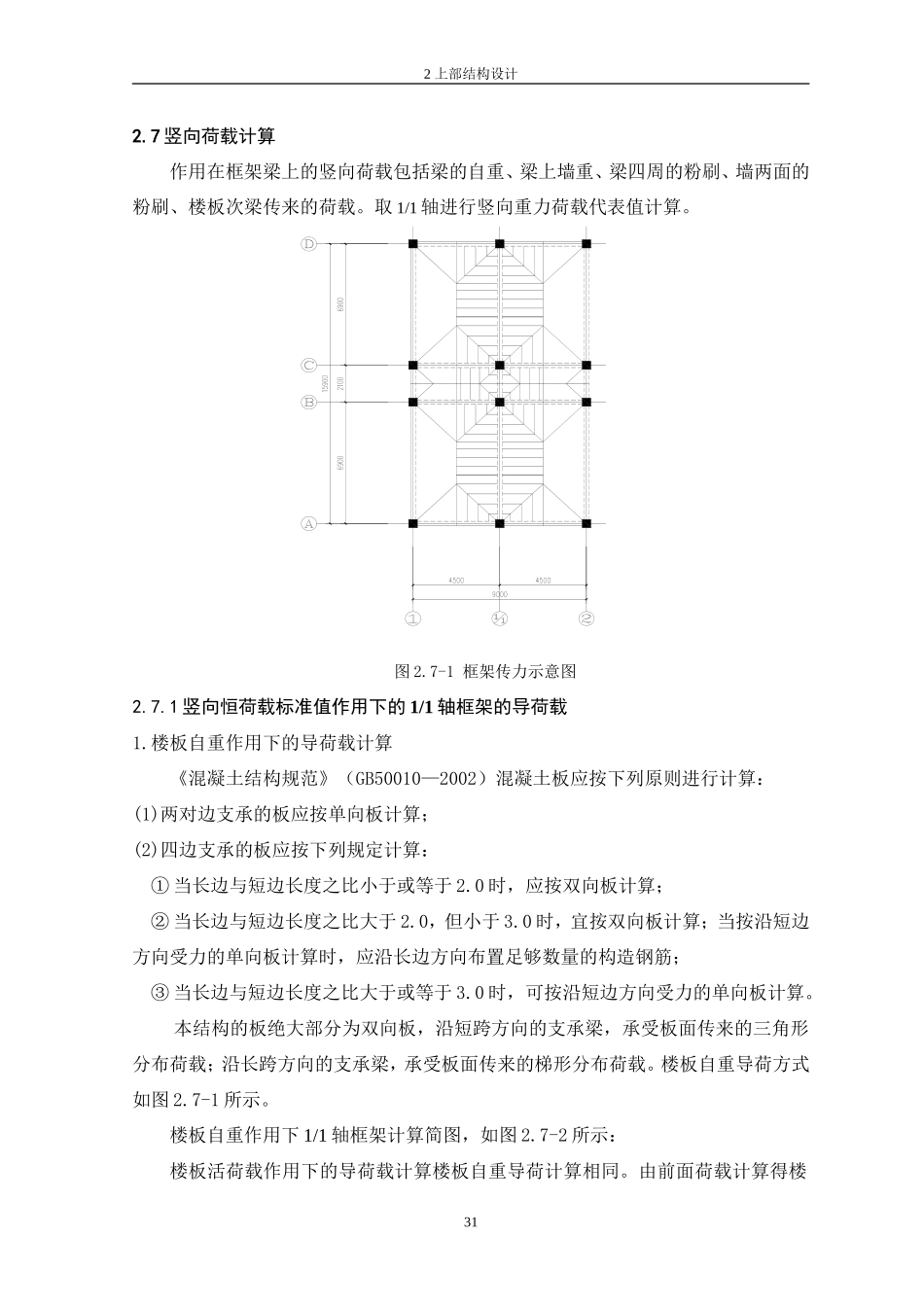

2上部结构设计2.7竖向荷载计算作用在框架梁上的竖向荷载包括梁的自重、梁上墙重、梁四周的粉刷、墙两面的粉刷、楼板次梁传来的荷载。取1/1轴进行竖向重力荷载代表值计算。图2.7-1框架传力示意图2.7.1竖向恒荷载标准值作用下的1/1轴框架的导荷载1.楼板自重作用下的导荷载计算《混凝土结构规范》（GB50010—2002）混凝土板应按下列原则进行计算：(1)两对边支承的板应按单向板计算；(2)四边支承的板应按下列规定计算：①当长边与短边长度之比小于或等于2.0时，应按双向板计算；②当长边与短边长度之比大于2.0，但小于3.0时，宜按双向板计算；当按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋；③当长边与短边长度之比大于或等于3.0时，可按沿短边方向受力的单向板计算。本结构的板绝大部分为双向板，沿短跨方向的支承梁，承受板面传来的三角形分布荷载；沿长跨方向的支承梁，承受板面传来的梯形分布荷载。楼板自重导荷方式如图2.7-1所示。楼板自重作用下1/1轴框架计算简图，如图2.7-2所示：楼板活荷载作用下的导荷载计算楼板自重导荷计算相同。由前面荷载计算得楼31广州大学土木工程学院（毕业设计）学士学位论文面活荷载为：上人屋面：2.0kN/m2；不上人屋面：0.5kN/m2；走廊、门厅、楼梯：2.5kN/m2；办公室：2.0kN/m2。可计算得竖向活荷载标准值作用下1/1轴框架计算简图2.7-3所示。图2.7-2楼板自重传力计算简图图2.7-3楼板活载传力计算简图322上部结构设计顶层：边跨g=6.69×4.5÷2×2=30.105kN/mq=0.5×4.5÷2×2=2.25kN/mα=4.5÷2÷6.9=0.326中跨g=6.69×2.1÷2×2=14.049kN/mq=0.5×2.1÷2×2=1.05kN/m标准层：边跨g=4.33×4.5÷2×2=19.485kN/mq=2.0×4.5÷2×2=9.00kN/mα=4.5÷2÷6.9=0.326中跨g=3.82×2.1÷2×2=8.022kN/mq=2.5×2.1÷2×2=5.25kN/m首层：边跨g=4.33×4.5÷2×2=19.485kN/mq=2.0×4.5÷2×2=9.00kN/mα=4.5÷2÷6.9=0.326中跨g=3.82×2.1÷2×2=8.022kN/mq=2.5×2.1÷2×2=5.25kN/m2、梁、墙、窗自重作用下的导荷载计算计算该榀框架的均布荷载时，应把该框架上的墙重、梁重，窗重均化为作用在该框架的均布线荷载，并把由纵向梁（纵向梁的自重，其所承担的墙重和窗重）所传来的力化为加在该框架上的集中力。各楼层1/1轴框架上梁墙窗传来的均布荷载如图2.7-4所示。33广州大学土木工程学院（毕业设计）学士学位论文图2.7-4梁、墙、窗自重传力计算简图顶层：边跨g=2.25kN/m(b×h=250mm×500mm)中跨g=1.56k...
