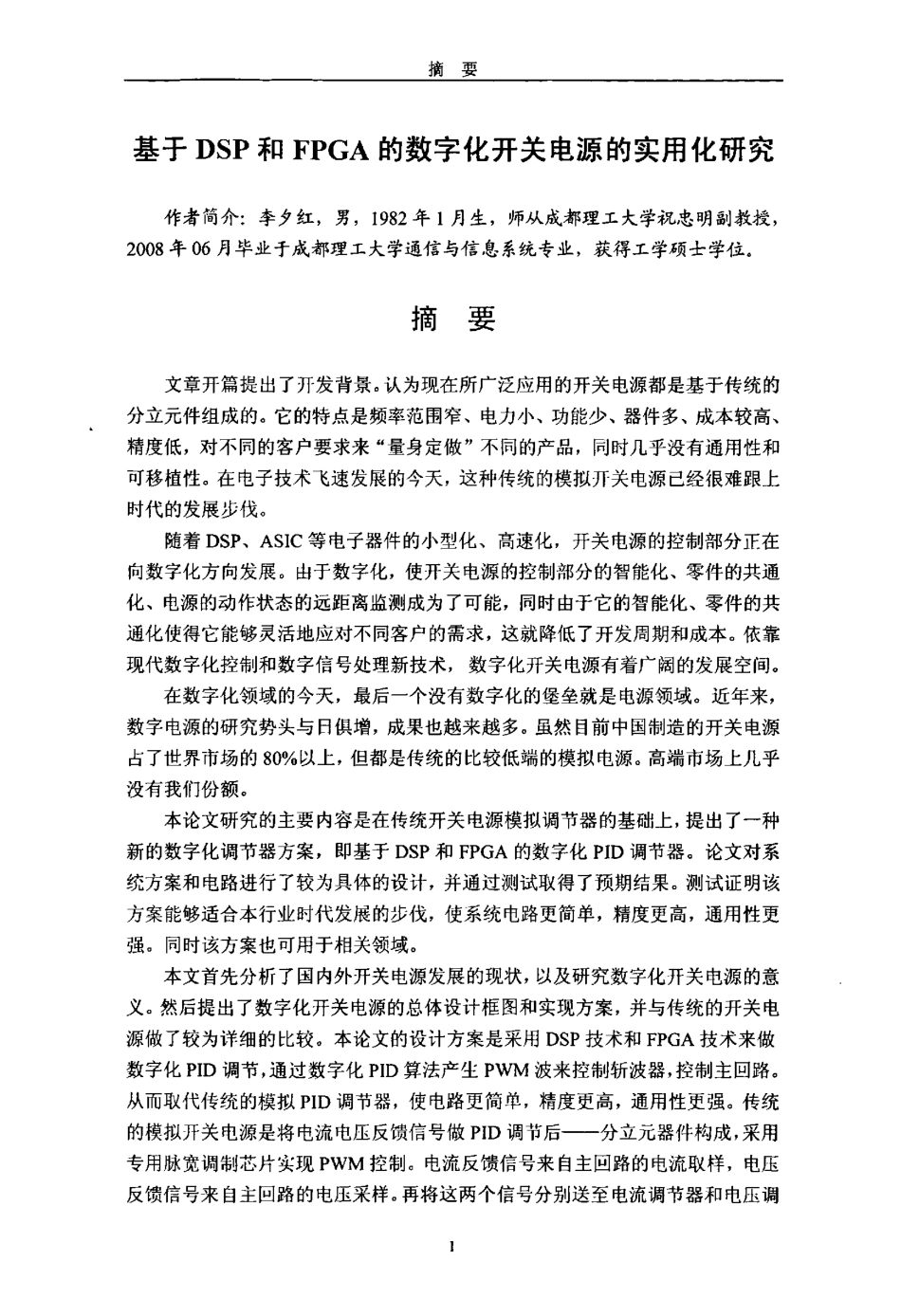

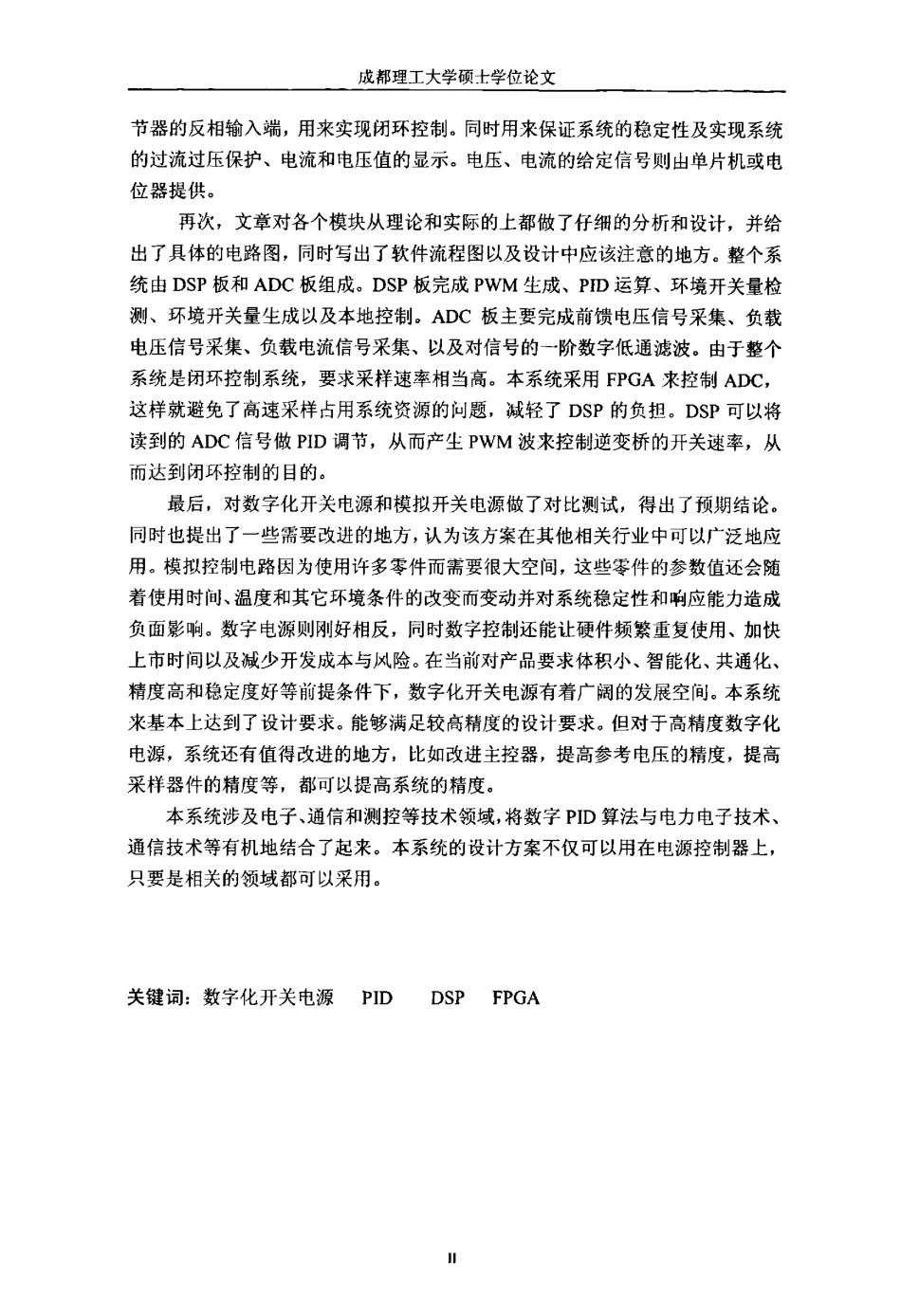

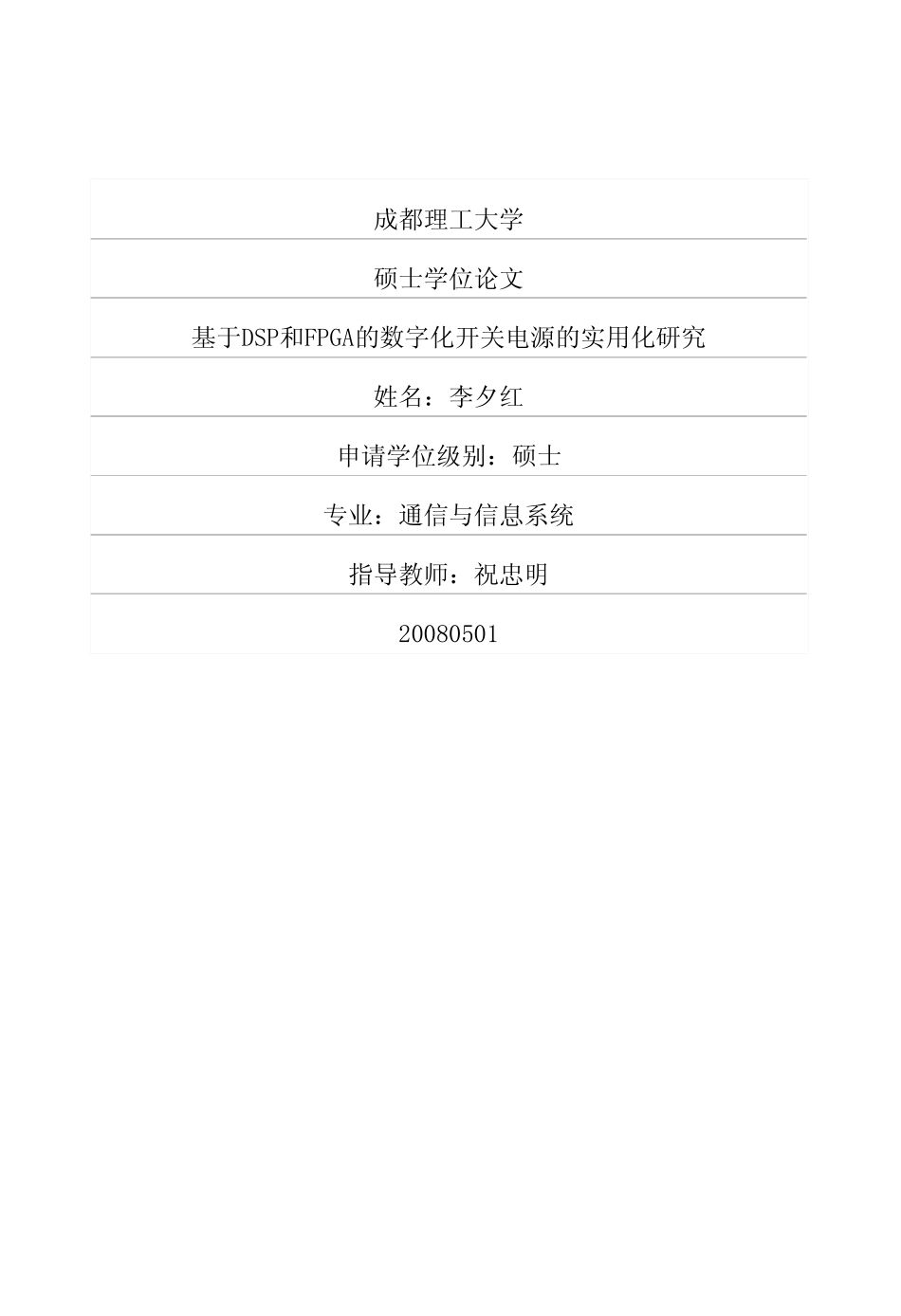

成都理工大学硕士学位论文基于DSP和FPGA的数字化开关电源的实用化研究姓名：李夕红申请学位级别：硕士专业：通信与信息系统指导教师：祝忠明20080501摘要基于DSP和FPGA的数字化开关电源的实用化研究作者简介：李夕红，男，1982年1月生，师从成都理工大学祝忠明副教授2008年06月毕业于成都理工大学通信与信息系统专业，获得工学硕士学位。摘要文章开篇提出了开发背景。认为现在所广泛应用的开关电源都是基于传统的分立元件组成的。它的特点是频率范围窄、电力小、功能少、器件多、成本较高、精度低，对不同的客户要求来“量身定做”不同的产品，同时几乎没有通用性和可移植性。在电子技术飞速发展的今天，这种传统的模拟丌关电源已经很难跟上时代的发展步伐。随着DSP、Aslc等电子器件的小型化、高速化，开关电源的控制部分正在向数字化方向发展。由于数字化，使开关电源的控制部分的智能化、零件的共通化、电源的动作状态的远距离监测成为了可能，同时由于它的智能化、零件的共通化使得它能够灵活地应对不同客户的需求，这就降低了开发周期和成本。依靠现代数字化控制和数字信号处理新技术，数字化开关电源有着广阔的发展空间。在数字化领域的今天，最后一个没有数字化的堡垒就是电源领域。近年来，数字电源的研究势头与日俱增，成果也越来越多。虽然目前中国制造的开关电源占了世界市场的80％以上，但都是传统的比较低端的模拟电源。高端市场上几乎没有我们份额。本论文研究的主要内容是在传统开关电源模拟调节器的基础上，提出了一种新的数字化调节器方案，即基于DsP和FPGA的数字化PID调节器。论文对系统方案和电路进行了较为具体的设计，并通过测试取得了预期结果。测试证明该方案能够适合本行业时代发展的步伐，使系统电路更简单，精度更高，通用性更强。同时该方案也可用于相关领域。本文首先分析了国内外开关电源发展的现状，以及研究数字化开关电源的意义。然后提出了数字化开关电源的总体设计框图和实现方案，并与传统的开关电源做了较为详细的比较。本论文的设计方案是采用DSP技术和FPGA技术来做数字化PID调节，通过数字化PID算法产生PwM波来控制斩波器，控制主回路。从而取代传统的模拟PID调节器，使电路更简单，精度更高，通用性更强。传统的模拟开关电源是将电流电压反馈信号做PID调节后——分立元器件构成，采用专用脉宽调制芯片实现PwM控制。电流反馈信号来自主回路的电流取样，电压反馈信号来自主回路的电压采样。再将这两个信号分别...
